Relé Electrónica Prácticas de Autor: Juan Carlos Martín San José
para la ESO Relé Departamento de Tecnología I.E.S.Iturralde Autor: Juan Carlos Martín San José
2
Material necesario Entrenador Relé de dos contactos ( 5v)

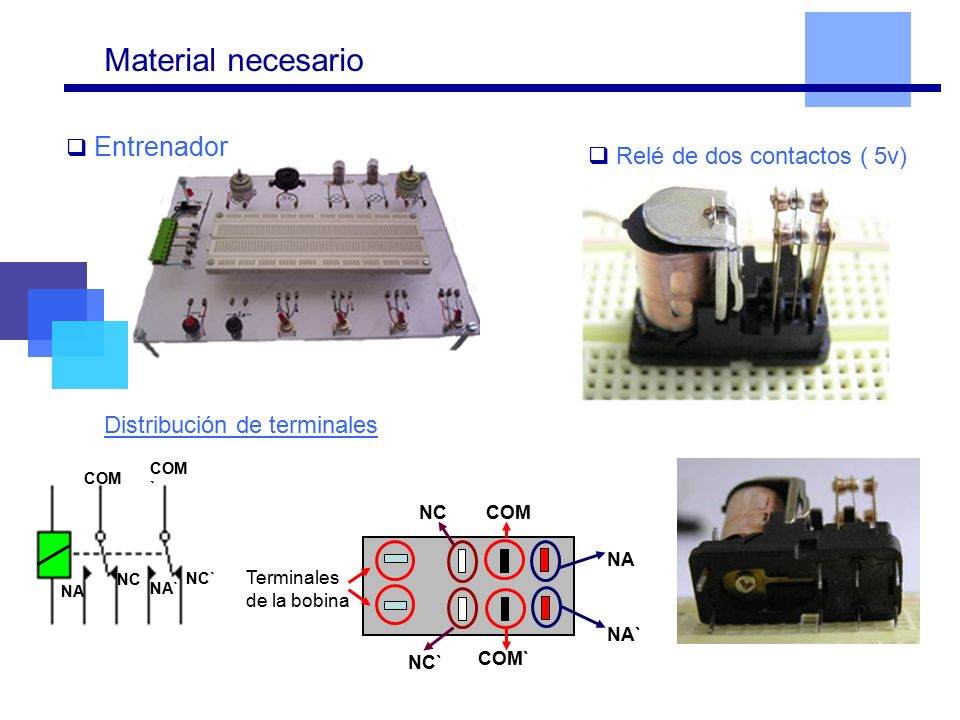

Distribución de terminales COM COM` NC` NC NA NA` NC COM NA Terminales de la bobina NA` NC` COM`
3
Primer montaje: relé como interruptor
Coloca el relé en la placa board. +5 V COM NA NC GND NC NA COM
4
Primer montaje: relé como interruptor

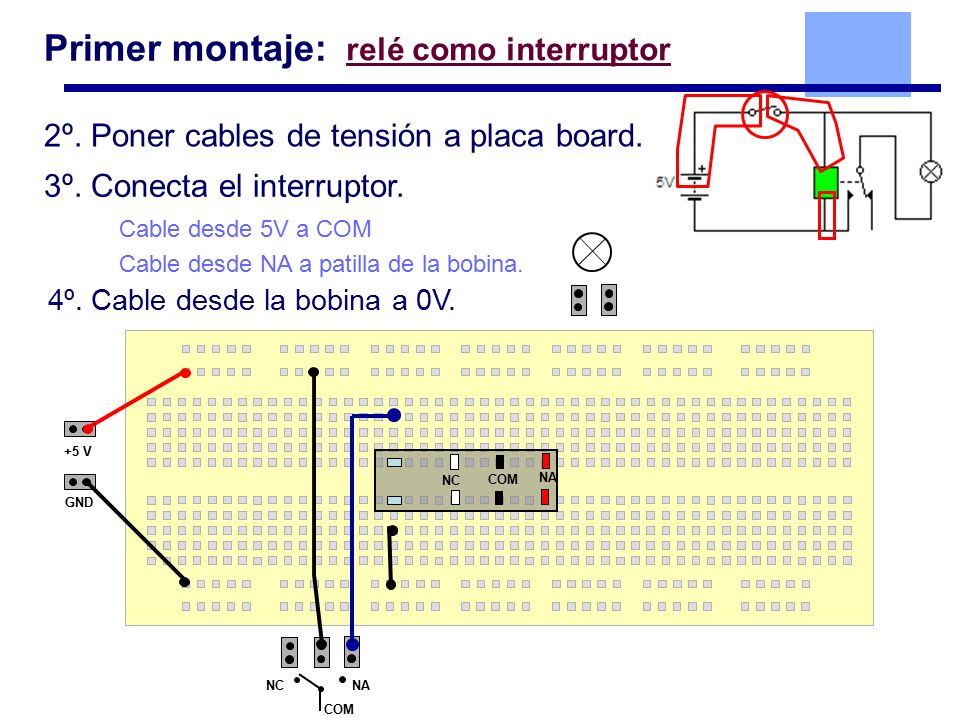

2º. Poner cables de tensión a placa board. 3º. Conecta el interruptor. Cable desde 5V a COM Cable desde NA a patilla de la bobina. 4º. Cable desde la bobina a 0V. +5 V NC COM NA GND NC NA COM
5
Primer montaje: relé como interruptor
5º. Conectar el conmutador del relé. Cable desde COM a la bombilla. Cable desde la bombilla a 5V. Lleva un cable desde NA a 0 V. +5 V NC COM NA GND NC NA COM
6
Primer montaje: relé como interruptor Funcionamiento.
Acciona el interruptor. A la bobina llega intensidad y cambia la posición de los conmutadores del relé. La bombilla se enciende. +5 V NC COM NA GND NC NA COM
7
Relé de enganche ( alarma)
Segundo montaje. Relé de enganche ( alarma) Utilizamos el rele para activar un zumbador y una bombilla. El sistema funciona al cambiar la posición de un interruptor, que puede ser abrir una puerta o una ventana. Para desactivar la alarma se utiliza un pulsador.
8
Relé de enganche ( alarma)

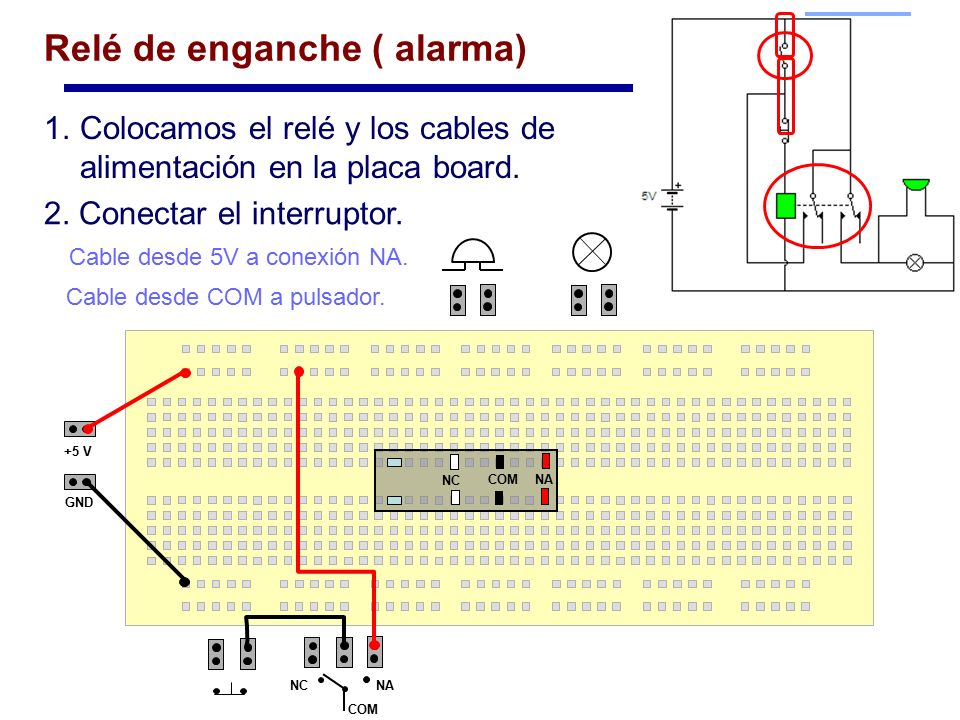

Colocamos el relé y los cables de alimentación en la placa board. 2. Conectar el interruptor. Cable desde 5V a conexión NA. Cable desde COM a pulsador. +5 V COM NA NC GND NC NA COM
9
Relé de enganche ( alarma)
3. Conectamos el pulsador a la bobina. 4. Llevar un cable desde la bobina a 0V. +5 V COM NA NC GND NC NA COM
10
Relé de enganche ( alarma)
5. Conectamos los conmutadores del relé. Primer conmutador: Llevar un cable desde 5V a COM. Cable desde NA a bombilla. +5 V COM NA NC GND NC NA COM
11
Relé de enganche ( alarma)
Segundo conmutador: Llevar un cable desde COM a 5V. Cable desde NA a conexión COM del interruptor. +5 V COM NA NC GND NC NA COM
12
Relé de enganche ( alarma)
6. Conexión de la bombilla. Conecta el terminal de la bombilla a 0V. +5 V COM NA NC GND NC NA COM
13
Relé de enganche ( alarma)

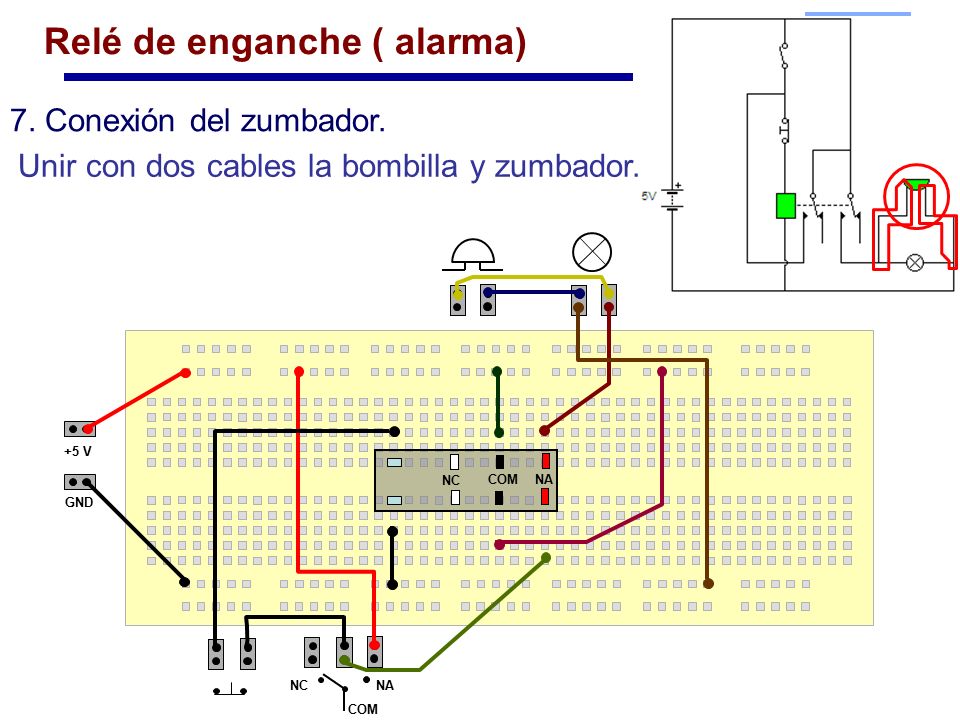

7. Conexión del zumbador. Unir con dos cables la bombilla y zumbador. +5 V COM NA NC GND NC NA COM
14
Relé de enganche ( alarma)

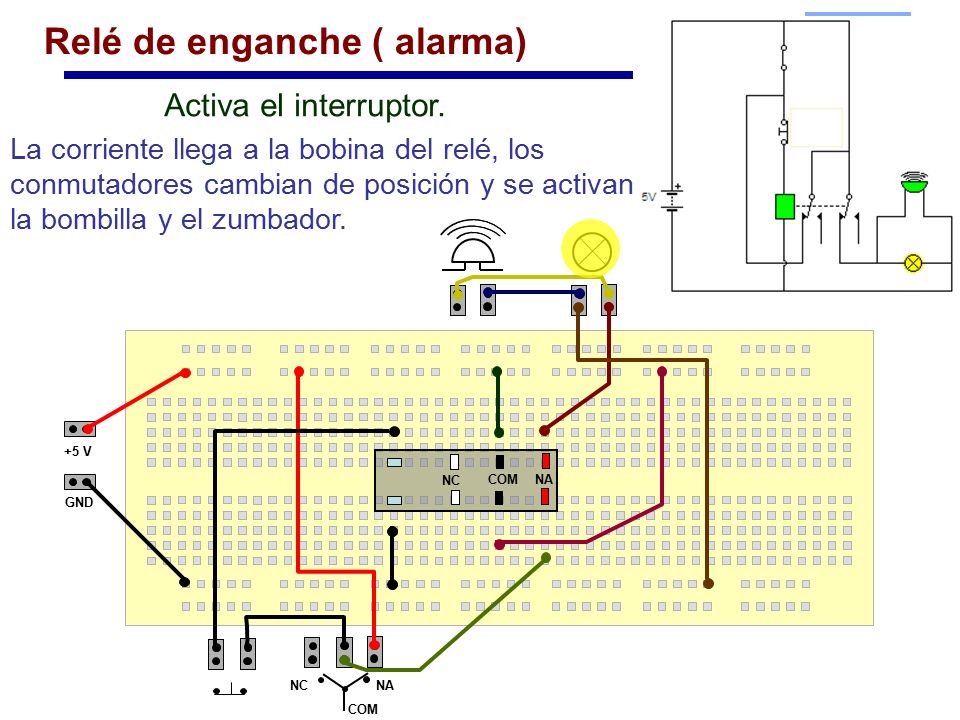

Activa el interruptor. La corriente llega a la bobina del relé, los conmutadores cambian de posición y se activan la bombilla y el zumbador. +5 V COM NA NC GND NC NA COM
15
Relé de enganche ( alarma)
La bombilla y el zumbador funcionaran a pesar de abrir el interruptor. El pulsador desactivara el sistema. +5 V COM NA NC GND NC NA COM
16
Inversor de giro de un motor
Tercer montaje. Inversor de giro de un motor Utilizamos el rele para cambiar el sentido de giro de un motor. El motor gira en un sentido hasta que se activa un pulsador o interruptor, que alimenta a la bobina y cambia el sentido de giro.
17

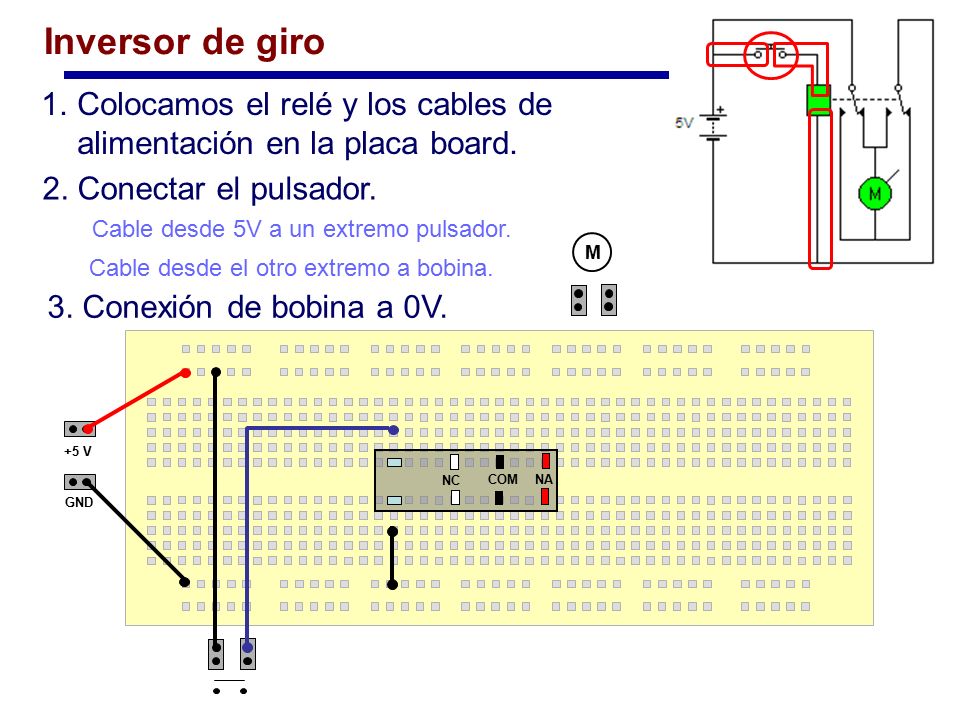

Inversor de giro Colocamos el relé y los cables de alimentación en la placa board. 2. Conectar el pulsador. Cable desde 5V a un extremo pulsador. M Cable desde el otro extremo a bobina. 3. Conexión de bobina a 0V. +5 V COM NA NC GND
18
Inversor de giro 5. Conectamos terminal NA al motor.
4. Unimos terminal COM del comnutador a 5V. 5. Conectamos terminal NA al motor. 6. Cable desde NC a el motor. M +5 V COM NA NC GND
19
Inversor de giro 8. Conectamos terminal NA a el motor.
7. Unimos terminal COM´ del comnutador a 0V. 8. Conectamos terminal NA a el motor. 9. Cable desde NC a el motor. M +5 V COM NA NC GND
20
Inversor de giro Accionamos el pulsador. Encendemos el entrenador.
El motor comienza a gira . Accionamos el pulsador. M El motor gira en el sentido contrario . +5 V COM NA NC GND
