1 Flayback original del KXT-1089 BSH 8-N1-7

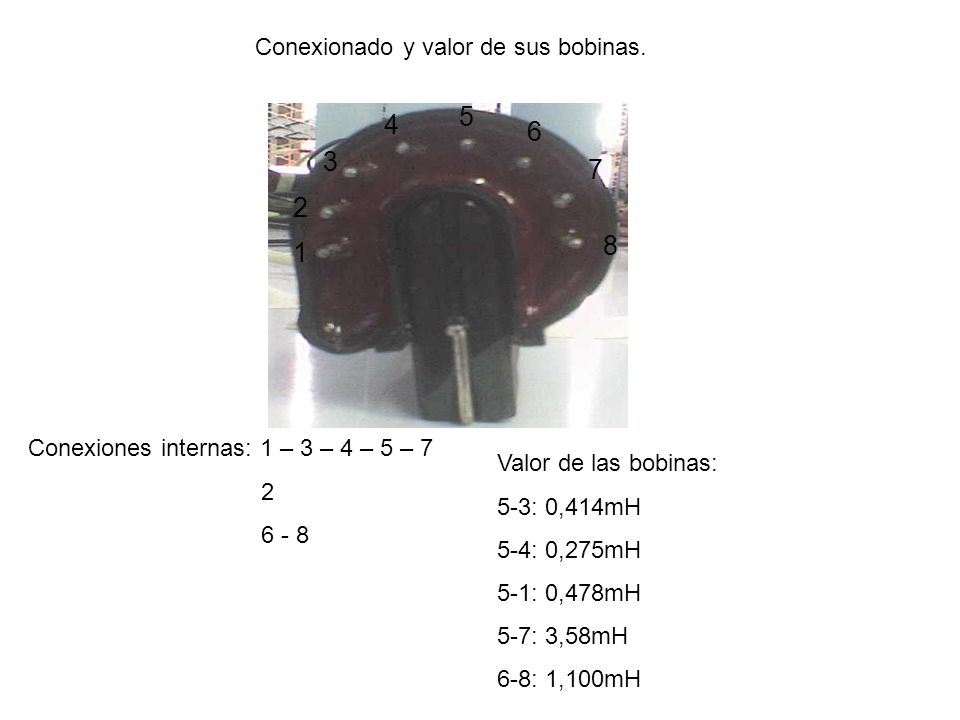

2 Conexionado y valor de sus bobinas. 1 2 3 4 5 6 7 8 Conexiones internas: 1 – 3 – 4 – 5 – 7 2 6 - 8 Valor de las bobinas: 5-3: 0,414mH 5-4: 0,275mH 5-1: 0,478mH 5-7: 3,58mH 6-8: 1,100mH

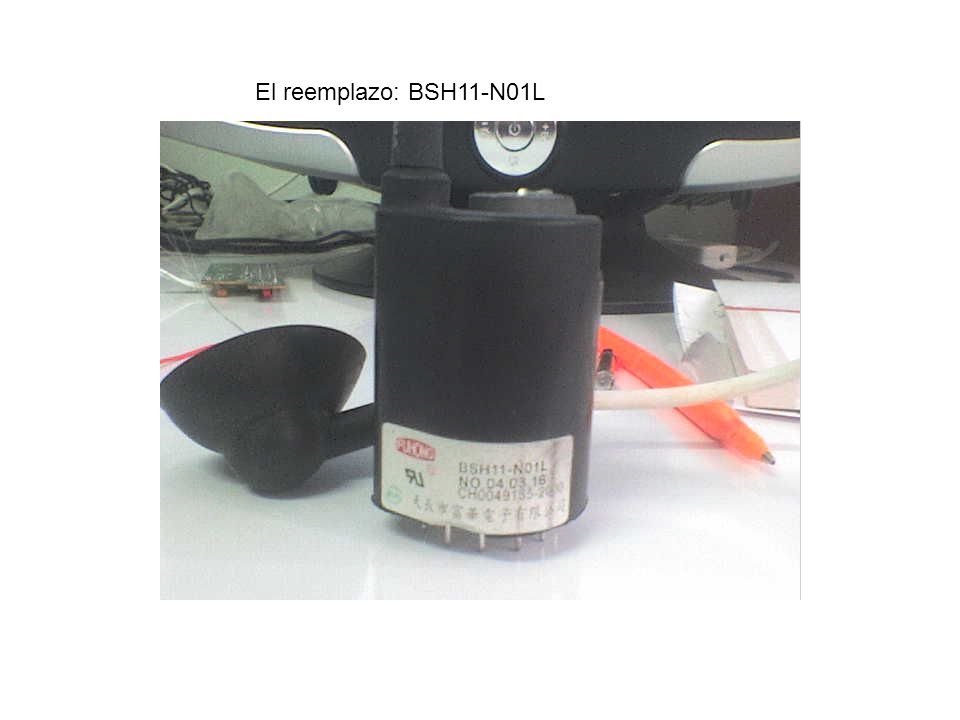

3 El reemplazo: BSH11-N01L

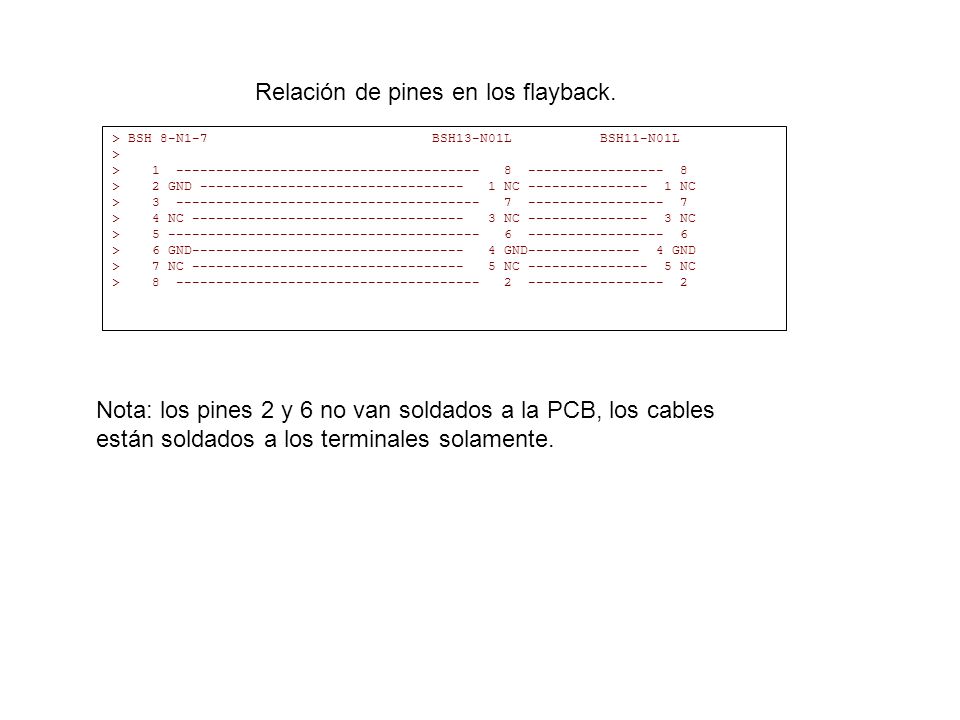

4 > BSH 8-N1-7 BSH13-N01L BSH11-N01L > > 1 -------------------------------------- 8 ----------------- 8 > 2 GND --------------------------------- 1 NC --------------- 1 NC > 3 -------------------------------------- 7 ----------------- 7 > 4 NC ---------------------------------- 3 NC --------------- 3 NC > 5 --------------------------------------- 6 ----------------- 6 > 6 GND---------------------------------- 4 GND-------------- 4 GND > 7 NC ---------------------------------- 5 NC --------------- 5 NC > 8 -------------------------------------- 2 ----------------- 2 Relación de pines en los flayback. Nota: los pines 2 y 6 no van soldados a la PCB, los cables están soldados a los terminales solamente.

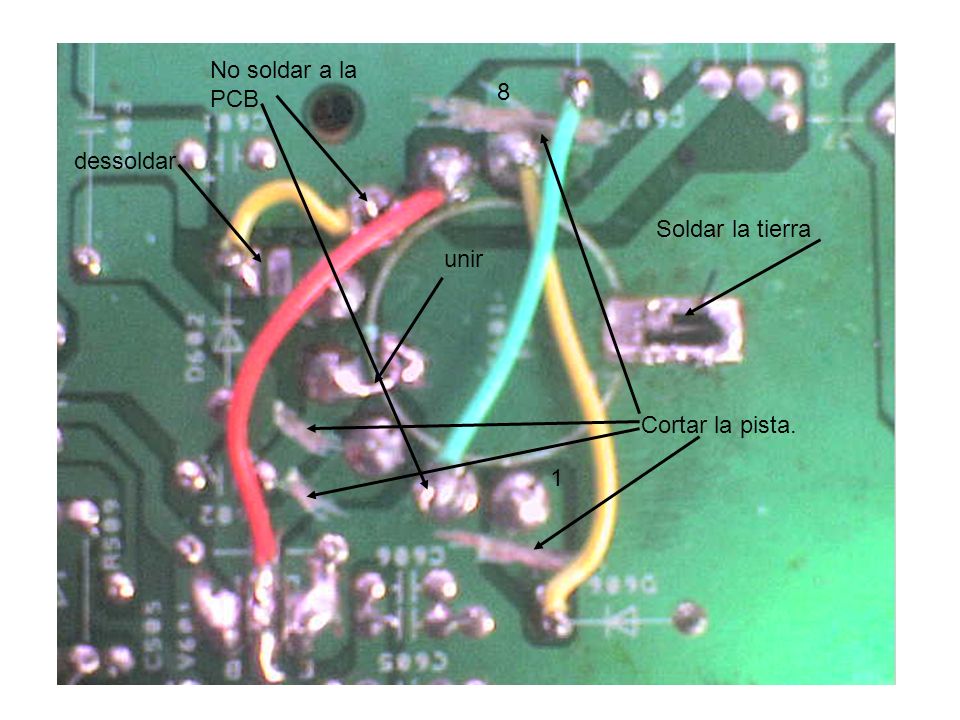

5 Cortar la pista. dessoldar unir Soldar la tierra No soldar a la PCB 1 8
