1 TOMA DE MEDIDAS CON EL POLÍMETRO Prácticas en el taller

2 Como medir la resistencia CONEXIÓN DEL POLÍMETRO Cable negro en COM Cable rojo en V/ Ruleta en zona u OHM Procedimiento: 1º La resistencia no debe tener tensión. 2º Situar la ruleta en la escala menor. 3º Conectar las puntas de prueba a los extremos del componente.( paralelo) Si aparece un 1. en la izquierda de la pantalla, aumenta la escala hasta obtener un valor. OJO: en función de la escala elegida la lectura de la pantalla será en o en K. 1.

3 Como medir la resistencia EJEMPLOS 1. Tenemos una resistencia de 330 Si colocamos la ruleta en la escala de 200, en la pantalla aparece un 1. en la izquierda. Aumentamos la escala, girando la ruleta, a En la pantalla aparece un valor cercano a Tenemos una resistencia de 2200 Si colocamos la ruleta en la escala de 2000, en la pantalla aparece un 1. en la izquierda. Aumentamos la escala, girando la ruleta, a 20k. En la pantalla aparece un valor cercano a

4 Como medir la tensión continua CONEXIÓN DEL POLÍMETRO Cable negro en COM Cable rojo en V/ Procedimiento: 1º Conectar el circuito. 2º Situar la ruleta en la escala mayor o un valor superior al que se mide. 3º Conectar las puntas de prueba a los extremos del componente (paralelo). OJO: en función de la escala elegida la lectura de la pantalla será en V o en mV. 1. Ruleta en zona DCV o V Si aparece un 1. en la izquierda de la pantalla, aumenta la escala hasta obtener un valor.

5 Como medir la intensidad continua CONEXIÓN DEL POLÍMETRO Cable negro en COM Cable rojo en A o 10A Procedimiento: 1º Conectar el circuito. 2º Situar la ruleta en la escala mayor 4º Conectar las puntas de prueba en los puntos abiertos (conexión en serie). OJO: en función de la escala elegida la lectura de la pantalla será en A, mA o μA. Ruleta en zona DCA o A Si aparece un 1. en la izquierda de la pantalla, aumenta la escala hasta obtener un valor. 3º Abrir el circuito (quitar un cable).

6 Actividades Medir la intensidad de un circuito formado por una pila de 6V y una bombilla. Montar en el entrenador 6v B1 B2 GND Colocar la ruleta del polímetro en DCA Quitar un cable de la bombilla 2 B2 Poner los terminales en los puntos abiertos. 1. COM V/ En la pantalla aparece 1. en la izquierda. Situar cable rojo en 10 A y la ruleta en 10 A. 0.4

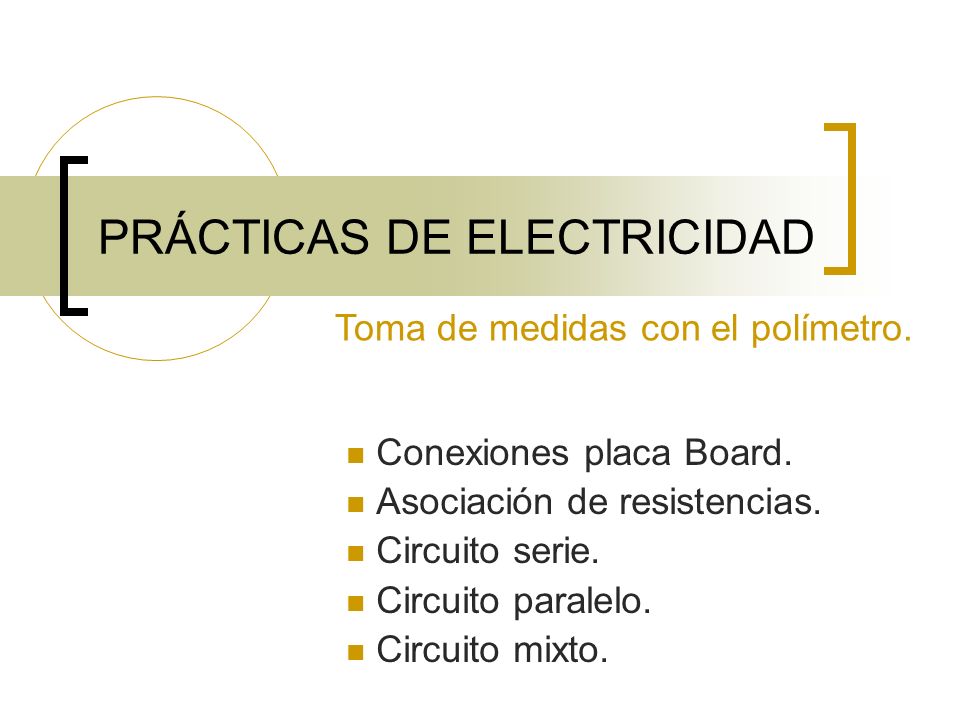

7 PRÁCTICAS DE ELECTRICIDAD Conexiones placa Board. Asociación de resistencias. Circuito serie. Circuito paralelo. Circuito mixto. Toma de medidas con el polímetro.

8 Conexiones placa Board.

9 Asociación de resistencias en serie 6v B1 B2 GND Colocar las resistencias en serie en la placa board. Preparar el polímetro: Negro COM; Rojo ; ruleta Conectar las puntas de prueba en las extremos de las resistencias COM V/

10 Asociación de resistencias en paralelo 6v B1 B2 GND Colocar las resistencias en la placa board. Preparar el polímetro: Negro COM; Rojo ; ruleta Conectar las puntas de prueba en las extremos de las resistencias. 10 V/ COM

11 Asociación de resistencias mixto 6v B1 B2 GND Colocar las resistencias en la placa board. Preparar el polímetro: Negro COM; Rojo ; ruleta Conectar las puntas de prueba en las extremos de las resistencias. 1.2

12 Circuito en serie 6v B1 B2 GND Montar el circuito en la placa board. Preparar el polímetro: Negro COM; Rojo V/; ruleta V-- Conectar las puntas de prueba en las extremos de cada resistencias. 1.8 Tensión en cada resistencia Intensidad Preparar el polímetro: Negro COM; Rojo V/; ruleta A-- Quitar un cable del circuito. Colocar las puntas de prueba en los puntos abiertos. 1.8

13 Circuito en paralelo 6v B1 B2 GND Montar el circuito en la placa board. Preparar el polímetro: Negro COM; Rojo V/; ruleta V-- Conectar las puntas de prueba en las extremos de cada resistencias. Tensión en cada resistencia. Intensidades Preparar el polímetro: Negro COM; Rojo V/; ruleta A-- Quitar un cable del circuito. Colocar las puntas de prueba en los puntos abiertos. 6 Intensidad total V R1 = V R2 = V R3 = 6 V I T = 68,72 mA Colocar el cable quitado.

14 Circuito en paralelo 6v B1 B2 GND Intensidades Polímetro: Negro COM; Rojo V/; ruleta A-- Mover un extremo de la resistencia. Colocar las puntas de prueba en los puntos abiertos. I T = 68,72 mA Intensidad R 1 I R1 = 6 mA Situar otra vez la resistencia en paralelo. Repetir el proceso para R 2 y R I R2 = 60 mA I R3 = 2,72 mA 2,72

15 Circuito mixto 6v B1 B2 GND Montar en la placa board. Preparar el polímetro: Negro COM; Rojo ; ruleta V/ Conectar las puntas de prueba en las extremos de cada resistencias..762 Tensiones V R1 = 0,762 V 5.24 V R2 = 5,24 V 5.24 V R3 = 5,24 V

16 Circuito mixto 6v B1 B2 GND Preparar el polímetro: Negro COM; Rojo A; ruleta A-- Intensidades I R1 = 7,62 mA I R2 = 5,24 mA I R3 = 2,38 mA Intensidad R 1 o total Quitar un cable del circuito. Colocar las puntas de prueba en los puntos abiertos Situar otra vez el cable. Intensidad R 2 Quitar un extremo de la resistencia. Colocar las puntas de prueba en los puntos abiertos Situar otra vez el cable. Intensidad R 3 Repertir el proceso anterior para esta resistencia. 2.38
