0 Productos de Nivel Continuo
101, 201 & 301

1 Contenido de la Presentación
Vistazo General del Grupo de Productos Vistazo General del Grupo de Productos – INT Indicadores de Nivel de Tanque Principio de Operación Beneficios de los INT Especificaciones de Producto de los INT Especificando un INT Especificaciones de Configuración Rápida de los INT Donde usar los INT Vistazo General del grupo de Productos – Ultrasónicos Ventajas de los Ultrasónicos Especificaciones de Producto de los Ultrasónicos Dónde Vender los Ultrasónicos Aplicaciones que debe Evitar Resumen del Modulo Cuestionario

2 Vistazo General del Grupo de Productos

3 Vistazo General del Grupo de Productos – Indicadores de Nivel de Tanque

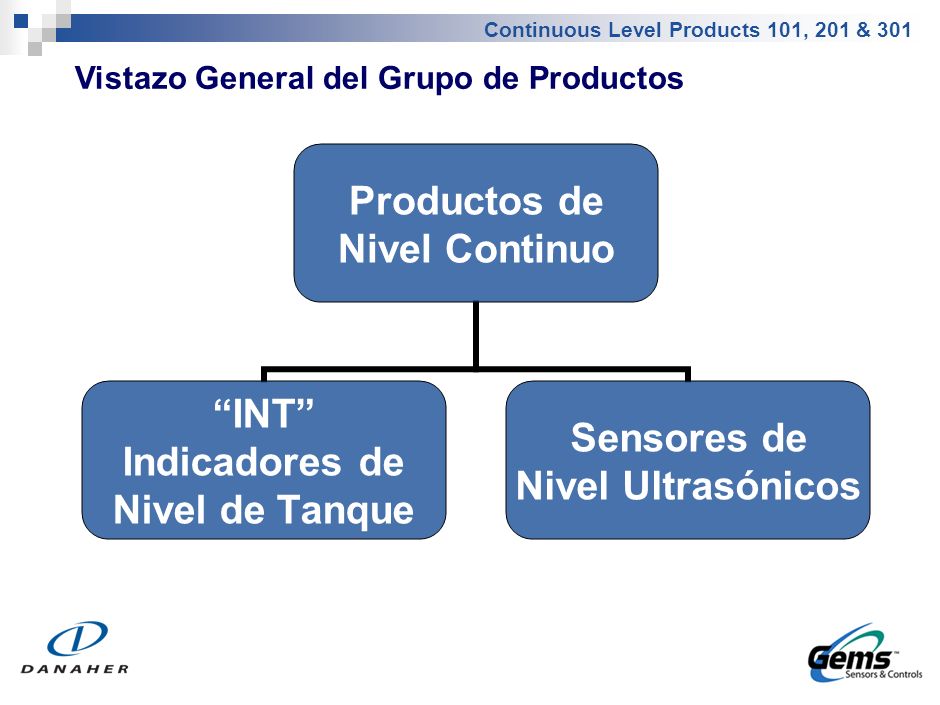

4 Vistazo General del Grupo de Productos - INT

5 Indicadores de Nivel de Tanque
Los Indicadores de Nivel de Tanque (INT) de Gems son completamente electrónicos y proporcionan una medición de tanque remota confiable y durable. Una amplia gama de combinaciones de material proporcionan la compatibilidad en la mayoría de los líquidos.

6 Principio de Operación – Interruptor de Lengüeta / Resistencia de Red
El campo magnético generado desde el flotador activa una serie de interruptores de lengüeta montados dentro de un tubo hueco sellado. La serie de interruptores de lengüeta se combina con resistencias para formar un “divisor de voltaje”. Cuando un voltaje de CD regulado se aplica a un transmisor, el voltaje de salida resultante es proporcional directamente al nivel del liquido. En pocas palabras, el flotador se mueve hacia arriba y hacia abajo, por lo tanto el voltaje de salida (señal) aumenta o disminuye. Ejemplo: Con el nivel a 50% y un voltaje aplicado de 12 VCD, la salida es igual a 6 VCD (50% del voltaje aplicado) + 12 VCD Flotador al 50% Salida = 6 VCD -12 VCD

7 Principio de Operación – Operación del Flotador/Interruptor
Los “Divisores de Voltaje” de Gems utilizan una serie escalonada de interruptores de lengüeta. Cuando el flotador se mueve con el nivel del liquido, los imanes en el flotador cierran los interruptores de lengüeta en un patrón de Con cada movimiento del flotador, se añade o quita uno en cada interruptor. INTERRUPTORES DE LENGÜETA CARCASA DEL TRANSMISOR IMÁN PERMANENTE FLOTADOR INTERRUPTORES A y B CERRADOS INTERRUPTORES A, B y C CERRADOS INTERRUPTORES B y C CERRADOS

8 Beneficios de los Interruptores de Nivel de Tanque
Confiable – Interruptores de Lengüeta (200 millones de ciclos) Lectura Directa – el flotador se encuentra sobre el liquido No es influenciado por la Temperatura ni las variaciones de Presión Repetible Durable Capacidad de interactuar – los flotadores pueden hundirse a través de líquidos densos con ayuda de peso

9 Serie XM/XT-800 Resolución de 1/4” Max Temp 300° F Max Presión 300 PSI
Materiales - Latón & AI316 Flotador - Buna N & AI316 Montaje - Varios Max Longitud ” Aprobación FM EP UL Tiempo de entrega de 3 días disponible para muchas configuraciones

10 Serie XMP/XTP-800 Resolución de 1/4”
Max Temp y Presión dependiendo del material de construcción (vea el catalogo) Materiales - PVC, Polipropileno & PVDF Montaje - Varios Max Longitud ” Tiempo de Entrega – 4 a 6 semanas

11 Serie XM/XT-66400 Montaje 4” NPT (CS o SS) Varilla de AI316
Flotador de Buna N o Hycel Temp Max - 225°F Presión Max PSI (Flotador Hycel) Longitud Max 180” Salida para Cable o Caja de Conexiones Tiempo de entrega – 6 a 8 semanas

12 Serie XM/XT-36490 Brida de 4”, 5” o 6” (CS o SS) Varilla de AI316
Flotador de Buna N o AI316 Temp Max : 230°F 500 PSI Max longitud 180” Acondicionador de Señal Disponible Aprobación FM / UL a prueba de explosión Tiempo de entrega – 6 a 8 semanas

13 XM XT ¿Qué significa XM/XT?
Nuestra serie XM da una salida de voltaje directo Entrada de Voltaje = Salida de Voltaje Ejemplo: Entrada de 24VCD = Salida de 0 a 24VCD (proporcional al nivel) XT Nuestra serie XT utiliza una salida de voltaje proporcionada por un acondicionador de señal Entrada de Voltaje = Salida de 4-20mA o un voltaje regulado (0-5VCD, 0-12VCD, etc.) Ejemplo usando un acondicionador de señal de 0-5 VCD Entrada de 24VCD = Salida de 0-5 VCD (proporcional al nivel)

14 Acondicionadores de Señal
Salidas 0-5 VCD 0-12 VCD 4-20 mA Disponible como Caja de Conexiones o Montaje de Varilla Caja de Conexiones o Montaje en Panel Caja de Conexiones Consulte a Fábrica para acondicionadores de señal y salidas personalizados Montaje de Varilla Montaje en Panel

15 Especificaciones para un Producto INT – Lo que necesita saber
Tamaño del Tanque / Rango de Indicación Montaje del Tanque / Abertura Medio Gravedad Especifica Temperatura Presión Material del Tanque Tipo de Salida

16 Configuración Rápida de los INTs – Qué está Disponible
Solamente Serie XM/XT-800 Montaje Tipo 1, 2 y 3 Varilla y Montaje en Latón o AI316 Flotadores de Buna N o AI316 Hasta 68” de indicación (72” OAL) Versión XM – Terminación de alambre Versión XT – Con caja de conexiones o salida de 4-20 mA

17 Dónde usar los INTs Cervecerías Químicos Alimentos
Generación de Energía Farmacéutica Salud / Belleza Textil Pintura Petroquímica HVAC Procesamiento de combustible Minería Gas Natural Tratamiento de Aguas Papel Hule Plásticos Metales Riego Tratamiento de Residuos

18 Vistazo General del Grupo de Productos – Sensores de Nivel Ultrasónicos

19 Vistazo General del Grupo de Productos – Sensores de Nivel Ultrasónicos

20 Principio de Operación
El transmisor envía un pulso de sonido hacia el nivel del liquido. Cuando el pulso alcanza al liquido, se refleja de vuelta al transmisor. La electrónica en el sensor mide el “tiempo de vuelo” entre la generación del pulso y su tiempo de regreso para calcular la distancia. El calculo de distancia se usa después para determinar el nivel del liquido. Montaje Banda Muerta Rango de Indicación Ancho de la Viga

21 Ventajas de los Sensores Ultrasónicos
Estado Sólido = sin partes movibles Sin contacto = no toca el líquido Sonda PVDF = compatibilidad química Fácil de montar en casi cualquier tamaño de tanque Indicación Continua y Control de Nivel Anchos de viga 2” – 3” Precio de lista competitivo

22 UCL-510 Rango de indicación máxima de 49” Montaje de 1” NPT
Exactitud de 0.125” Ancho de viga 2” Banda muerta de 2” (indica dentro de 2” de la cara del sensor) Fuente de voltaje de 24 VCD Salida de 4-20mA (2-alambres) (4) Contactos de relevador SPST (1 amp) Aprobación CE, cFMus Programación computarizada

23 UCL-520 Rango de indicación máxima 26’ Montaje de 1” NPT
Exactitud de 0.2” Ancho de viga 3” Banda muerta de 72” (indica dentro de 72” de la cara del sensor) Fuente de voltaje de12-28 VCD Salida de 4-20mA (2-alambres) Cercamiento Nema 4X Aprobación CE, cFMus Programación de botón

24 ¿Dónde Puede Vender los Sensores Ultrasónicos?
Industrias: Química Semiconductores Químicos Especiales Tratamiento de Agua y Desperdicio Papel Farmacéutica Salud y Belleza Alimentos y Bebidas Tanques de almacenaje, tanques de uso diario, reserva Alineación de Suresite y INT pulidos para el mercado de Proceso Industrial

25 Aplicaciones que debe Evitar
Espumas y Burbujas – absorbe la señal ultrasónica Vapores – la señal no se transmitirá constantemente Vacío – el sonido no viajará en un vacío Alta Presión – max. 30 psi Alta Temperatura – max.140ºF Sólidos – solamente nivel liquido Visite la página web de Gems para las Preguntas más Frecuentes

26 Resumen del Módulo Vistazo General del Grupo de Productos
Vistazo General del Grupo de Productos – INT Indicadores de Nivel de Tanque Principio de Operación Beneficios de los INT Especificaciones de Producto de los INT Especificando un INT Especificaciones de Configuración Rápida de los INT Donde usar los INT Vistazo General del grupo de Productos – Ultrasónicos Ventajas de los Ultrasónicos Especificaciones de Producto de los Ultrasónicos Dónde Vender los Ultrasónicos Aplicaciones a Evitar Resumen del Modulo Cuestionario
