RAMIREZ AGUILERA JOSE FRANCISCO. 9.6 -. CURVAS CARACTERISTICAS DEL POZO.

Presentaciones similares


Presentación del tema: "RAMIREZ AGUILERA JOSE FRANCISCO. 9.6 -. CURVAS CARACTERISTICAS DEL POZO."— Transcripción de la presentación:

1 RAMIREZ AGUILERA JOSE FRANCISCO

2 CURVAS CARACTERISTICAS DEL POZO

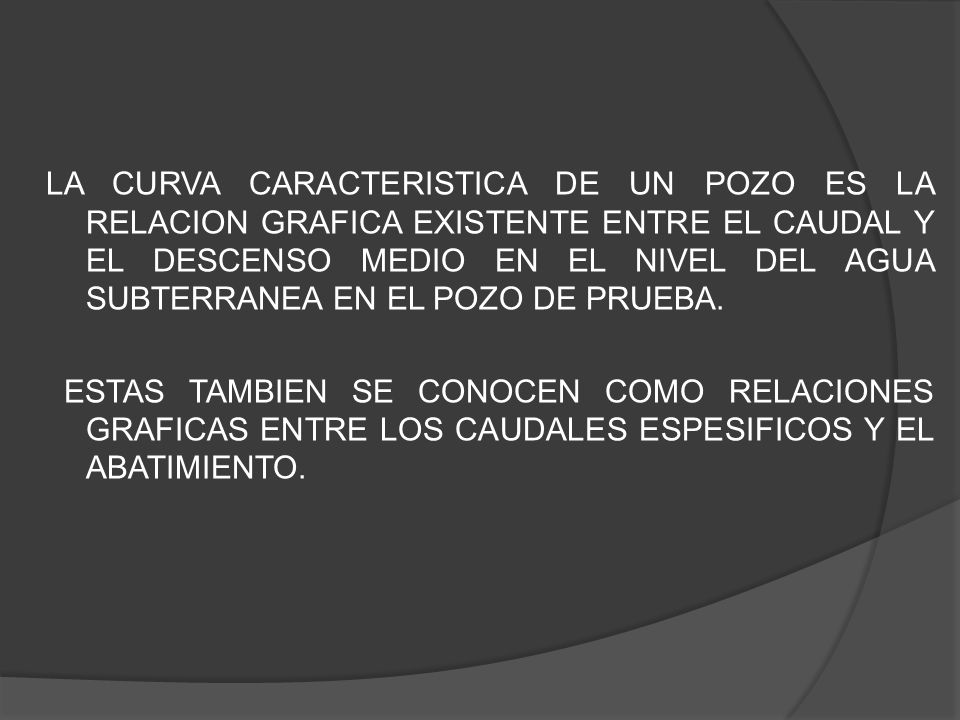

3 LA CURVA CARACTERISTICA DE UN POZO ES LA RELACION GRAFICA EXISTENTE ENTRE EL CAUDAL Y EL DESCENSO MEDIO EN EL NIVEL DEL AGUA SUBTERRANEA EN EL POZO DE PRUEBA. ESTAS TAMBIEN SE CONOCEN COMO RELACIONES GRAFICAS ENTRE LOS CAUDALES ESPESIFICOS Y EL ABATIMIENTO.

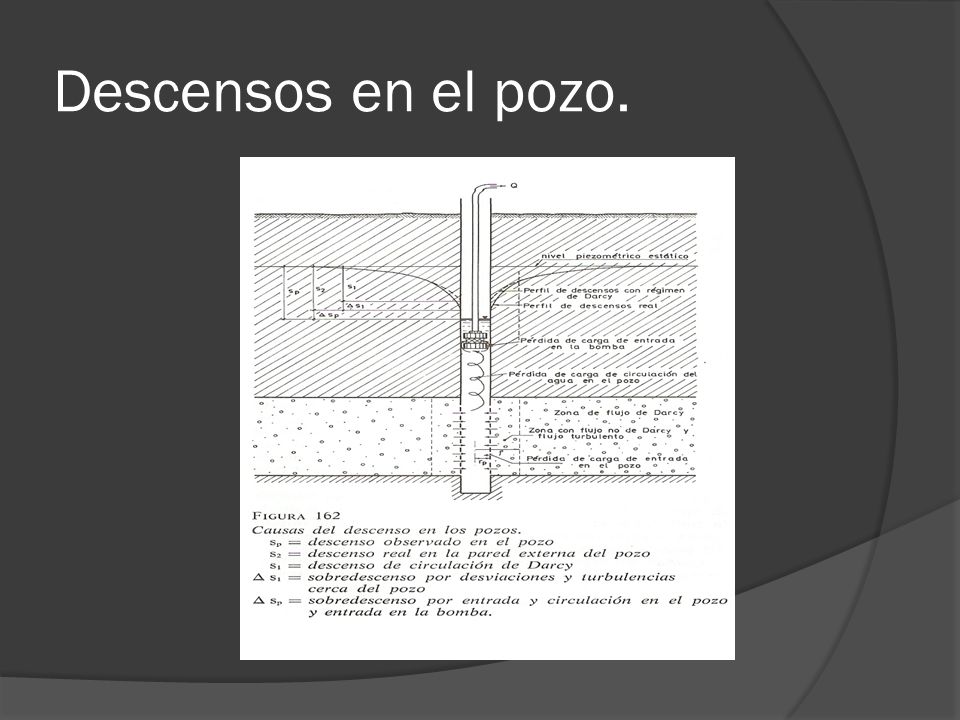

4 Descensos en el pozo.

5 LAS CURVAS CARACTERISTICAS SE TRAZAN CON LOS DATOS OBTENIDOS DE LAS PRUEBAS DE AFOROS, OBTENIENDO VARIAS MEDICIONES EN LOS GASTOS Y CONSECUENTEMENTE CON ELLOS EL NIVEL DEL DESCENSO DEL NIVEL FREATICO EN EL POZO.

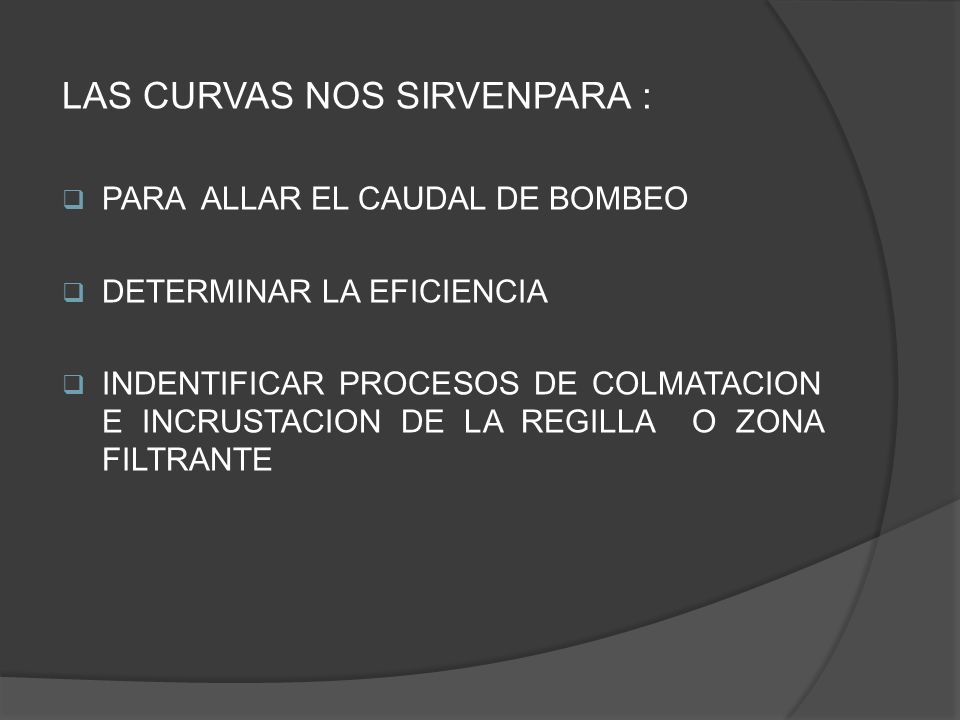

6 LAS CURVAS NOS SIRVENPARA : PARA ALLAR EL CAUDAL DE BOMBEO DETERMINAR LA EFICIENCIA INDENTIFICAR PROCESOS DE COLMATACION E INCRUSTACION DE LA REGILLA O ZONA FILTRANTE

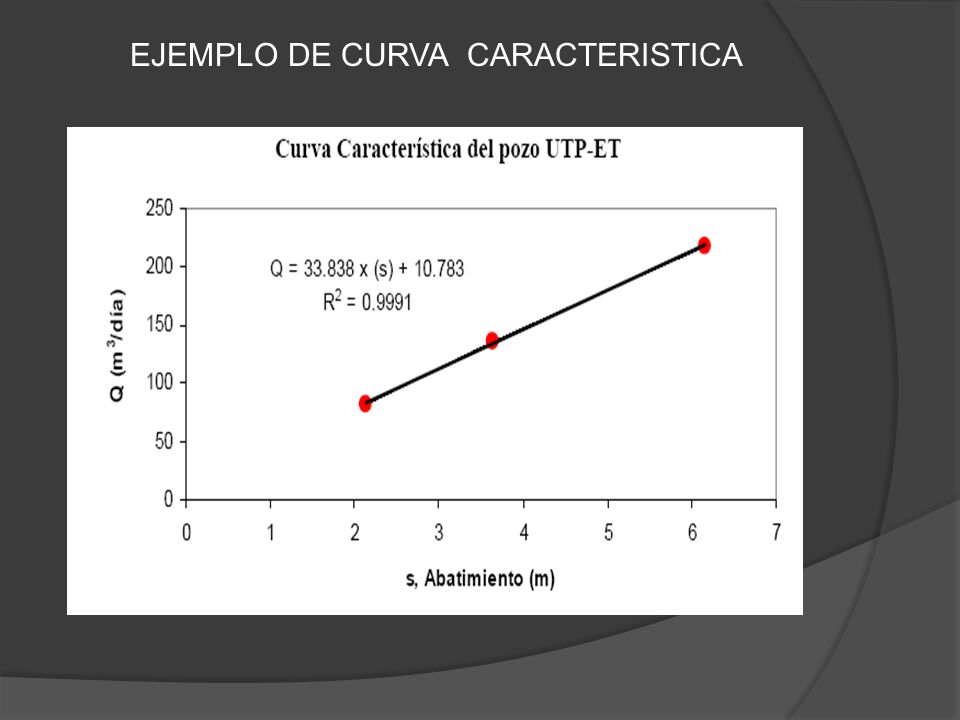

7 EJEMPLO DE CURVA CARACTERISTICA

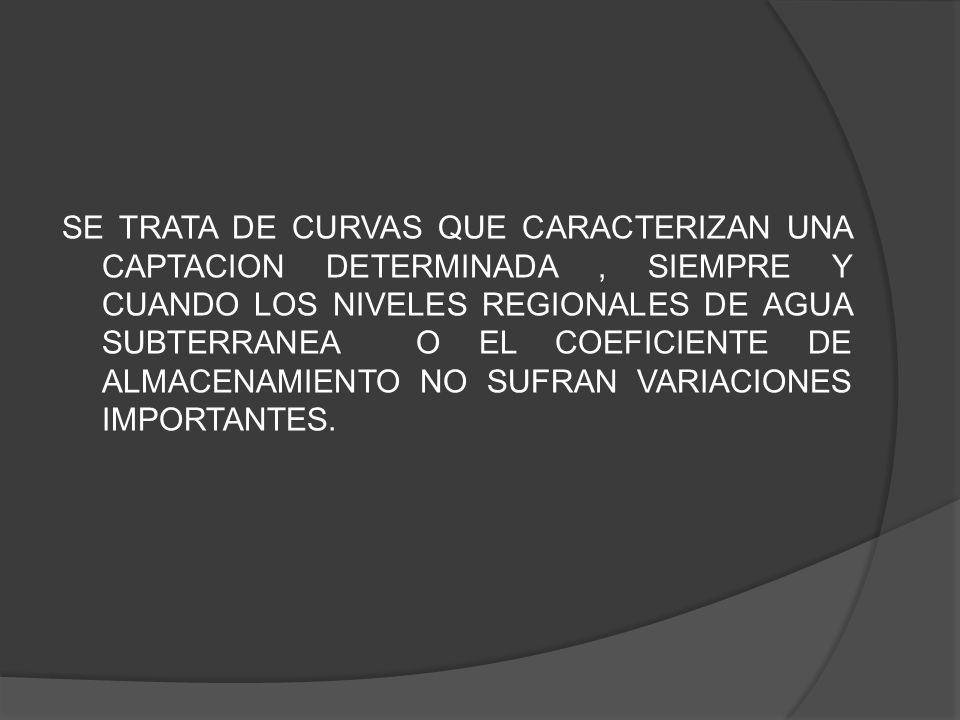

8 SE TRATA DE CURVAS QUE CARACTERIZAN UNA CAPTACION DETERMINADA, SIEMPRE Y CUANDO LOS NIVELES REGIONALES DE AGUA SUBTERRANEA O EL COEFICIENTE DE ALMACENAMIENTO NO SUFRAN VARIACIONES IMPORTANTES.

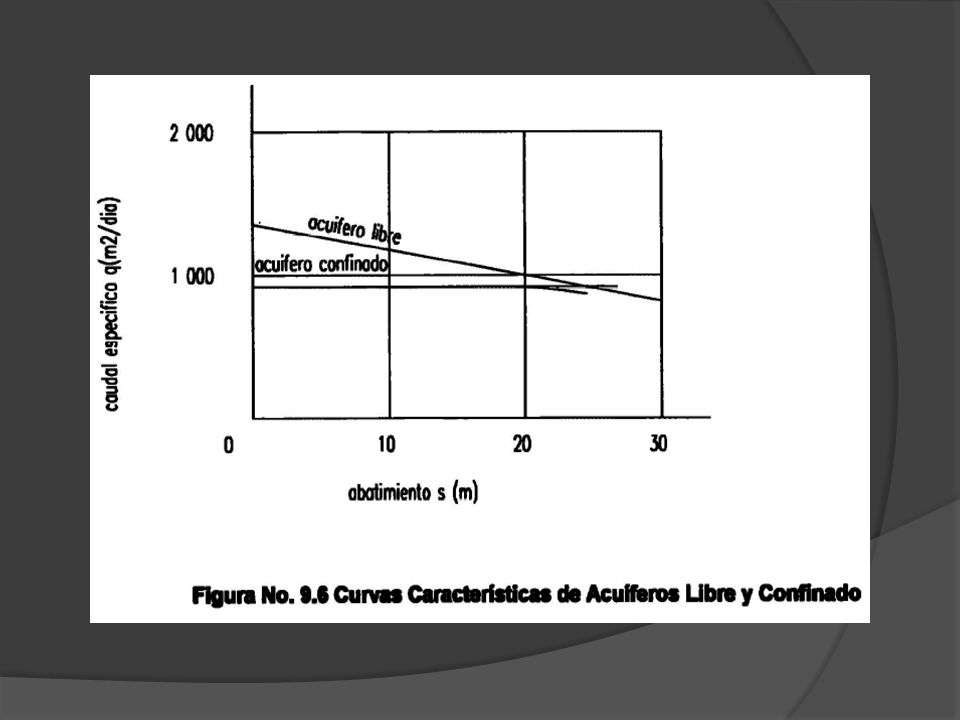

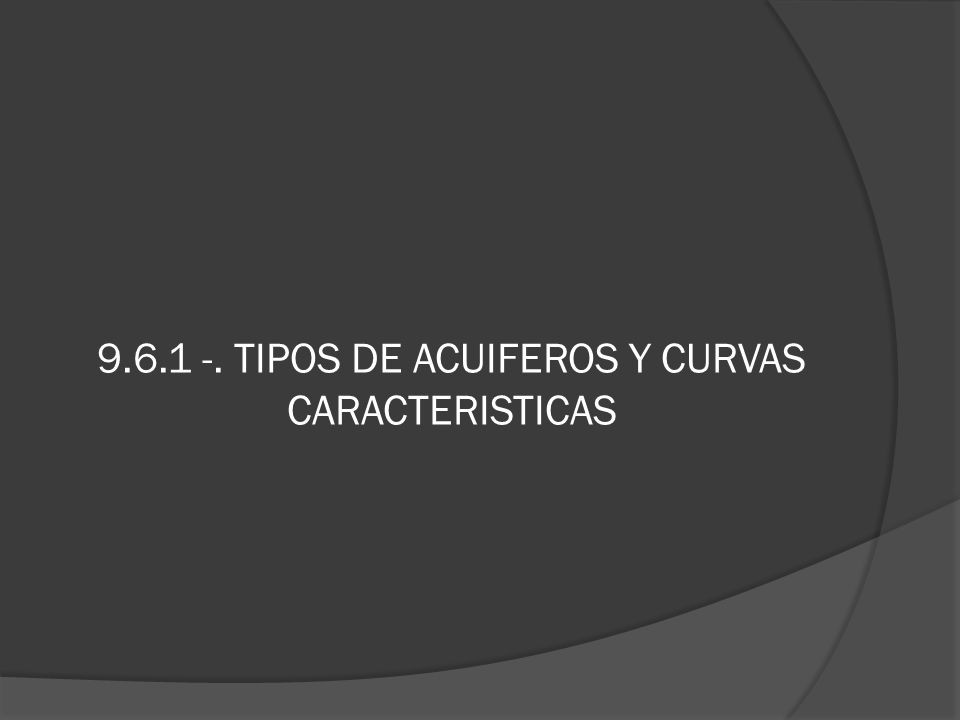

9 TIPOS DE ACUIFEROS Y CURVAS CARACTERISTICAS

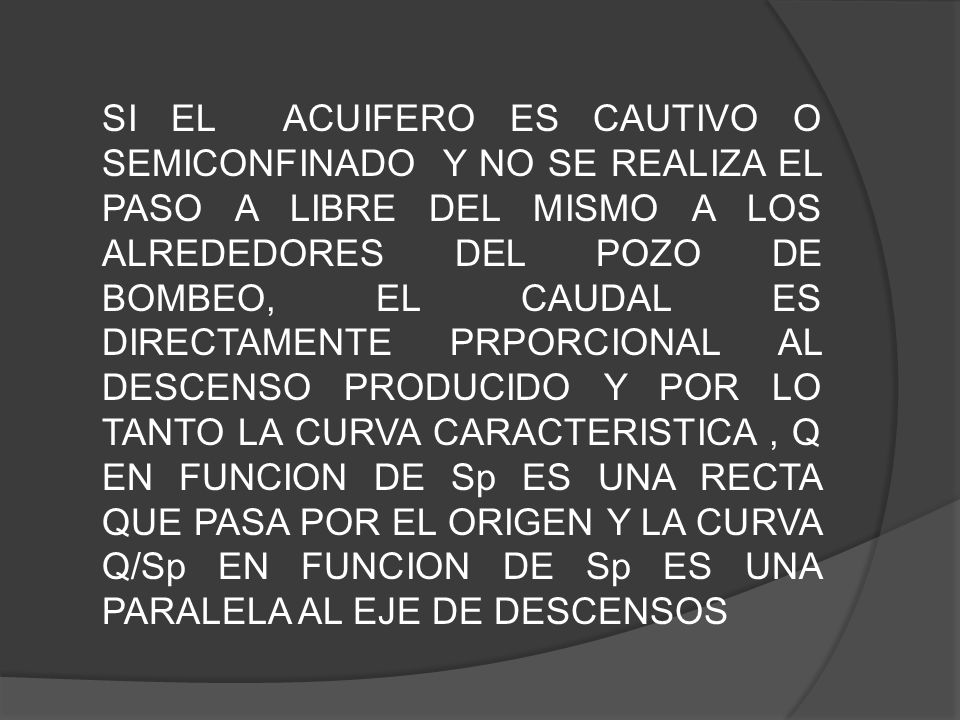

10 SI EL ACUIFERO ES CAUTIVO O SEMICONFINADO Y NO SE REALIZA EL PASO A LIBRE DEL MISMO A LOS ALREDEDORES DEL POZO DE BOMBEO, EL CAUDAL ES DIRECTAMENTE PRPORCIONAL AL DESCENSO PRODUCIDO Y POR LO TANTO LA CURVA CARACTERISTICA, Q EN FUNCION DE Sp ES UNA RECTA QUE PASA POR EL ORIGEN Y LA CURVA Q/Sp EN FUNCION DE Sp ES UNA PARALELA AL EJE DE DESCENSOS

11

12

13 CURVAS CARACTERISTICAS EN POZOZ REALES EN POZOZ REALES DEBEN DE TENERSE EN CUENTA LAS PERDIDAS : ECUACION PARA UN ACUIFERO CONFINADO Sp = BQ + CQ C = PERDIDAS POR LA COSTITUCION DEL ACUIFERO Y EL FLUJO B= PERDIDAS POR EL INCUMPLIMIENTO DE LA LEY DE DARCY EN CAMBIO SI EL ACUIFERO ES LIBRE TAMBIEN ES POSIBLE AJUSTAR UNA ECUACION SIMILAR, PERO EN ESTE CASO C INCLUYE PERDIDAS EN EL POZO

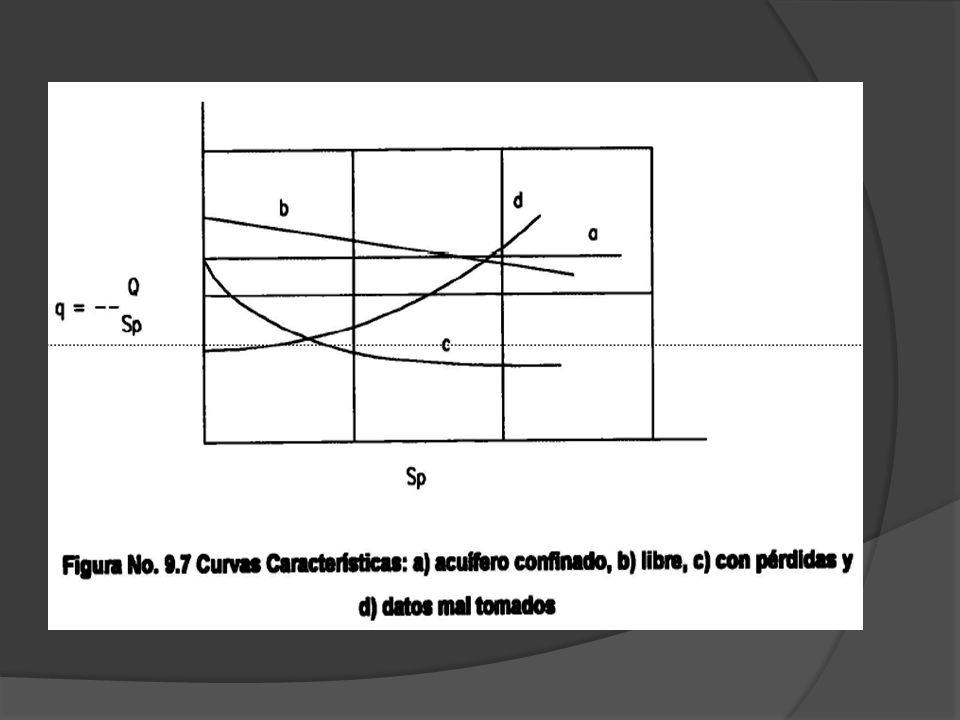

14 ANOMALIAS ALGUNAS VESES LA FORMA Y CONDICIONES DE LAS CURVAS CARACTERISTICAS SON DIFERENTES DE LO ESTABLECIDAS. LOS ERRORES DE OBTENCION DE NIVELES O CAUDALES, LA MEDIDA DE NIVELES FICTICIOS O EL CAMBIO DE LAS CARACTERISTICAS DEL ACUIFERO DURANTE LA PRUEBA PUEDEN DEFORMAR CONSIDERABLEMENTE LAS CURVAS CARACTERISTICAS HACIENDO FALSA SU INTERPRETACION

15

16

17

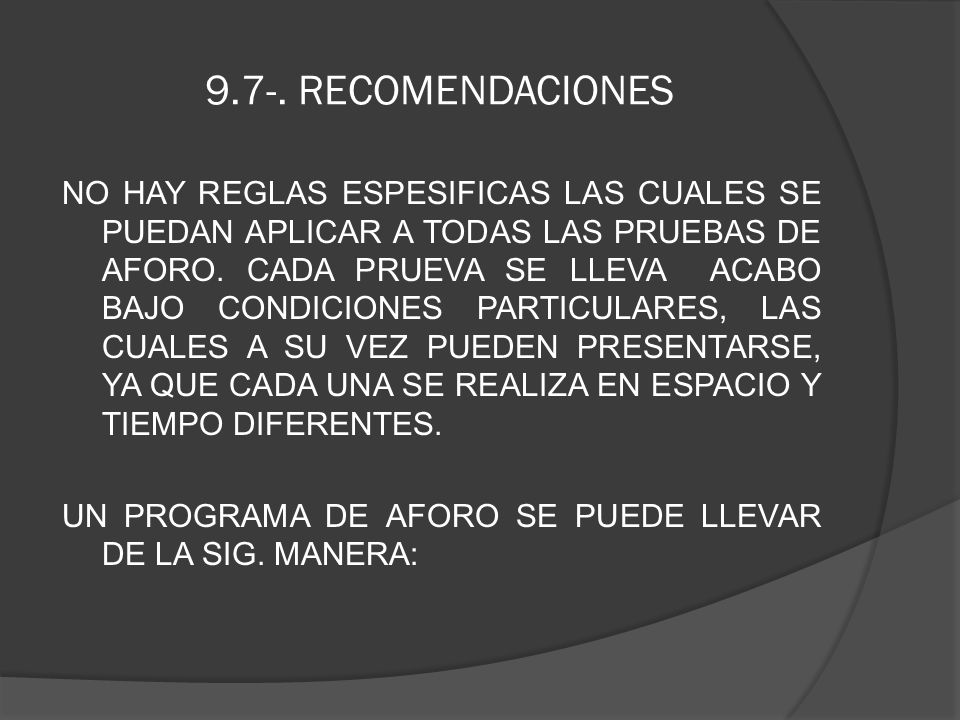

18 9.7-. RECOMENDACIONES NO HAY REGLAS ESPESIFICAS LAS CUALES SE PUEDAN APLICAR A TODAS LAS PRUEBAS DE AFORO. CADA PRUEVA SE LLEVA ACABO BAJO CONDICIONES PARTICULARES, LAS CUALES A SU VEZ PUEDEN PRESENTARSE, YA QUE CADA UNA SE REALIZA EN ESPACIO Y TIEMPO DIFERENTES. UN PROGRAMA DE AFORO SE PUEDE LLEVAR DE LA SIG. MANERA:

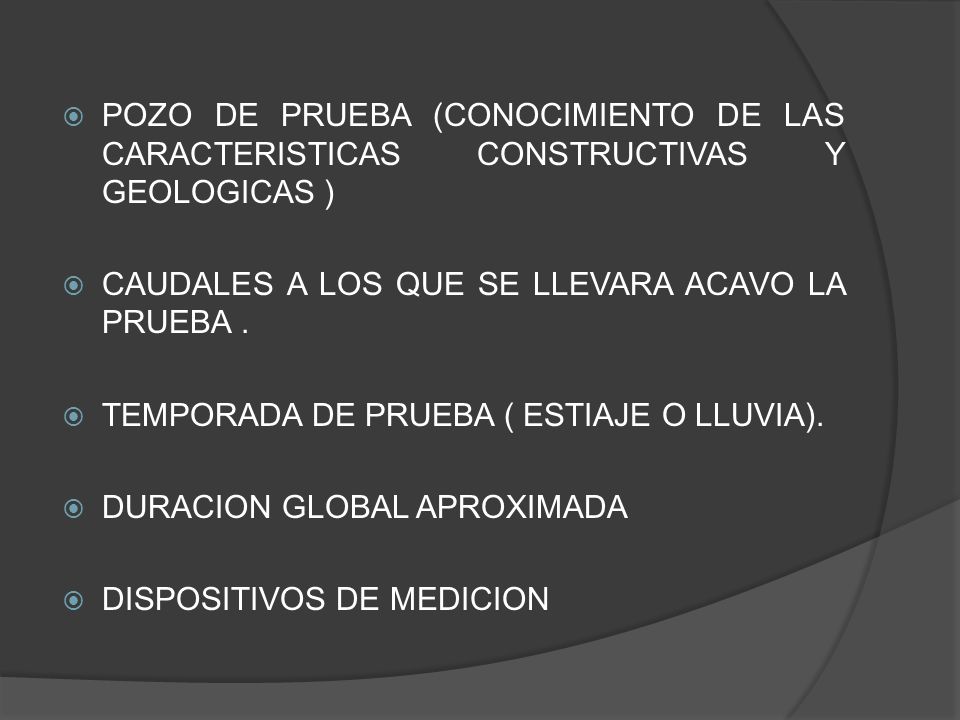

19 POZO DE PRUEBA (CONOCIMIENTO DE LAS CARACTERISTICAS CONSTRUCTIVAS Y GEOLOGICAS ) CAUDALES A LOS QUE SE LLEVARA ACAVO LA PRUEBA. TEMPORADA DE PRUEBA ( ESTIAJE O LLUVIA). DURACION GLOBAL APROXIMADA DISPOSITIVOS DE MEDICION

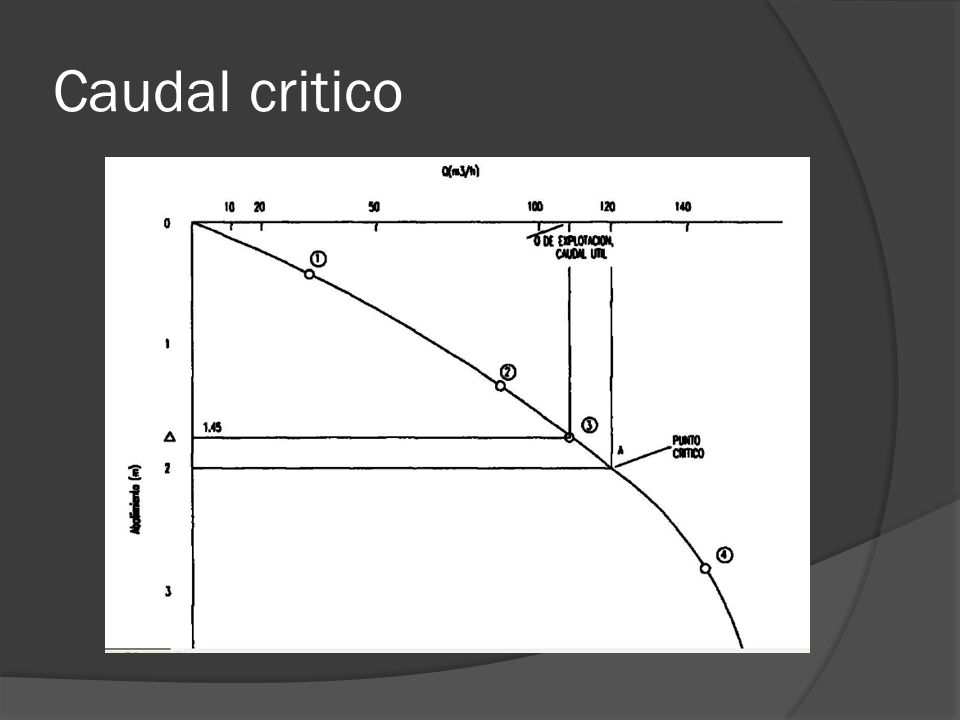

20 Caudal critico
