IRRIGACIÓN Y DRENAJE DISEÑO DE DRENAJE PARCELARIO

2 IRRIGACIÓN Y DRENAJE GENERALIDADES
Un problema de drenaje agrícola es aquel que produce un exceso de agua y que directa o indirectamente afectan la cantidad, calidad u oportunidad de la producción agrícola. Tipos de drenaje agrícola Drenaje superficial Drenaje subterráneo

3 IRRIGACIÓN Y DRENAJE GENERALIDADES Formas de afectación
a) Asfixia de las raíces de los cultivos b) Desarrollo de enfermedades fungosas c) Reducción o pérdida de nutrientes d) Alteraciones biológicas y químicas en el suelo e) Ensalitramiento f) Dificultan el acceso a los terrenos

4 ALTOS NIVELES FREATICOS
IRRIGACIÓN Y DRENAJE GENERALIDADES CAUSAS DE LOS PROBLEMAS DE EXCESOS DE AGUA INUNDACION Y SATURACION DE LA CAPA ARABLE ALTOS NIVELES FREATICOS Externas Internas FUENTES DE ALIMENTACION NATURALES 1.- desbordamientos de ríos 2.- Formación de arroyos de áreas circundantes elevadas 1- Precipitación atmosférica no escurrida y no percolada 1.- Corrientes subterráneas “potentes” y someras 1.- Precipitación atmosférica percolada 2.- Subalimentación de acuíferos semiconfinados ARTIFICIALES 3.- Ruptura de bordos de defensa 2.- Coleos de riego 3.- Ruptura de canales 2.- Filtraciones desde vasos de almacenamientos y grandes canales 3.- Percolación por sobreriego 4.- Filtraciones en canales OBSTACULOS QUE IMPIDEN LA SALIDA DE AGUA 1.- Altos niveles de cuerpo receptor de aguas de drenaje y desague 2.- Altos Topográficos 1.- Condiciones topográficas desfavorables al escurrimiento superficial 2.- Suelos con baja velocidad de infiltración 1.- Condiciones geológicas desfavorables al escurrimiento subterráneo 1.- Subsuelos poco permeables 2.- Altos niveles piezométricos de acuíferos semiconfinados 3.- Obstrucciones de drenes principales y colectores 4.- Obstrucciones al escurrimiento regional por terraplenes del FFCC y carreteras 3.- Dificultades de la descarga de drenes a colectores 4.- Vegetación acuática y azolves que disminuyen la sección hidráulica y dificultan el movimiento de agua en drenes 3.- Obstrucciones en drenes entubados

5 IRRIGACIÓN Y DRENAJE GENERALIDADES
DIAGNÓSTICO DE LOS PROBLEMAS DE EXCESO DE AGUA Estudios freatimétricos Balance hídrico Recorridos de campo Aguas arriba – Fuentes Aguas abajo - Obstáculos

6 IRRIGACIÓN Y DRENAJE GENERALIDADES
Medidas principales de prevención y combate Eliminación y reducción de las fuentes de alimentación o recarga identificadas Eliminar los obstáculos identificados

7 PRINCIPALES TIPOS DE DRENAJE AGRÍCOLA
IRRIGACIÓN Y DRENAJE GENERALIDADES PRINCIPALES TIPOS DE DRENAJE AGRÍCOLA Las estructuras hidrogrícolas que sirven para remover los excesos de agua se les denomina drenes. Drenes verticales Drenes horizontales Drenes a cielo abierto Drenes subterráneos

8 INFORMACION BASICA PARA EL DISEÑO DE DRENAJE
IRRIGACIÓN Y DRENAJE GENERALIDADES INFORMACION BASICA PARA EL DISEÑO DE DRENAJE Topografía Localización y operación de canales Localización y operación de drenes Perfil del suelo y propiedades hidrofísicas de los estratos Alimentación o recarga que debe remover el drenaje Profundidad existente y requerida del nivel freático Salinidad del suelo Evaluación del sistema de drenaje en terrenos vecinos (si existe)

9 Localización y operación de canales
IRRIGACIÓN Y DRENAJE GENERALIDADES Datos topográficos Planos en escala de 1:2,000 a 1:10,000 según las dimensiones del terreno con curvas de nivel con equidistancias de 0.1 a 0.5 m según las dimensiones y accidentado del terreno. Por economía la red de drenaje se debe construir lo menos profundo posible, para ello se aprovechan las partes bajas naturales. Localización y operación de canales Es necesario recabar información sobre los canales: si son revestidos, que tipo de revestimiento, sección transversal, nivel de operación normal del agua en el canal, en qué época funciona y cuando no funciona.

10 Localización y operación de drenes

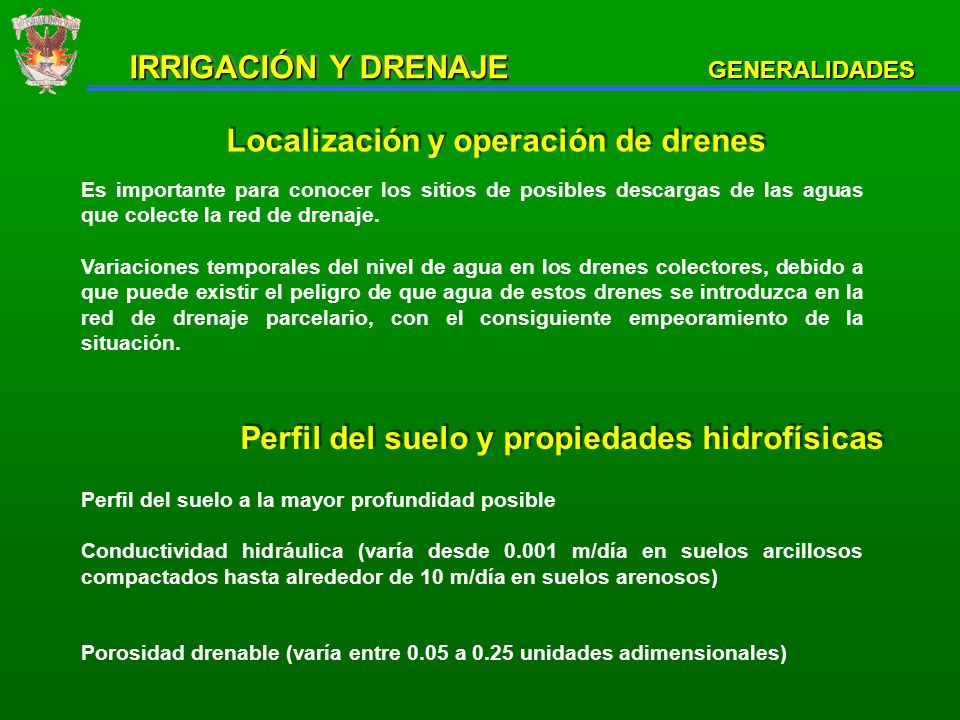

IRRIGACIÓN Y DRENAJE GENERALIDADES Localización y operación de drenes Es importante para conocer los sitios de posibles descargas de las aguas que colecte la red de drenaje. Variaciones temporales del nivel de agua en los drenes colectores, debido a que puede existir el peligro de que agua de estos drenes se introduzca en la red de drenaje parcelario, con el consiguiente empeoramiento de la situación. Perfil del suelo y propiedades hidrofísicas Perfil del suelo a la mayor profundidad posible Conductividad hidráulica (varía desde m/día en suelos arcillosos compactados hasta alrededor de 10 m/día en suelos arenosos) Porosidad drenable (varía entre 0.05 a 0.25 unidades adimensionales)

11 IRRIGACIÓN Y DRENAJE GENERALIDADES Conductividad hidráulica
Perfil homogéneo Perfil con dos estratos Método del pozo Método del piezómetro Método del infiltrómetro de doble cilindro Conductividad hidráulica

12 IRRIGACIÓN Y DRENAJE GENERALIDADES Recarga del drenaje
Filtraciones en la red de canales Pérdidas de agua de riego Lluvia que se percola hasta el manto freático Profundidad que existe y se requiere del nivel freático Profundidad del nivel freático Variaciones en el tiempo Fluctuaciones en el espacio Delimitar áreas con diversos grados de afectación

13 IRRIGACIÓN Y DRENAJE GENERALIDADES Salinidad del suelo
Conocimiento del grado de afectación salina permite delimitar áreas con requerimiento de drenaje para control de sales Funcionamiento de drenaje en terrenos vecinos o similares Definición de espaciamiento y otros parámetros pueden hacerse a partir de la experiencia local

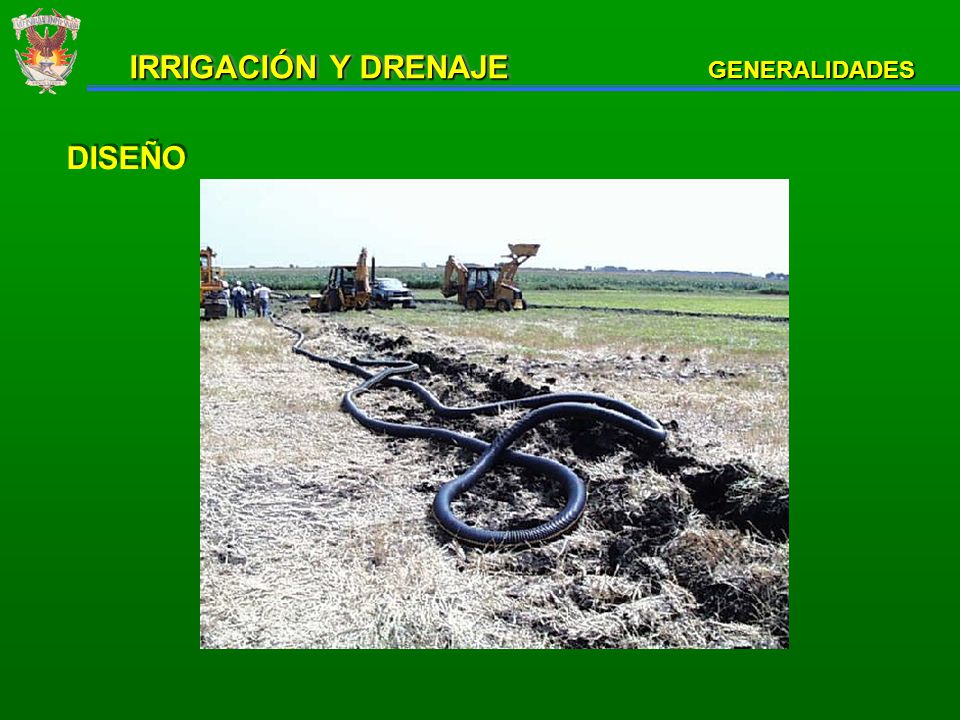

14 IRRIGACIÓN Y DRENAJE GENERALIDADES DISEÑO

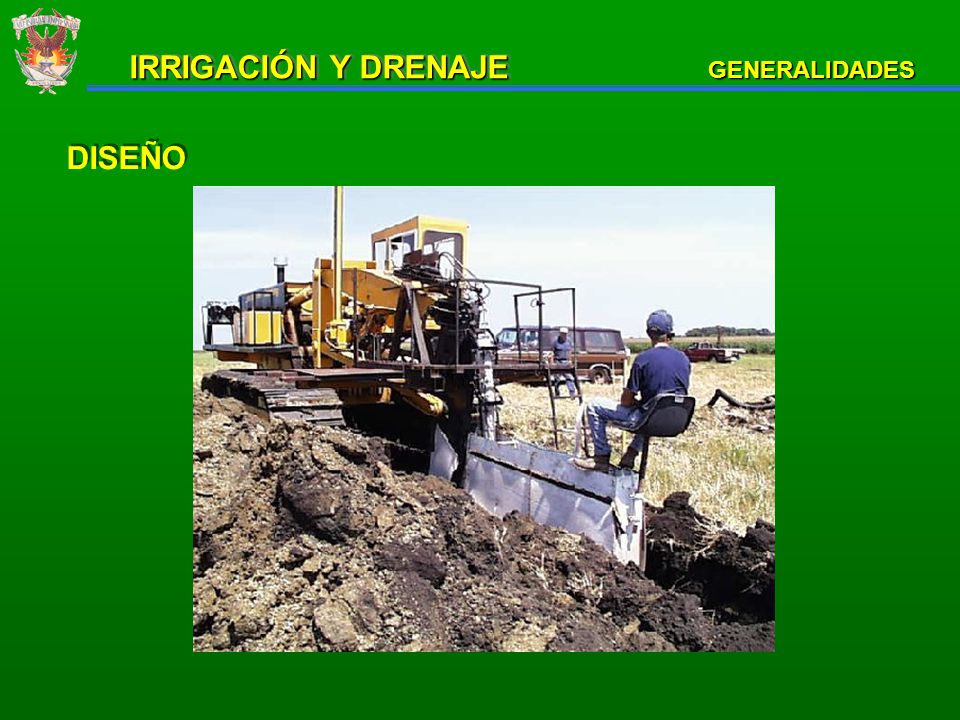

15 IRRIGACIÓN Y DRENAJE GENERALIDADES DISEÑO

16 IRRIGACIÓN Y DRENAJE GENERALIDADES DISEÑO

17 IRRIGACIÓN Y DRENAJE GENERALIDADES DISEÑO

18 IRRIGACIÓN Y DRENAJE GENERALIDADES DISEÑO
