2 SISTEMA DE ACUEDUCTO TAL Conexión Directa Redes PTAP MACRO MEDICION MICRO MEDICION FUENTE CAPTACIÓN DESARENADOR ADUCCION

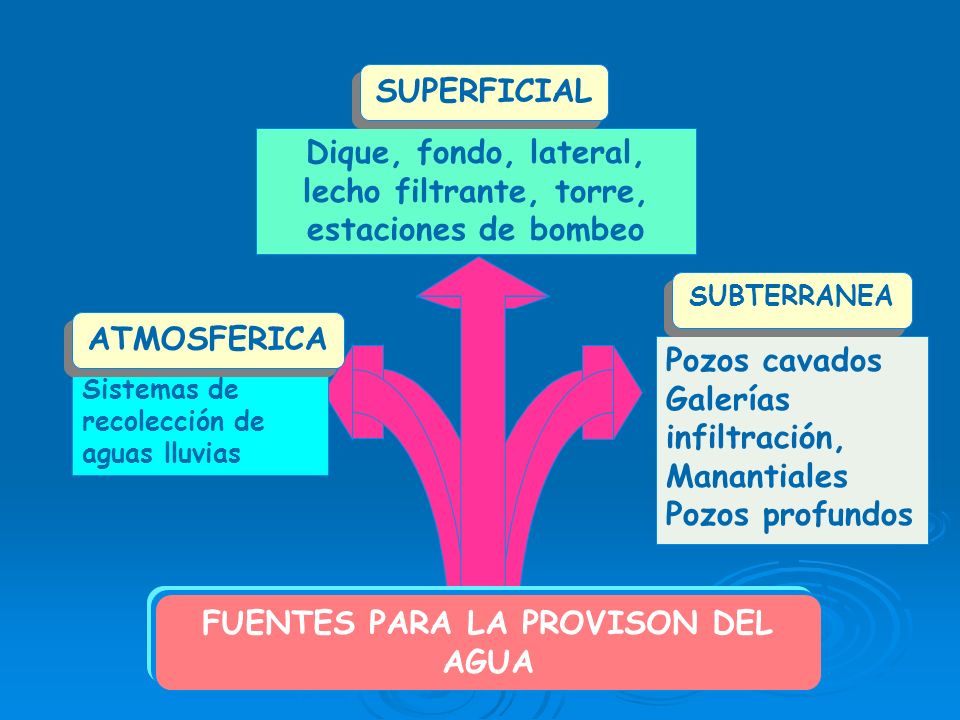

3 FUENTES PARA LA PROVISON DEL AGUA Sistemas de recolección de aguas lluvias Dique, fondo, lateral, lecho filtrante, torre, estaciones de bombeo Pozos cavados Galerías infiltración, Manantiales Pozos profundos ATMOSFERICA SUPERFICIAL SUBTERRANEA

4 CAPTACIÓN BOCATOMA DE FONDO BOMBEO BOCATOMA LATERAL Desarenado, sedimentación, filtración Captación de aguas subterraneas o en zonas planas Conducción a presión Bajos caudales biológica, lenta y rápida.

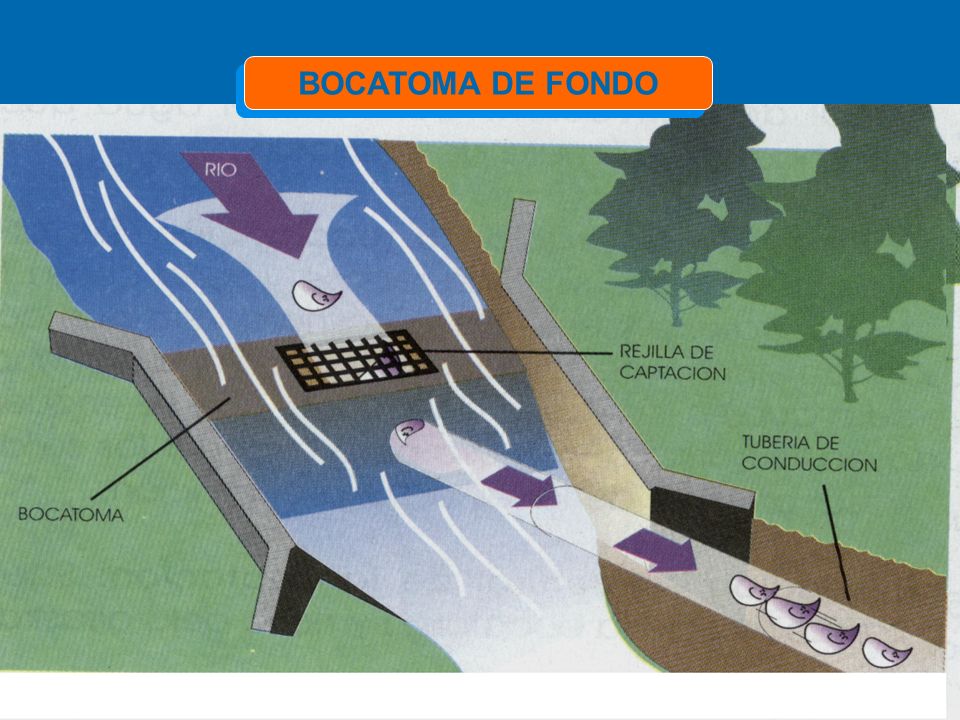

5 BOCATOMA DE FONDO

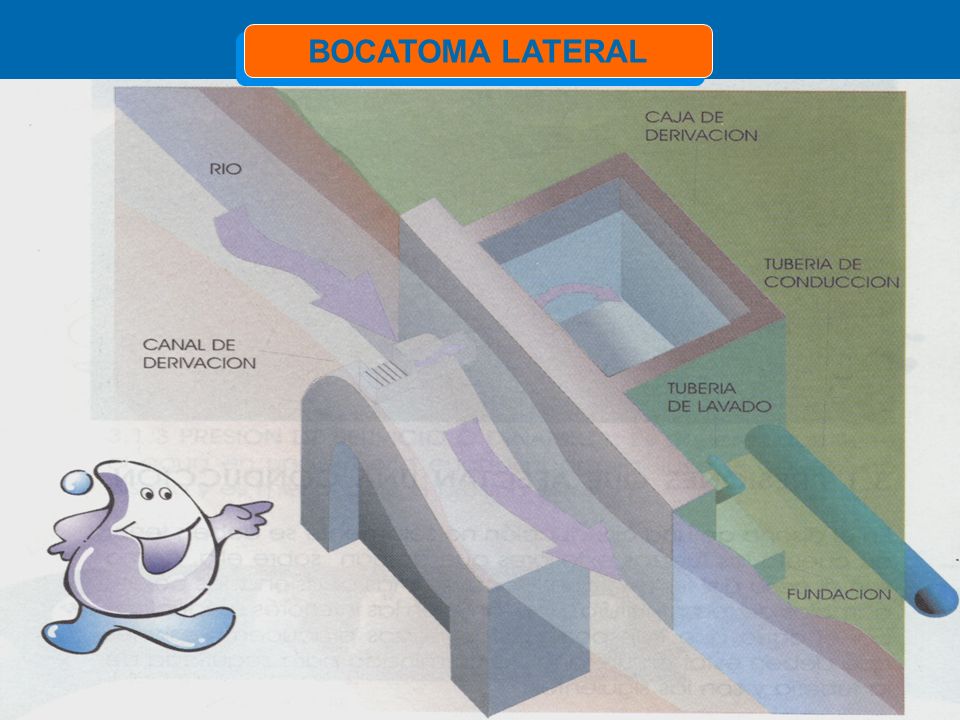

6 BOCATOMA LATERAL

7 BOCATOMA POR BOMBEO

8 DESARENADOR Se utiliza para remover partículas sedimentables principalmente arenas barro y limos Protegen las tuberías, las bombas y demás equipos Se aconseja ubicarlos cerca de la bocatoma Remueven turbiedad y sólidos sedimentables La velocidad horizontal debe ser muy baja y el tiempo de retención alto Se construyen mas largos que anchos: 4 :1 Profundidad mínima :1.5 m

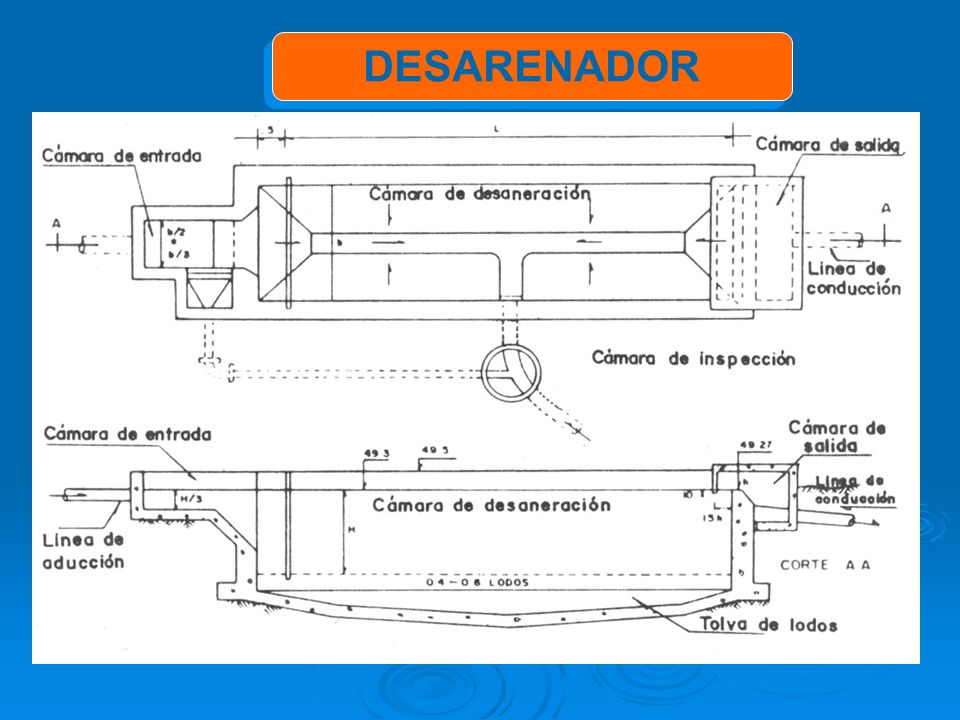

9 DESARENADOR

10

11 Tratamiento al que se somete el agua para hacerla apta para el consumo humano sin consecuencias adversas para la salud de quienes la consumen.

12 PROCESOS PARA LA POTABILIZACION DEL AGUA Desarenado, sedimentación, filtración Coagulación- floculación, desinfección Filtración biológica, lenta y rápida. FISICOS QUIMICOS BIOLOGICOS

13

14 FILTRACIÓN TIPOS DE FILTROS TIPOS DE FILTROS FILTROS LENTOS DE ARENA FILTROS LENTOS DE ARENA FILTROS RÁPIDOS DE ARENA FILTROS RÁPIDOS DE ARENA FILTROS DE ALTA TASA FILTROS DE ALTA TASA ESTRUCTURA DEL FILTRO ESTRUCTURA DEL FILTRO ESTRUCTURAS DE ENTRADA ESTRUCTURAS DE ENTRADA LECHOS FILTRANTES LECHOS FILTRANTES SISTEMA DE DRENAJE SISTEMA DE DRENAJE ESTRUCTURAS DE SALIDA ESTRUCTURAS DE SALIDA SISTEMA DE LAVADO SISTEMA DE LAVADO

15 DESINFECCIÓN DESINFECTANTE IDEAL DESINFECTANTE IDEAL PUNTO DE APLICACIÓN PUNTO DE APLICACIÓN TIEMPO DE CONTACTO TIEMPO DE CONTACTO EFECTORESIDUAL EFECTORESIDUAL

16 CAPTACIÓN DESARENADO AIREACION COAGULACION FLOCULACION SEDIMENTACION FILTACION DESINFECCIÓN NEUTRALIZACION
