Sustitución del Sistema de Dosificación de Harina Cruda – Horno No

Presentación del tema: "Sustitución del Sistema de Dosificación de Harina Cruda – Horno No"— Transcripción de la presentación:

1 Sustitución del Sistema de Dosificación de Harina Cruda – Horno No
Sustitución del Sistema de Dosificación de Harina Cruda – Horno No. 3, Planta Lagunas Autores: Jesús Zárate y Fabián Zambrano Compañías: Cruz Azul México / FLSmidth Pfister País: México

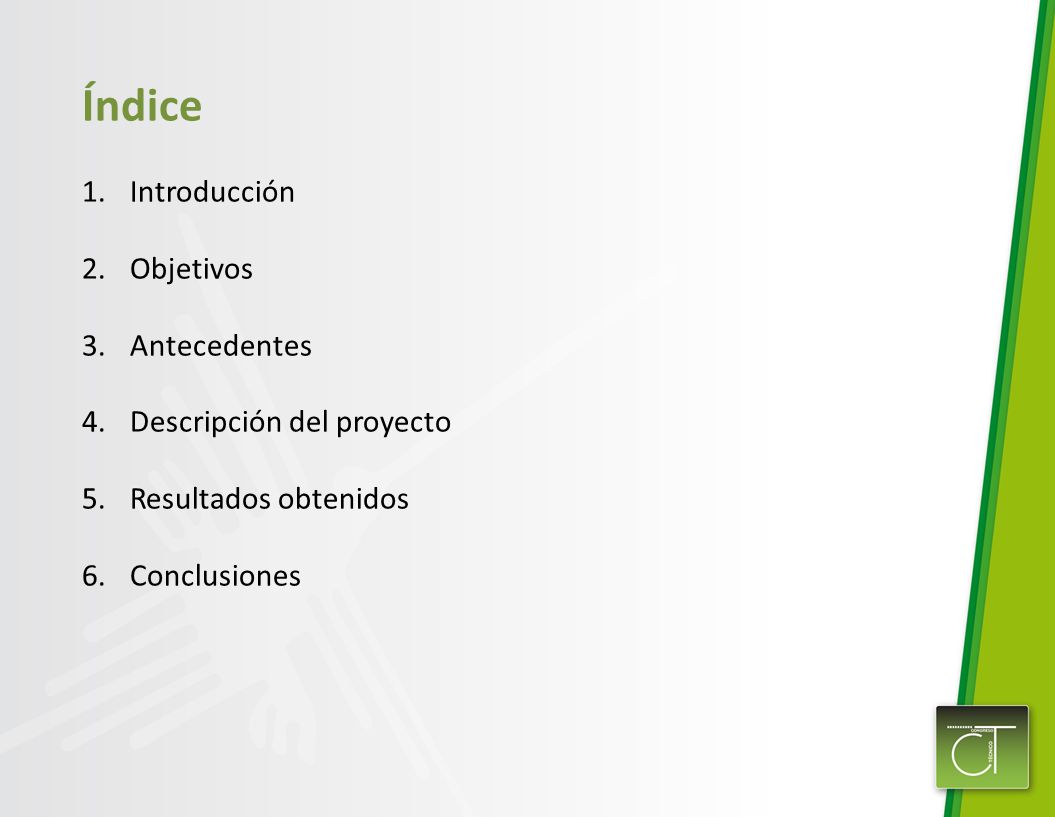

2 Índice Introducción Objetivos Antecedentes 4. Descripción del proyecto
5. Resultados obtenidos 6. Conclusiones

3 Sociedad Cooperativa ”La Cruz Azul”, S.C.L.
1. Introducción Presentación Cooperativa La Cruz Azul, SCL La historia de La Cruz Azul se escribe día a día con el empeño y convicción de su comunidad, que basada en un sistema de principios y valores sociales, le han dado sentido a su existir y a su sólida identidad cooperativista. Cruz Azul es una Institución basada en el Sistema Cooperativo y 100 % Mexicana. Sociedad Cooperativa ”La Cruz Azul”, S.C.L. Fundada en 1881 en la antigua Hacienda de Jasso, Hidalgo, por el inglés Henry Gibbon. En 1931 pasa a ser Cooperativa rescatada por 192 Trabajadores. Actualmente cuenta con 4 Plantas de Producción de Cemento en la Republica Mexicana Cruz Azul Hidalgo Lagunas Oaxaca Tepezalá Aguascalientes Palmar de Bravo Puebla Nuestra Misión Está encaminada a procurar el bienestar humano, económico y social, de todos nuestros integrantes, así como, en la medida de lo posible, el de las comunidades donde nuestras actividades se realizan….

4 Política de Gestión Integral
1. Introducción Política de Gestión Integral “En La Cruz Azul estamos comprometidos a fabricar y comercializar Cementos Hidráulicos para satisfacer las necesidades y expectativas de nuestros clientes, cumpliendo con las regulaciones aplicables a nuestros procesos, productos y servicios, así como, las relacionadas con el cuidado del medio ambiente, la seguridad y la salud ocupacional, mediante la implementación y mantenimiento de un Sistema de Gestión Integral, basado en la mejora continua de su eficacia y eficiencia”.

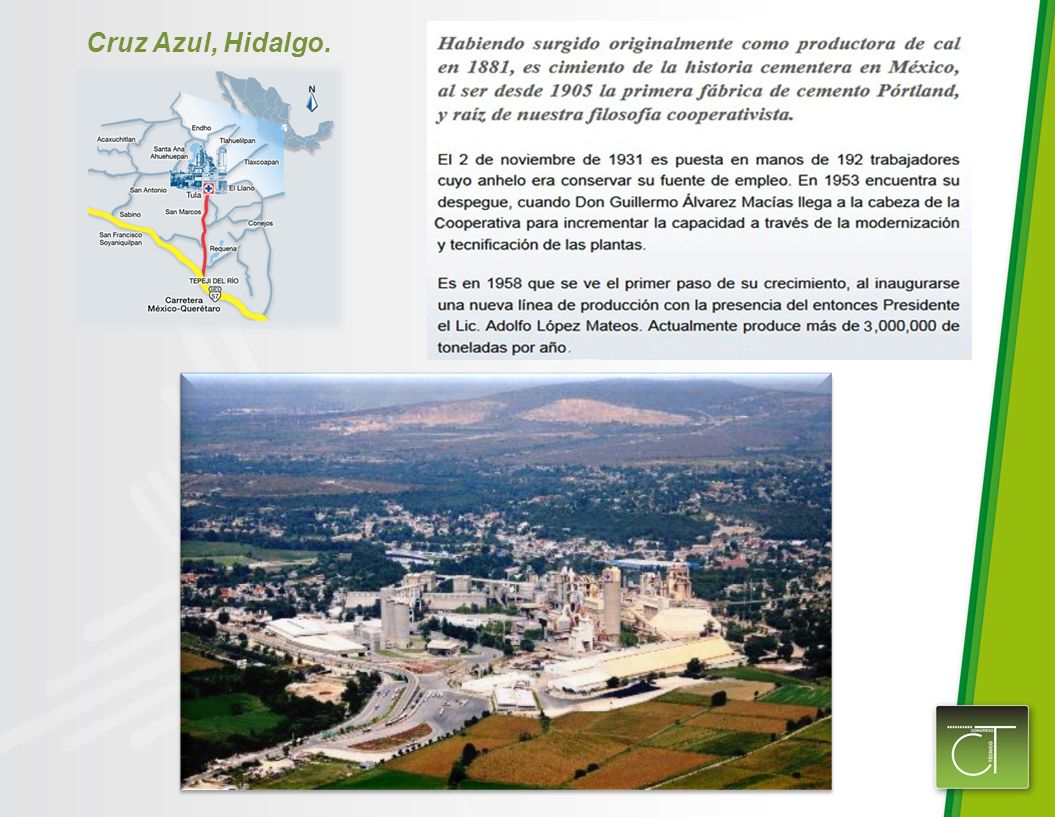

5 Cruz Azul, Hidalgo.

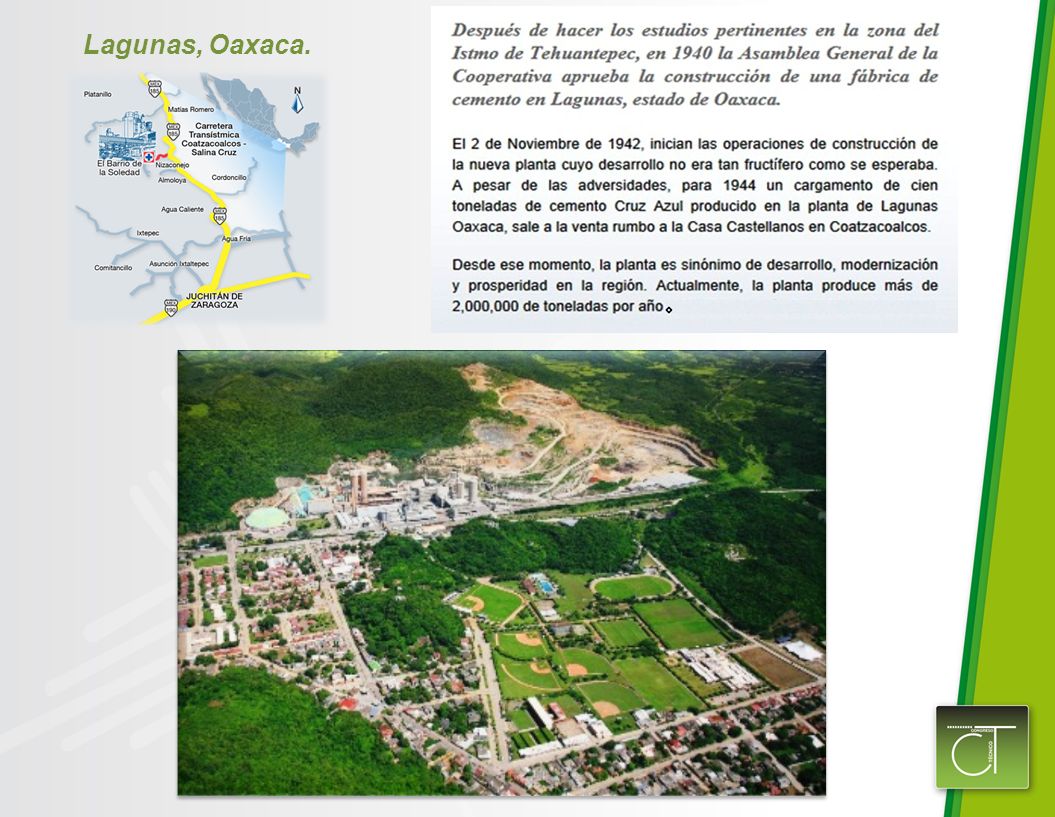

6 Lagunas, Oaxaca.

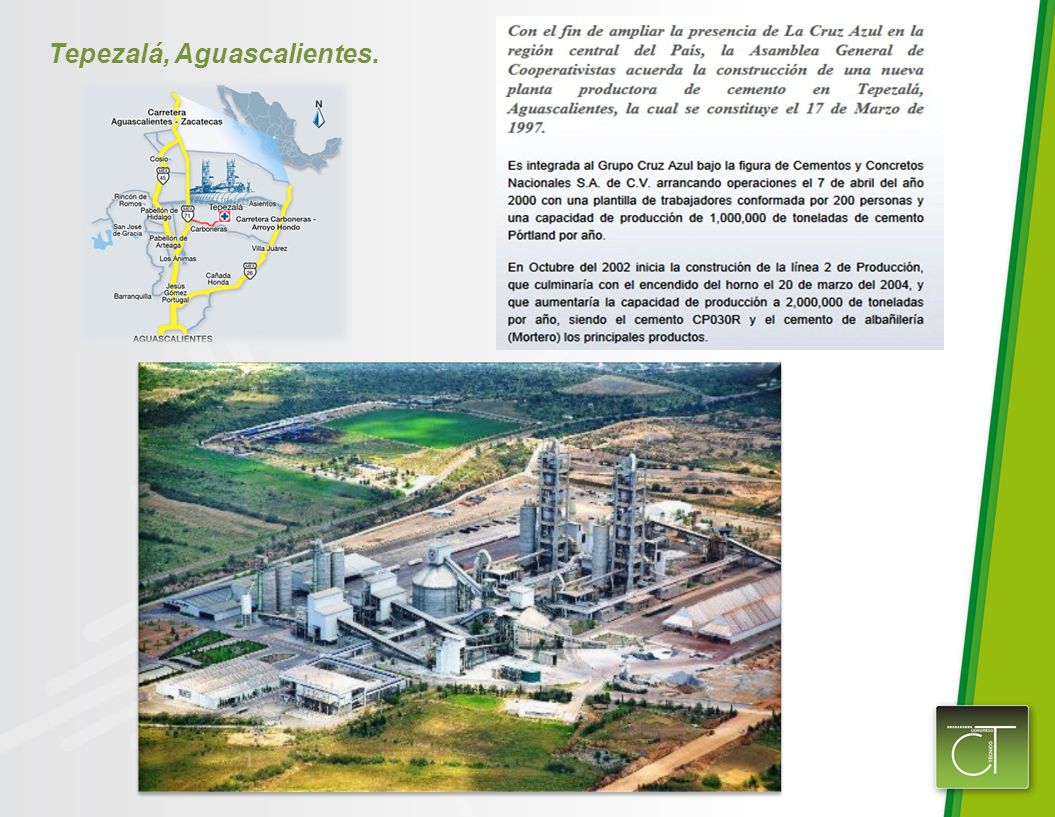

7 Tepezalá, Aguascalientes.

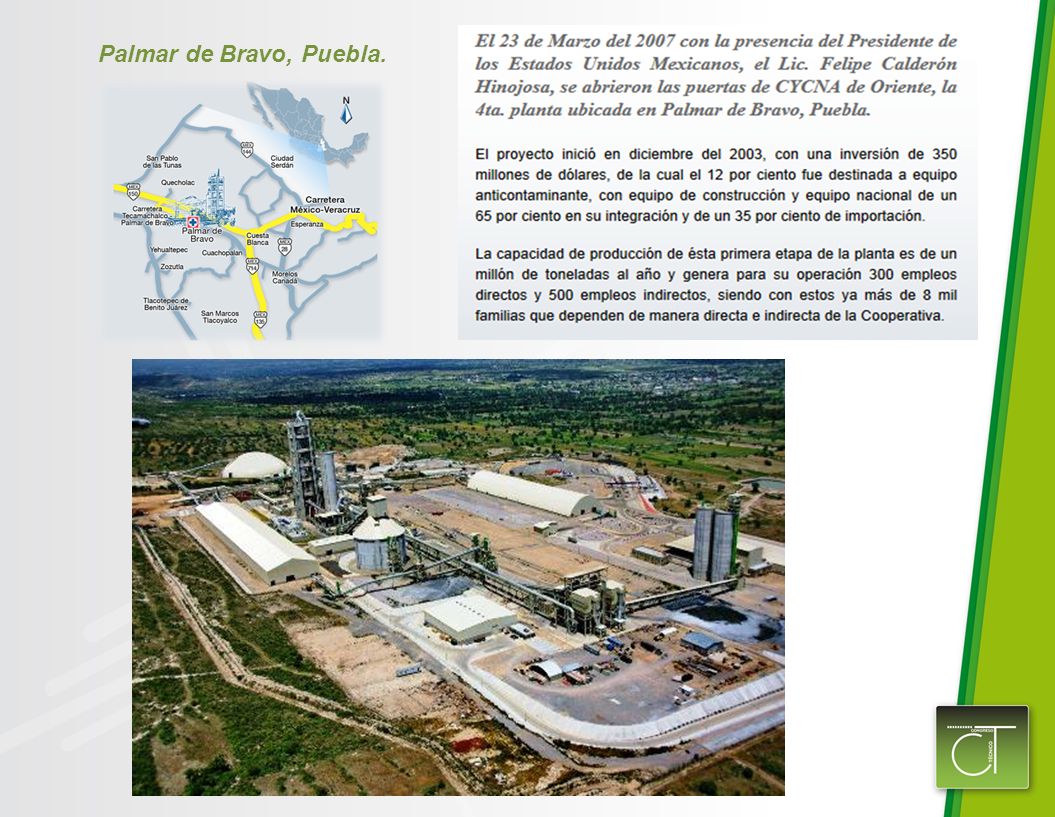

8 Palmar de Bravo, Puebla.

9

10

11 Deportivo Cruz Azul fundado por la Cooperativa Cruz Azul, es un club profesional de futbol que compite en la Primera División de México y es el actual campeón de la Copa MX. El Cruz Azul en el historial de la Primera División cuenta con ocho campeonatos obtenidos. También con tres ediciones de la Copa México y dos de Campeón de Campeones. Es el club con más títulos en la Liga de Campeones de la Concacaf con cinco. Asimismo, resultó subcampeón de la Copa Interamericana 1971 y de la Copa Libertadores 2001.

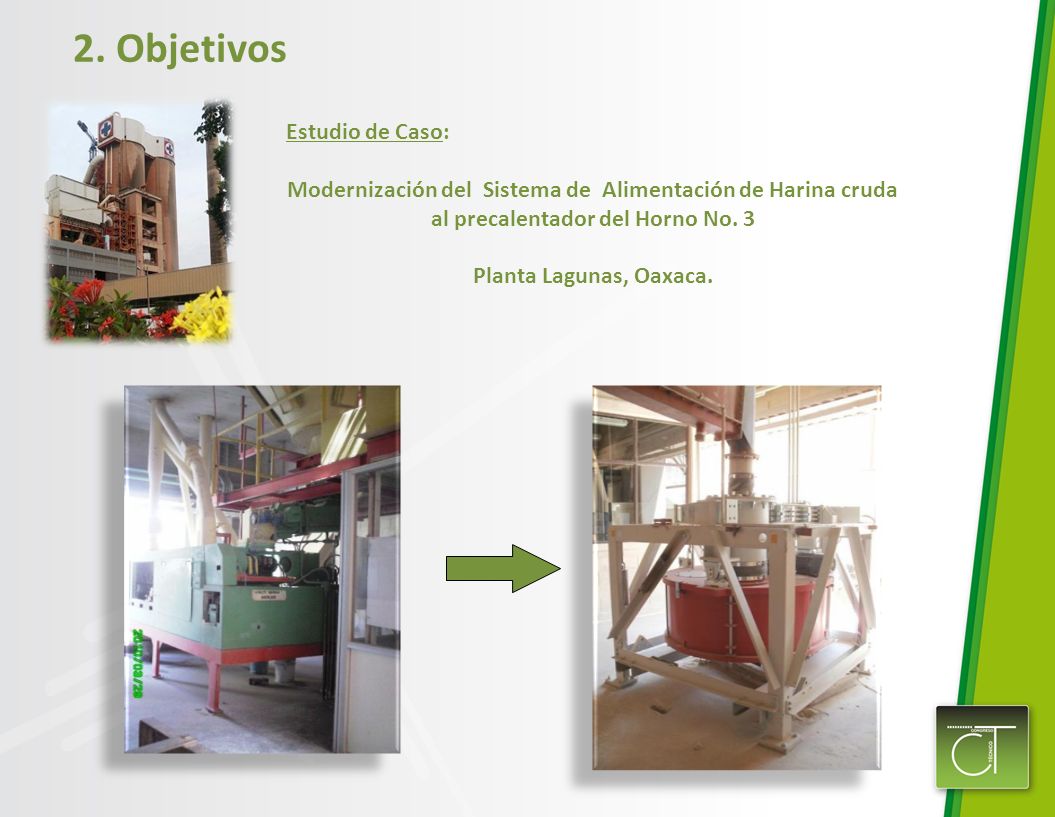

12 2. Objetivos Estudio de Caso:
Modernización del Sistema de Alimentación de Harina cruda al precalentador del Horno No. 3 Planta Lagunas, Oaxaca.

13 3. Antecedentes Planta Lagunas, Oaxaca
Ubicada en la Región del Istmo de Tehuantepec 16° 48¨ Norte 95° 04¨ Oeste La Producción anual es mas de 2´000,000 Tons/Año La Planta cuenta con 2 Unidades de Calcinación en Operación (Horno No. 3 y No. 4). En el Horno No. 4, por tener un precalentador de 4 etapas , se aplican combustibles alternos sólidos y líquidos, dando una disposición final adecuada a residuos de otras empresas. Se han desarrollado varios proyectos que contribuyen a la preservación del medio ambiente, como son: Instalación de casa de bolsas para los gases de salida de los precalentadores de ambos hornos, Sustitución se sistemas de transporte neumático por elevadores y/ bandas. Implementación de Sistemas Electrónicos para regulación de caudal, variando la velocidad de los ventiladores en vez de compuertas. La sustitución de una banda dosificadora por un Dosificador Rotatorio. ETC. Algunas de estas modificaciones contribuyeron a que la Planta de Lagunas obtuviera en el 2009, el Primer lugar del Premio Nacional de Ahorro de Energía.

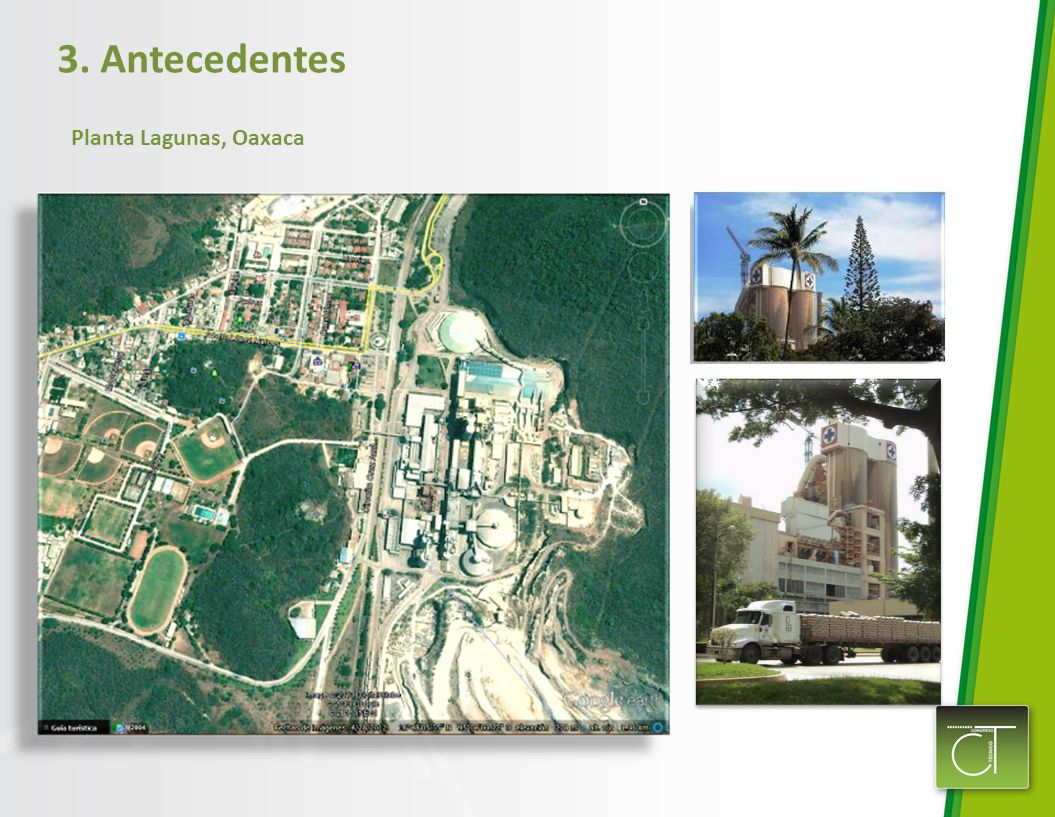

14 3. Antecedentes Planta Lagunas, Oaxaca

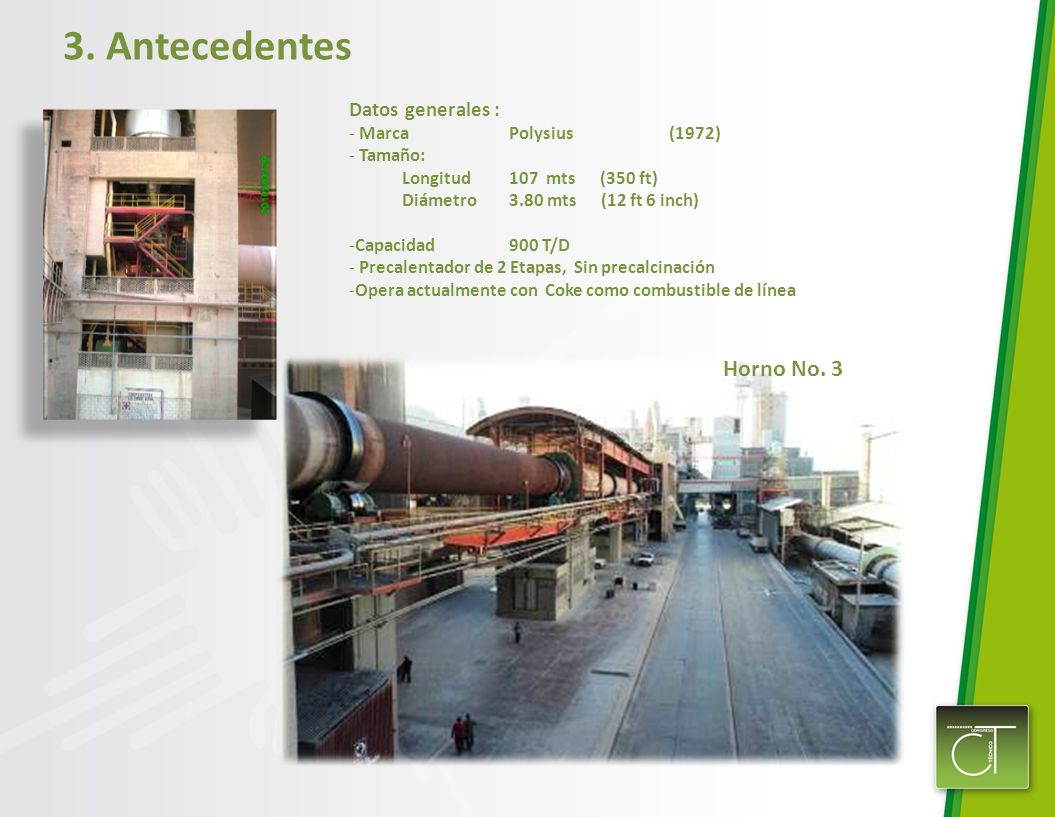

15 3. Antecedentes Horno No. 3 Datos generales : Marca Polysius (1972)
Tamaño: Longitud mts (350 ft) Diámetro 3.80 mts (12 ft 6 inch) Capacidad T/D Precalentador de 2 Etapas, Sin precalcinación Opera actualmente con Coke como combustible de línea Horno No. 3

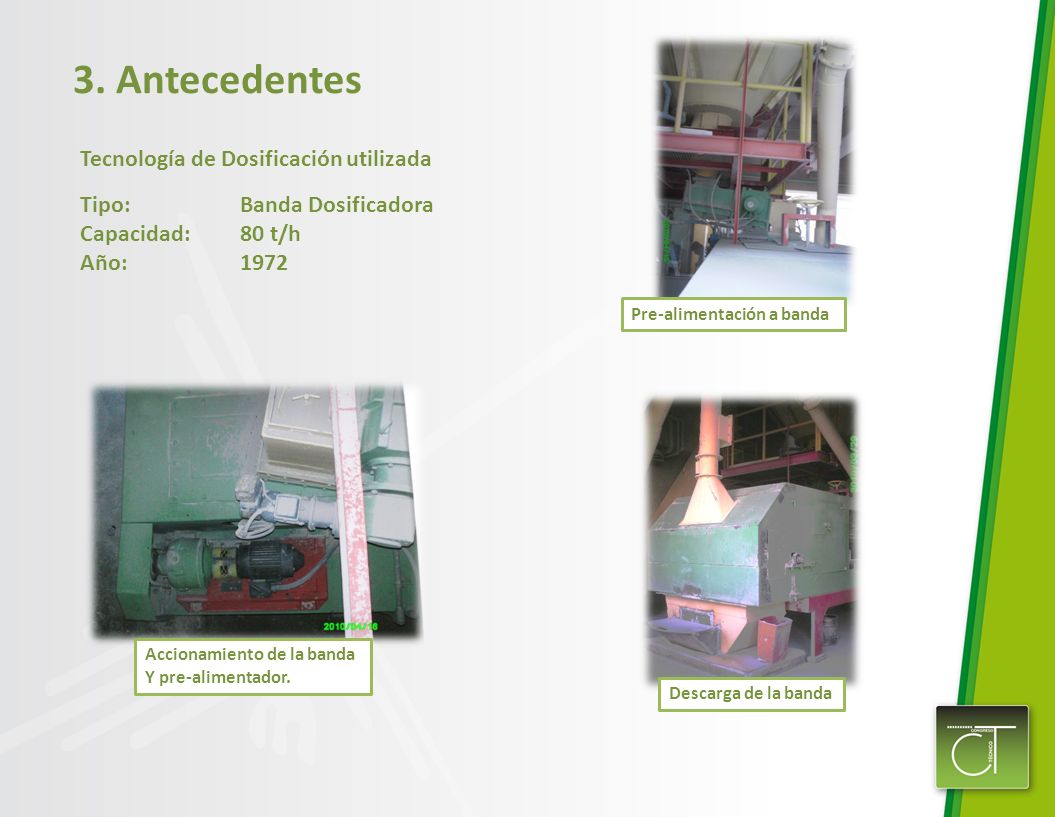

16 3. Antecedentes Tecnología de Dosificación utilizada
Tipo: Banda Dosificadora Capacidad: 80 t/h Año: Pre-alimentación a banda Accionamiento de la banda Y pre-alimentador. Descarga de la banda

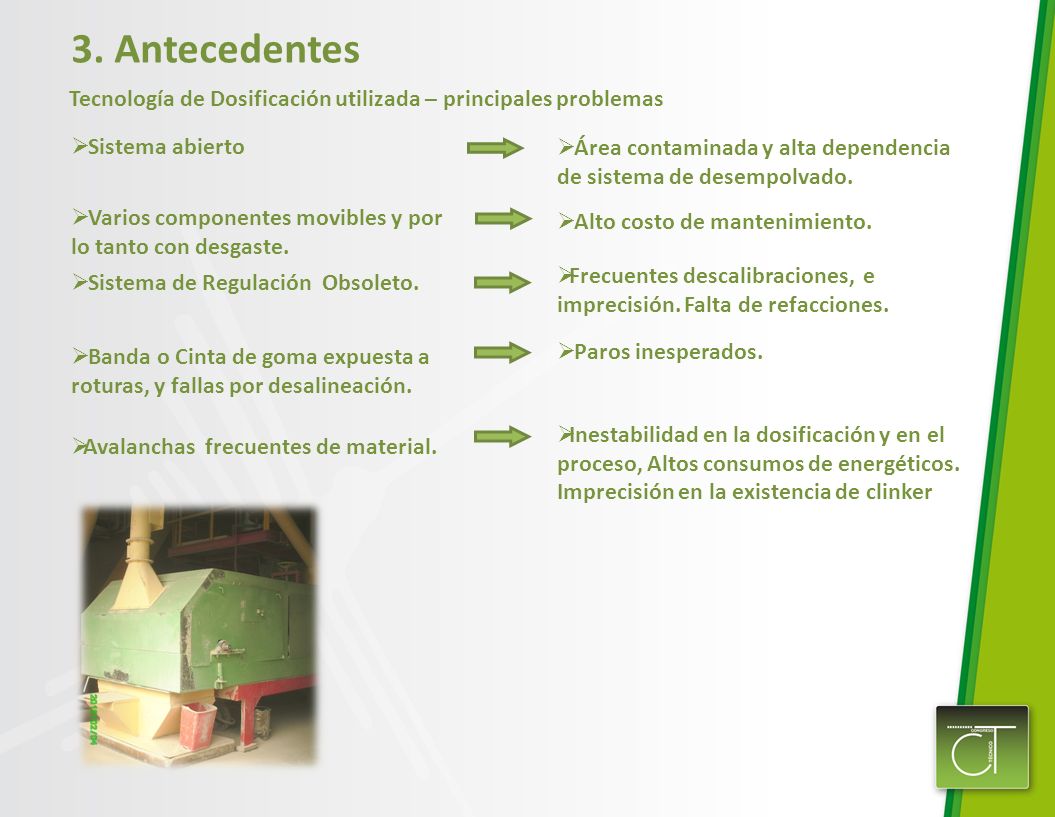

17 3. Antecedentes Tecnología de Dosificación utilizada – principales problemas Sistema abierto Varios componentes movibles y por lo tanto con desgaste. Sistema de Regulación Obsoleto. Banda o Cinta de goma expuesta a roturas, y fallas por desalineación. Avalanchas frecuentes de material. Área contaminada y alta dependencia de sistema de desempolvado. Alto costo de mantenimiento. Frecuentes descalibraciones, e imprecisión. Falta de refacciones. Paros inesperados. Inestabilidad en la dosificación y en el proceso, Altos consumos de energéticos. Imprecisión en la existencia de clinker

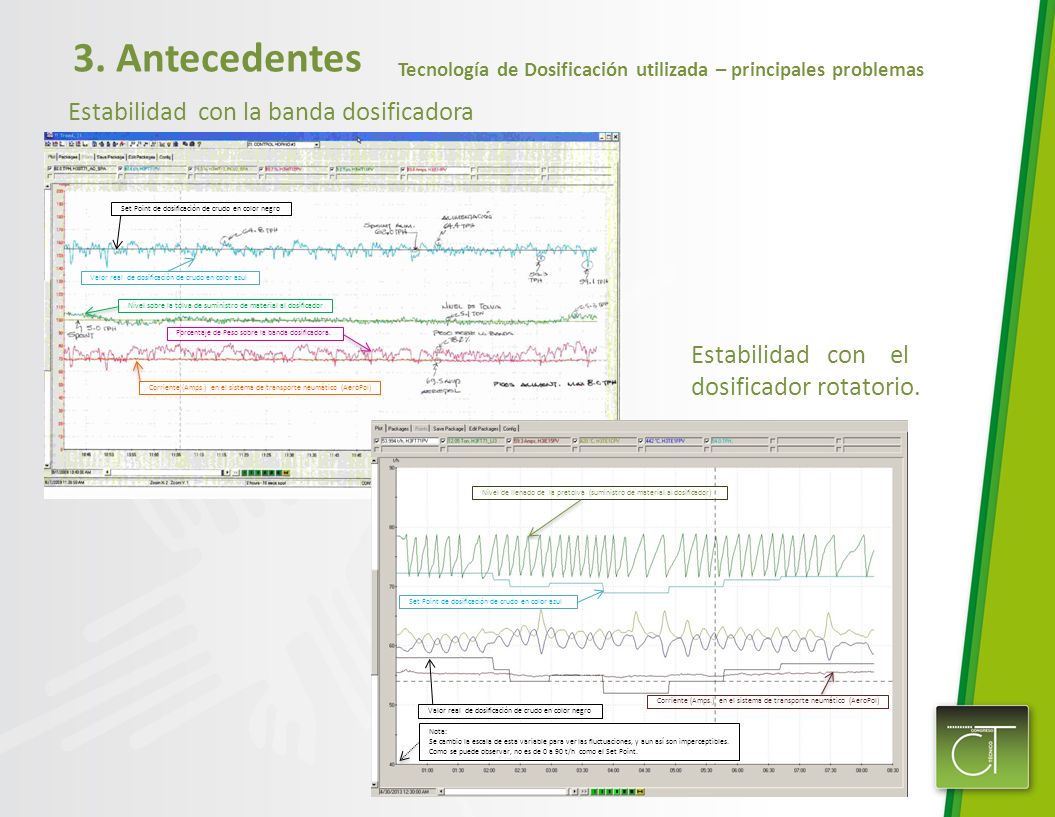

18 3. Antecedentes Estabilidad con la banda dosificadora
Tecnología de Dosificación utilizada – principales problemas Estabilidad con la banda dosificadora Set Point de dosificación de crudo en color negro Nivel sobre la tolva de suministro de material al dosificador Corriente (Amps.) en el sistema de transporte neumático (AeroPol) Porcentaje de Peso sobre la banda dosificadora. Valor real de dosificación de crudo en color azul Valor real de dosificación de crudo en color azul Estabilidad con el dosificador rotatorio. Valor real de dosificación de crudo en color negro Set Point de dosificación de crudo en color azul Nota: Se cambio la escala de esta variable para ver las fluctuaciones, y aun así son imperceptibles. Como se puede observar, no es de 0 a 90 t/h como el Set Point. Nivel de llenado de la pretolva (suministro de material al dosificador) Corriente (Amps.) en el sistema de transporte neumático (AeroPol)

19 4. Descripción del proyecto

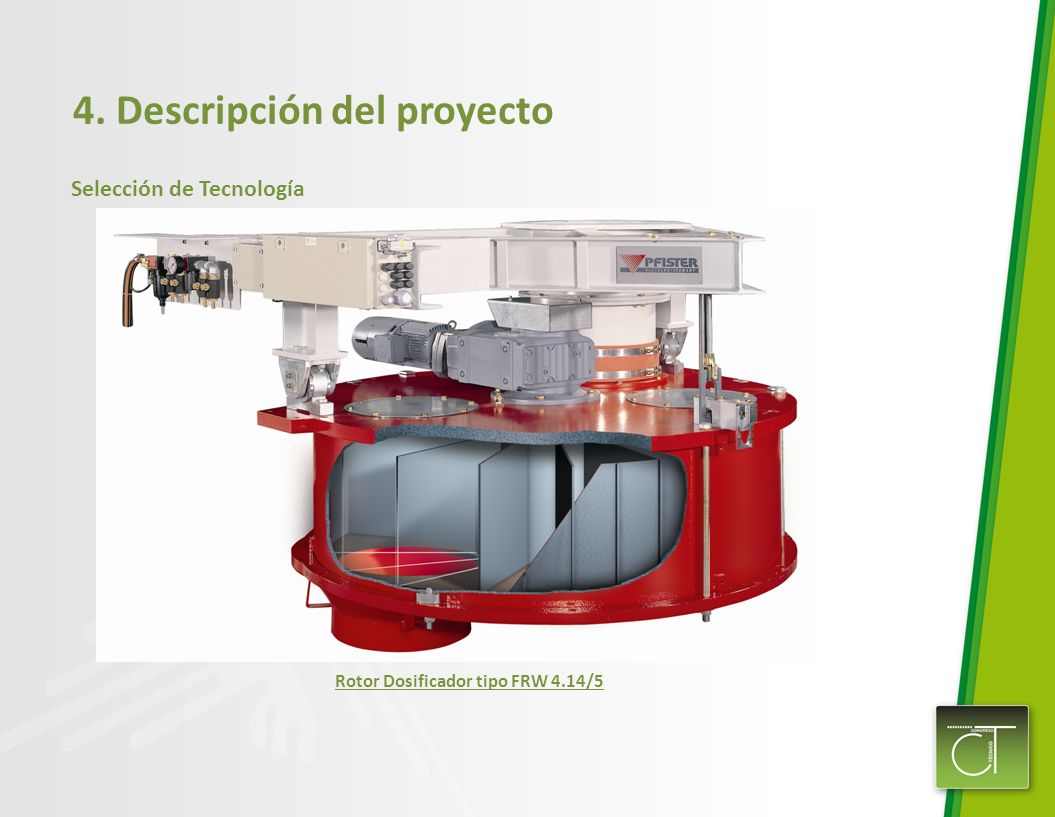

Selección de Tecnología Rotor Dosificador tipo FRW 4.14/5

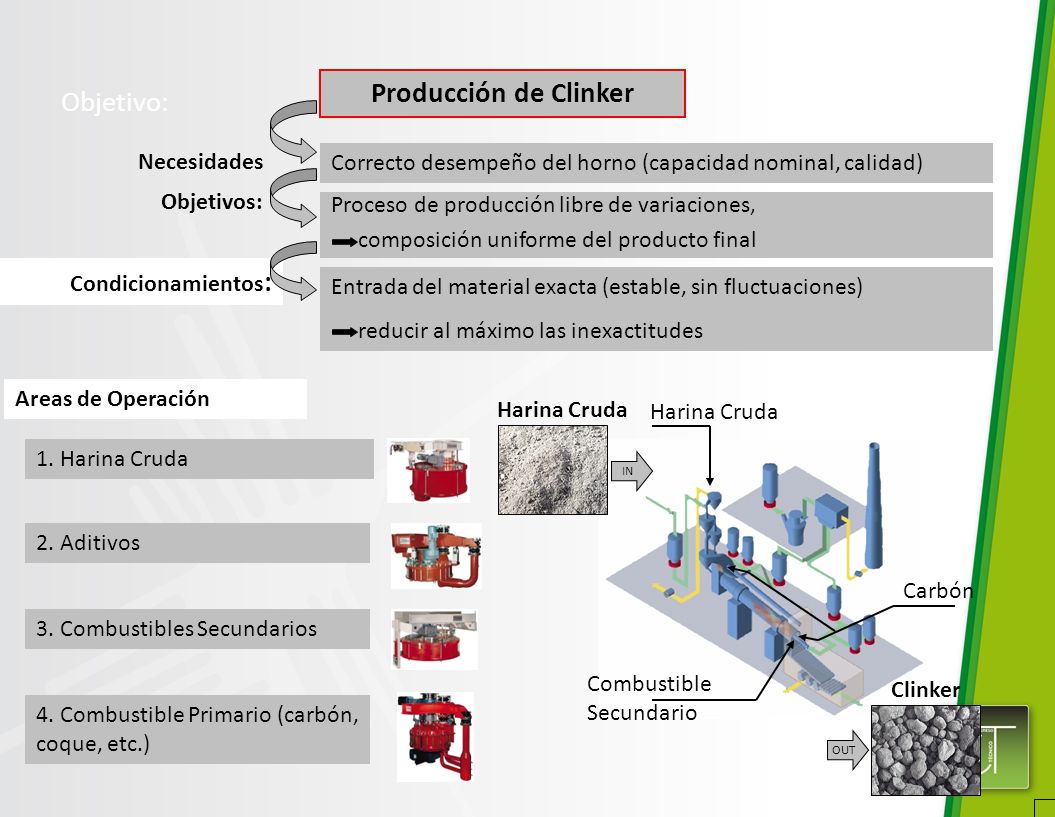

20 Producción de Clinker Objetivo: Necesidades
Correcto desempeño del horno (capacidad nominal, calidad) Objetivos: Proceso de producción libre de variaciones, composición uniforme del producto final Condicionamientos: Entrada del material exacta (estable, sin fluctuaciones) reducir al máximo las inexactitudes Areas de Operación Harina Cruda Harina Cruda 1. Harina Cruda IN 2. Aditivos Carbón 3. Combustibles Secundarios Combustible Secundario Clinker 4. Combustible Primario (carbón, coque, etc.) OUT

21 4. Descripción del proyecto

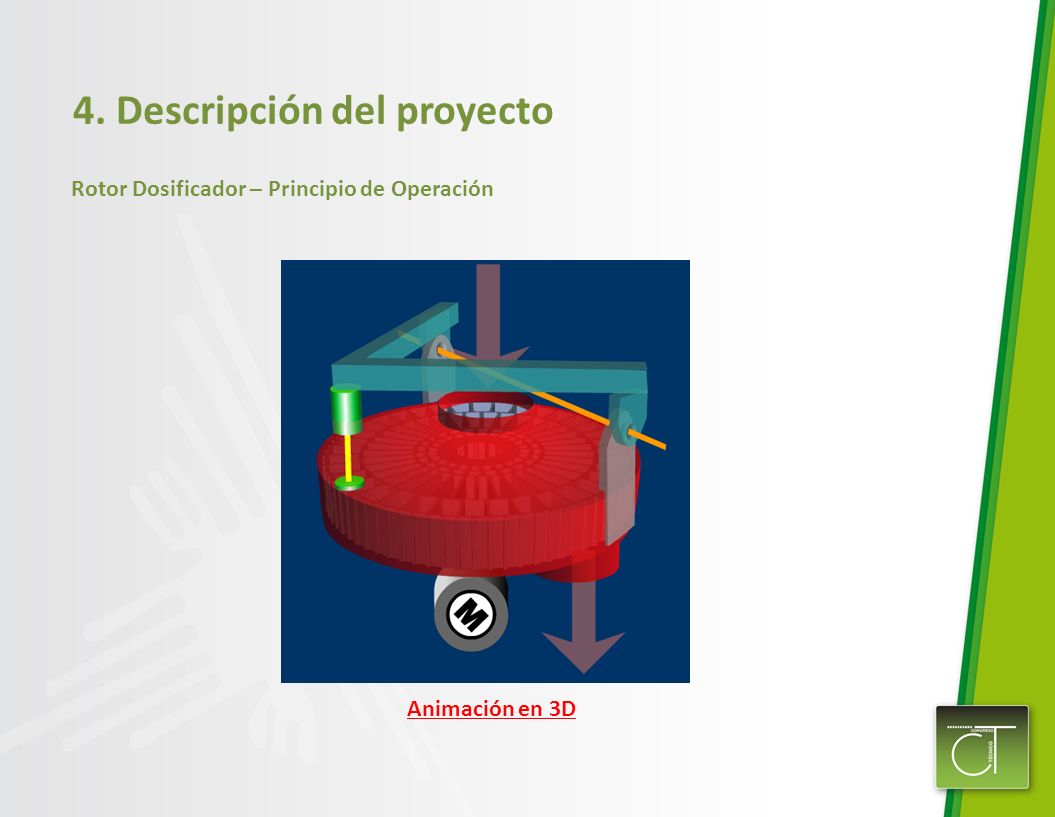

Rotor Dosificador – Principio de Operación Animación en 3D

22 4. Descripción del proyecto
Selección de Tecnología – Rotor Dosificador tipo FRW 4.14/5 Material: harina cruda Densidad: aprox. 0,7 t/m3 Capacidad: 90 t/h Rango: 1:10 Diámetro: mm Controlador: FDC Comunicación: análoga/digital & profibus-DP

23 4. Descripción del proyecto
Rotor Dosificador tipo FRW – Principio de Operación Animación en 3D

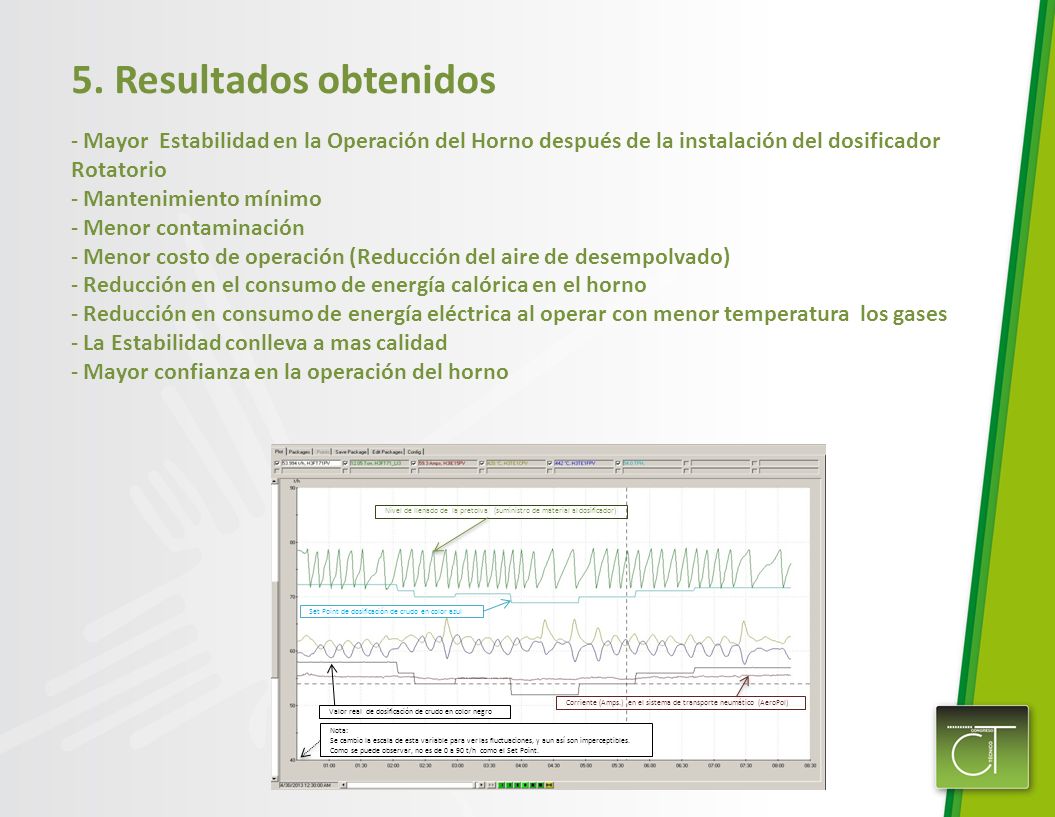

24 5. Resultados obtenidos Mayor Estabilidad en la Operación del Horno después de la instalación del dosificador Rotatorio Mantenimiento mínimo Menor contaminación Menor costo de operación (Reducción del aire de desempolvado) Reducción en el consumo de energía calórica en el horno Reducción en consumo de energía eléctrica al operar con menor temperatura los gases La Estabilidad conlleva a mas calidad Mayor confianza en la operación del horno Valor real de dosificación de crudo en color negro Set Point de dosificación de crudo en color azul Nota: Se cambio la escala de esta variable para ver las fluctuaciones, y aun así son imperceptibles. Como se puede observar, no es de 0 a 90 t/h como el Set Point. Nivel de llenado de la pretolva (suministro de material al dosificador) Corriente (Amps.) en el sistema de transporte neumático (AeroPol)

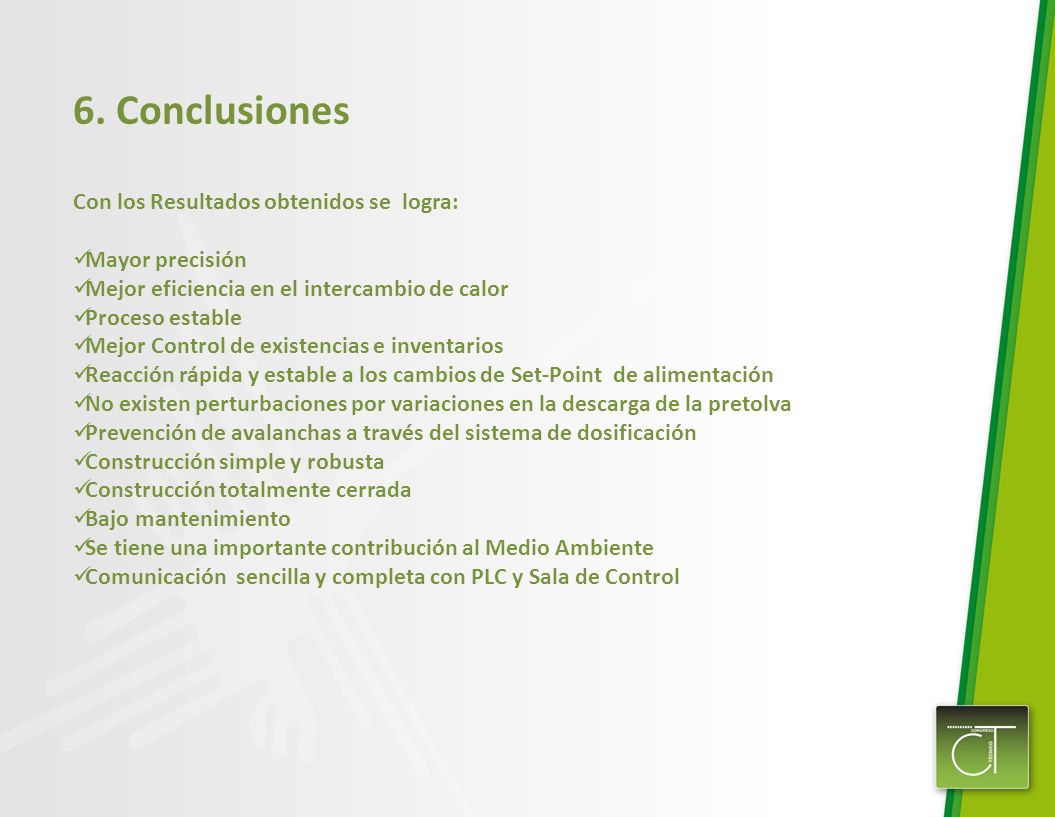

25 6. Conclusiones Con los Resultados obtenidos se logra: Mayor precisión
Mejor eficiencia en el intercambio de calor Proceso estable Mejor Control de existencias e inventarios Reacción rápida y estable a los cambios de Set-Point de alimentación No existen perturbaciones por variaciones en la descarga de la pretolva Prevención de avalanchas a través del sistema de dosificación Construcción simple y robusta Construcción totalmente cerrada Bajo mantenimiento Se tiene una importante contribución al Medio Ambiente Comunicación sencilla y completa con PLC y Sala de Control
