Ing. Kenneth S. Smith Octubre de 2009

Presentaciones similares


Presentación del tema: "Ing. Kenneth S. Smith Octubre de 2009"— Transcripción de la presentación:

1 Ing. Kenneth S. Smith Octubre de 2009
“Reforma Energética” Ing. Kenneth S. Smith Octubre de 2009

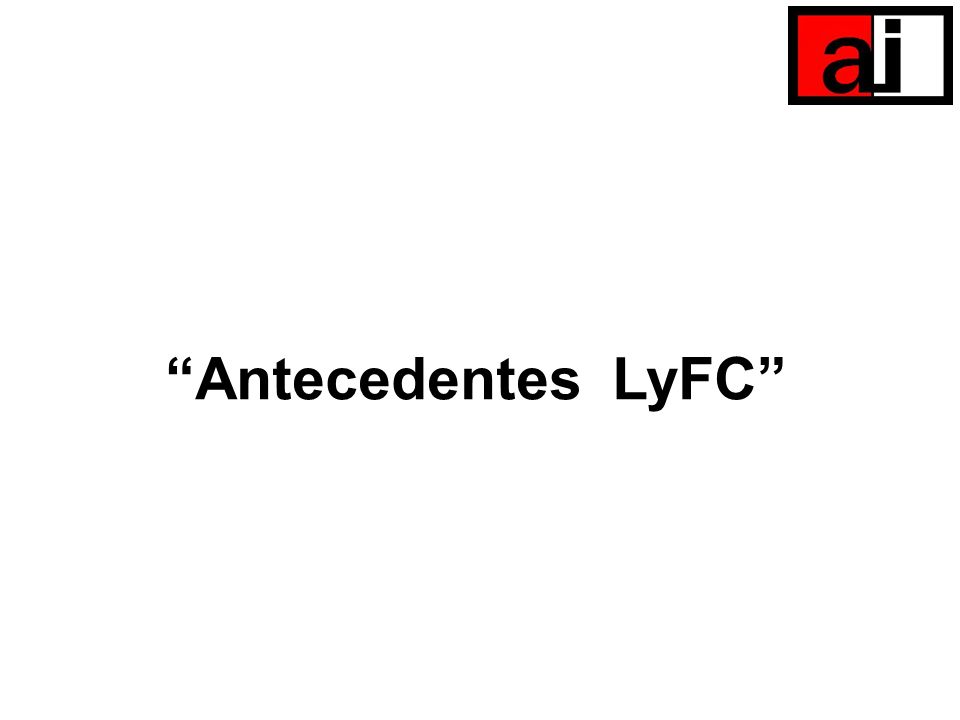

2 “Antecedentes LyFC”

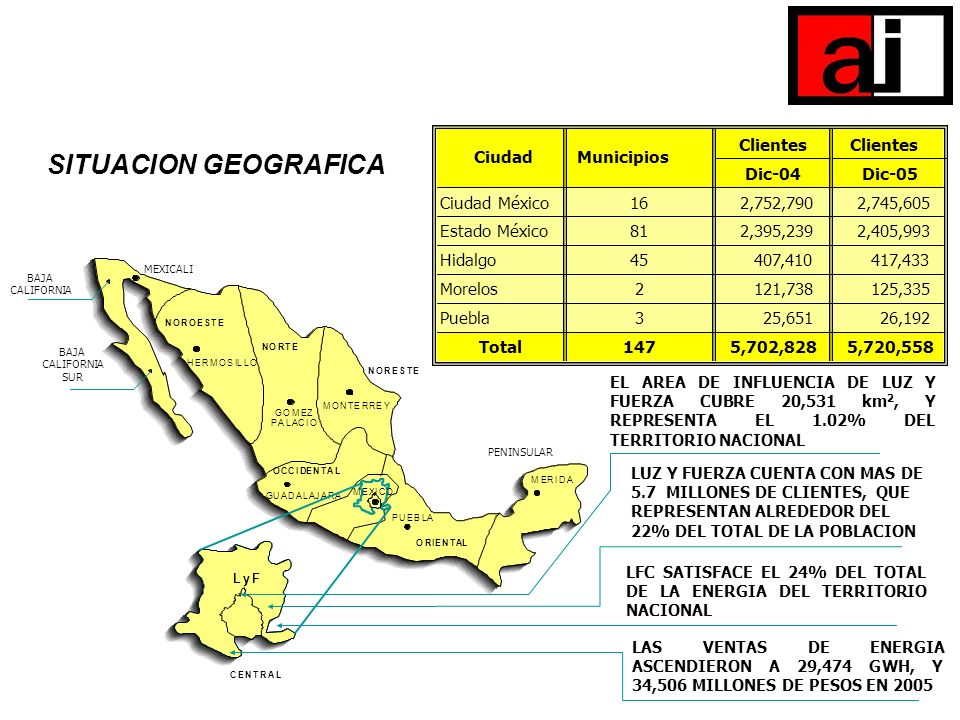

3 SITUACION GEOGRAFICA Clientes Dic-04 Ciudad México 16 2,752,790
Estado México 81 2,395,239 Hidalgo 45 407,410 Morelos 2 121,738 Puebla 3 25,651 Total 147 5,702,828 Ciudad Municipios Dic-05 2,745,605 2,405,993 417,433 125,335 26,192 5,720,558 H E R M O S I L G Z P A C U D J B N T Y X BAJA CALIFORNIA BAJA CALIFORNIA SUR MEXICALI PENINSULAR EL AREA DE INFLUENCIA DE LUZ Y FUERZA CUBRE 20,531 km2, Y REPRESENTA EL 1.02% DEL TERRITORIO NACIONAL LUZ Y FUERZA CUENTA CON MAS DE 5.7 MILLONES DE CLIENTES, QUE REPRESENTAN ALREDEDOR DEL 22% DEL TOTAL DE LA POBLACION C E N T R A L y F LFC SATISFACE EL 24% DEL TOTAL DE LA ENERGIA DEL TERRITORIO NACIONAL LAS VENTAS DE ENERGIA ASCENDIERON A 29,474 GWH, Y 34,506 MILLONES DE PESOS EN 2005

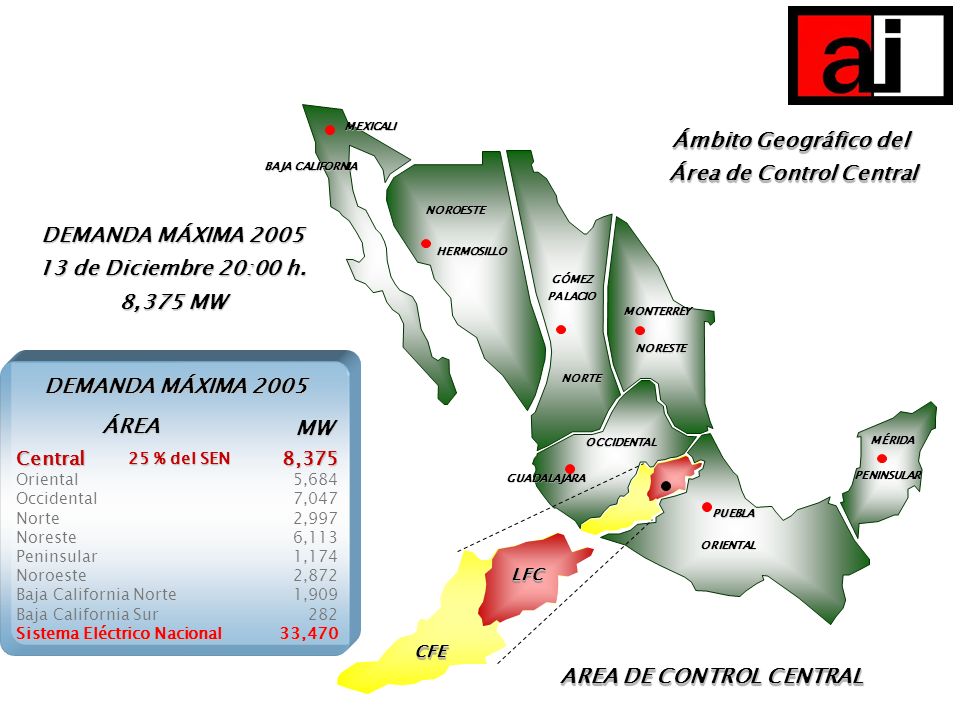

4 Área de Control Central AREA DE CONTROL CENTRAL
ORIENTAL OCCIDENTAL NORESTE NORTE NOROESTE BAJA CALIFORNIA HERMOSILLO GÓMEZ PALACIO MONTERREY GUADALAJARA PUEBLA MÉRIDA MEXICALI PENINSULAR Ámbito Geográfico del Área de Control Central DEMANDA MÁXIMA 2005 13 de Diciembre 20:00 h. 8,375 MW DEMANDA MÁXIMA 2005 ÁREA MW Central Oriental Occidental Norte Noreste Peninsular Noroeste Baja California Norte Baja California Sur Sistema Eléctrico Nacional 8,375 5,684 7,047 2,997 6,113 1,174 2,872 1,909 282 33,470 25 % del SEN AMBITO GEOGRÁFICO El Área de Control Central (ACC) es una de las ocho zonas de control del Sistema Eléctrico del País y garantiza el suministro de Energía en el Distrito Federal y el Estado de México, así como en parte de los estados de Hidalgo, Puebla, Morelos y Michoacán. La demanda máxima que se suministra en el ACC representa el 27% de la demanda a nivel nacional y cuya responsabilidad operativa esta a cargo de LyFC. CFE LFC AREA DE CONTROL CENTRAL

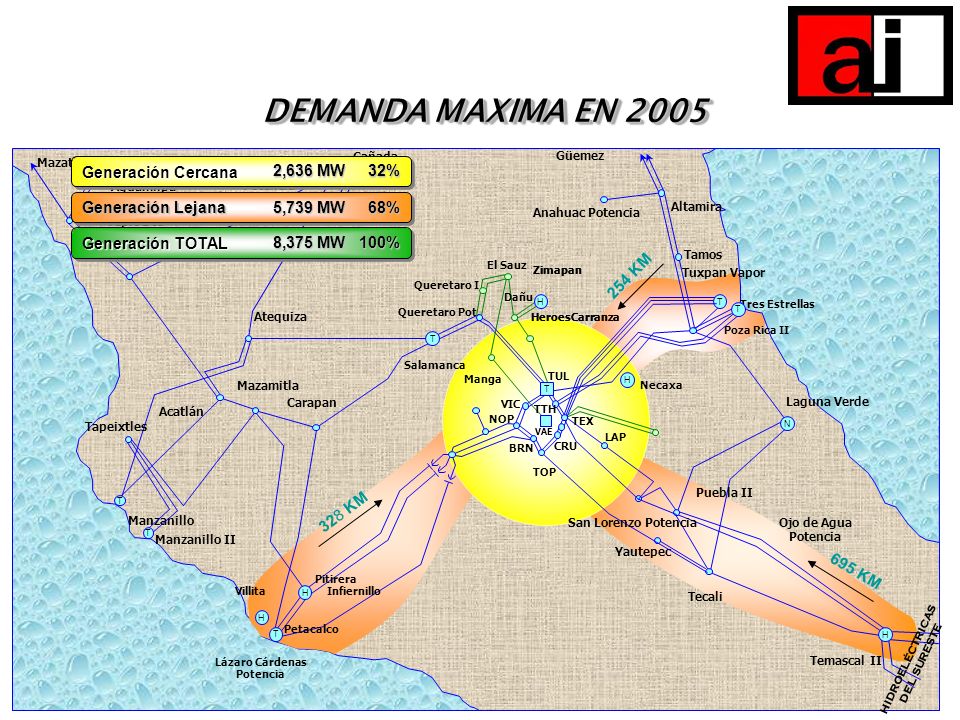

5 DEMANDA MAXIMA EN 2005 Cañada H T Mazatlan Dos Aguamilpa Tepic Dos Tesistán Acatlán Atequiza Mazamitla Carapan Manzanillo Aguascalientes Potencia Salamanca Infiernillo Villita Petacalco Pitirera Zimapan Queretaro Pot. Manga HeroesCarranza El Sauz Dañu Manzanillo II Tapeixtles Queretaro I Lázaro Cárdenas 328 KM Güemez N T Anahuac Potencia Altamira Tuxpan Vapor Laguna Verde Zimapan HeroesCarranza Poza Rica II Tres Estrellas Tamos 254 KM Generación Cercana 2,636 MW % Generación Lejana 5,739 MW % Generación TOTAL 8,375 MW 100% H Necaxa VIC CRU TOP TUL TEX NOP BRN VAE T TTH Temascal II H Ojo de Agua Potencia Puebla II Tecali Yautepec LAP 695 KM San Lorenzo Potencia HIDROELÉCTRICAS DEL SURESTE CONDICION OPERATIVA EN LA ZONA METROPOLITANA DE LA CIUDAD DE MEXICO La generación cercana (menos de 200 Km. de distancia) en la ZMCM es del orden de 39% de su demanda total. Para atender el suministro de demanda complementario se importa el 61% de energía de centros de generación lejanos ( Km.) cuando lo recomendable para un sistema eléctrico confiable es un mínimo de 50%. Lo anterior da como resultado el riesgo creciente de colapsos de voltaje en la zona.

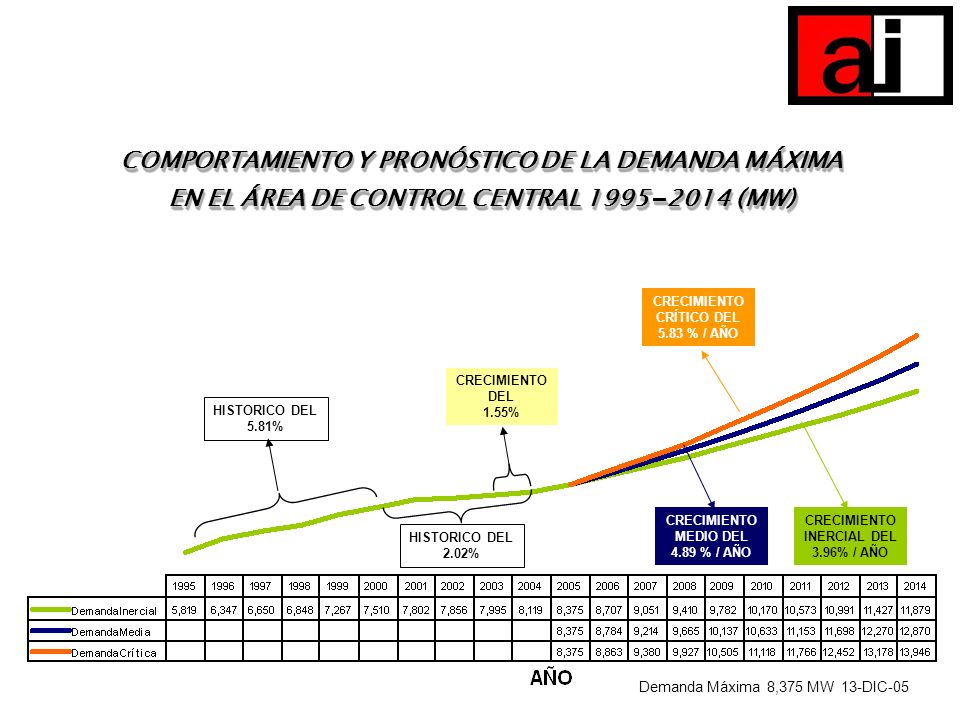

6 COMPORTAMIENTO Y PRONÓSTICO DE LA DEMANDA MÁXIMA
EN EL ÁREA DE CONTROL CENTRAL 1995 –2014 (MW) CRECIMIENTO CRÍTICO DEL 5.83 % / AÑO CRECIMIENTO DEL 1.55% HISTORICO DEL 5.81% Potencia Integrada LFC último (MWH/H) CCrit % CMed. 5.5% CMod % CAño 5.8% 000911 CRECIMIENTO MEDIO DEL 4.89 % / AÑO CRECIMIENTO INERCIAL DEL 3.96% / AÑO HISTORICO DEL 2.02% Demanda Máxima 8,375 MW 13-DIC-05

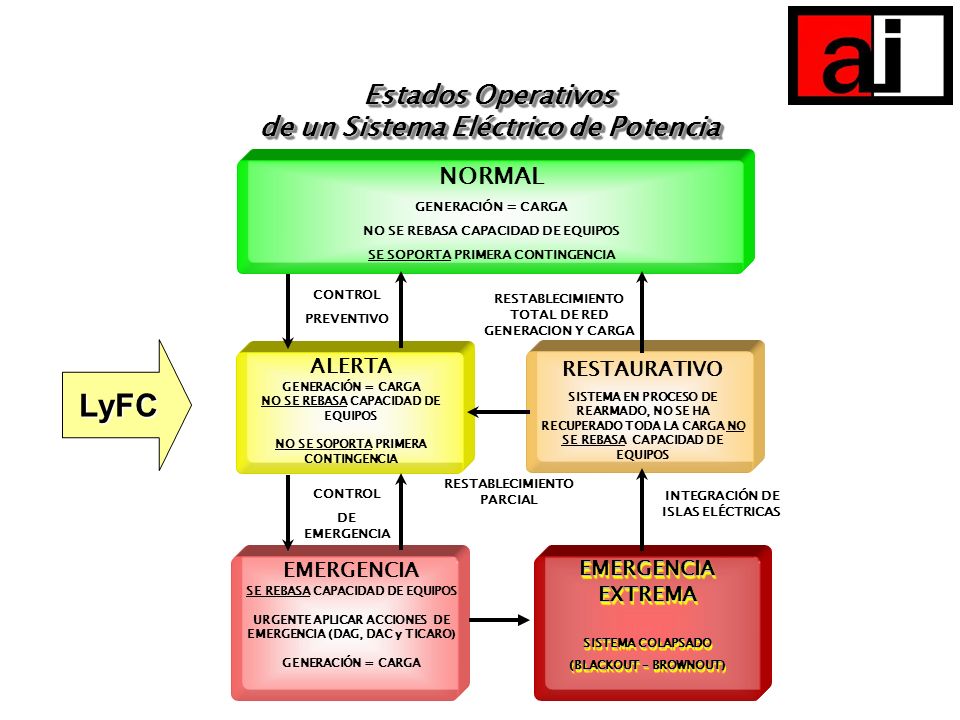

7 de un Sistema Eléctrico de Potencia
Estados Operativos de un Sistema Eléctrico de Potencia NORMAL GENERACIÓN = CARGA NO SE REBASA CAPACIDAD DE EQUIPOS SE SOPORTA PRIMERA CONTINGENCIA RESTAURATIVO SISTEMA EN PROCESO DE REARMADO, NO SE HA RECUPERADO TODA LA CARGA NO SE REBASA CAPACIDAD DE EQUIPOS EMERGENCIA SE REBASA CAPACIDAD DE EQUIPOS URGENTE APLICAR ACCIONES DE EMERGENCIA (DAG, DAC y TICARO) EMERGENCIA EXTREMA SISTEMA COLAPSADO (BLACKOUT – BROWNOUT) ALERTA NO SE SOPORTA PRIMERA CONTINGENCIA CONTROL DE EMERGENCIA INTEGRACIÓN DE ISLAS ELÉCTRICAS RESTABLECIMIENTO TOTAL DE RED GENERACION Y CARGA RESTABLECIMIENTO PARCIAL PREVENTIVO LyFC La falta de generación cercana y el constante incremento de la demanda de energía eléctrica, ha originado que el Área de Control Central se encuentre operando de manera continua en estado de ALERTA

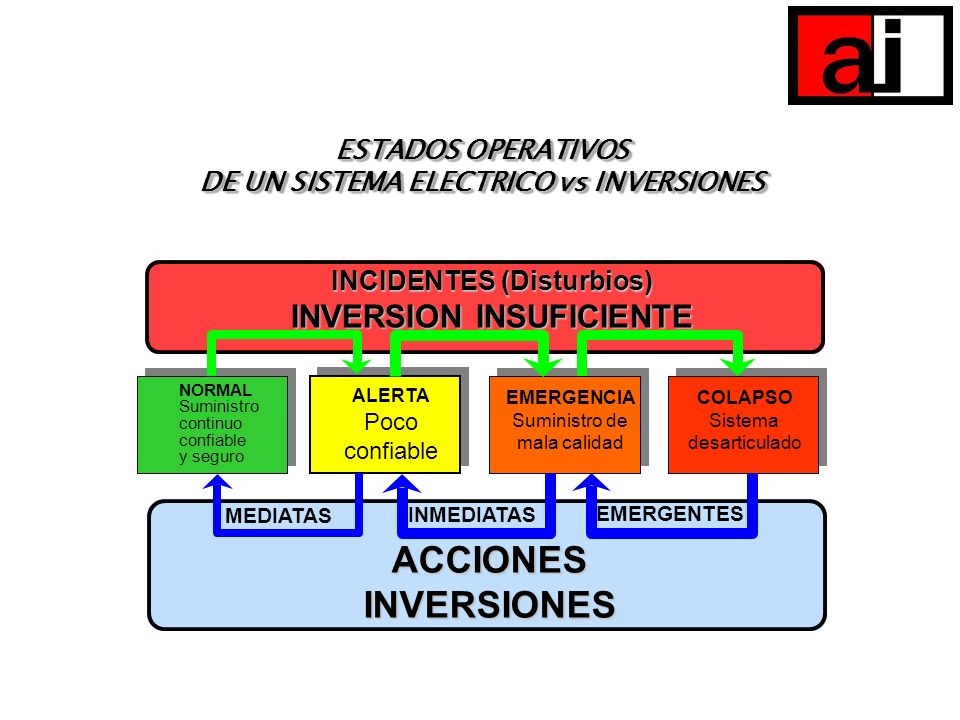

8 DE UN SISTEMA ELECTRICO vs INVERSIONES
ESTADOS OPERATIVOS DE UN SISTEMA ELECTRICO vs INVERSIONES INCIDENTES (Disturbios) INVERSION INSUFICIENTE NORMAL Suministro continuo confiable y seguro ALERTA Poco EMERGENCIA Suministro de mala calidad COLAPSO Sistema desarticulado MEDIATAS INMEDIATAS EMERGENTES ACCIONES INVERSIONES

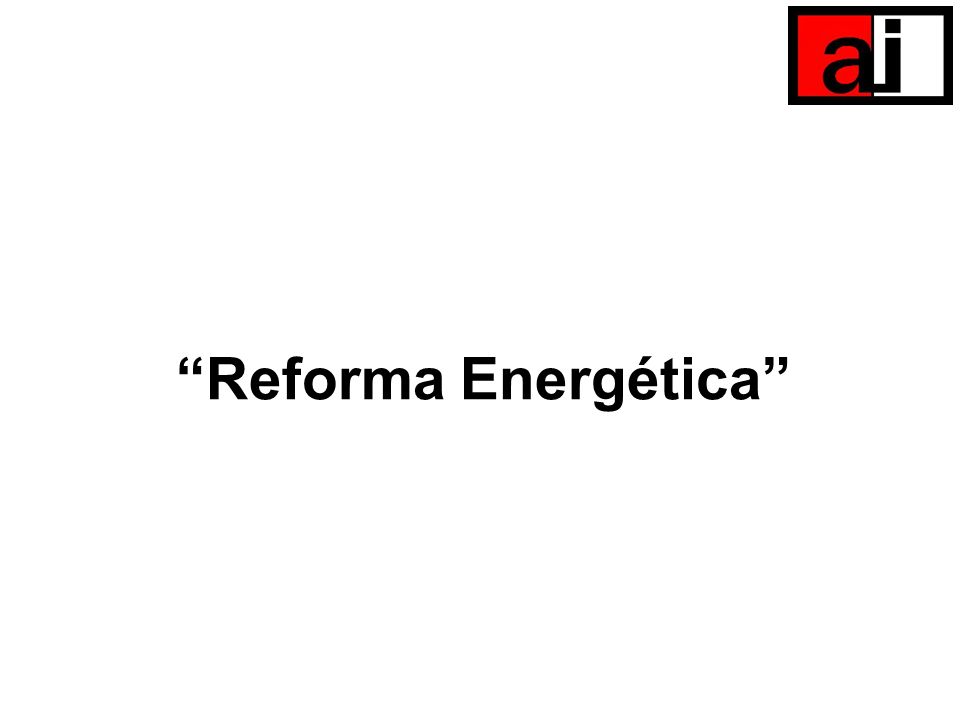

9 “Reforma Energética”

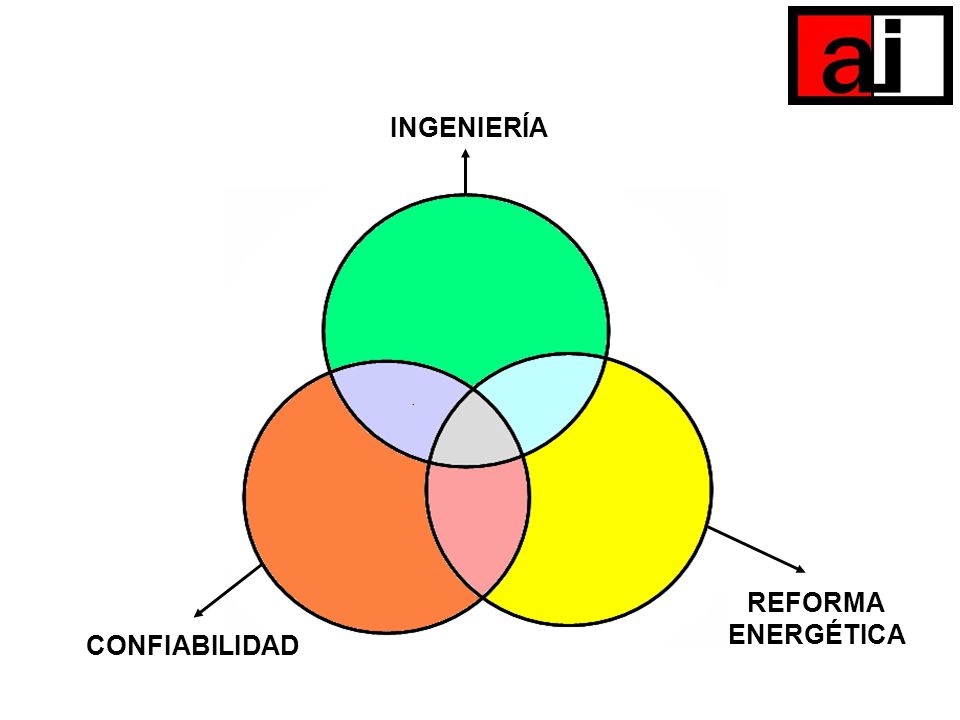

10 INGENIERÍA REFORMA ENERGÉTICA CONFIABILIDAD

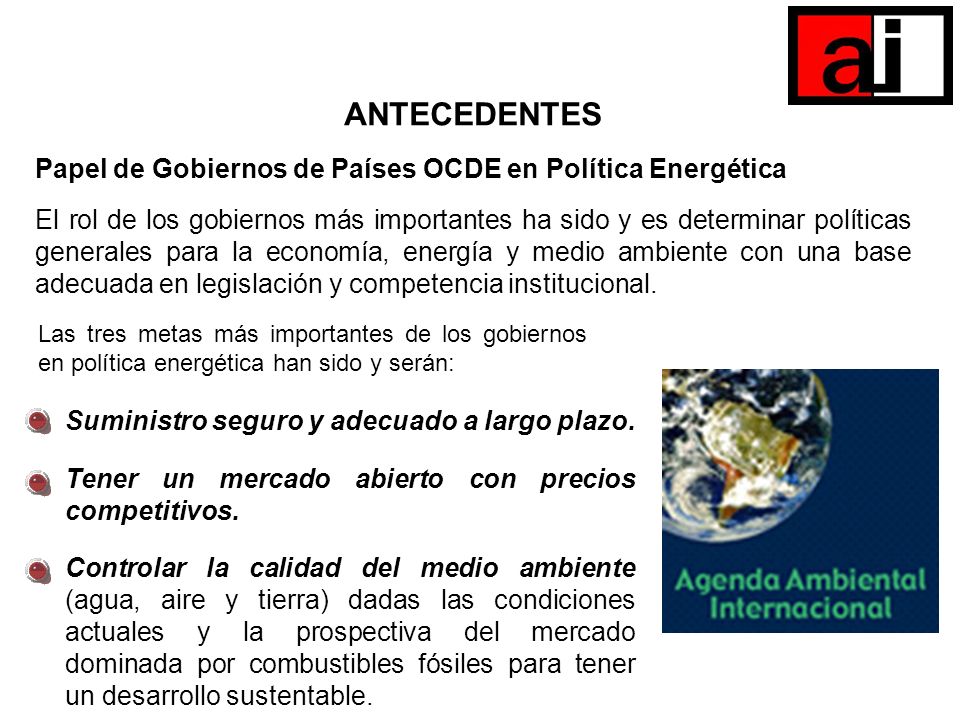

11 ANTECEDENTES Papel de Gobiernos de Países OCDE en Política Energética
El rol de los gobiernos más importantes ha sido y es determinar políticas generales para la economía, energía y medio ambiente con una base adecuada en legislación y competencia institucional. Las tres metas más importantes de los gobiernos en política energética han sido y serán: Suministro seguro y adecuado a largo plazo. Tener un mercado abierto con precios competitivos. Controlar la calidad del medio ambiente (agua, aire y tierra) dadas las condiciones actuales y la prospectiva del mercado dominada por combustibles fósiles para tener un desarrollo sustentable.

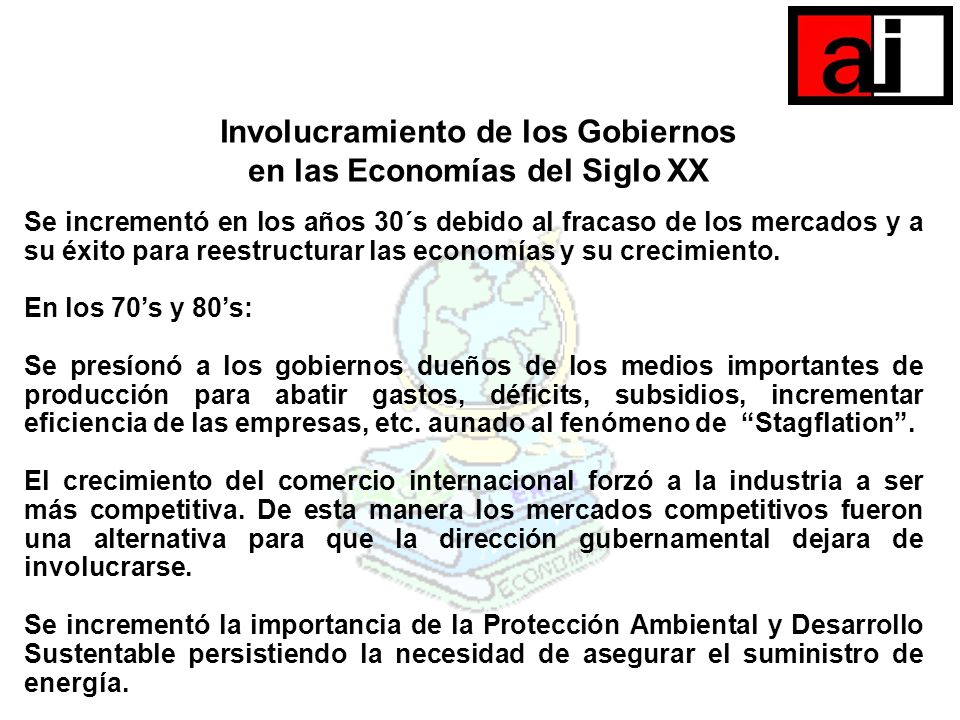

12 en las Economías del Siglo XX
Involucramiento de los Gobiernos en las Economías del Siglo XX Se incrementó en los años 30´s debido al fracaso de los mercados y a su éxito para reestructurar las economías y su crecimiento. En los 70’s y 80’s: Se presíonó a los gobiernos dueños de los medios importantes de producción para abatir gastos, déficits, subsidios, incrementar eficiencia de las empresas, etc. aunado al fenómeno de “Stagflation”. El crecimiento del comercio internacional forzó a la industria a ser más competitiva. De esta manera los mercados competitivos fueron una alternativa para que la dirección gubernamental dejara de involucrarse. Se incrementó la importancia de la Protección Ambiental y Desarrollo Sustentable persistiendo la necesidad de asegurar el suministro de energía.

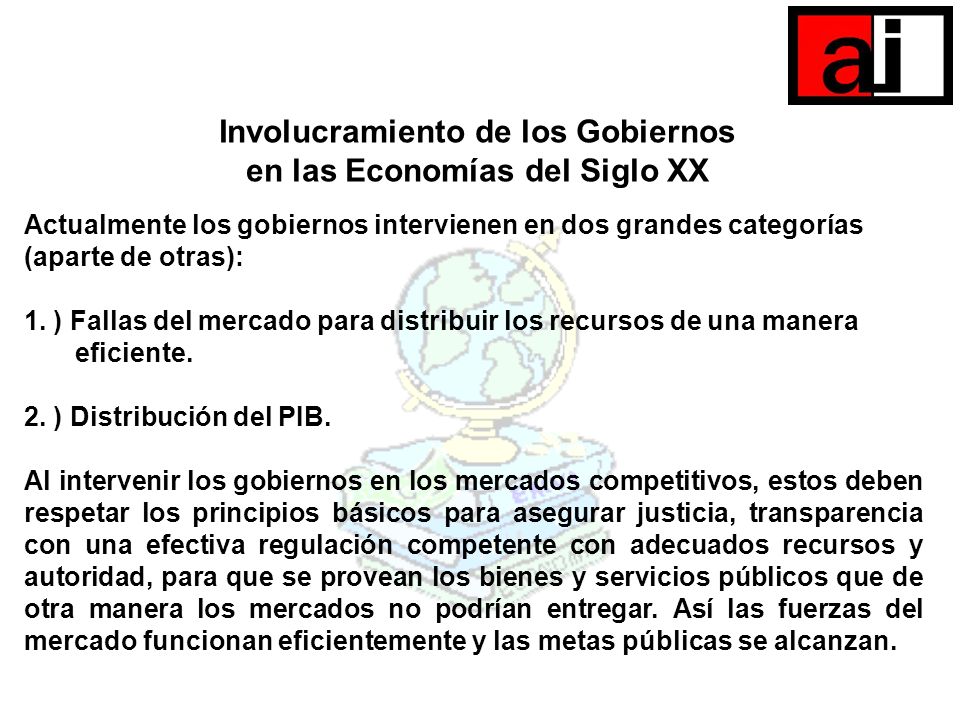

13 en las Economías del Siglo XX
Involucramiento de los Gobiernos en las Economías del Siglo XX Actualmente los gobiernos intervienen en dos grandes categorías (aparte de otras): 1. ) Fallas del mercado para distribuir los recursos de una manera eficiente. 2. ) Distribución del PIB. Al intervenir los gobiernos en los mercados competitivos, estos deben respetar los principios básicos para asegurar justicia, transparencia con una efectiva regulación competente con adecuados recursos y autoridad, para que se provean los bienes y servicios públicos que de otra manera los mercados no podrían entregar. Así las fuerzas del mercado funcionan eficientemente y las metas públicas se alcanzan.

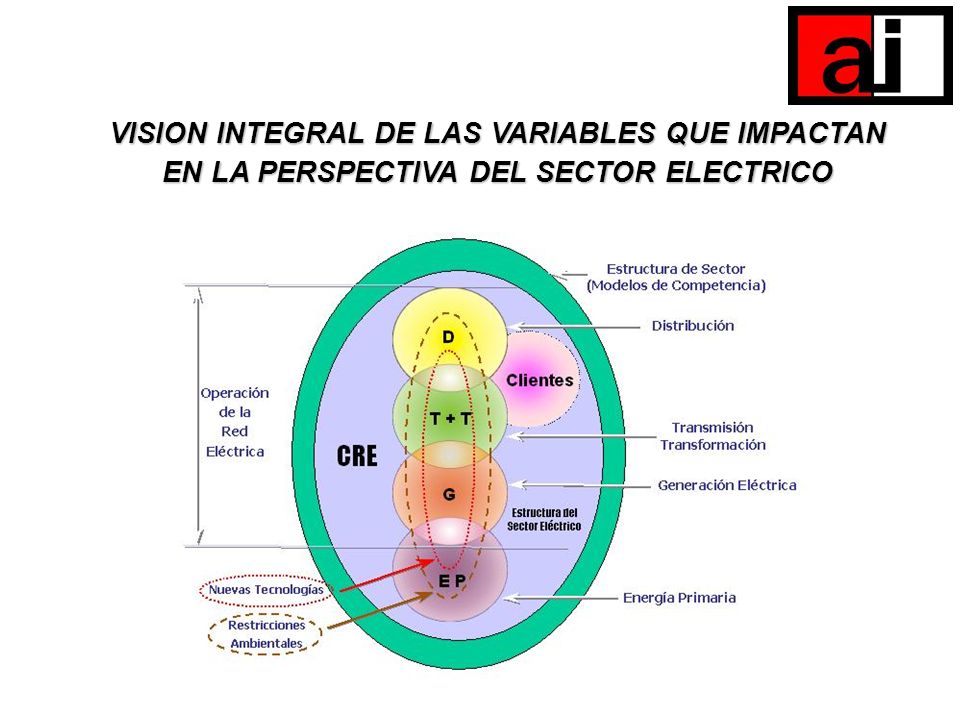

14 VISION INTEGRAL DE LAS VARIABLES QUE IMPACTAN EN LA PERSPECTIVA DEL SECTOR ELECTRICO

15

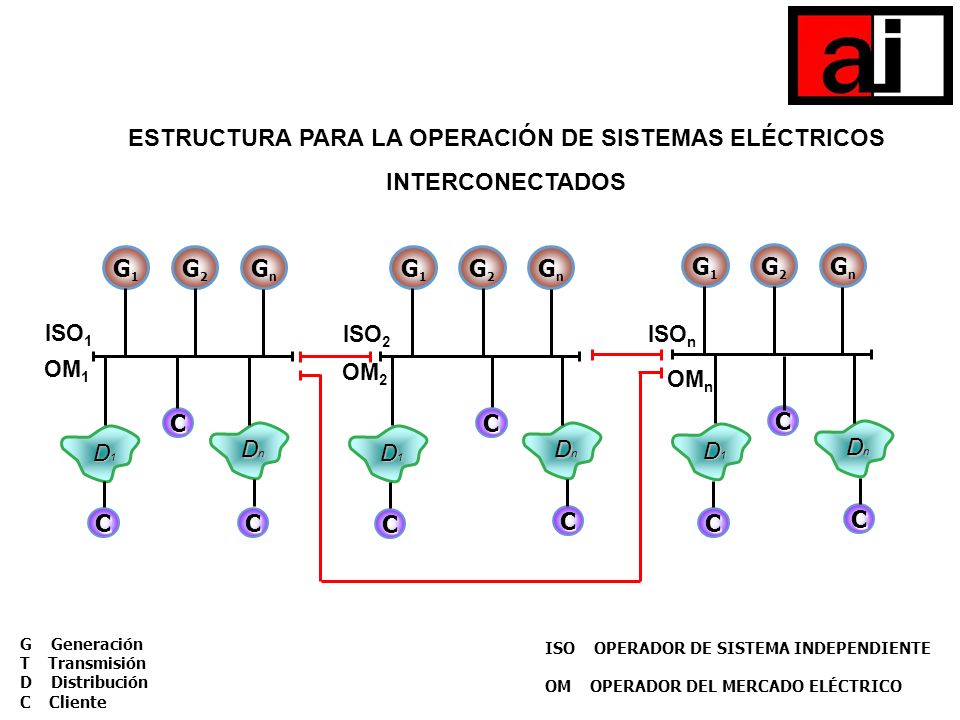

16 ESTRUCTURA PARA LA OPERACIÓN DE SISTEMAS ELÉCTRICOS
INTERCONECTADOS G1 G2 Gn G1 G2 Gn G1 G2 Gn ISO1 ISO2 ISOn OM1 OM2 OMn C C C D1 Dn D1 Dn D1 Dn C C C C C C G Generación T Transmisión D Distribución C Cliente G Generación T Transmisión D Distribución C Cliente ISO OPERADOR DE SISTEMA INDEPENDIENTE OM OPERADOR DEL MERCADO ELÉCTRICO

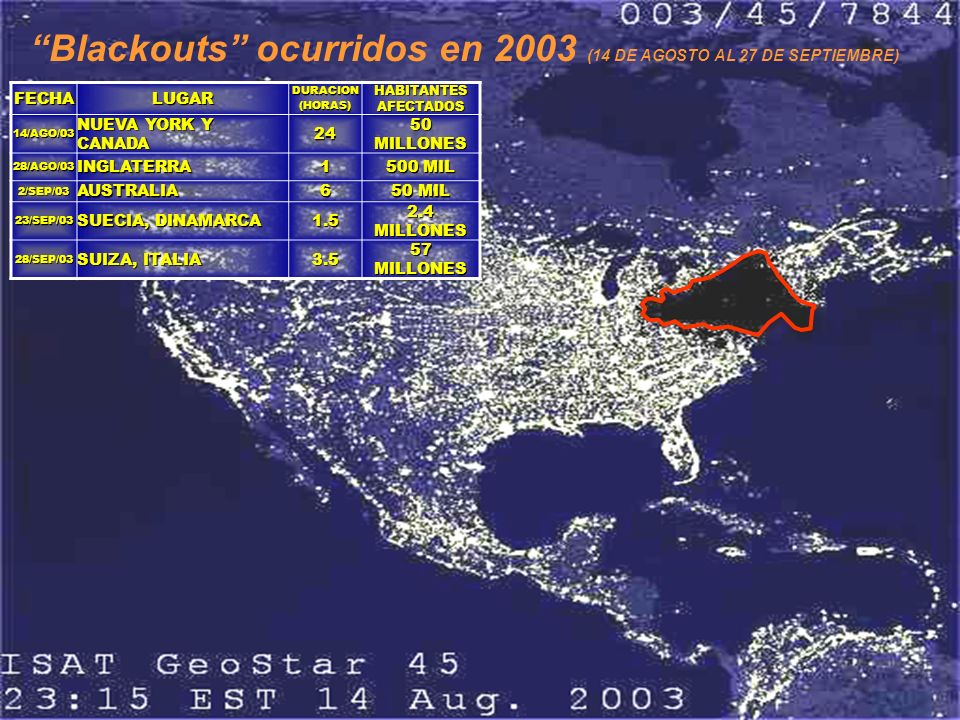

17 “Blackouts” ocurridos en 2003 (14 DE AGOSTO AL 27 DE SEPTIEMBRE)
FECHA LUGAR DURACION (HORAS) HABITANTES AFECTADOS 14/AGO/03 NUEVA YORK Y CANADA 24 50 MILLONES 28/AGO/03 INGLATERRA 1 500 MIL 2/SEP/03 AUSTRALIA 6 50 MIL 23/SEP/03 SUECIA, DINAMARCA 1.5 2.4 MILLONES 28/SEP/03 SUIZA, ITALIA 3.5 57 MILLONES “Blackouts” ocurridos en 2003 Noreste de los Estados Unidos de América y Sureste del Canada Inglaterra (Londres) Australia (Sydney) Dinamarca y Suecia Italia En la mayoría de estos Sistemas Eléctricos de Potencia se presentó una gran dependencia de generación lejana, y el efecto ante contingencias críticas fue la presencia de COLAPSOS POR BAJO VOLTAJE

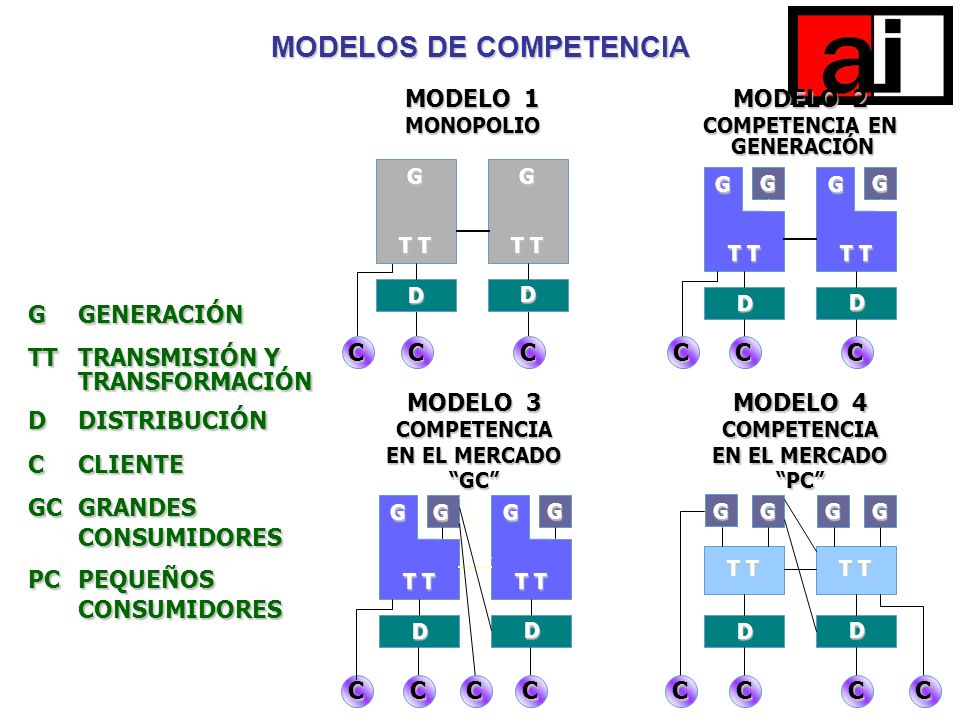

18 MODELOS DE COMPETENCIA
MODELO 1 MONOPOLIO MODELO 2 COMPETENCIA EN GENERACIÓN G G G G G G T T T T T T T T D D D D G GENERACIÓN TT TRANSMISIÓN Y TRANSFORMACIÓN D DISTRIBUCIÓN C CLIENTE GC GRANDES CONSUMIDORES PC PEQUEÑOS C C C C C C MODELO 3 COMPETENCIA EN EL MERCADO “GC” MODELO 4 COMPETENCIA EN EL MERCADO “PC” G G G G G G G G T T T T T T T T D D D D C C C C C C C C

19 PROPIEDAD MODELOS DE COMPETENCIA MODELO 1 MODELO 2 MODELO 3 MODELO 4
COMPETENCIA EN EL MERCADO DE GRANDES CONSUMIDORES (GC) COMPETENCIA EN EL MERCADO DE PEQUEÑOS CONSUMIDORES (PC) PROPIEDAD DEL ESTADO CORPORACIÓN PÚBLICA CON AUTONOMÍA DE GESTIÓN CORPORACIÓN PRIVADA PROPIEDAD MONOPOLIO COMPETENCIA EN GENERACIÓN ACCESO A LA RED DE TRANSMISIÓN Y AL MERCADO ELÉCTRICO CONTRATOS DE COMPRA DE ENERGÍA ACCESO A LA RED DE DISTRIBUCIÓN

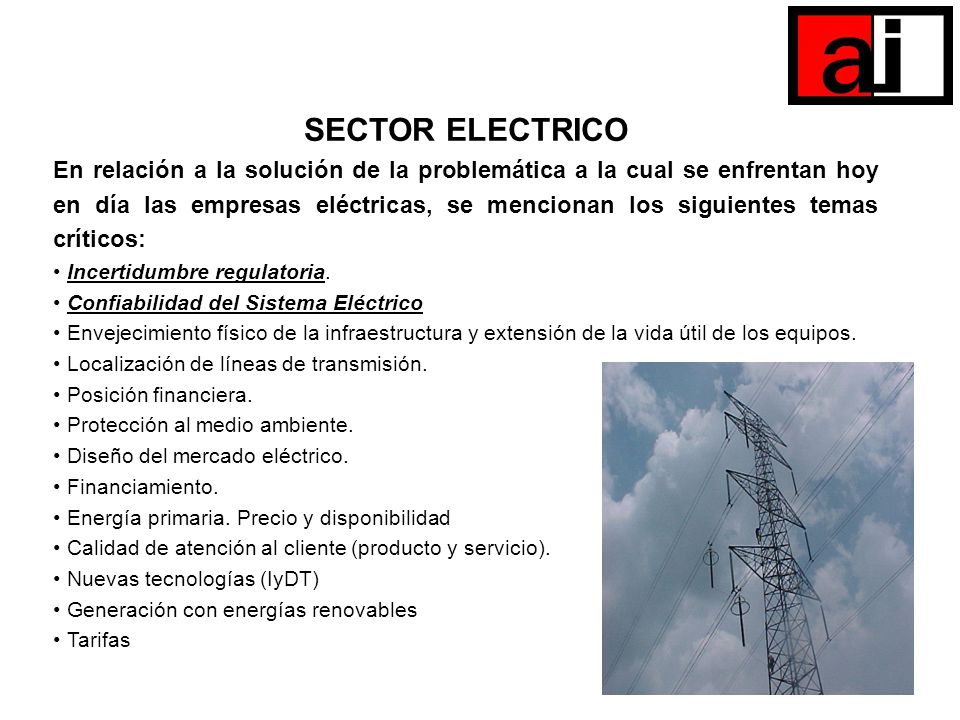

20 SECTOR ELECTRICO En relación a la solución de la problemática a la cual se enfrentan hoy en día las empresas eléctricas, se mencionan los siguientes temas críticos: Incertidumbre regulatoria. Confiabilidad del Sistema Eléctrico Envejecimiento físico de la infraestructura y extensión de la vida útil de los equipos. Localización de líneas de transmisión. Posición financiera. Protección al medio ambiente. Diseño del mercado eléctrico. Financiamiento. Energía primaria. Precio y disponibilidad Calidad de atención al cliente (producto y servicio). Nuevas tecnologías (IyDT) Generación con energías renovables Tarifas

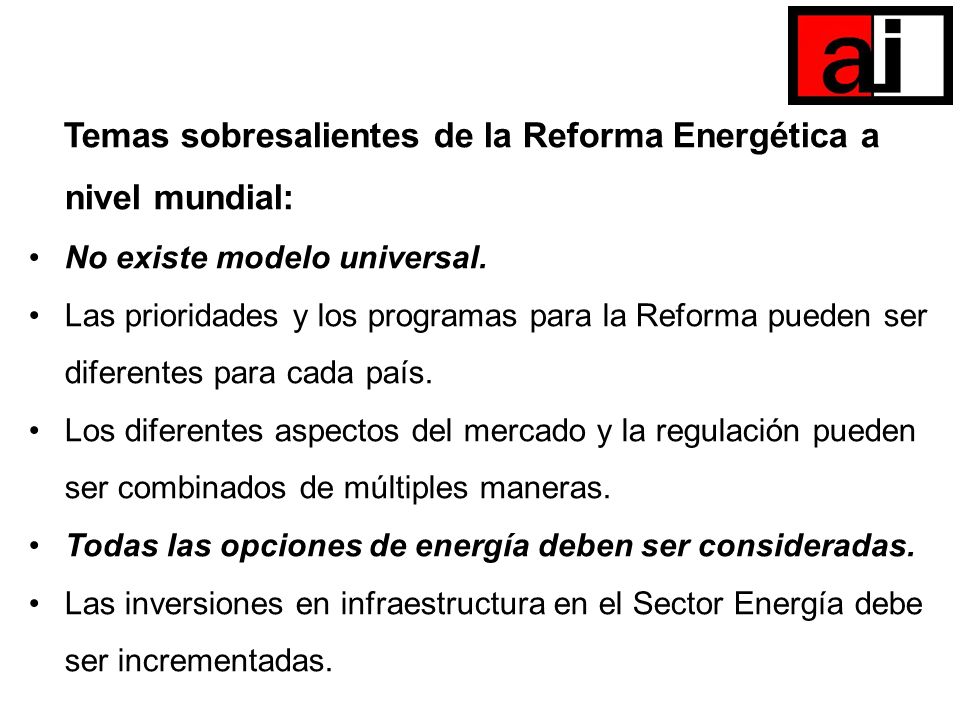

21 Temas sobresalientes de la Reforma Energética a nivel mundial:
No existe modelo universal. Las prioridades y los programas para la Reforma pueden ser diferentes para cada país. Los diferentes aspectos del mercado y la regulación pueden ser combinados de múltiples maneras. Todas las opciones de energía deben ser consideradas. Las inversiones en infraestructura en el Sector Energía debe ser incrementadas.

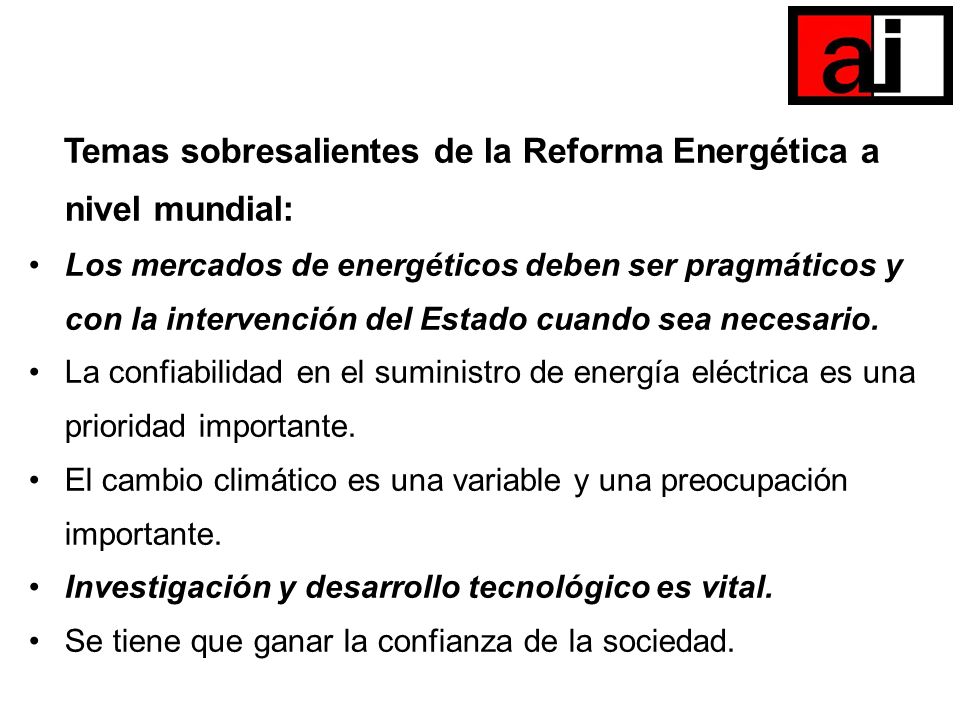

22 Temas sobresalientes de la Reforma Energética a nivel mundial:
Los mercados de energéticos deben ser pragmáticos y con la intervención del Estado cuando sea necesario. La confiabilidad en el suministro de energía eléctrica es una prioridad importante. El cambio climático es una variable y una preocupación importante. Investigación y desarrollo tecnológico es vital. Se tiene que ganar la confianza de la sociedad.

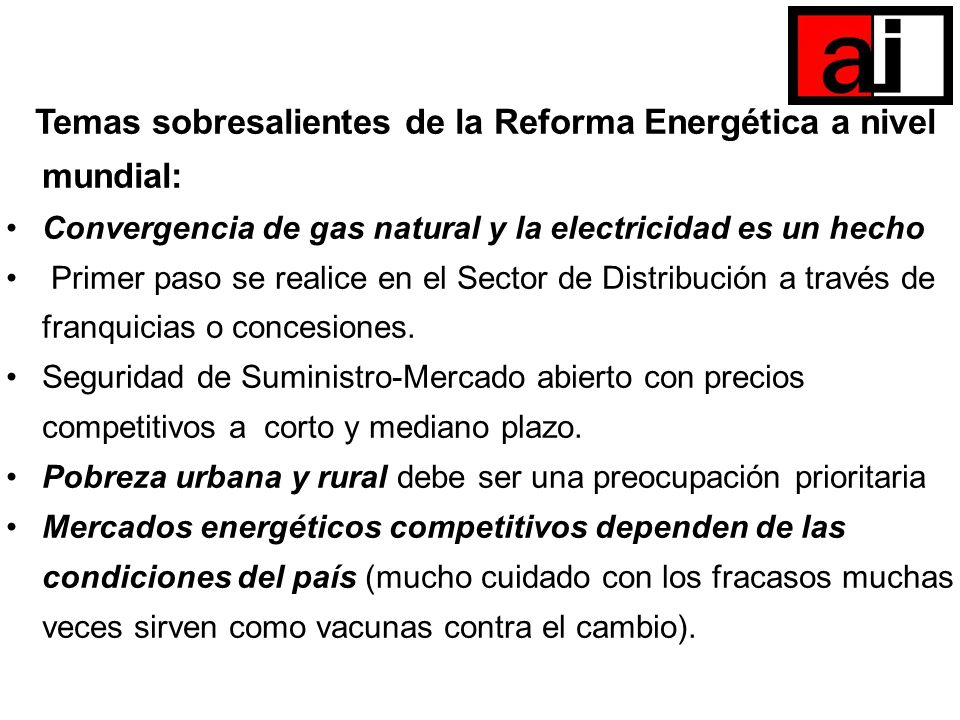

23 Temas sobresalientes de la Reforma Energética a nivel mundial:
Convergencia de gas natural y la electricidad es un hecho Primer paso se realice en el Sector de Distribución a través de franquicias o concesiones. Seguridad de Suministro-Mercado abierto con precios competitivos a corto y mediano plazo. Pobreza urbana y rural debe ser una preocupación prioritaria Mercados energéticos competitivos dependen de las condiciones del país (mucho cuidado con los fracasos muchas veces sirven como vacunas contra el cambio).

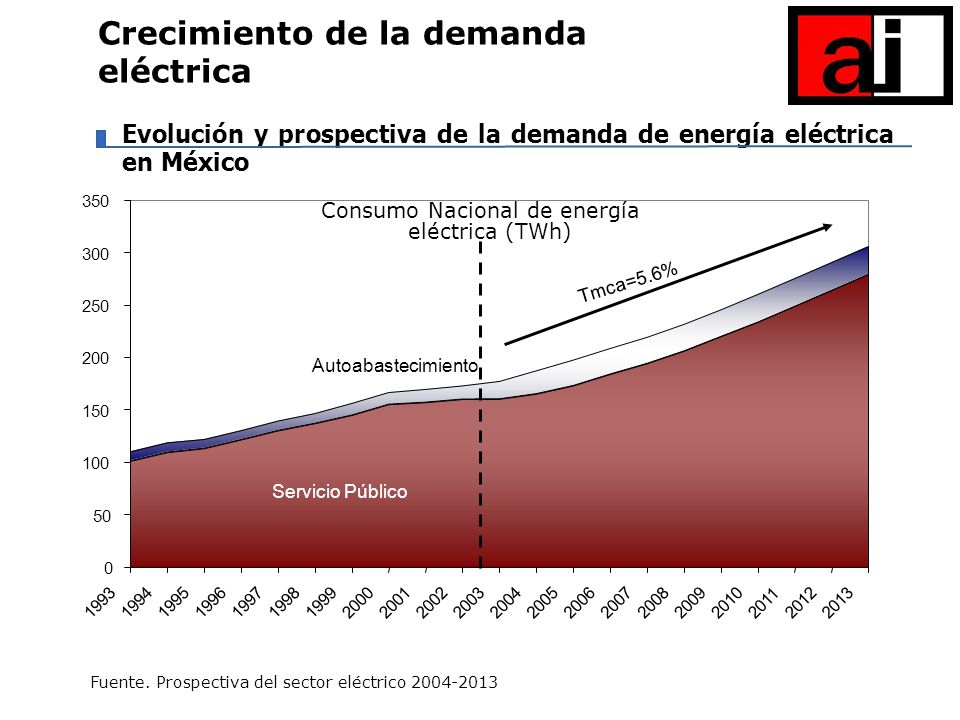

24 Consumo Nacional de energía eléctrica (TWh)
Crecimiento de la demanda eléctrica Evolución y prospectiva de la demanda de energía eléctrica en México 350 Consumo Nacional de energía eléctrica (TWh) 300 Tmca=5.6% 250 200 Autoabastecimiento 150 100 Servicio Público 50 1993 1994 1995 1996 1997 1998 1999 2000 2001 2002 2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 2013 Fuente. Prospectiva del sector eléctrico

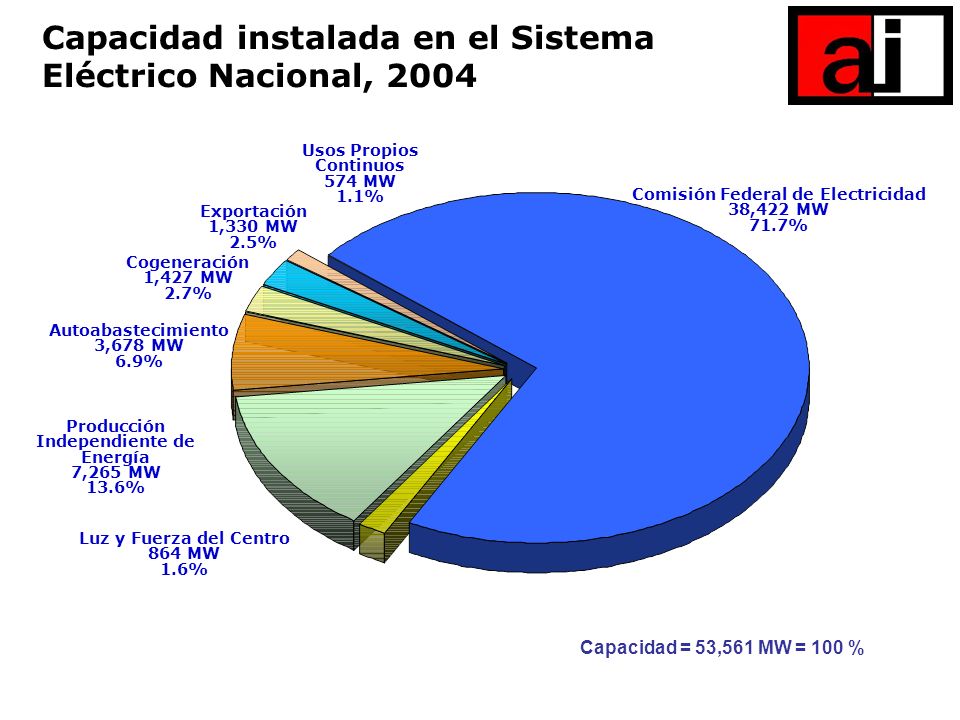

25 Comisión Federal de Electricidad Independiente de Energía
Capacidad instalada en el Sistema Eléctrico Nacional, 2004 Usos Propios Continuos 574 MW 1.1% Comisión Federal de Electricidad 38,422 MW 71.7% Exportación 1,330 MW 2.5% Cogeneración 1,427 MW 2.7% Autoabastecimiento 3,678 MW 6.9% Producción Independiente de Energía 7,265 MW 13.6% Luz y Fuerza del Centro 864 MW 1.6% Capacidad = 53,561 MW = 100 %

26 Retos del Sector Eléctrico en Materia Regulatoria en México:
Asegurar calidad en el servicio y tarifas competitivas a los consumidores. Garantizar certidumbre jurídica a inversionistas. Transparentar despacho eléctrico. Alcanzar simetrías entre despacho eléctrico y gasero. Diversificación de la industria gasera para contar con mayor oferta y disponibilidad. Transparencia en costos de interconexión y porteo. Diversificación de fuentes de suministro de generación eléctrica (mayor impulso a autoabasto, cogeneración, etc..)

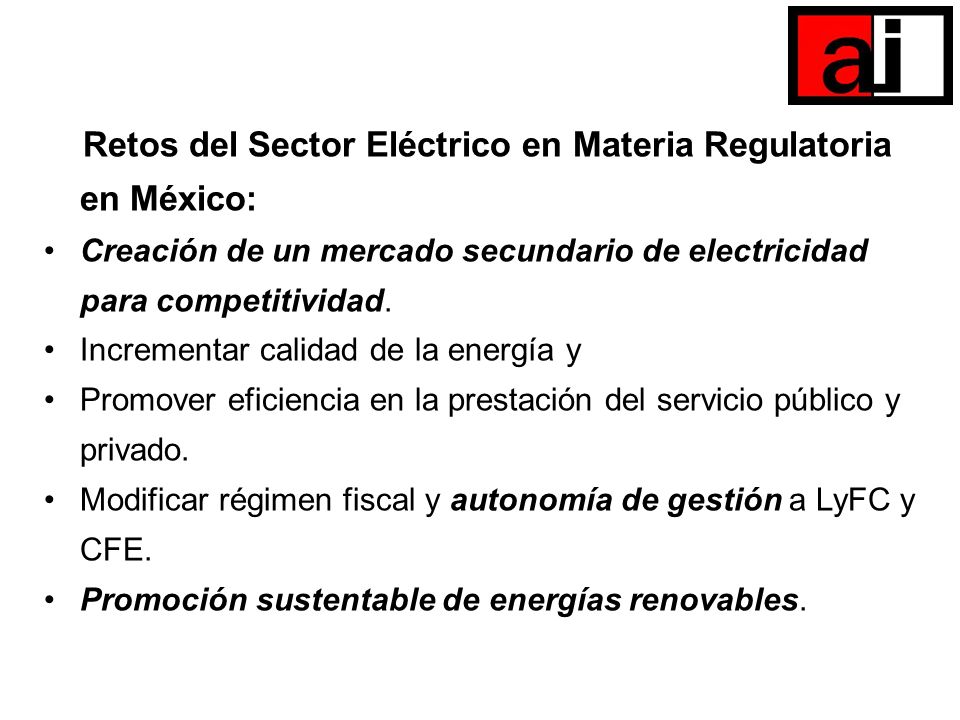

27 Retos del Sector Eléctrico en Materia Regulatoria en México:
Creación de un mercado secundario de electricidad para competitividad. Incrementar calidad de la energía y Promover eficiencia en la prestación del servicio público y privado. Modificar régimen fiscal y autonomía de gestión a LyFC y CFE. Promoción sustentable de energías renovables.

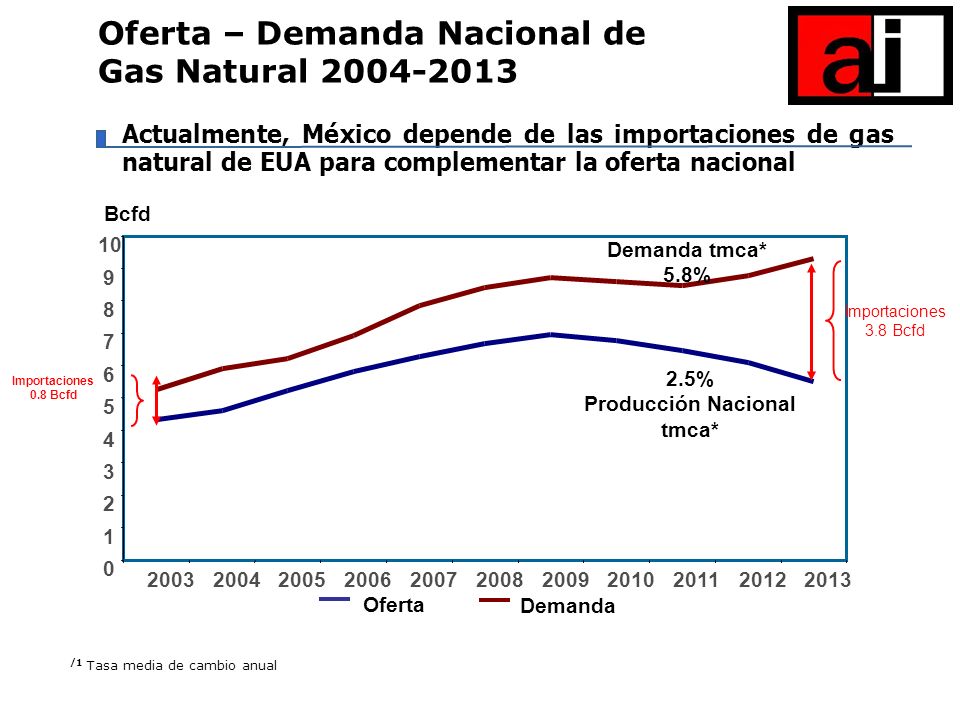

28 Producción Nacional tmca*
Oferta – Demanda Nacional de Gas Natural Actualmente, México depende de las importaciones de gas natural de EUA para complementar la oferta nacional Bcfd Oferta Demanda 1 2 3 4 5 6 7 8 9 10 2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 2013 Importaciones 3.8 Bcfd Demanda tmca* 5.8% 2.5% Producción Nacional tmca* 0.8 Bcfd /1 Tasa media de cambio anual

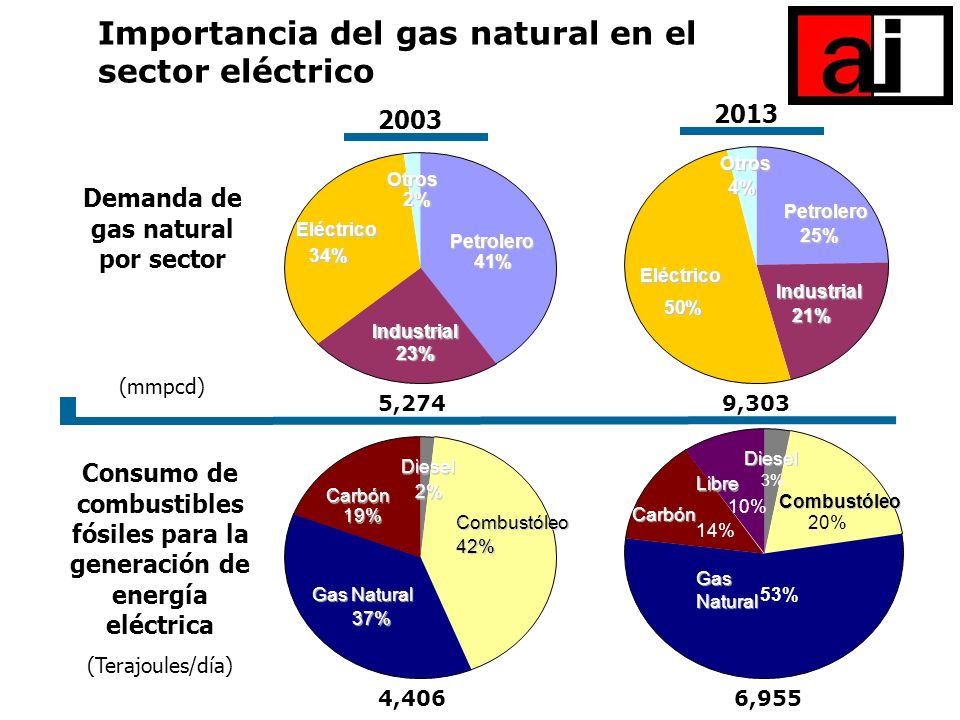

29 Demanda de gas natural por sector
Importancia del gas natural en el sector eléctrico 2003 2013 Otros Otros Demanda de gas natural por sector (mmpcd) 4% 2% Petrolero Eléctrico 25% Petrolero 34% 41% Eléctrico Industrial 50% 21% Industrial 23% 5,274 9,303 Diesel Consumo de combustibles fósiles para la generación de energía eléctrica (Terajoules/día) Diesel Libre 3% Carbón 2% 10% Combustóleo 19% Carbón Combustóleo 20% 14% 42% Gas Natural Gas Natural 53% 37% 4,406 6,955

30 Retos de la Industria Gasera en Materia Regulatoria en México:
Aumentar la oferta de gas. Construcción de nuevos ductos de transporte y de acceso abierto para tener un mercado competitivo. Condiciones de certidumbre para inversión. Regulación de ventas de primera mano: Oportunidades, capacidad de transporte y flexibilidad de suministro. Creación de un mercado secundario para incrementar seguridad y competitividad. Transparentar costos en transporte y comercialización → competividad en el mercado mexicano de gas.

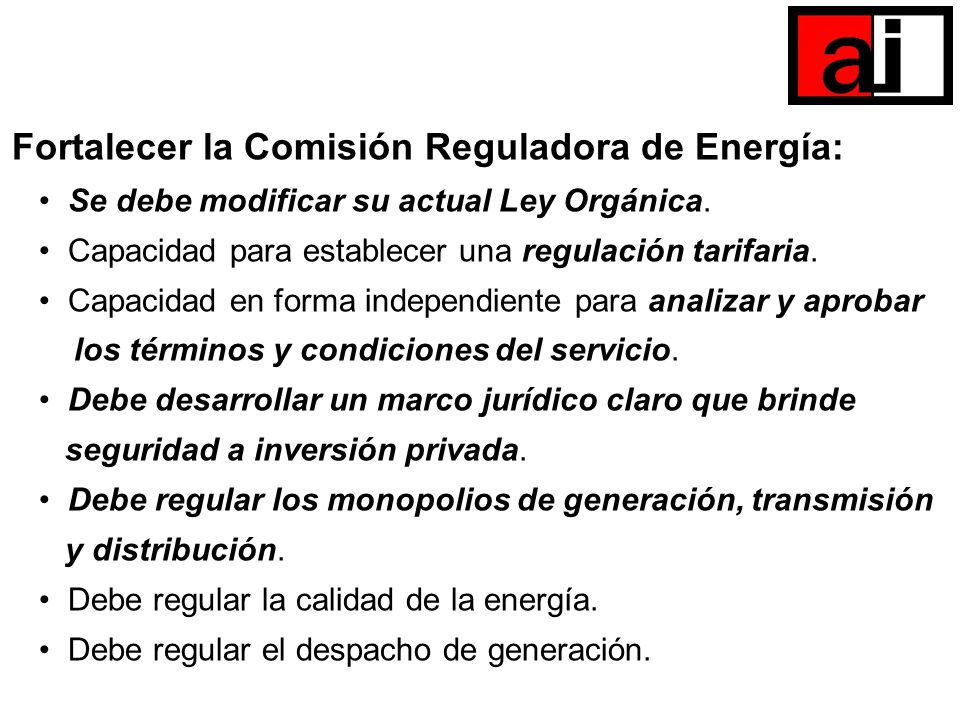

31 Fortalecer la Comisión Reguladora de Energía:
Se debe modificar su actual Ley Orgánica. Capacidad para establecer una regulación tarifaria. Capacidad en forma independiente para analizar y aprobar los términos y condiciones del servicio. Debe desarrollar un marco jurídico claro que brinde seguridad a inversión privada. Debe regular los monopolios de generación, transmisión y distribución. Debe regular la calidad de la energía. Debe regular el despacho de generación.

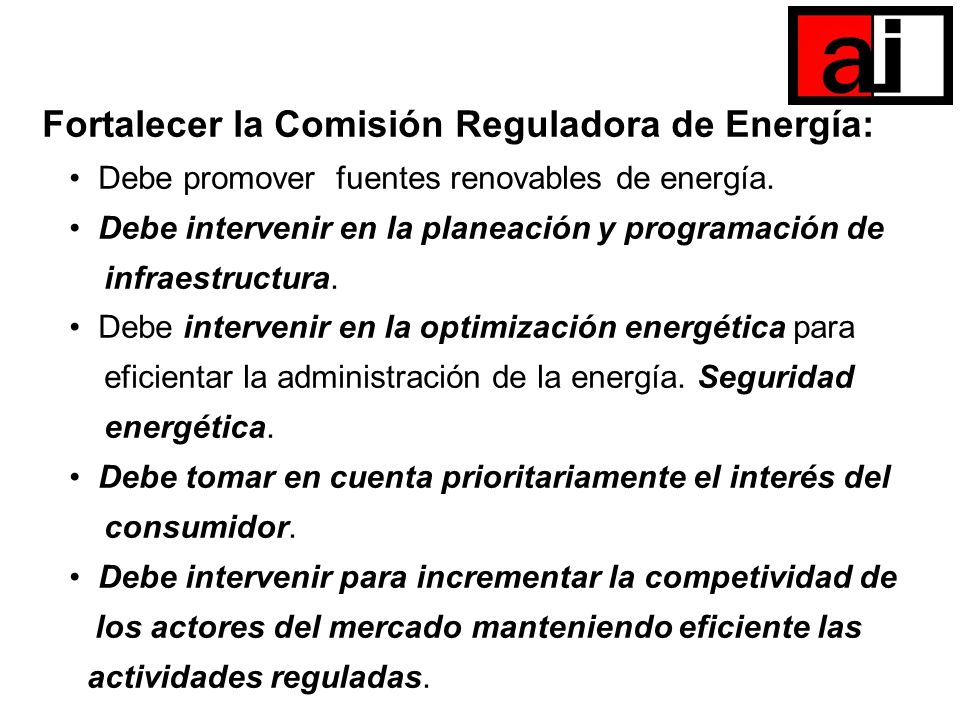

32 Fortalecer la Comisión Reguladora de Energía:
Debe promover fuentes renovables de energía. Debe intervenir en la planeación y programación de infraestructura. Debe intervenir en la optimización energética para eficientar la administración de la energía. Seguridad energética. Debe tomar en cuenta prioritariamente el interés del consumidor. Debe intervenir para incrementar la competividad de los actores del mercado manteniendo eficiente las actividades reguladas.

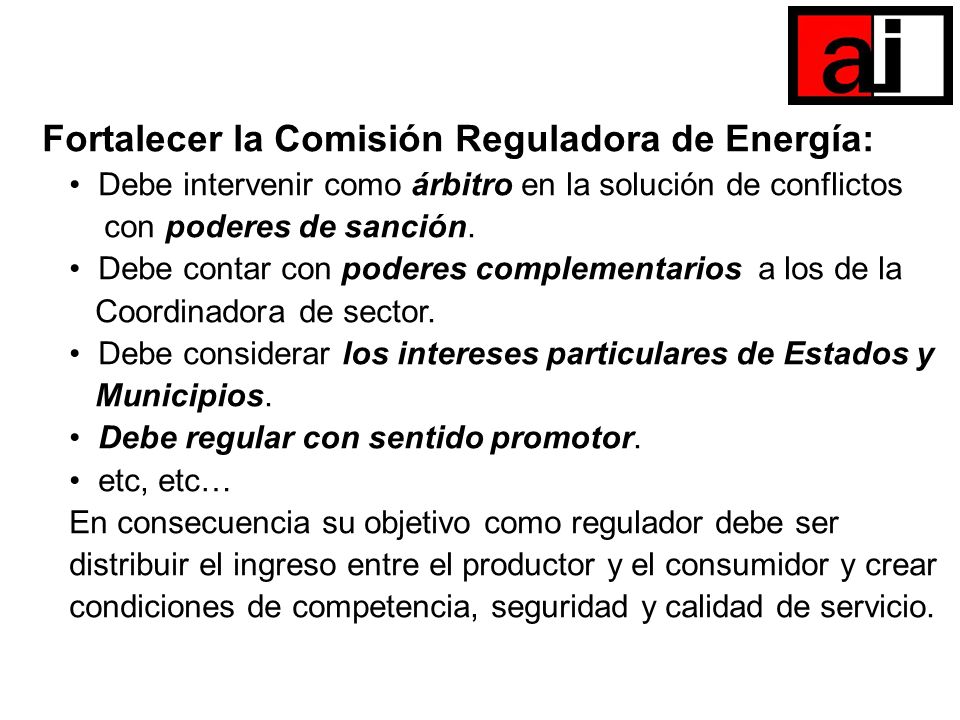

33 Fortalecer la Comisión Reguladora de Energía:
Debe intervenir como árbitro en la solución de conflictos con poderes de sanción. Debe contar con poderes complementarios a los de la Coordinadora de sector. Debe considerar los intereses particulares de Estados y Municipios. Debe regular con sentido promotor. etc, etc… En consecuencia su objetivo como regulador debe ser distribuir el ingreso entre el productor y el consumidor y crear condiciones de competencia, seguridad y calidad de servicio.

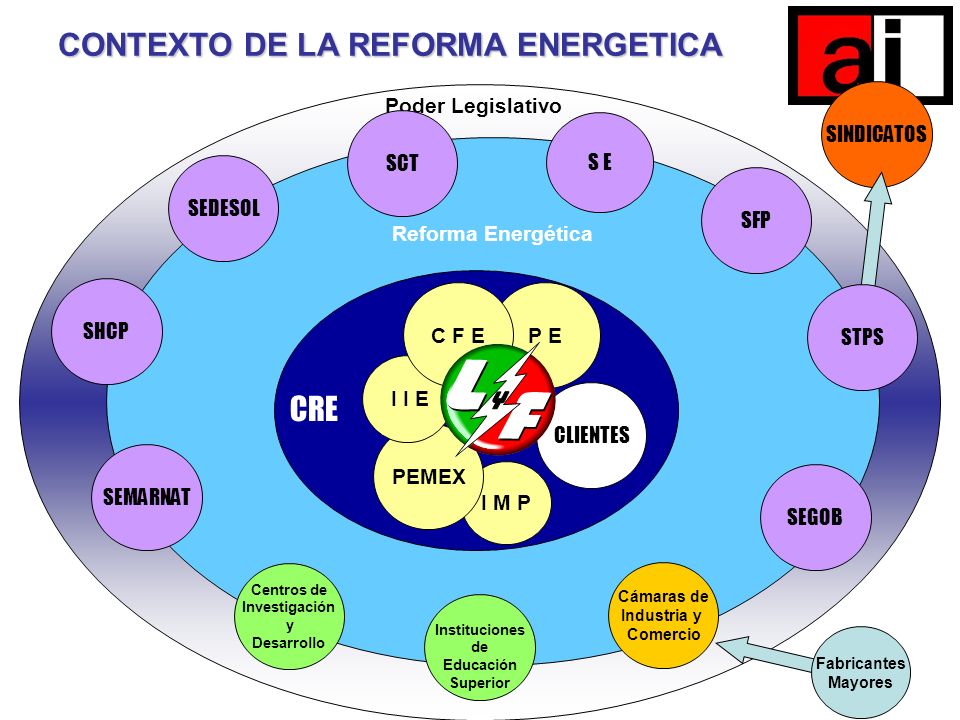

34 CONTEXTO DE LA REFORMA ENERGETICA
Poder Legislativo Fabricantes Mayores SINDICATOS SHCP SEDESOL S E SFP Cámaras de Industria y Comercio STPS SEMARNAT Centros de Investigación y Desarrollo SEGOB Reforma Energética Instituciones de Educación Superior SCT SENER I M P PEMEX I I E P E C F E CLIENTES CRE

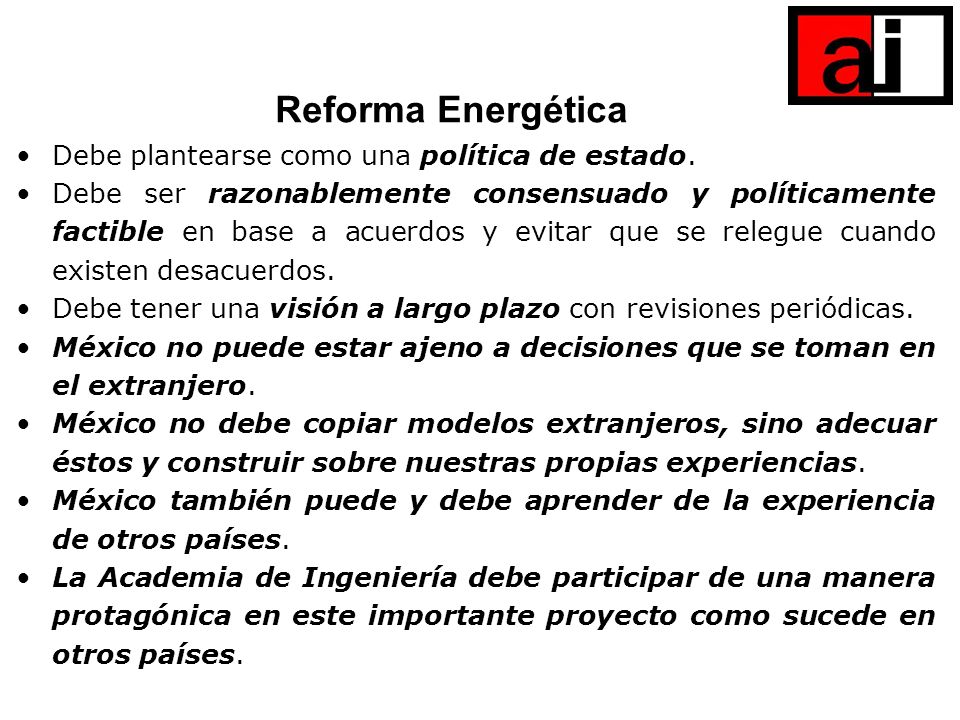

35 Reforma Energética Debe plantearse como una política de estado.
Debe ser razonablemente consensuado y políticamente factible en base a acuerdos y evitar que se relegue cuando existen desacuerdos. Debe tener una visión a largo plazo con revisiones periódicas. México no puede estar ajeno a decisiones que se toman en el extranjero. México no debe copiar modelos extranjeros, sino adecuar éstos y construir sobre nuestras propias experiencias. México también puede y debe aprender de la experiencia de otros países. La Academia de Ingeniería debe participar de una manera protagónica en este importante proyecto como sucede en otros países.
