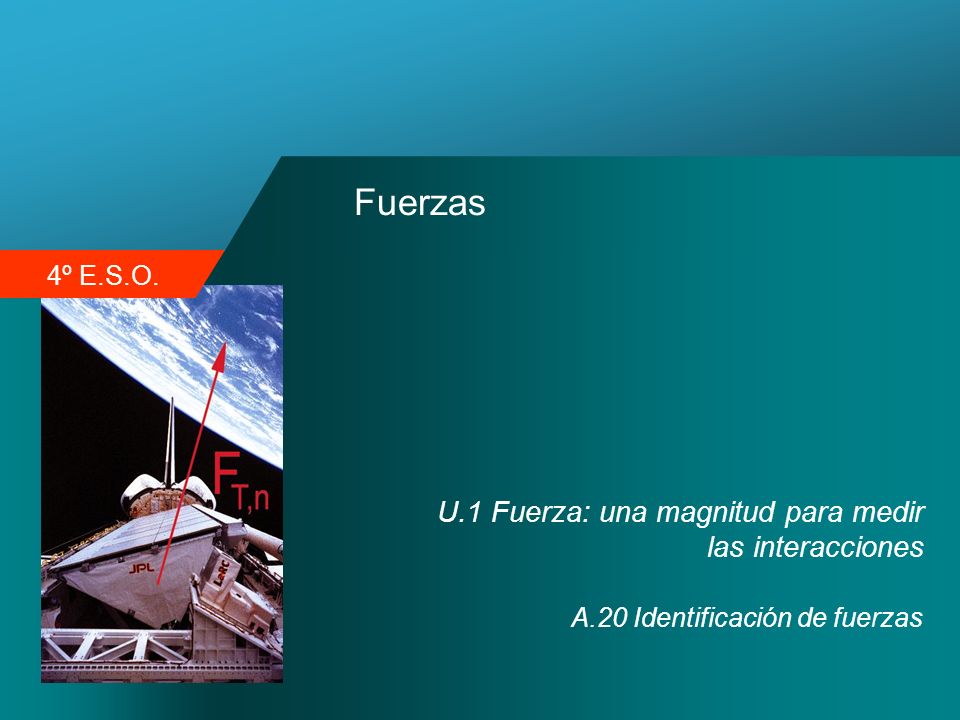

1 4º E.S.O. Fuerzas U.1 Fuerza: una magnitud para medir las interacciones A.20 Identificación de fuerzas

2 50 kg Un hombre de 75 kg sostiene un saco de 50 kg mediante una polea. Supón que la cuerda es muy delgada, de forma que no pesa nada.

3 F T,s = 500 N F T,s : La fuerza que hace la Tierra sobre el saco. Gravitatoria F T,s = 50 · 10 = 500 N 50 kg F c,s : La fuerza que hace la cuerda sobre el saco. Electromagnética Como el saco está en equilibrio, F T,s = F c,s F c,s = 500 N ¿Qué fuerzas actúan sobre el saco? Repetir

4 ¿Qué fuerzas actúan sobre la persona? 50 kg

5 ¿Qué fuerzas actúan sobre la persona? F T,P = 750 N F T,P : La fuerza que hace la Tierra sobre la persona. Gravitatoria F T,P = 75 · 10 = 750 N 50 kg F c,P : La fuerza que hace la cuerda sobre la persona. Electromagnética Esa fuerza es igual a la que hace el saco sobre la cuerda, 500 N dirigida hacia arriba. F c,P = 500 N F s,P = 250 N F s,p : La fuerza que hace el suelo sobre la persona. Electromagnética Como la persona está en equilibrio, la suma de las fuerzas hacia arriba será igual a la fuerza hacia abajo. 750 = F S,P F S,P = 250 N Repetir

6 ¿Qué fuerzas actúan sobre la polea? 50 kg

7 ¿Qué fuerzas actúan sobre la polea? F cs,P : La fuerza que hace la cuerda unida al saco sobre la polea (electromagnética). Esa fuerza es igual a 500 N, ya que ese trozo de cuerda está en equilibrio, y el saco tira hacia el otro lado con 500 N. F t,P: La fuerza que hace el techo sobre la polea. Electromagnética Esa fuerza es igual y de sentido contrario a la suma de las otras dos, 1000 N, ya que la polea está en equilibrio. F ch,P = 500 N 50 kg F cs,P = 500 N F t,P = 1000 N F ch,P : La fuerza que hace la cuerda de la que tira el hombre sobre la polea (electromagnética) Esa fuerza es igual a 500 N, ya que ese trozo de cuerda está en equilibrio, y el hombre tira hacia el otro lado con 500 N. Repetir
