PRACTICA DE CURSO (HARMA)

Presentación del tema: "PRACTICA DE CURSO (HARMA)"— Transcripción de la presentación:

1 PRACTICA DE CURSO (HARMA)

2

3

4

5

6

7

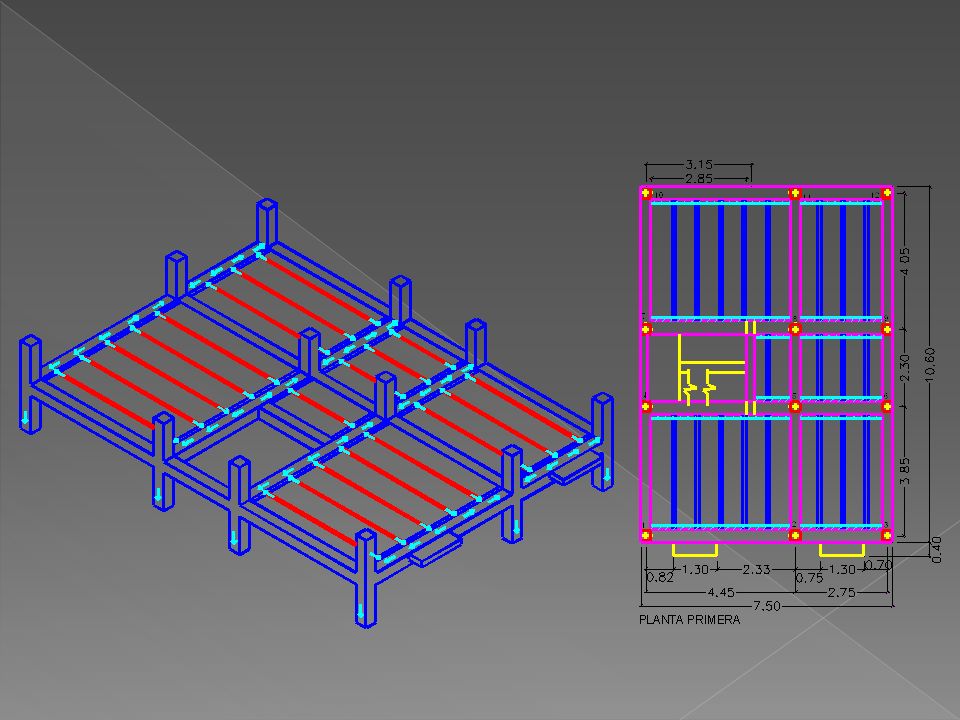

8

9

10

11

12

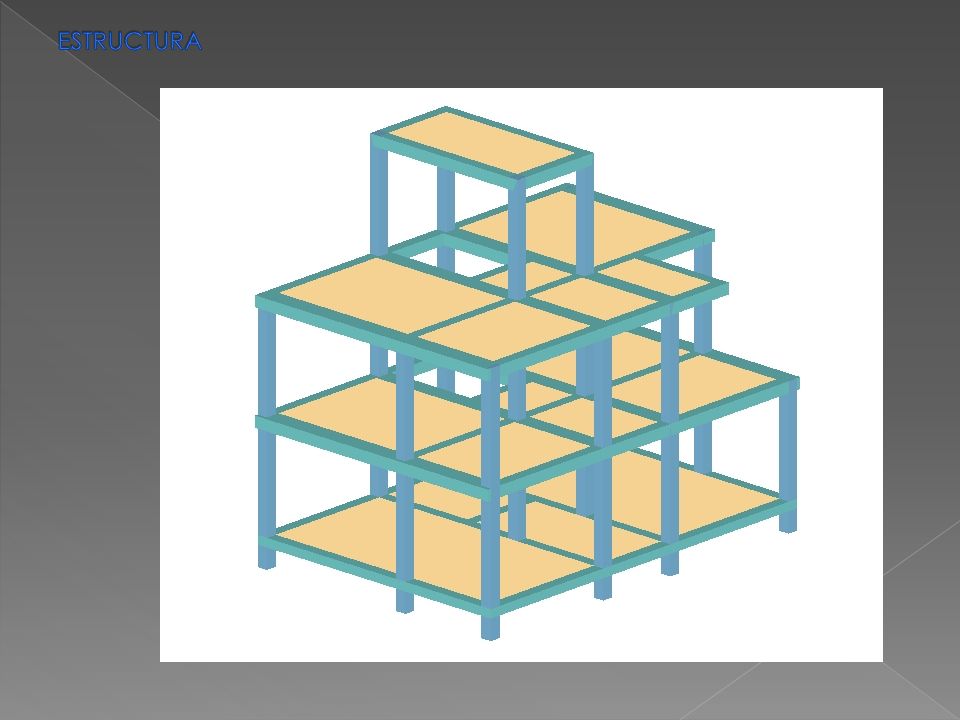

13 ESTRUCTURA

14 CONSIDERACIONES HARMA
CONCEPTO DE EJES: GLOBALES Y LOCALES. CRITERIOS DE BARRAS: NUDO DORSAL Y FRONTAL. ACCIONES: CRITERIOS DE SIGNOS. ESFUERZOS: CRITERIOS DE SIGNOS.

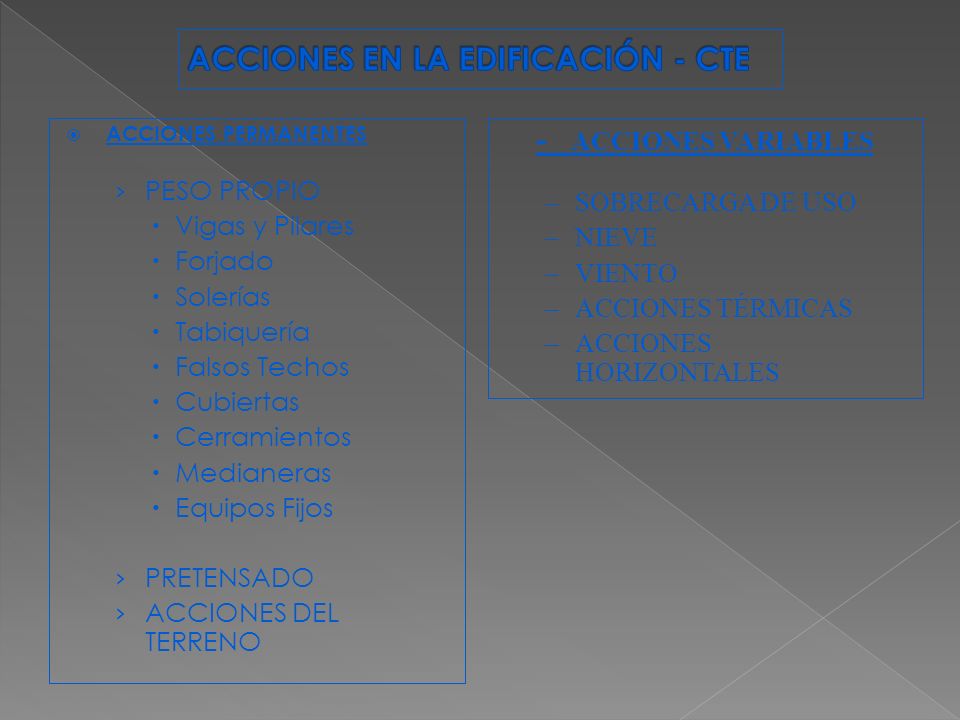

15 ACCIONES EN LA EDIFICACIÓN - CTE
ACCIONES PERMANENTES PESO PROPIO Vigas y Pilares Forjado Solerías Tabiquería Falsos Techos Cubiertas Cerramientos Medianeras Equipos Fijos PRETENSADO ACCIONES DEL TERRENO - ACCIONES VARIABLES SOBRECARGA DE USO NIEVE VIENTO ACCIONES TÉRMICAS ACCIONES HORIZONTALES

16 ACCIONES GRAVITATORIAS - CTE
ACCIONES PERMANENTES PESO PROPIO Vigas y Pilares Forjado Solerías Tabiquería Falsos Techos Cubiertas Cerramientos Medianeras Equipos Fijos - ACCIONES VARIABLES SOBRECARGA DE USO NIEVE

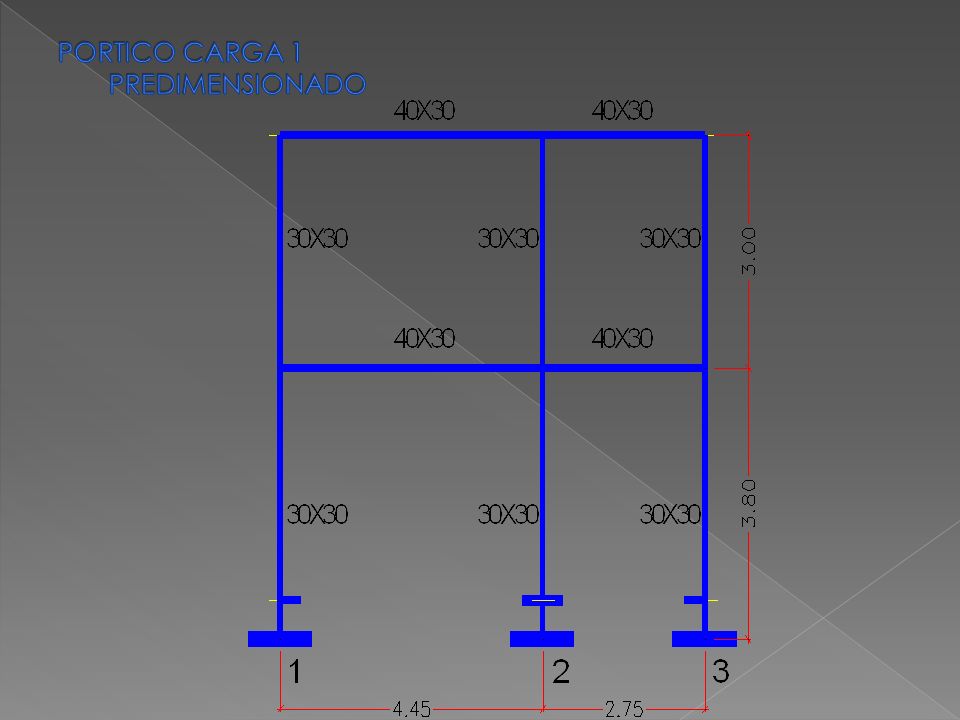

17 PORTICO CARGA 1 PREDIMENSIONADO

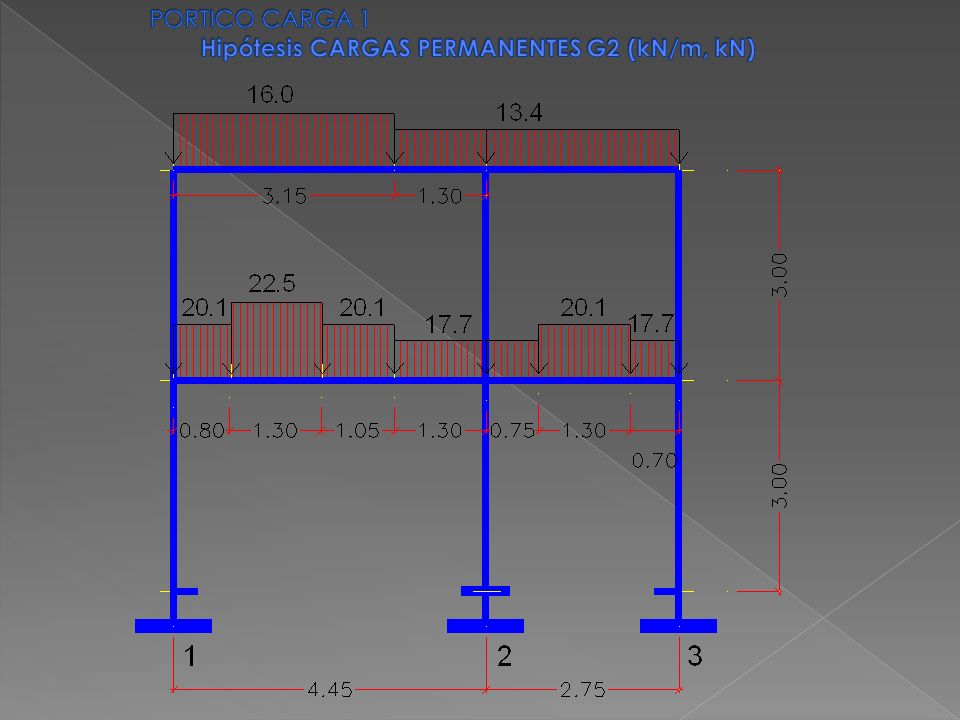

18 PORTICO CARGA 1 Hipótesis CARGAS PERMANENTES G2 (kN/m, kN)

19 PORTICO CARGA 1 Hipótesis CARGAS VARIABLES Q1 y Q2 (kN/m, kN)
Hipótesis Q1 Hipótesis Q2

20 PORTICO CARGA 1 Hipótesis VIENTO V1 – V2 (kN)

21 CÁLCULO DE ESTRUCTURAS DE EDIFICACIÓN
ESTADOS LIMITES (EHE) NIVEL DE ESTUDIO ESTRUCTURAS DE EDIFICACION A COMPROBAR ÚLTIMOS EQUILIBRIO ESTRUCTURA O ELMENTO ESTRUTURAL TODAS AGOTAMIENTO SOLICITACIONES NORMALES SECCIÓN CORTANTES PUNZONAMIENTO TORSIÓN RASANTE INESTABILIDAD FATIGA EDIFICIOS INDUSTRIALES DE SERVICIO DEFORMACIÓN SECCIÓN Y ELEMENTO ESTRUCTURAL FISURACIÓN VIBRACIONES GRANDES EDIFICIOS PÚBLICOS DE OCIO Y DEPORTE DE DURABILIDAD FISICAS Y QUÍMICAS

22 COEFICIENTE PARCIALES DE SEGURIDAD PARA LAS ACCIONES
Estados Límite Últimos TIPO DE ACCIÓN SITUACIÓN PERSISTENTE O TRANSITORIA SITUACIÓN ACCIDENTAL EFECTO FAVORABLE EFECTO DESFAVORABLE NIVEL DE CONTROL DE EJECUCIÓN EFECTO DES-FAVORABLE Intenso Normal Reducido Permanente 1.00 1.35 1.50 1.60 Variable 0.00 1.80 Accidental -

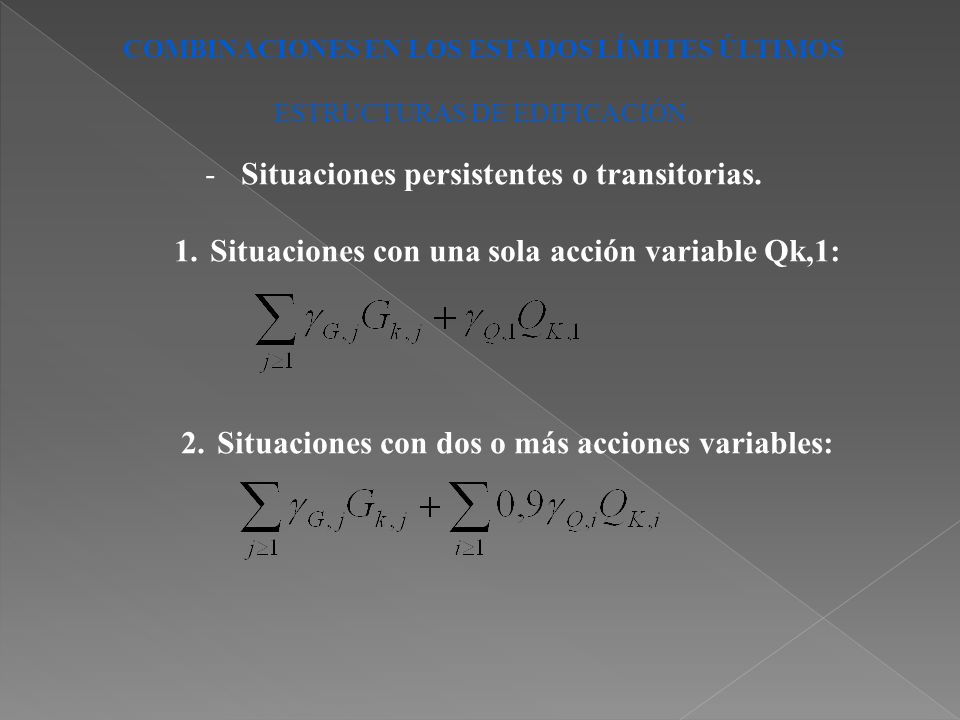

23 Situaciones persistentes o transitorias.
COMBINACIONES EN LOS ESTADOS LÍMITES ÚLTIMOS ESTRUCTURAS DE EDIFICACIÓN. Situaciones persistentes o transitorias. Situaciones con una sola acción variable Qk,1: Situaciones con dos o más acciones variables:
