VIVIENDA Taller de Arquitectura II Arq. M.Elizondo.

Presentaciones similares


Presentación del tema: "VIVIENDA Taller de Arquitectura II Arq. M.Elizondo."— Transcripción de la presentación:

1 VIVIENDA Taller de Arquitectura II Arq. M.Elizondo

2 CALENDARIZACION Arq. M.Elizondo ENCUENTROFECHAPLANIFICACION 120-MAYOUNIDAD I: INTRODUCCION A LA ASIGNATURA 227-MAYOUNIDAD II: NECESIDADES BASICAS DE LA FAMILIA 33-JUNIOUNIDAD III: MODULACION ARQUITECTONICA 410-JUNIOUNIDAD III:EXPOSICIONES 517-JUNIOUNIDAD III: TABLA DE ACABADOS 624-JUNIIOPRIMER EXAMEN PARCIAL 71-JULIOUNIDAD IV: FACHADAS 88-JULIOUNIDAD IV: FACHADAS- CLASE PRACTICA 915-JULIOUNIDAD IV: TECHOS 1022-JULIOSEGUNDO EXAMEN PARCIAL 1129-JULIOUNIDAD V: FUNDACIONES 125-AGOSTOUNIDAD V: ESTRUCTURA DE TECHO 1312-AGOSTOUNIDAD V: CLASE PRACTICA 1419-AGOSTOEXAMEN FINAL

3 OBJETIVO DE LA ASIGNATURA Arq. M.Elizondo CONOCER Y APLICAR LOS PRINCIPIOS DE DISEÑO EN VIVIENDAS ADQUIRIS CONOCIMIENTOS BASICOS DE VIVIENDA MINIMA Y MEDIA. APLICAR CONCEPTOS DE MODULACION CONSTRUCTIVA, NORMAS Y ESTANDARES HABITACIONALES. APLICAR CRITERIOS CONSTRUCTIVOS EN CIMENTACIONES Y ESTRUCTURA DE TECHOS.

4 METODOLOGIA Arq. M.Elizondo CLASE TEORICO-PRACTICA DE ACORDE A LA REALIDAD SOCIO-ECONOMICA Y CULTURAL DE NUESTRO PAIS. ANALISIS DE MODELOS ANALOGOS NACIONALES E INTERNACIONALES.

5 SISTEMA DE EVALUACION Arq. M.Elizondo PRIMER PARCIALSEGUNDO PARCIALTERCER PARCIAL ASISTENCIA Y PARTICIPACION SISTEMATICOSEXAMENASISTENCIA Y PARTICIPACION SISTEMATICOSEXAMENASISTENCIA Y PARTICIPACION SISTEMATICOSEXAMEN

6 UNIDAD I INTRODUCCION Arq. M.Elizondo

7 EL EDUCANDO EMPLEARA CRITERIOS ADQUIRIDOS DE LA INFORMACIÓN BRINDADA DE LA EVOLUCIÓN Y DESARROLLO DE LA VIVIENDA EN LA HISTORIA DE LA HUMANIDAD ESTABLECER LA IMPORTANCIA Y VALORAR LAS POLÍTICAS HABITACIONALES EXISTENTES EN NUESTRO PAÍS Arq. M.Elizondo Objetivo

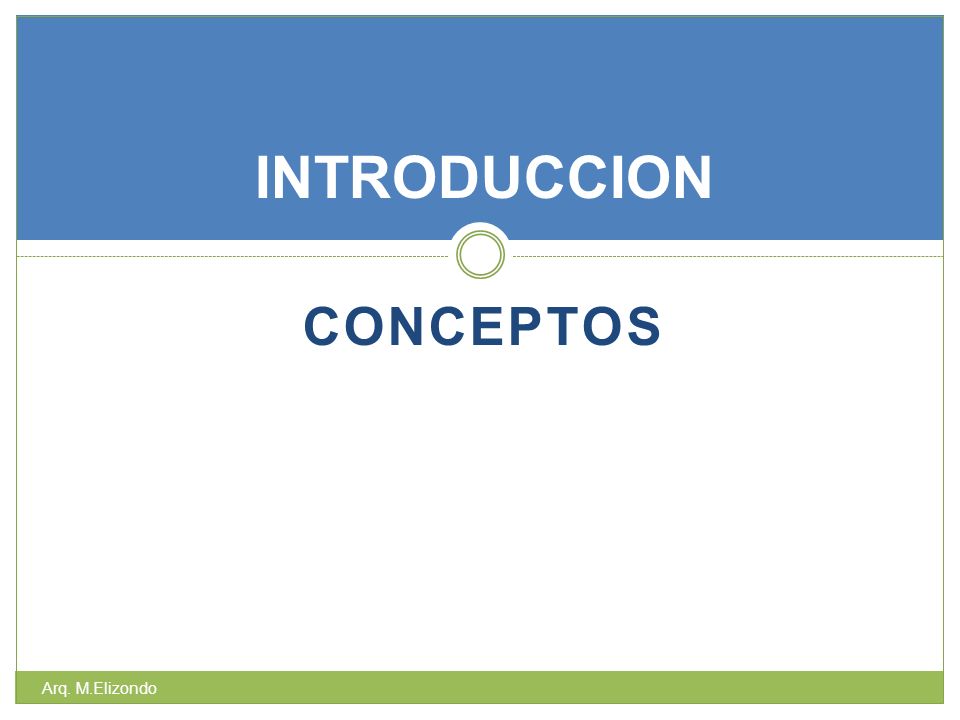

8 CONCEPTOS INTRODUCCION Arq. M.Elizondo

9 La arquitectura representa lo que somos, nuestra cultura, pensamientos, sentimientos y creencias El pasado de la humanidad es vasto y con grandes incógnitas que quedaron sin resolver; la cultura de cada ciudad, sus formas de vida, la evolución de las sociedades y muchos sucesos que nos interesan como arquitectos, pero lo que más llama nuestra es la arquitectura y la evolución continua a lo largo del desarrollo y crecimiento de la humanidad. Es admirable cómo el hombre buscó sus primeros refugios, dando solución a sus necesidades, llegando a construir su propia vivienda. Igualmente creo que es importante analizar a través de la vivienda la manera de pensar, sentir y creer que se refleja en ella. Arq. M.Elizondo

10

11 CASA Del latín casa (cabaña). Edificación construida para ser habitada por un individuo, una familia o un grupo de personas. Puede organizarse en una o varias plantas, normalmente no superando las tres alturas. Puede también disponer de un sótano o un semisótano, y de una cubierta superior transitable, denominada azotea. Si dispone de terreno suficiente, puede contar también con patio y jardín. Es el lugar en el que históricamente se desarrollaron las actividades y relaciones específicas de la vida familiar, desde el nacimiento a la muerte de muchos de sus componentes. Sirve de refugio contra la lluvia, el viento y demás agentes meteorológicos, y protege de posibles intrusos, humanos o animales. Además es el lugar donde almacenar los enseres y propiedades de sus habitantes. Es el espacio creado por el hombre como respuesta a la mas esencial de las necesidades humanas: cobijo o protección del entorno natural. En contraposición a la casa, se suele denominar piso a la vivienda unifamiliar que forma parte de una edificación mayor, normalmente de varias alturas. Arq. M.Elizondo

12 VIVIENDA La vivienda es una edificación cuya principal función es ofrecer refugio y habitación a las personas, protegiéndoles de las inclemencias climáticas y de otras amenazas naturales. También se denominaba vivienda a un apartamento, aposento, casa, departamento, domicilio, estancia, hogar, mansión, morada, piso, etc. Arq. M.Elizondo

13 LA VIVIENDA A TRAVÉS DEL TIEMPO Las características concretas de una casa dependen del clima, del terreno, de los materiales disponibles, de las técnicas constructivas y de numerosos factores simbólicos como la clase social o los recursos económicos de sus propietarios. Hasta hace poco tiempo, en las zonas rurales, las personas han compartido su casa con los animales domésticos. Hoy las viviendas también pueden disponer de diversas zonas no habitables, como talleres, garaje o habitaciones de invitados, aparte de los diversos servicios que se necesitan en la vida diaria. Arq. M.Elizondo

14

15

16

17

18

19

20

21

22 Red House Algunos historiadores consideran la Red House de Philip Webb (1859) el primer diseño de "casa moderna". A finales del siglo XIX surgen los primeros barrios residenciales, bloques de pisos de los estilos eclécticos, los chalés y las ciudades jardín para la burguesía. Arq. M.Elizondo

23

24

25

26

27 POLITICAS DE VIVIENDA DEL INVUR INTRODUCCION Arq. M.Elizondo

28 INVUR MISIÓN Aumentar el acceso a vivienda tanto en el campo como en la ciudad, con estrategias y acciones que permitan a las familias nicaragüenses, adquirir una vivienda digna y segura en condiciones favorables y el menor tiempo posible, para lo cual se realizan coordinaciones con instituciones del sector público y privado. Con el Pueblo Presidente, impulsar, proponer y dirigir, soluciones habitacionales permanentes para quienes necesitan vivienda, con equidad, justicia y especial atención a los sectores más vulnerables. VISIÓN Como institución del Gobierno de Reconciliación y Unidad Nacional, se conoce por los resultados positivos del trabajo de un personal al servicio del pueblo, expresado en la solución al histórico problema habitacional y de habitabilidad. Respuesta efectiva a las necesidades de vivienda con el concurso de todas y todos, de manera integral, porque Unida, Nicaragua Triunfa. Arq. M.Elizondo

29 OBJETIVOS Contribuir a mejorar el nivel de vida de la familia nicaragüense. Dinamizar el sector vivienda para disminuir el déficit habitacional (cuantitativo y cualitativo), y que por medio de ello contribuya a mejorar las condiciones de vida de la población de escasos recursos. Formular los Fundamentos de la Política Nacional de Vivienda de manera coherente con la Estrategia de Desarrollo del País, a fin de que brinde el marco necesario para los Planes, Programas y Proyectos a formular e implementar. Garantizar la puesta en marcha, del Programa de Subsidios Directos para Viviendas de Interés Social financiado por el BID, así como de otros Programas con otras fuentes de financiamiento. Arq. M.Elizondo

30 CONSEJO NACIONAL DE LA VIVIENDA DE NICARAGUA El Consejo Nacional de la Vivienda de Nicaragua, ahora está incorporado en la Ley 677 (Ley Especial para el Fomento de la construcción de Vivienda y de Acceso a la Vivienda de Interés Social /Publicada en La Gaceta, Diario Oficial Número 80 y 81, los días 4 y 5 de Mayo de 2009) y funcionará como órgano asesor y consultivo del INVUR, en el diseño, formulación y evaluación de programas en materia de vivienda, también facilitará amplios acuerdos sociales, profesionales, técnicos y de cooperación requeridos para la implementación del Plan Nacional de la Vivienda. Arq. M.Elizondo

31 Funciones del Consejo Nacional de la Vivienda, están las siguientes: Proponer la elaboración y desarrollo de Programas de Vivienda en los diferentes organismos públicos y privados vinculados al Sector; Recomendar la realización de estudios sobre mercados de viviendas, suelo urbano y financiamiento habitacional en todo el territorio nacional; Conocer y evaluar los resultados de los trabajos de las Comisiones Técnicas que integre; Proponer entre las autoridades Municipales y Regionales la adopción de medidas que permitan fomentar el desarrollo de programas habitacionales en sus localidades para el desarrollo territorial urbano y rural, así como la infraestructura y los servicios públicos básicos necesarios; Gestionar y apoyar ante las instancias correspondientes una mayor asignación presupuestarla para el INVUR; Invitar a los representantes legales o a quienes designen estos para escuchar las peticiones sobre el cumplimiento o modificaciones de la Política Nacional de Vivienda, así como los estudios e investigaciones en materia de vivienda o sobre aspectos de carácter general vinculados al tema de vivienda; y Elaborar y aprobar el Reglamento Interno de funcionamiento del Consejo. Arq. M.Elizondo

32 Integran el Consejo Nacional de la Vivienda 1. El Presidente Ejecutivo del Instituto de la Vivienda Urbana y Rural (INVUR), quien lo presidirá; 2. Los Titulares de siete Instituciones, Órganos y Organismos Estatales vinculadas al sector; Ministerio de Transporte e Infraestructura, MTI; Ministerio de Hacienda y Crédito Público, MHCP; Instituto Nicaragüense de Estudios Territoriales, INETER; Ministerio del Ambiente y de los Recursos Naturales, MARENA; Instituto Nicaragüense de Energía, INE; Instituto Nicaragüense de Acueductos y Alcantarillados; INAA; Secretaría de la Presidencia de la República, SETEC; y Instituto Nicaragüense de la Juventud. 3. Seis representantes de las Cámaras y/o Asociaciones de entidades empresariales operando en el sector; Asociación de Banqueros de Nicaragua, ASOBANP; Asociación Nicaragüense de Instituciones de Micro – finanzas, ASOMIF; Asociación Centroamericana de Vivienda, ACENVI; Cámara Nicaragüense de la Construcción, CNC; Cámara de Urbanizadores de Nicaragua, CADUR; y Cámara de Industria de Nicaragua, CADIN. Arq. M.Elizondo

33 4. Un representante de la Asociación de Municipios de Nicaragua, AMUNIC; 5. Dos representantes de la Sociedad Civil vinculada al Sector Vivienda; La Red de Vivienda por las Organizaciones No Gubernamentales (ONG) que participan de forma directa en la promoción, desarrollo o construcción de viviendas; y La Asociación Nicaragüense de Ingenieros y Arquitectos, ANIA, por los Gremios Profesionales. 6. Dos representantes de las organizaciones comunitarias con personalidad jurídica vinculadas al sector vivienda las cuales serán delegadas por el Presidente Ejecutivo del Instituto de la Vivienda Urbana y Rural (INVUR); 7. Dos representantes de los Consejos Regionales Autónomos: Consejo Regional de la RAAN; y Consejo Regional de la RAAS. Arq. M.Elizondo

34 También participarán en calidad de invitados, los siguientes: A. Los Diputados que presiden las siguientes Comisiones de la Asamblea Nacional: Comisión de Infraestructura y Servicios Públicos; Comisión de Población, Desarrollo y Municipios; y Comisión de Producción, Economía y Presupuesto. B. Dos académicos en representación de las Universidades con planes de estudios vinculados al sector construcción: Una Universidad Pública, designada especialmente por su Consejo; y Una Universidad Privada designada especialmente por su Consejo. Arq. M.Elizondo

35 UNIDAD II NECESIDADES FAMILARES BASICAS Arq. M.Elizondo

36 ESTABLECER LA IMPORTANCIA DE LAS NECESIDADES BÁSICAS DE LA FAMILIA EN EL DESARROLLO SOCIO-ECONÓMICO Y CULTURAL EN EL CONTEXTO URBANO EL EDUCANDO DETERMINARA LA IMPORTANCIA Y FUNCIONABILIDAD DE LA MODULACIÓN EN EL PROCESO DE PROYECCIÓN Y EJECUCIÓN DEL DISEÑO HABITACIONAL ESTABLECER LA IMPORTANCIA DE LOS ACABADOS EN LA COMUNICACIÓN DEL DISEÑO A PROYECTAR. Arq. M.Elizondo Objetivo

37 ¿Qué es la FAMILIA? La familia resguarda la vida, futuro y esperanza de la sociedad. La familia es la comunión de personas comprometidos en el proyecto de formar un hogar donde pueda germinar el don de la vida de los hijos. La familia es como la célula del entero organismo social. La familia armónica es como el hábitat o ecosistema del ser humano: la cuna, casa y escuela de la vida humana. La familia es la primera y principal escuela de humanidad: es la mejor e imprescindible transmisora de los valores, educadora en las virtudes, lugar donde se aprende a amar. Arq. M.Elizondo

38 Necesidades de la FAMILIA Las condiciones para que la familia pueda existir y actuar requieren la creación de un marco jurídico y socioeconómico justo. Legislaciones familiares Política de viviendas. Política social de ayudas a las familias con especiales dificultades, como la viudedad; la separación conyugal, la discapacidad, ancianidad o enfermedad de alguno de sus miembros, favoreciendo la tutela de las familias numerosas así como la reagrupación de las familias de emigrantes; Política laboral que permita a los matrimonios jóvenes afrontar el futuro con sosiego, a las mujeres ser madres y cuidar de sus hijos pequeños, a los padres dedicar tiempo a la convivencia familiar; Política sanitaria que favorezca la atención de los familiares enfermos tanto hospitalaria como a domicilio; Política solidaria con las familias pobres del tercer mundo y con las personas sin familia, marginadas de nuestra sociedad, expuestas a degradaciones inhumanas como la prostitución, la drogadicción o el alcoholismo. Arq. M.Elizondo

39

40 IDENTIFICACION DE LAS NECESIDADES NECESIDADES FAMILARES BASICAS Arq. M.Elizondo

41 Derecho a la Vivienda Digna Pese a que la Constitución política reconoce que los nicaragüenses tienen derecho a una vivienda digna, cómoda y segura y establece que el Estado debe promover la realización de este derecho (Arto. 64) se estima que el país enfrenta un déficit de 900 mil viviendas (400 mil casas nuevas, 500 mil que requieren mejoras físicas), cada año la demanda se incrementa a un ritmo de 15 a 20 mil nuevas viviendas. Las condiciones de pobreza generalizada y el desempleo se encuentran entre los principales obstáculos para que las familias disfruten de una vivienda digna y segura. En las zonas rurales un porcentaje significativo de viviendas requieren mejoras y no cuentan con servicios básicos; en las ciudades la carencia de viviendas se ha multiplicado la demanda de viviendas en el transcurso de las últimas décadas. Los asentamientos urbanos dan cuenta de esta realidad. Ante la imposibilidad de adquirir un terreno residencial y construir una vivienda segura, muchas familias se asientan en condición de precaristas –sin título de propiedad alguno- en áreas despobladas sin ningún diseño urbanístico. Muy frecuentemente esta dinámica implica invasión de terrenos públicos e inclusive privados. Bajo esta dinámica se forman los asentamientos espontáneos, que la ley nacional define como aquellas agrupaciones de viviendas ubicadas dentro de las áreas urbanas de un municipio determinado, en donde las familias que las habitan, se posesionaron de los terrenos donde progresivamente han construido su vivienda familiar y existe en los mismos una distribución desordenada del espacio urbano, alta densidad de viviendas y servicios básicos inexistentes o insuficientes. (Arto. 2, Ley No. 309) Arq. M.Elizondo

42 La Vivienda y su integración con el entorno Vínculo con el Entorno Inmediato Desde la vivienda aparece el entorno. Dominio de lo inmediato, como generatriz de seguridad a escala de vivienda. Necesidad de Espacio Insuficiente superficie de vivienda por habitante y falta de diseño de espacios para guardar, tender, etc. quedando espacios sin forma, resultantes, lo que obliga a extender los límites de la vivienda hacia el exterior. Apropiaciones y Ampliaciones de Espacios Contiguos Espacios sin dominio específico ni usos definidos, se desarrollan sin orden claro generando focos de deterioro e inseguridad. El Programa de la Vivienda y el Entorno Espacios en donde se combina lo público y lo privado de la vivienda son cerrados con una reja, mientras que los recintos privados y servicios, presentan ampliaciones con cierres opacos. Arq. M.Elizondo

43 Diseño de Entornos Inmediatos Relación de tamaños de lo edificado con los espacios entre ellos, circulaciones, accesos, distanciamientos que inciden en las condiciones de habitabilidad del conjunto, al otorgar control del espacio, lo que favorece la sensación de seguridad por parte del residente. Áreas Verdes Periféricas potencial deterioro por carencia de control visual y límites claros. Lo que está fuera del alcance de vista de la vivienda, tiende a debilitarse. Equipamiento Su uso y estado de conservación se ven afectados por la localización con respecto al conjunto. Al estar en al periferia, se vuelven espacios residuales. Arq. M.Elizondo

44

45 PROGRAMA ARQUITECTONICO NECESIDADES FAMILARES BASICAS Arq. M.Elizondo

46 El programa arquitectónico El programa arquitectónico, se basa en una lista de necesidades que presenta la forma de vida de los habitantes de este proyecto, el programa arquitectónico nace de las necesidades humanas. Se realiza una pequeña entrevista con el cliente y se definen problemas y después se producen soluciones. Representa la primera etapa de concepción de la obra arquitectónica, la que orienta, establece los criterios del proyecto y los parámetros para evaluar la eficiencia o no de los resultados del mismo. Arq. M.Elizondo

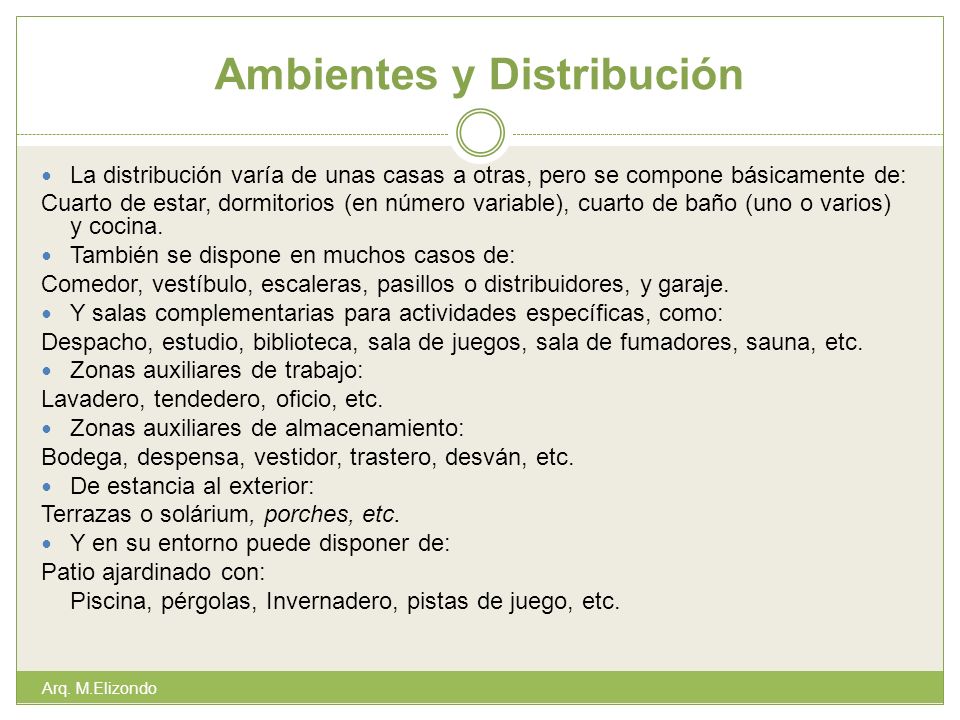

47 Ambientes y Distribución La distribución varía de unas casas a otras, pero se compone básicamente de: Cuarto de estar, dormitorios (en número variable), cuarto de baño (uno o varios) y cocina. También se dispone en muchos casos de: Comedor, vestíbulo, escaleras, pasillos o distribuidores, y garaje. Y salas complementarias para actividades específicas, como: Despacho, estudio, biblioteca, sala de juegos, sala de fumadores, sauna, etc. Zonas auxiliares de trabajo: Lavadero, tendedero, oficio, etc. Zonas auxiliares de almacenamiento: Bodega, despensa, vestidor, trastero, desván, etc. De estancia al exterior: Terrazas o solárium, porches, etc. Y en su entorno puede disponer de: Patio ajardinado con: Piscina, pérgolas, Invernadero, pistas de juego, etc. Arq. M.Elizondo

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78 El habitante y aún arquitecto reaccionan diferente dependiendo del momento histórico que viven y del lugar en que se encuentran, por esta misma razón el destino adquiere diferentes perfiles según su ubicación espacial y temporal. Es muy importante observar que toda cultura se da en el tiempo y el espacio, de tal manera que al variar cualquiera de estas coordenadas varía toda la cultura, cambiando en sentido progresivo o regresivo pero cambiando al fin. A partir de estos cambios es posible observar cómo se manifiesta la identidad y la evolución cultural o la imposición y la confrontación cultural. Arq. M.Elizondo

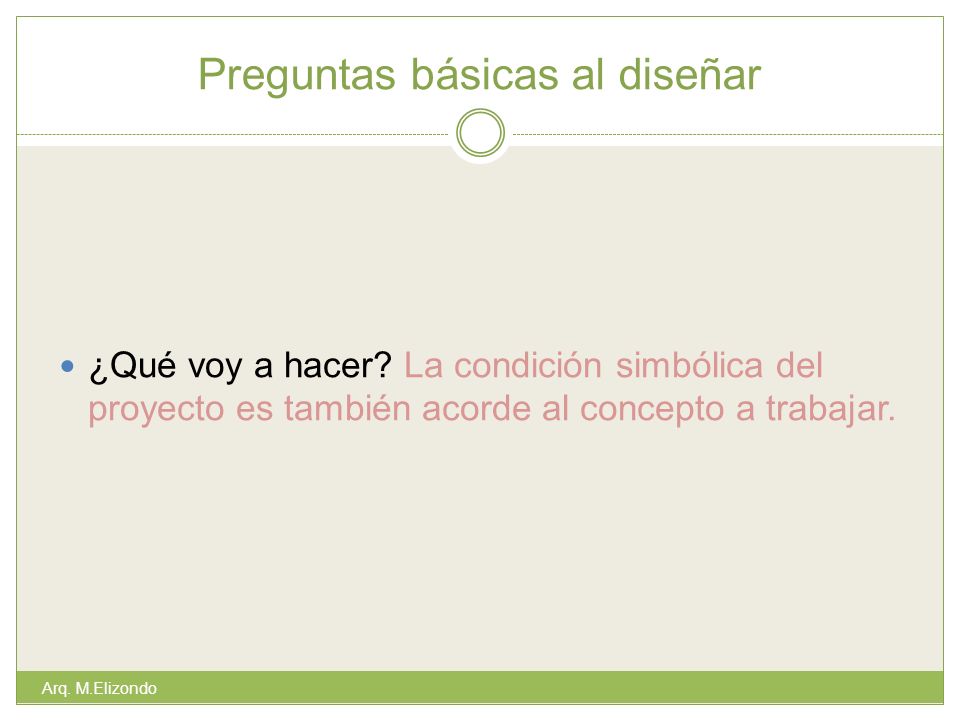

79 Preguntas básicas al diseñar ¿Qué voy a hacer? La condición simbólica del proyecto es también acorde al concepto a trabajar. Arq. M.Elizondo

80 ¿Por qué lo voy a hacer? Es la justificación de la decisión tomada ante el análisis del contexto y de la problemática en particular. Arq. M.Elizondo

81 ¿Cómo lo voy a hacer? Definiendo los elementos que permitan concretar el diseño proyectado. Arq. M.Elizondo

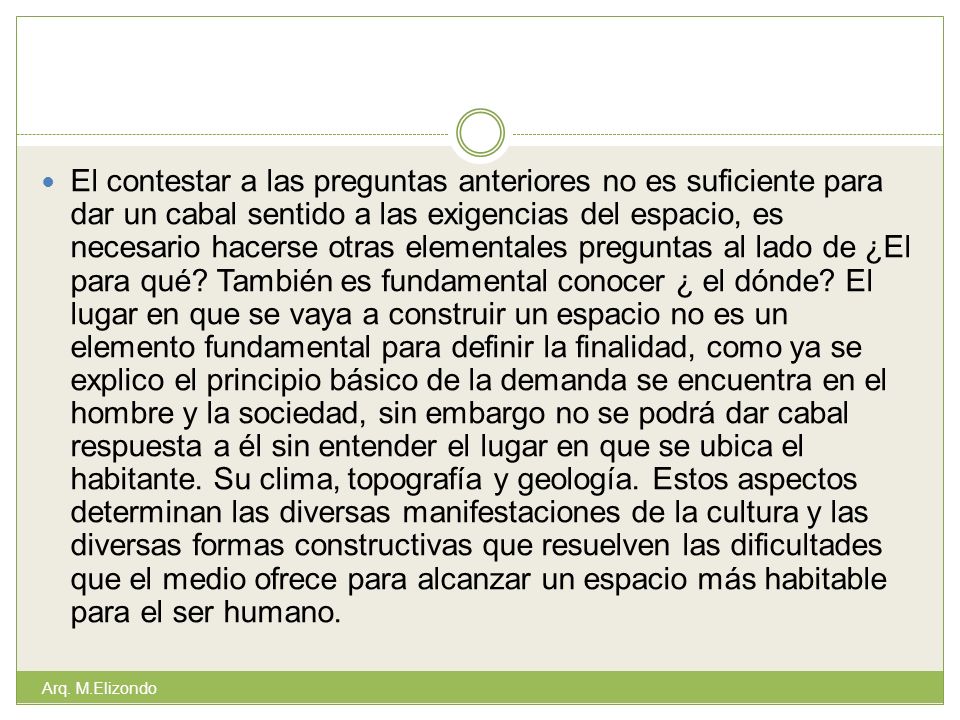

82 El contestar a las preguntas anteriores no es suficiente para dar un cabal sentido a las exigencias del espacio, es necesario hacerse otras elementales preguntas al lado de ¿El para qué? También es fundamental conocer ¿ el dónde? El lugar en que se vaya a construir un espacio no es un elemento fundamental para definir la finalidad, como ya se explico el principio básico de la demanda se encuentra en el hombre y la sociedad, sin embargo no se podrá dar cabal respuesta a él sin entender el lugar en que se ubica el habitante. Su clima, topografía y geología. Estos aspectos determinan las diversas manifestaciones de la cultura y las diversas formas constructivas que resuelven las dificultades que el medio ofrece para alcanzar un espacio más habitable para el ser humano. Arq. M.Elizondo

83

84

85 MATRIZ DE RELACIONES Y ZONIFICACIONES NECESIDADES FAMILARES BASICAS Arq. M.Elizondo

86

87

88

89 ANALISIS DE VIVIENDA MINIMA NECESIDADES FAMILARES BASICAS Arq. M.Elizondo

90

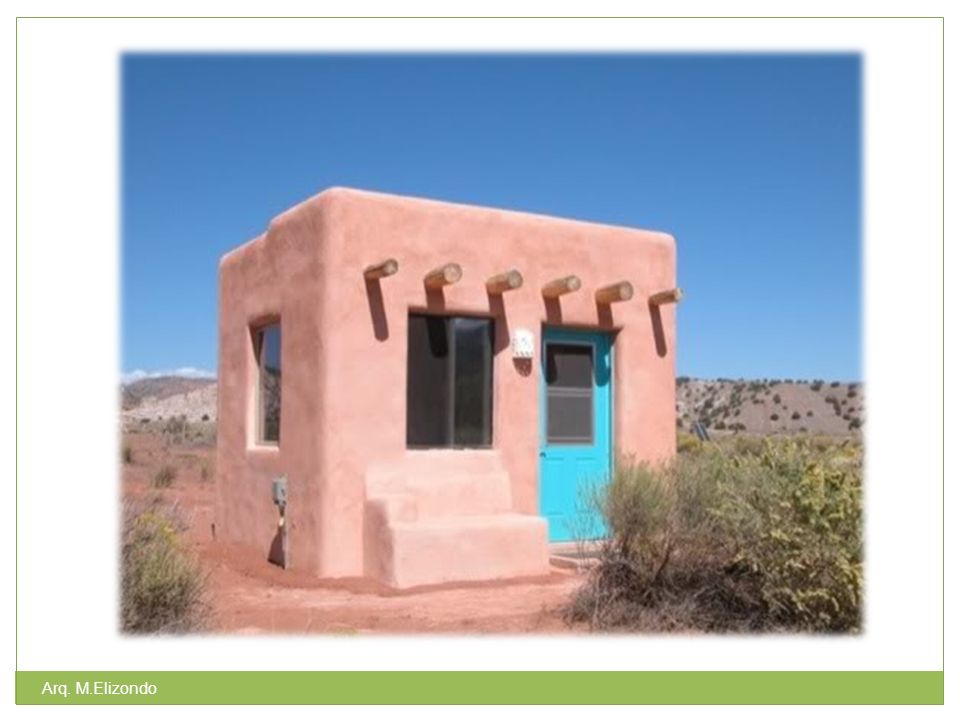

91 Vivienda Mínima de Adobe Las dimensiones exteriores son de 3.66×3.05m (11.16m 2 ) que debido a sus gruesos muros de adobe se queda con un interior de 8m 2, suficientes para una cama, una mesa plegable, una encimera con cocina y algunas estanterías. Su construcción costó menos de $3.000 y está alimentada por un sencillo sistema de paneles fotovoltaicos. Arq. M.Elizondo

92 ESPACIO MINIMO El espacio vital doméstico es algo que a todos nos preocupa, o al menos nos debiera preocupar. Es el lugar donde vivimos, donde nos sentimos cómodos, a gusto, protegidos o protectores, donde somos nosotros mismos, o al menos intentamos serlo. Es una necesidad y también un lujo; nuestra guarida o nuestro palacio; a veces nuestra cárcel. Si no disponemos de ese espacio, se convierte en un sueño perseguido. Pero no todo el mundo tiene la suerte de vivir en un hábitat acorde con sus gustos, necesidades, anhelos, ambiciones… por problemas económicos y problemas de espacio. Arq. M.Elizondo

93 CONFORT Y COMODIDAD Confort Es aquello que produce bienestar y comodidades. Cualquier sensación agradable o desagradable que sienta el ser humano le impide concentrarse en lo que tiene que hacer. Comodidad Calidad de cómodo. Conveniencia, abundancia de las cosas necesarias para vivir a gusto. Buena disposición de las cosas para el uso que se ha de hacer de ellas. Ventaja, oportunidad. Utilidad, interés. Arq. M.Elizondo

94

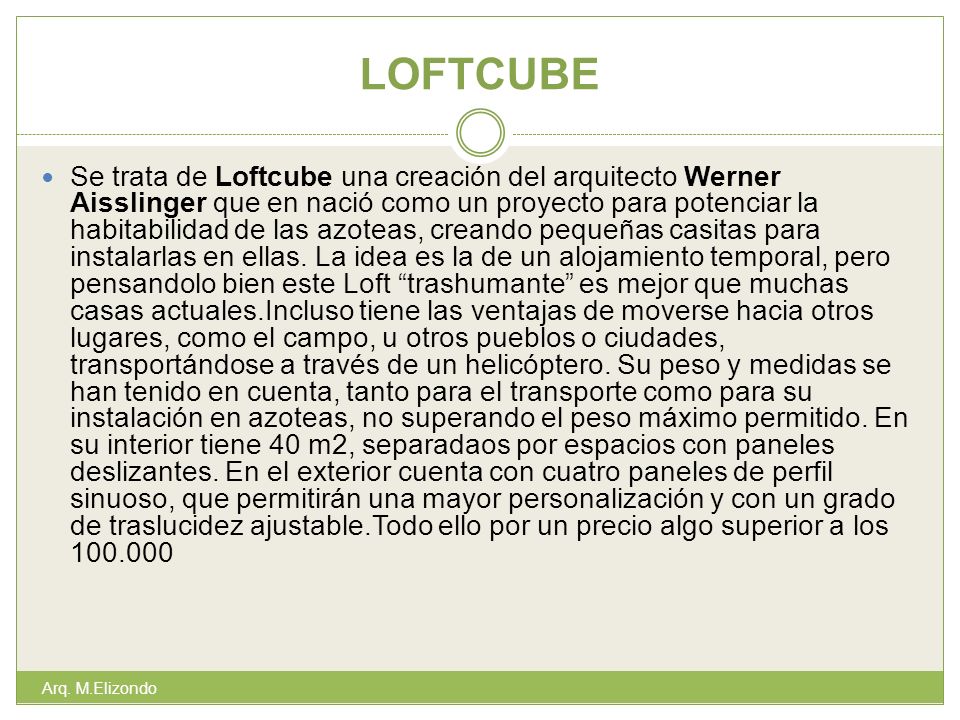

95 LOFTCUBE Se trata de Loftcube una creación del arquitecto Werner Aisslinger que en nació como un proyecto para potenciar la habitabilidad de las azoteas, creando pequeñas casitas para instalarlas en ellas. La idea es la de un alojamiento temporal, pero pensandolo bien este Loft trashumante es mejor que muchas casas actuales.Incluso tiene las ventajas de moverse hacia otros lugares, como el campo, u otros pueblos o ciudades, transportándose a través de un helicóptero. Su peso y medidas se han tenido en cuenta, tanto para el transporte como para su instalación en azoteas, no superando el peso máximo permitido. En su interior tiene 40 m2, separadaos por espacios con paneles deslizantes. En el exterior cuenta con cuatro paneles de perfil sinuoso, que permitirán una mayor personalización y con un grado de traslucidez ajustable.Todo ello por un precio algo superior a los Arq. M.Elizondo

96

97

98

99

100

101 UNIDAD III MODULACION ARQUITECTONICA Y TABLA DE ACABADOS Arq. M.Elizondo

102 DETERMINAR LA IMPORTANCIA Y FUNCIONABILIDAD DE LA MODULACIÓN EN EL PROCESO DE PROYECCIÓN Y EJECUCIÓN DEL DISEÑO HABITACIONAL Arq. M.Elizondo Objetivos

103 MODULACION ARQUITECTONCA Y CONSTRUCTIVA Casas prefabricadas Las casas prefabricadas son un producto industrializado, que permite construir edificios ensamblando elementos modulares previamente fabricados, sin tener en cuenta el suelo en el que va a asentarse, por lo que hay que construir antes una losa de hormigón armado o un sistema de soportes que sirva de cimentación, apoyo y anclaje del conjunto. Arq. M.Elizondo

104

105

106 TABLA DE ACABADOS Arq. M.Elizondo Son los materiales que recubren suelos, paredes y techos, y forman el acabado y la parte visible de la vivienda.

107 El Espacio y el Ambiente A cada espacio le corresponde una acción, por lo cual debe existir armonía entre espacio y ambiente y entre cada espacio y ambiente del hábitat. El Uso de un espacio para desarrollar un ambiente determina su mobiliario y su distribución, estando supeditadas a la funcionalidad y acorde con la personalidad de los usuarios y el ambiente que se desee crear. La iluminación natural se adaptara a los horarios de uso y a la actividad que se vaya a desarrollar. Arq. M.Elizondo

108 Definir elementos: 1. El espacio y su distribución. 2. Estilo 3. Color 4. Textura 5. Complementos 6. Iluminación Arq. M.Elizondo

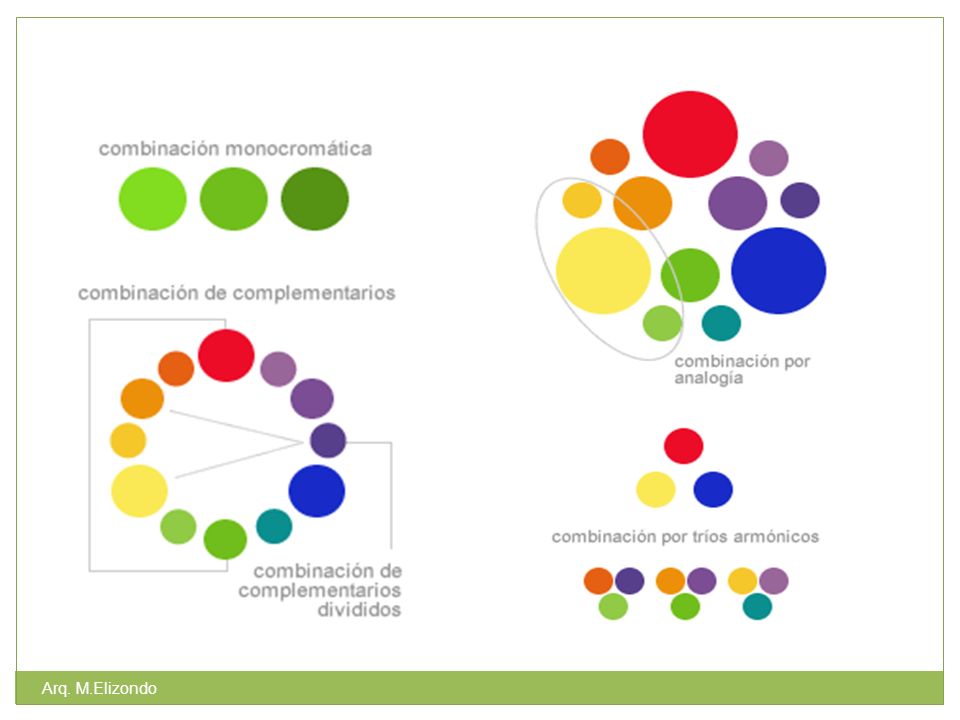

109 El Color La sensibilidad hacia un color no es sólo un hecho biológico sino también social, cultural y antropológico, por lo que no existe un verdadero código de colores válido para cada situación. Arq. M.Elizondo

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144 UNIDAD IV FACHADAS Y TECHOS Arq. M.Elizondo

145 DESARROLLAR ANTE LA APLICACIÓN DE FUNDAMENTOS DE DISEÑO SUS CRITERIOS DE PROYECCIÓN DE FACHADAS APLICAR LAS TÉCNICAS CONSTRUCTIVAS EMPLEADAS EN CUBIERTAS DE TECHO INTEGRÁNDOSE LA FUNCIONABILIDAD Y LA ESTÉTICA Arq. M.Elizondo Objetivos

146 Cerramientos exteriores Los cerramientos cumplen varias funciones, siendo las principales la función impermeabilizante (proteger del agua), así como aislante, tanto del ruido como de los cambios de temperatura. Para cumplir estas funciones, los cerramientos utilizan sistemas constructivos que permitan conseguir estas características simultáneamente, siendo habitual que estén constituidos por varias capas especializadas (capa impermeabilizante, capa aislante, etc.). Debido a la enorme variedad de necesidades y materiales presentes en los distintos climas y culturas el mundo, los cerramientos pueden adoptar multitud de formas, desde los sistemas más primitivos y simples (pieles animales, vegetación o textiles), hasta los complejos sistemas multicapa actuales. Los cerramientos se ven interrumpidos por las carpinterías, compuestas por ventanas y puertas, que permiten el acceso al interior, así como la ventilación y la iluminación natural de la casa, aunque en infraviviendas pueda suceder que una casa no tenga ninguna ventana. Arq. M.Elizondo

147 ESTUDIO DE FACHADAS Arq. M.Elizondo

148 Principios de Diseño Los elementos de diseño incluyen espacio, la delineación, formas, colores y texturas. Los principios de diseño tienen relación por cómo usa usted estos elementos. Los principios de diseño son equilibrio, énfasis, ritmo, proporción, escala, armonía y unidad. Arq. M.Elizondo

149 El balance El equilibrio visual se llama balance, da un sentido de reposo y un sentimiento de terminación. Los elementos de línea, la forma, el color y la textura ayudan a determinar el peso visual de un objeto, lo cual es la cantidad de espacio que parece ocupar. El balance también refiere a cómo y donde usted coloca los elementos (la línea, la forma, el color y la textura) dentro de un ambiente. Equilibrio: Simétrico y Asimétrico. Arq. M.Elizondo

150

151 El énfasis El énfasis es el punto focal del ambiente. El punto focal es el área para el cual su ojo es atraído. Usted le puede añadir el énfasis a un punto focal natural o puede crear uno a través del uso efectivo de líneas, formas, colores y texturas. Arq. M.Elizondo

152

153 El ritmo El ritmo suministra la disciplina que controla el ojo cuando se mueve alrededor de una habitación. El ritmo es creado a través de la repetición de líneas, la forma, el color o la textura. También puede ser creado a través de la progresión. El ritmo progresivo es gradual creciente o decreciente en el tamaño, dirección o color. Arq. M.Elizondo

154

155 La Proporción y la Escala Las relaciones de tamaño en un cuarto están definidas por la proporción y escala. La proporción se refiere a cómo los elementos dentro de un objeto guardan relación con el objeto como un todo. La escala guarda relación con el tamaño de un objeto cuando es comparada con el tamaño del espacio en el cual está ubicado. Arq. M.Elizondo

156

157 La Armonía y la Unidad Diseñar unificando los elementos y principios de diseño, creando un sentido de orden. Es crear con unidad, armonía y un sentido de ritmo. Esto se logra repitiendo los elementos, balanceándolo todo. Arq. M.Elizondo

158

159

160

161

162

163

164 CRITERIOS PARA PROPUESTA DE TECHOS Arq. M.Elizondo

165

166

167

168

169 UNIDAD V FUNDACIONES Y ESTRUCTURAS DE TECHOS Arq. M.Elizondo

170 EL EDUCANDO COMO RESULTADO DE LA INFORMACIÓN RECOPILADA, DESARROLLARA UNA VIVIENDA FUNCIONAL Y ESTÉTICA CON CRITERIOS COMPOSITIVOS Y CONSTRUCTIVOS Arq. M.Elizondo Objetivo

171 Arq. M.Elizondo

172

173

174

175

176 CRITERIOS DE FUNDACIONES Arq. M.Elizondo Cimentaciones: la parte de la estructura sobre la que se apoya toda la casa; está bajo tierra y transmite al terreno el peso de la vivienda y las tensiones a las que está sometida.

177 ESTRUCTURA DE TECHOS Arq. M.Elizondo La estructura es el armazón resistente que soporta el edificio y lo fija al terreno.

178 Arq. M.Elizondo

179

180
