2 UNIDAD DE TRANSPORTE CAJA MOVIL/ SWAP BODY Se llama caja móvil a una unidad concebida para el transporte de mercancías, adaptada de manera optima en función de las dimensiones de los vehículos terrestres (lo que las distingue de los contenedores) y equipada con dispositivos adecuados para el transbordo entre modos, que pueden ser carretera o tren.

3 SEMIRREMOLQUE Es un vehículo sin motor y sin eje delantero, que se apoya en el remolcador transmitiéndole parte de su peso. Puede ser: monoeje, tandem o doble (dos ejes) y trídem o triple (tres ejes). Los semirremolques más utilizados son las plataformas, para contenedores, y los cerrados para mercancía general.

4 QUE ES UN CONTENEDOR QUES

5 Contenedor normalizado en sus dimensiones exteriores:

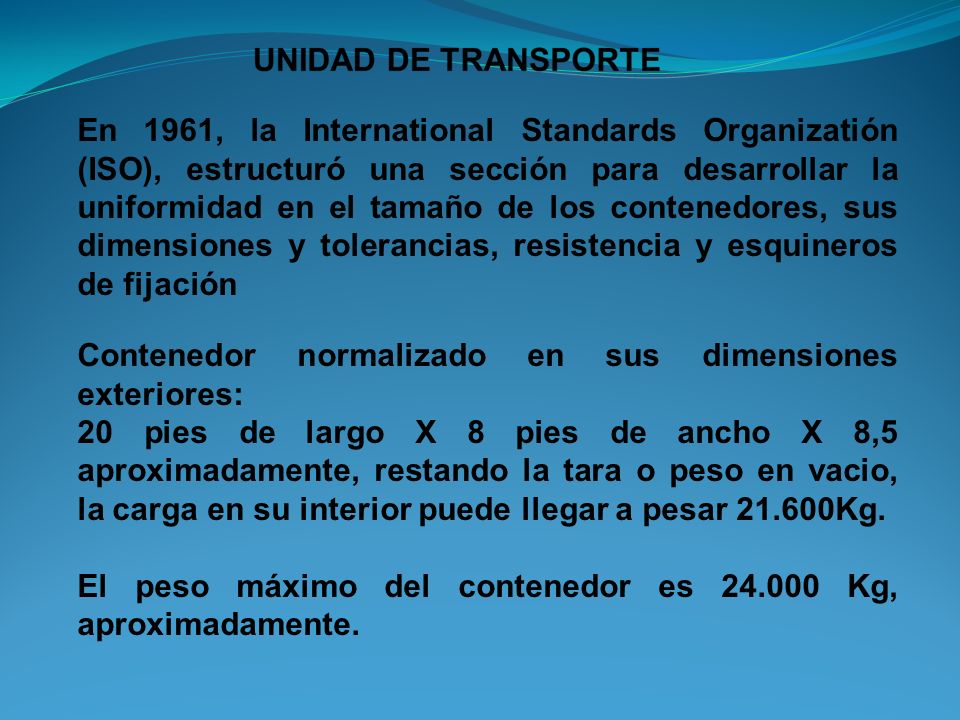

En 1961, la International Standards Organizatión (ISO), estructuró una sección para desarrollar la uniformidad en el tamaño de los contenedores, sus dimensiones y tolerancias, resistencia y esquineros de fijación Contenedor normalizado en sus dimensiones exteriores: 20 pies de largo X 8 pies de ancho X 8,5 aproximadamente, restando la tara o peso en vacio, la carga en su interior puede llegar a pesar Kg. El peso máximo del contenedor es Kg, aproximadamente. VVVVVV

6 VVVVVV

7

8 Son los contenedores estándar
Son los contenedores estándar. Cerrados herméticamente y sin refrigeración ni ventilación. Son utilizados para cualquier carga seca o normal. Ejemplo: bolsas, cajas, tambores, maquinas, muebles, entre otros.

9 CONTENEDOR HIGH CUBE Son contenedores fabricados de acero como los DRY-VAN, pero con mayor capacidad volumétrica, especial para cargas voluminosas. Ejemplo tabaco y carbón.

10 HARD TOP DE 40 PIES Son construidos para cargas largas que no pueden transportarse en un contenedor HARD TOP de 20 pies , cargas altas y pesadas que se cargarían a través del techo removido.

11 HARD TOP DE 20 PIES Diseñado especialmente para cargas pesadas, cargas altas que puedan ser cargadas a través del techo. El techo puede ser quitado para facilitar la operación de cargue con una grúa.

12 CONTENEDOR TECHO LATERAL ABIERTO OPEN TOP

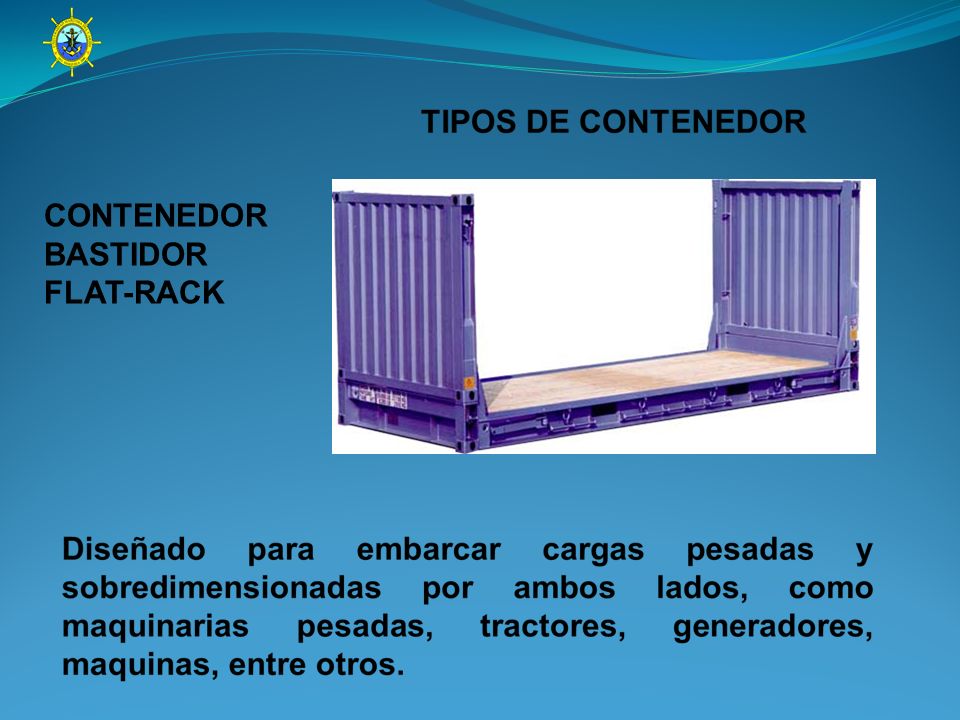

13 CONTENEDOR BASTIDOR FLAT-RACK

14 CONTENEDOR PLATAFORMA/ PLATFORM BED

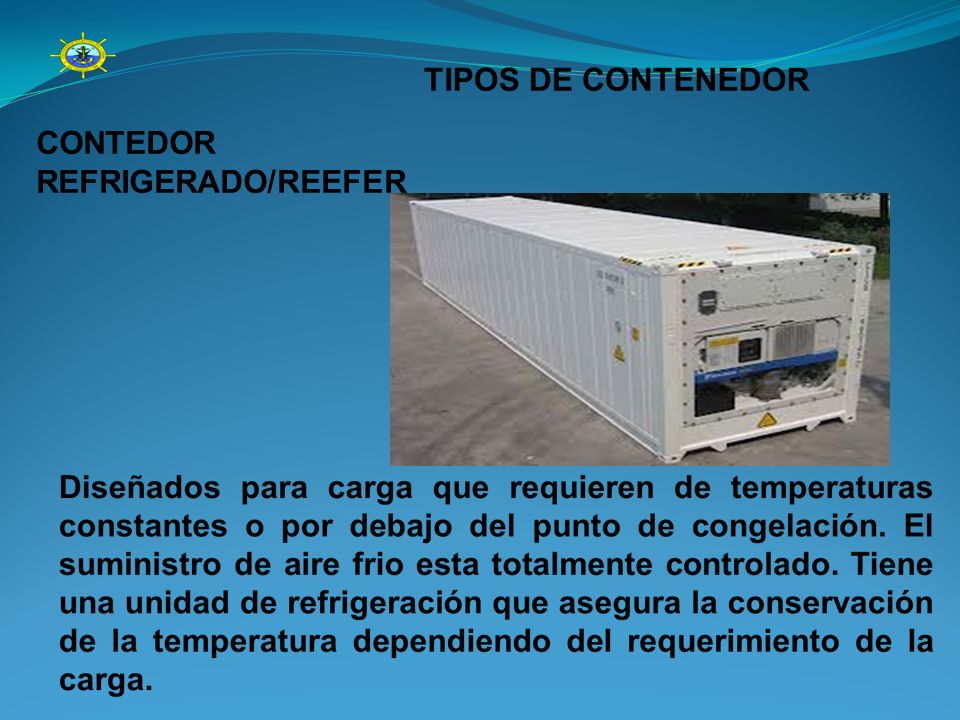

15 CONTEDOR REFRIGERADO/REEFER

16 CONTENEDORES VENTILADOS/VENTILATED

17 CONTENEDOR OPEN SIDE Son abiertos en uno de sus lados, se usa para el transporte de cargas de mayores dimensiones en longitud que no pueden ser cargadas habitualmente por la puerta del contenedor, son fabricados en aceros convenientes para carga y descarga de plataformas de ferrocarril.

18 TANK O CONTENEDOR CISTERNA
Están diseñados para transportar líquidos a granel. Por sus características, los fabrican en 20 pies de acero adecuado para el transporte de sustancias peligrosas como líquidos tóxicos corrosivos y altamente inflamables, así como también: aceites, plásticos, resinas, leche cerveza, vino, agua mineral.

19 CONTENEDOR FLEXI-TANK
Es un contenedor estándar (DRY-VAN) normalmente de 20 pies, en cuyo interior se fija un deposito flexible de un solo uso denominado FLEXIBACK, que es una bolsa flexible dentro de un contenedor de único uso y que puede ser desechada sin generar problemas ambientales, se utiliza para transportar líquidos no peligrosos y químicos

20 CONTENEDOR GRANELERO Este contenedor permite que la carga se lleve del exportador directo al consignatario sin ningún manipuleo extra. Tienen escotillas en el techo para su llenado y compuertas en sus paneles frontales para su vaciado. También tiene puertas como el contenedor estándar de 20 pies, lo cual hace su empleo para carga general.

21 TEU: Unidad Equivalente a Veinte Pies (Twenty-Foot Equivalent Unit)
1 TEU= Un contenedor de 20 pies 2 TEUS= Un contenedor de 40 pies, dos unidades de 20 pies. Representa una unidad de medida de capacidad del transporte marítimo en contenedores. 1 TEU es la capacidad de carga de un contenedor normalizado de 20 pies (6,1 m), una caja metálica de tamaño estandarizado que puede ser transferido fácilmente entre diferentes formas de transporte tales como buques, trenes y camiones.

22 1 TEU 1 FEU 20 pies 40 pies Esta unidad se toma como base para calificar los diferentes tipos de buques portacontenedores según su capacidad en TEUS.

23 PALETA Paletas/Pallet: Es una bandeja de carga que soporta los embalajes y lo constituye en una unidad de carga. Es una plataforma de almacenamiento, de manutención y de transporte. Su función es ser manipulada por las carretillas elevadoras o transpalets. Soporta la mercancía y asegura todas las operaciones de la cadena de distribución. Pueden ser de madera, metal, aluminio, plástico o cartón.

24 TIPOS DE PALETAS

25 Paleta ISO es de 1200 por mm Paleta CEN de 1200 por 800

26 Según sus entradas : De dos o cuatro entradas,
según las palas del transpalet pueden entrar por 2 o por los cuatro lados de la paleta

27 Atendiendo a su estructura:
CLASIFICACIÓN DE LAS PALETAS Atendiendo a su estructura: De uso general: aquellos cuyas características han sido delimitadas con vista a su utilización por gran número de usuarios y transportistas. De uso especializado: aquellos de características especiales dedicadas a cargar determinadas mercancías, ejemplo barriles. De tipo perdido: concebidos y realizados para su utilización en un solo transporte pero con la necesaria resistencia para que la carga pueda llegar en buenas condiciones a su destino. De tipo recuperable: de características de resistencia y duración adecuadas para su empleo en sucesivas utilizaciones.

28 Atendiendo a su estructura:
Paleta normal: constituida por dos pisos, unidos entre si por largueros o dados. Paleta reversible: cuando los dos pisos pueden recibir indistintamente carga. Paletas con alas: son aquellas en que el piso o los pisos sobresalen a un lado y a otro lado de los largueros o pies para facilitar además la suspensión con eslingas y que se utilizan en el ámbito portuario. Paletas de dos entradas o vías: por su construcción, no permite el paso de los brazos de las horquillas más que por los lados opuestos. Paletas de cuatro entradas o vías: por su construcción, permite el paso de los brazos de las horquillas más que por los cuatro lados

29

30 UNIDAD DE TRANSPORTE INTERMODAL (UTI)
La Unidad de Transporte Intermodal (UTI), es el contenedor, caja móvil o semirremolque adecuado para el transporte intermodal. Tara: es el peso de una UTI o un vehículo sin carga. Apilar: es el almacenamiento o transporte de la UTI colocadas unas encima de la otras.

31 El transporte intermodal es el transporte de mercancías que se realiza combinando sistemas de transporte con la utilización de Unidades de Transporte Intermodal (UTI), es decir contenedores, cajas móviles o semirremolques que permiten el cambio más rápido de las unidades de transporte. La diferencia con el transporte multimodal es que no se utiliza el documento único del transporte sino que cada transportador emite un documento y responde, individualmente, por el servicio que presta.
