1 Facilitador: Rafael Campos Espinoza
BIENVENIDOS DIOS LES BENDIGA Facilitador: Rafael Campos Espinoza

2 Apague o coloque en modo vibra-call

3 MODULO IV RIESGOS ELECTRICOS

4

5 GENERALIDADES TIPOS DE ELECTRICIDAD
RIESGO ELECTRICO: Es un agente físico presente en todo tipo de materia que bajo ciertas condiciones especiales se manifiesta como una diferencia de potencial entre dos puntos de dicha materia. TIPOS DE ELECTRICIDAD Corriente continua: Tensión, intensidad de corriente y resistencia no varían. Corriente alterna: Tensión y corriente varían en forma periódica a lo largo del tiempo. Corriente alterna monofásica: 220V; 60 Hz. Corriente alterna trifásica: 380V; 60 Hz.

6

7 NIVELES DE TENSION Muy baja tensión (MBT): Corresponde a las tensiones hasta 50 V. en corriente continua o iguales valores eficaces entre fases en corriente alterna. Baja tensión (BT): Corresponde a tensiones por encima de 50 V., y hasta 1000 V, en corriente continua o iguales valores eficaces entre fases en corriente alterna. Media tensión (MT): Corresponde a tensiones por encima de 1000 V. y hasta V. inclusive. Alta tensión (AT): Corresponde a tensiones por encima de V. Tensión de seguridad: En los ambientes secos y húmedos se considerará como tensión de seguridad hasta 24 V. respecto a tierra.

8 LEY DE OHM I= V/R La intensidad de corriente circulante por un circuito eléctrico es proporcional a la diferencia de potencial aplicado e inversamente proporcional a la resistencia que se opone al paso de la corriente. Intensidad (Amperio A) = Voltaje (Voltio V) Resistencia (Ohm Ω)

9 Amperaje Voltaje INTENSIDAD DE CORRIENTE DIFERENCIA DE POTENCIAL
Es el desplazamiento de cargas eléctricas negativas (electrón), en un conductor en la unidad de tiempo (unidad Ampere). Amperaje DIFERENCIA DE POTENCIAL Es la diferencia de nivel eléctrico entre dos puntos de un circuito (unidad Volt). Voltaje

10 Ohmiaje RESISTENCIA ELECTRICA
Es la dificultad al paso de la corriente eléctrica en un circuito/ conductor (unidad Ohm). Ohmiaje

11

12 Resistencias

13 INSTALACIONES ELECTRICAS
Las instalaciones y equipos eléctricos de los establecimientos, deberán cumplir con las prescripciones necesarias para evitar riesgos a personas o cosas. La electricidad es una fuerte fuerza invisible que da poder a formas de equipos. Sin embargo, la electricidad puede ser muy peligrosa, también el contacto accidental con corriente eléctrica puede provocar lesión, fuego, daños extensivos y hasta la muerte. Los materiales y equipos que se utilicen en las instalaciones eléctricas, cumplirán con las exigencias de las normas técnicas correspondientes.

14

15

16 CABLE Se llama cable a un conductor (generalmente cobre) o conjunto de ellos generalmente recubierto de un material aislante o protector, si bien también se usa el nombre de cable para transmisores de luz (cable de fibra óptica) o esfuerzo mecánico (cable mecánico).

17 Un cable eléctrico se compone de:
Conductor: Elemento que conduce la corriente eléctrica y puede ser de diversos materiales metálicos. Puede estar formado por uno o varios hilos. Aislamiento: Recubrimiento que envuelve al conductor, para evitar la circulación de corriente eléctrica fuera del mismo. Capa de relleno: Material aislante que envuelve a los conductores para mantener la sección circular del conjunto. Cubierta: Está hecha de materiales que protejan mecánicamente al cable. Tiene como función proteger el aislamiento de los conductores de la acción de la temperatura, sol, lluvia, etc.

18 CONDUCTOR ELÉCTRICO Un conductor eléctrico es un material que ofrece poca resistencia al movimiento de carga eléctrica. O sea, la resistencia al paso de la electricidad es muy baja. Y LA PREGUNTA DEL MILLÓN DE DÓLARES…: ¿Cómo REDACTAR el informe de investigación de accidentes cuando se produjo un contacto eléctrico?

19 Tu y tu cursito de electricidad ON LINE

20 La electricidad puede ser LETAL

21 CONTACTO DIRECTO Se produce cuando una persona toca o se pone en contacto involuntario o accidentalmente con un conductor, instalación eléctrica.

22

23

24 CONTACTO INDIRECTO Se produce con masas puestas accidentalmente en tensión...

25

26 COMO SE ACOSTUMBRA EN NUESTRO PAIS CON CONDUCTOR DE PROTECCION

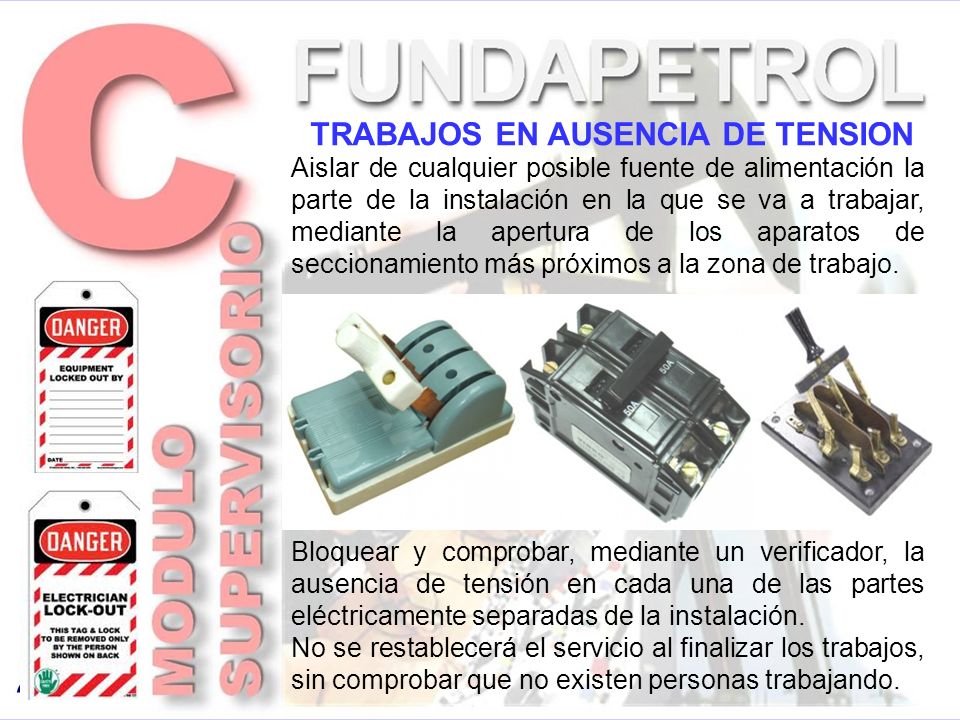

27 TRABAJOS EN AUSENCIA DE TENSION
Aislar de cualquier posible fuente de alimentación la parte de la instalación en la que se va a trabajar, mediante la apertura de los aparatos de seccionamiento más próximos a la zona de trabajo. Bloquear y comprobar, mediante un verificador, la ausencia de tensión en cada una de las partes eléctricamente separadas de la instalación. No se restablecerá el servicio al finalizar los trabajos, sin comprobar que no existen personas trabajando.

28

29 MANTENIMIENTO ELECTRICO
TRABAJOS EN TENSION Cuando realizamos trabajos en tensión hay que considerar no sólo el riesgo de contacto eléctrico sino también la formación de arcos eléctricos por cortocircuito, donde la temperatura del medio se va a elevar hasta 4000ºC. NORMAS DE MANTENIMIENTO ELECTRICO Debe avisar de cualquier condición insegura que observe en su trabajo y advertir de cualquier defecto en los materiales o herramientas a utilizar.

30

31

32 DIRECTOS DE LA ELECTRICIDAD
EFECTOS FISIOLOGICOS DIRECTOS DE LA ELECTRICIDAD

33 INDIRECTOS DE LA ELECTRICIDAD CORRIENTE ALTERNA – BAJA FRECUENCIA
EFECTOS FISIOLOGICOS INDIRECTOS DE LA ELECTRICIDAD CORRIENTE ALTERNA – BAJA FRECUENCIA

34 MUERTE POR PARO CARDIACO O ASFIXIA. QUEMADURAS INTERNAS Y EXTERNAS
MUERTE POR PARO CARDIACO O ASFIXIA. QUEMADURAS INTERNAS Y EXTERNAS. LESIONES SECUNDARIAS POR CAIDAS Y GOLPES QUEMADURAS POR ARCO ELECTRICO. LESIONES EN OJOS. LESIONES SECUNDARIAS POR EXPLOSIÓN DE ATMÓSFERAS INFLAMABLES.

35 PREVENCION DE RIESGOS ELECTRICOS
• Considerar que todos los circuitos llevan corriente hasta que se demuestre lo contrario • Evitar el acceso de personal no autorizado a zonas de tablero eléctrico • No trabajar en líneas con tensión • Colocar vallas y señales en zonas peligrosas • Adecuado toma a tierra del sistema eléctrico y de equipos eléctricos • No dejar conductores desnudos en las instalaciones. evitar empalmes. • De existir aislarlos debidamente • Mantener en buen estado interruptores y tomas • Usos de disyuntores diferenciales y llaves térmicas combinadas • Mantener las instalaciones siempre limpias y con sus medios de protección • no utilizar escaleras metálicas cerca de equipos energizados • nunca trabajar en un circuito eléctrico sin ayudante capacitación especifica

36

37

38

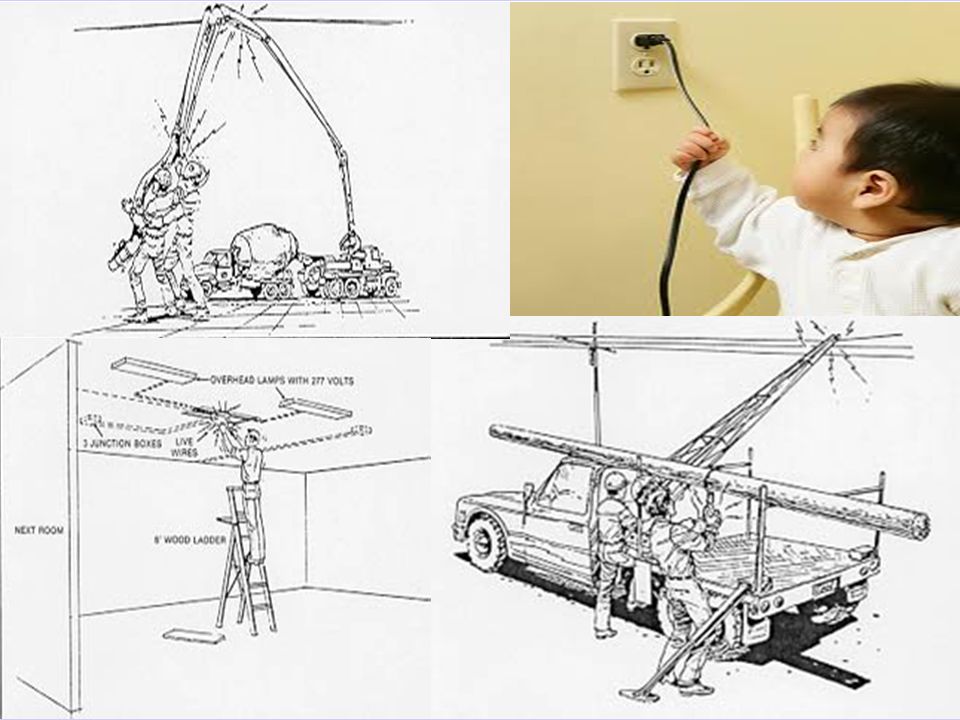

39

40

41

42

43 CUIDADO CON UNA CORRIENTEISHON

44 Efecto de los choques eléctricos (cantidad de corriente)

45

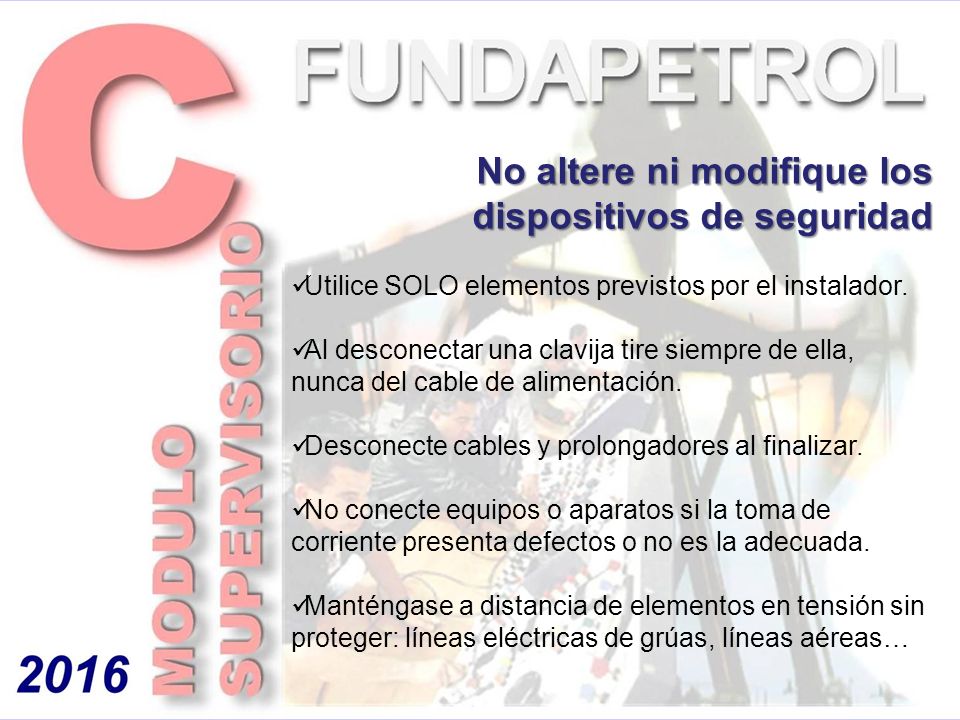

46 No altere ni modifique los dispositivos de seguridad
Utilice SOLO elementos previstos por el instalador. Al desconectar una clavija tire siempre de ella, nunca del cable de alimentación. Desconecte cables y prolongadores al finalizar. No conecte equipos o aparatos si la toma de corriente presenta defectos o no es la adecuada. Manténgase a distancia de elementos en tensión sin proteger: líneas eléctricas de grúas, líneas aéreas…

47 NORMAS ANTES DE LA OPERACION
A nivel del suelo ubicarse sobre los elementos aislantes correspondientes. Utilizar casco (el cabello debe estar contenido dentro del mismo), calzado de seguridad dieléctrico, guantes aislantes y anteojos de seguridad. Utilizar herramientas o equipos aislantes. Revisar antes de su uso el perfecto estado de conservación y aislamiento de los mismos. Desprenderse de todo objeto metálico de uso personal. Quitarse anillos, relojes o cualquier elemento que pudiera dañar los guantes. Aislar los conductores o partes desnudas que estén con tensión, próximos al lugar de trabajo. Verificar el bloqueo y la colocación de tarjeta de seguridad en los circuitos de la instalación a intervenir Bloquear los circuitos con el fin de aislar todas las fuentes de tensión que pueden alimentar la instalación en la que se va a trabajar. Esta apertura debe realizarse en cada uno de los conductores que alimentan la instalación, exceptuando el neutro. Bloquear todos los equipos de corte en posición de apertura. Colocar en el mando o en el mismo dispositivo la señalización de prohibido de maniobra. Verificar la ausencia de tensión. Comprobar si el detector funciona antes y después de realizado el trabajo. Puesta a tierra y la puesta en cortocircuito de cada uno de los conductores sin tensión incluyendo el neutro. Delimitar la zona de trabajo señalizándola adecuadamente.

48 NORMAS POSTERIORES A LA OPERACION
Reunir a todas las personas que participaron en el trabajo para notificar la reposición de la tensión. Verificar visualmente que no hayan quedado en el sitio de trabajo herramientas u otros elementos. Se retirará la señalización y luego el bloqueo. Se cerrarán los circuitos

49 CONSIDERACIONES GENERALES

50 DISTANCIAS DE SEGURIDAD
Las separaciones mínimas, medidas entre cualquier punto con tensión y la parte más próxima del cuerpo del operario o de las herramientas no aisladas por él utilizadas en la situación más desfavorable, serán las siguientes: 1) Estas distancias pueden reducirse a 0,60 m, por colocación sobre los objetos con tensión de pantallas aislantes de adecuado nivel de aislación (2) Para trabajos a distancia, no se tendrá en cuenta para trabajos a potencial.

51

52 ESPAÑA

53

54

55 Los árboles A, B y C están fuera de la zona de peligro en lo que concierne a contacto potencial con arco eléctrico de conductores. El árbol D es un peligro porque puede golpear un conductor si llegara a caerse. De acuerdo a las reglas, el árbol A debe ser cortado porque está en la zona de ternas, el árbol C sería cortado porque está a más de 15’ de alto en la zona límite, los árboles B y D pueden quedar.

56

57 RECORDEMOS QUE EXISTEN DIFERENCIAS

58 Líneas de alto voltaje sobre la cabeza
Es muy importante el mantener su distancia de líneas de alto voltaje por encima de su cabeza. El contacto accidentalmente con las líneas de alto voltaje produce fatalidades. Para evitar que esto le ocurra, prepare su trabajo. Busque alrededor alambres y postes eléctricos por arriba., esté consciente que hay leyes que prohíben cualquier trabajo dentro de seis pies de las líneas que cargan entre 600 y 50,000 voltios, y una distancia mínima de 10 pies de estas líneas cuando esta operando equipo de tipo (hidráulico) para levantar.

59 Choque eléctrico por contacto con elementos en tensión (contacto eléctrico directo), o con masas puestas accidentalmente en tensión (contacto eléctrico indirecto). Quemaduras por choque eléctrico, o por arco eléctrico. Caídas o golpes como consecuencia de choque o arco eléctrico. Incendios o explosiones originados por la electricidad. Ni la vista, ni el olfato, ni el oído la detectan. Aíslese, el cuerpo no aislado actuará como conductor. La intensidad de corriente que atraviesa el cuerpo humano. Peligrosa a partir de 0,01 Amperios y puede matar con 0,1 Amperios. Para disminuir la intensidad aumente la resistencia: utilice elementos de protección aislantes (guantes, calzado, planchas aislantes, etc.) Mantenga seco el suelo de su área de trabajo o aíslese mediante una tarima, tablón, etc.

60 Distribución porcentual de accidentes eléctricos en el cuerpo humano

61 INSPECCIONE HERRAMIENTAS ELECTRICAS
Inspeccione sus herramientas eléctricas regularmente incluyendo las herramientas grandes tales como sierras de mesa, taladros y esmeriles de mesa. Pruebe su equipo primero antes de empezar a trabajar. Si cualquier herramienta le da un choque ligeramente o le sale humo y chispas cuando el aparato está prendido, no lo utilice, avísele a su supervisor inmediatamente. PUESTA A TIERRA Los equipos eléctricos adecuadamente conectados a tierra pueden ofrecerle protección en caso de que el equipo no funcione bien eléctricamente. Si su herramienta eléctrica indica que está aislada doblemente en la etiqueta del fabricante, esto significa que hay aislamiento en el interior de la herramienta para protegerlo de choque eléctrico. El tercer diente, o enchufe está conectado a tierra, conecta su herramienta en la tierra o suelo así en caso de un funcionamiento deficiente, la electricidad correrá a través de este diente de tierra a tierra y desviará su cuerpo.

62 SISTEMA DE PUESTA A TIERRA
La palabra aterramiento es comúnmente utilizada (de manera poco elegante) en sistemas eléctricos de potencia, para cubrir los sistemas de puesta a tierra y el aterramiento de equipos y del neutro. La puesta a tierra comprende cualquier conexión metálica, sin fusible, ni protección alguna, de sección suficiente, entre una parte de una instalación y un electrodo o placa metálica, de dimensiones y situaciones tales que, en todo momento, se pueda asegurar que los elementos se encuentran al mismo potencial de tierra.

63 SISTEMA DE PUESTA A TIERRA
OBJETIVOS DEL SISTEMA DE PUESTA A TIERRA Proporcionar una impedancia suficientemente baja para facilitar la operación satisfactoria de las protecciones en condiciones de falla. Asegurar que personas presentes en la estación, no queden expuestos a potenciales inseguros, en régimen permanente o en condiciones de falla. Mantener los voltajes del sistema dentro de límites razonables bajo condiciones de falla (tales como descarga atmosférica, ondas de maniobra o contacto inadvertido con sistemas de voltaje mayor), y asegurar que no se exceda el voltaje de ruptura dieléctrica del aislante. Limitar el voltaje a tierra sobre materiales conductivos que circundan conductores o equipos eléctricos. Estabilizar los voltajes fase a tierra en líneas eléctricas bajo condiciones de régimen permanente, por ejemplo, disipando cargas electrostáticas que se han generado debido a nubes, polvo, agua, nieve. Proporcionar una trayectoria alternativa para las corrientes inducidas y de tal modo minimizar el ruido eléctrico en cables. Proporcionar una plataforma equipotencial sobre la cual pueda operar equipo electrónico.

64 RECOMENDACIONES Asegúrese de los bloqueos y puesta de las tarjetas de seguridad cumple las normas y precauciones de diseño y empleo de equipos eléctricos. Evite que los cables de alimentación se pisen o se apoyen sobre aristas vivas. No tire de los cables para mover o desplazar los aparatos o máquinas eléctricas. No abra nunca las protecciones de los aparatos eléctricos y respete las señales de advertencia.

65 EVALUACION ¿ QUE APRENDISTE HOY?

66 ¿Qué observa?

67

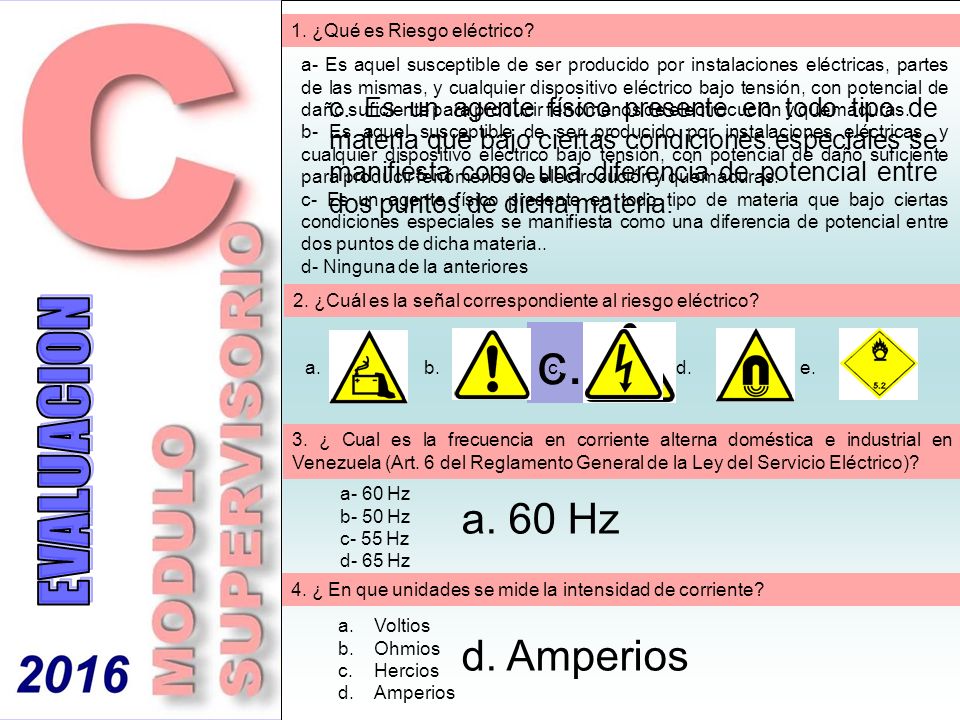

68 EVALUACION c. a. 60 Hz d. Amperios
1. ¿Qué es Riesgo eléctrico? a- Es aquel susceptible de ser producido por instalaciones eléctricas, partes de las mismas, y cualquier dispositivo eléctrico bajo tensión, con potencial de daño suficiente para producir fenómenos de electrocución y quemaduras. b- Es aquel susceptible de ser producido por instalaciones eléctricas, y cualquier dispositivo eléctrico bajo tensión, con potencial de daño suficiente para producir fenómenos de electrocución y quemaduras. c- Es un agente físico presente en todo tipo de materia que bajo ciertas condiciones especiales se manifiesta como una diferencia de potencial entre dos puntos de dicha materia.. d- Ninguna de la anteriores c. Es un agente físico presente en todo tipo de materia que bajo ciertas condiciones especiales se manifiesta como una diferencia de potencial entre dos puntos de dicha materia. 2. ¿Cuál es la señal correspondiente al riesgo eléctrico? b c d e. c. EVALUACION 3. ¿ Cual es la frecuencia en corriente alterna doméstica e industrial en Venezuela (Art. 6 del Reglamento General de la Ley del Servicio Eléctrico)? a- 60 Hz b- 50 Hz c- 55 Hz d- 65 Hz a. 60 Hz 4. ¿ En que unidades se mide la intensidad de corriente? Voltios Ohmios Hercios Amperios d. Amperios

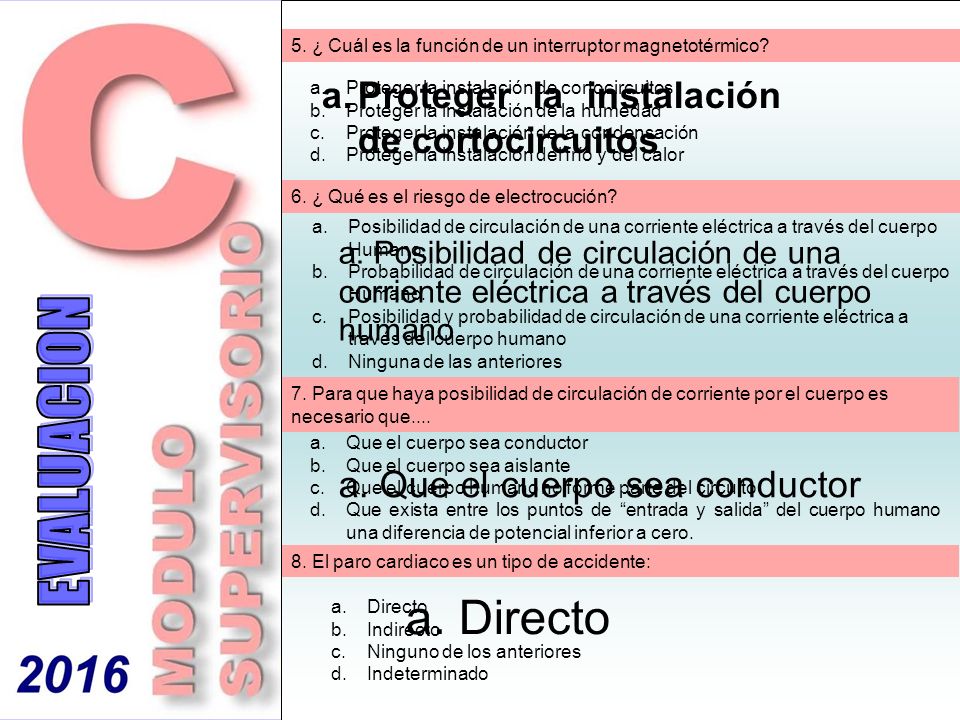

69 EVALUACION a. Directo Proteger la instalación de cortocircuitos
5. ¿ Cuál es la función de un interruptor magnetotérmico? Proteger la instalación de cortocircuitos Proteger la instalación de la humedad Proteger la instalación de la condensación Proteger la instalación del frío y del calor Proteger la instalación de cortocircuitos 6. ¿ Qué es el riesgo de electrocución? Posibilidad de circulación de una corriente eléctrica a través del cuerpo Humano. Probabilidad de circulación de una corriente eléctrica a través del cuerpo Humano. Posibilidad y probabilidad de circulación de una corriente eléctrica a través del cuerpo humano Ninguna de las anteriores a. Posibilidad de circulación de una corriente eléctrica a través del cuerpo humano EVALUACION 7. Para que haya posibilidad de circulación de corriente por el cuerpo es necesario que.... Que el cuerpo sea conductor Que el cuerpo sea aislante Que el cuerpo humano no forme parte del circuito Que exista entre los puntos de “entrada y salida” del cuerpo humano una diferencia de potencial inferior a cero. a. Que el cuerpo sea conductor 8. El paro cardiaco es un tipo de accidente: a. Directo Directo Indirecto Ninguno de los anteriores Indeterminado

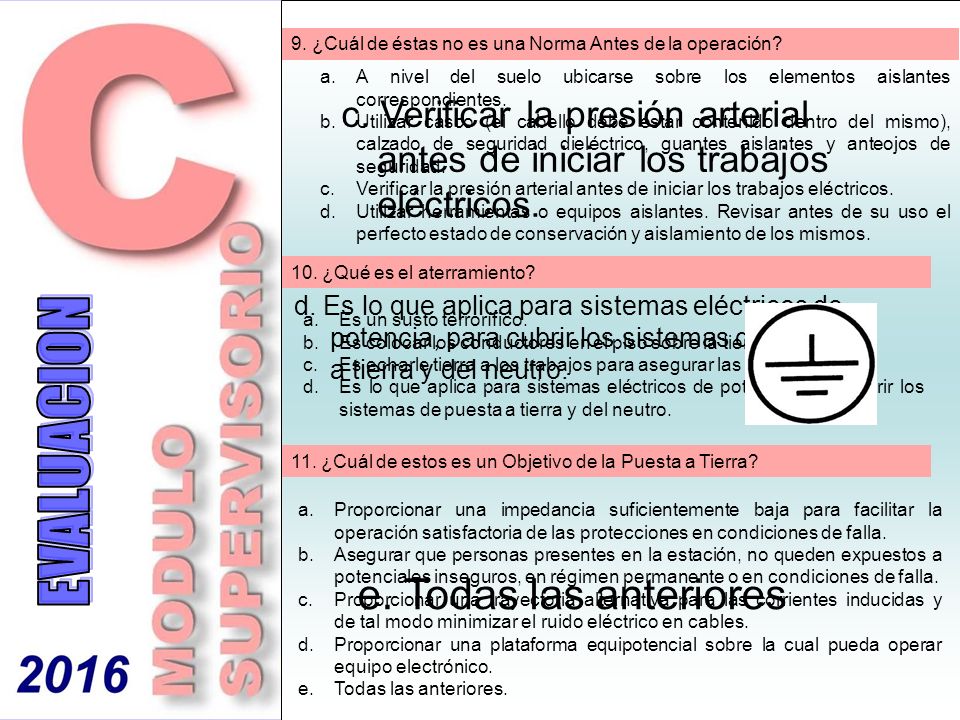

70 EVALUACION e. Todas las anteriores
9. ¿Cuál de éstas no es una Norma Antes de la operación? A nivel del suelo ubicarse sobre los elementos aislantes correspondientes. Utilizar casco (el cabello debe estar contenido dentro del mismo), calzado de seguridad dieléctrico, guantes aislantes y anteojos de seguridad. Verificar la presión arterial antes de iniciar los trabajos eléctricos. Utilizar herramientas o equipos aislantes. Revisar antes de su uso el perfecto estado de conservación y aislamiento de los mismos. c. Verificar la presión arterial antes de iniciar los trabajos eléctricos. 10. ¿Qué es el aterramiento? d. Es lo que aplica para sistemas eléctricos de potencia, para cubrir los sistemas de puesta a tierra y del neutro. Es un susto terrorífico. Es colocar los conductores en el piso sobre la tierra. Es echarle tierra a los trabajos para asegurar las conexiones. Es lo que aplica para sistemas eléctricos de potencia, para cubrir los sistemas de puesta a tierra y del neutro. EVALUACION 11. ¿Cuál de estos es un Objetivo de la Puesta a Tierra? Proporcionar una impedancia suficientemente baja para facilitar la operación satisfactoria de las protecciones en condiciones de falla. Asegurar que personas presentes en la estación, no queden expuestos a potenciales inseguros, en régimen permanente o en condiciones de falla. Proporcionar una trayectoria alternativa para las corrientes inducidas y de tal modo minimizar el ruido eléctrico en cables. Proporcionar una plataforma equipotencial sobre la cual pueda operar equipo electrónico. Todas las anteriores. e. Todas las anteriores

71 EVALUACION b. Es un conjunto de tres conductores eléctricos.
12. ¿Qué es una terna eléctrica? Es un conjunto de tres tipos de corriente eléctrica. Es un conjunto de tres conductores eléctricos. Es un trozo de carne de ternera cocida eléctricamente. Es un aislante poderoso contra choques eléctricos Ninguna de las anteriores b. Es un conjunto de tres conductores eléctricos. 13. ¿Es posible el choque eléctrico cuando no hay paso de corriente eléctrica? No porque el circuito está abierto. No porque el circuito está cerrado. No porque uso botas dieléctricas. Si porque las líneas pueden estar energizadas. No porque el profesor dice que no. d. Si porque las líneas Pueden estar energizadas. EVALUACION 14. Se le llama ____________ cuando el paso de la corriente provoca contracciones musculares y agarrotamiento. Tetanización Electrocución. Corrientazo eléctrico. Fibrilación ventricular. A.C.V. Ninguna de las anteriores

72 GRACIAS POR SU ATENCION
