APROVECHAMIENTO DE RECURSOS HIDRICOS Danny O. Contreras Aldana 02-05-2007.

Presentaciones similares


Presentación del tema: "APROVECHAMIENTO DE RECURSOS HIDRICOS Danny O. Contreras Aldana 02-05-2007."— Transcripción de la presentación:

1 APROVECHAMIENTO DE RECURSOS HIDRICOS Danny O. Contreras Aldana

2 Problemática Hacienda con d é ficit energ é tico Capacidad de producción limitada por el riego Limitaciones en la producción de bienes agrícolas. Dificultoso abastecimiento de agua al ganado. Deficientes producciones frutales (olivos, nogales, duraznos, Vid, etc.). Riego existente Río imposibilitado de cubrir los requerimientos de abastecimiento óptimo. Motores de combustión interna con capacidad saturada. Dificultad de mantenimiento (motores de combustión interna). Alza en precios de combustible. Danny O. Contreras Aldana

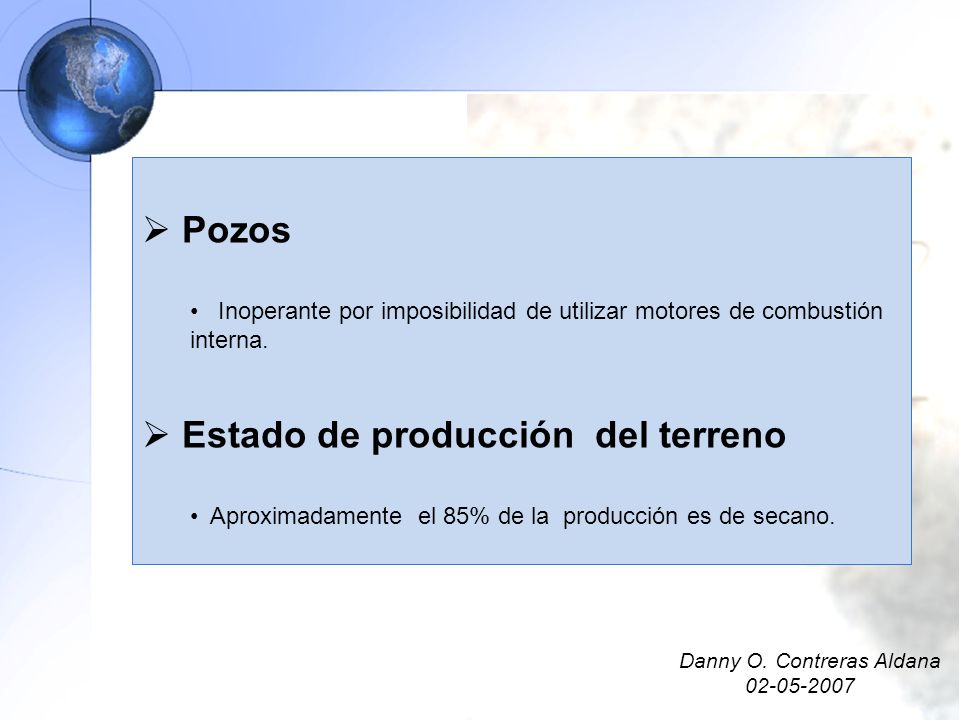

3 Pozos Inoperante por imposibilidad de utilizar motores de combustión interna. Estado de producción del terreno Aproximadamente el 85% de la producción es de secano. Danny O. Contreras Aldana

4 Utilización de energías renovables de origen : Hídrico. Solar*. Eólico**. Instalación de una hidroturbina Instalación de generador eléctrico. Instalación de hidro-bombas. Instalación de electro-bombas en pozos de mediana y gran profundidad Potenciales soluciones Danny O. Contreras Aldana

5 Antecedentes generales Nombre del proyecto: Sistema de riego y electrificado autónomo. Objetivo Diseñar e instalar un sistema autónomo para la extracción de agua y generación de electricidad utilizando la energía potencial de un río. Tipo de proyecto Extracción de energía y recursos hídricos. Danny O. Contreras Aldana

6 Producto y/o Servicio Energía eléctrica y extracción de agua para usos agrícolas. Descripción Instalación de Hidro – turbina para la impulsión de un generador eléctrico de 2.5 Kwatt, bombas mecánicas y electro bombas para la extracción de agua. Cobertura y Destino Hacienda. Mercado del proyecto Danny O. Contreras Aldana

7 Demanda total Agua para usos agrícolas. En época de alta demanda aproximadamente un promedio de litros de agua mensual. Durante el tiempo restante litros mensuales aproximadamente. Electricidad para uso de bombas eléctricas y uso domestico 2.5kwatt. Compradores principales Productores de bienes agrícolas. Danny O. Contreras Aldana

8 Fin principal Proyecto piloto uso particular. Satisfacer demandas energéticas para la producción de bienes agrícolas. Usar proyecto piloto como plus para la venta de proyectos similares. Compradores principales Productores agrícolas que utilizan hidro-bombas propulsadas por motores de combustión interna (diesel, bencina) y/o hidro-bombas eléctricas. Viñas locales que demandan gran cantidad de riego. Precio de venta Proyecto piloto $ Proyectos futuros: precios ajustables de acuerdo a los requerimientos y necesidades establecidas por el potencial comprador. Danny O. Contreras Aldana

9 . Política de Ventas Presentación en ferias de exposición agrícolas. Visitas a agrupaciones de productores agrícolas. Contacto personal con potenciales usuarios. Visitas programadas al proyecto piloto. Avisos publicitarios. Sistema de Comercialización Proyecto piloto (uso personal) Venta del proyecto (sistema operando), manutención y asistencia técnica periódica. Danny O. Contreras Aldana

10 Fuentes de abastecimiento Fuente Fluvial Ríos (río Cauquenes para proyecto piloto). Ríos o arroyos sujetos a evaluación técnica. Disponibilidad de Materias Primas Restringida a la proximidad de una fuente fluvial. Limitadas por el cauce y las condiciones topogr á ficas del terreno. Calidad Optima. Danny O. Contreras Aldana

11 Aspectos técnicos del proyecto Localización Cauquenes, Región del Maule, estancia Los Cipreses. Capacidad Limitada por el caudal. Afectada por las condiciones climáticas temporales. Período y Capacidad de Operación Indefinida, con mantención periódica. Rendimientos técnicos litros de agua mensuales. 2,5 Kwatts de electricidad. Danny O. Contreras Aldana

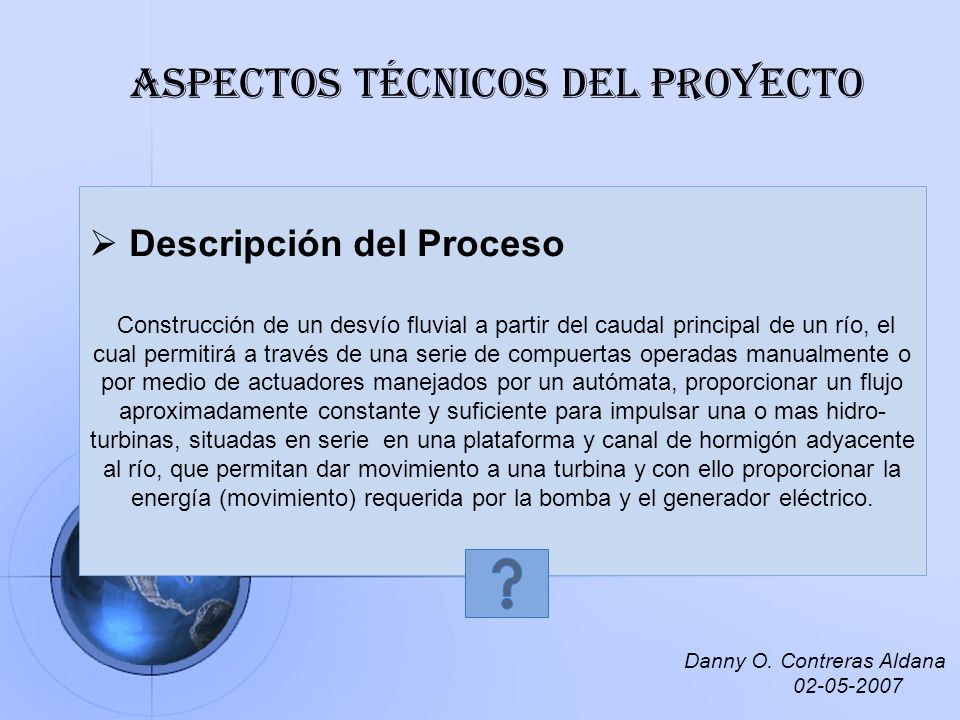

12 Aspectos técnicos del proyecto Descripción del Proceso Construcción de un desvío fluvial a partir del caudal principal de un río, el cual permitirá a través de una serie de compuertas operadas manualmente o por medio de actuadores manejados por un autómata, proporcionar un flujo aproximadamente constante y suficiente para impulsar una o mas hidro- turbinas, situadas en serie en una plataforma y canal de hormigón adyacente al río, que permitan dar movimiento a una turbina y con ello proporcionar la energía (movimiento) requerida por la bomba y el generador eléctrico. Danny O. Contreras Aldana

13 Necesidades de Maquinarias, equipos y obras civiles Maquinaria: Cantidad de Maquinarias Unidades (2008) Valor (miles) Turbina generador 2.5 Kwatts Danny O. Contreras Aldana

14 Equipos: Cantidad de Equipos Unidades (2008) Valor (miles) Hidro – Bombas (mecánica de dos pulgada)180 Hidro – Bombas (eléctrica de dos pulgadas)160 Banco batería4100 Módulos de rectificación e inversión de energía eléctrica 290 Total equipos (miles)330 Danny O. Contreras Aldana

15 Obras Civiles: InfraestructuraLargo (m) Ancho (m) Alto pared (m) Área (m^2) Canal con paneles de hormigón Plataforma de empotrado0,5121 Total51 Valor (miles)102 Danny O. Contreras Aldana

16 Otras Necesidades : Mano de Obra 2 Personas durante período de construcción e instalación de planta. Materiales Eléctricos Conductores e insumos eléctricos( interruptores, protecciones, etc.). Materiales transporte de agua Cañerías( Cobre, pvc), coplas, llaves de paso, entre otras. Danny O. Contreras Aldana

17 Materiales de Construcción Cemento, arena, piedras, estructuras metálicas, etc. Estanque acumulador de agua (fibra) Estaque con capacidad para 1000 litros de agua. Tiempo de construcción y Ejecución 6 meses. Danny O. Contreras Aldana

18 Total Inversión Año 0 Maquinaria1.100 Equipos330 Obras civiles102 Otras Necesidades: Futuras Eventualidades100 TOTAL INVERSION AÑO Estanque 90 Otros 278 Danny O. Contreras Aldana

19 organización Organización Actual Inexistente (para el proyecto puro). Organización para el Proyecto Simple y funcional de acuerdo a las exigencias. Danny O. Contreras Aldana

20 Financiamiento (Proyecto Piloto) Propietario 20% del costo total. Créditos y subsidios INDAP 20% del costo total. Cr é dito entidad financiera 60% del costo total. Danny O. Contreras Aldana

21 Beneficios esperados Ahorro/Período Combustibles 450 Electricidad 250 Total * Aumento de la probabilidad de venta de proyectos futuros. Danny O. Contreras Aldana

22 Beneficios económicos Eliminación parcial de los gastos por concepto de consumos energéticos de las bombas, utilizadas actualmente para cubrir las necesidades de riego y electricidad. Aumento considerable de la producción de bienes agrícolas. Danny O. Contreras Aldana

23 Impacto ambiental Un proyecto de esta magnitud no genera contaminación ambiental, ya que cuenta con el plus de utilizar recursos renovables y una mínima intervención en el lugar donde se situará. Danny O. Contreras Aldana

24 Consideraciones Aprovechamiento de recursos renovables y energía existente en el medio. Conversión de cultivos de secanos a riego. Aumento del 15% de la superficie de riego existente en la actualidad, al 50% con expectativas de llegar al 80%. Aumento de la productividad y mejora en la calidad de los productos existentes. Posibilidad de adquirir nueva maquinaria que utilice energía eléctrica. Aumento de la probabilidad de ventas para proyectos futuros. Danny O. Contreras Aldana

25 ¿ Consultas ?

26 Fin Danny O. Contreras Aldana

27

28 Micro-Central

29 OBRAS CIVILES

30 Kaplan y h é lice. Las turbinas tipo h é lice pueden ser m á s convenientes para proyectos de baja altura (inferiores a los 5 m). Son turbinas de reacci ó n de flujo axial. Sysglobal S.A. Hansa S.A. Turbinas Francis para potencias desde los 2 a 10 Kw., en 220 y 380 volts. Para su instalación es necesario entubar el agua con una caídas entre 1.5 a 25 mts. y el caudal entre 30 a 100 l/seg. HIDRO-TURBINAS BR-FRANCIS Mitchel-Banki

31 Construcción

32 Fecha 25/04/ :27 Monto del Crédito $ Número de Cuotas (Meses) 24 Pago Primera Cuota22/05/2007 Valor Cuota Mensual $ Tasa de Interés Mensual % 1.05 Tasa de Interés Especial Internet % 1,3 Tasa de Interés Anual %15.6 Impuesto $ Notario $700 Seguro Crédito Protegido $ Monto Total del Crédito $ Banco estadoBanco Santander Monto del Crédito:$ Plazo del Crédito:24 Meses Tasa de Interés Normal: 2,09% Tasa de Interés Mensual: (*Tasa Especial) 1,88% (22,56% anual) Valor Cuota Normal: $ Valor Cuota Mensual: $ Monto Bruto Cliente: $ Monto Final a Pagar: $ Cuotas en Tarjeta de Crédito: No

33 Fecha 25/04/ :27 Monto del Crédito $ Número de Cuotas (Meses) 24 Pago Primera Cuota22/05/2007 Valor Cuota Mensual $ Tasa de Interés Mensual % 1,65 Tasa de Interés Especial Internet % 1,2 Tasa de Interés Anual %14,4 Impuesto $ Notario $700 Seguro Crédito Protegido $ Monto Total del Crédito $ Monto del Crédito:$ Plazo del Crédito:24 Meses Tasa de Interés Normal: 2,09% Tasa de Interés Mensual: (*Tasa Especial) 1,88% (22,56% anual) Valor Cuota Normal:$ Valor Cuota Mensual:$ Monto Bruto Cliente:$ Monto Final a Pagar:$ Cuotas en Tarjeta de Crédito: Si Monto del Crédito:$ Plazo del Crédito:24 Meses Tasa de Interés Normal: 2,09% Banco estadoBanco Santander
