1 Guía de Ayuda y Diagnóstico PlC como servidor Modbus TCP/IP Centro de Competencia Técnica

2 Schneider Electric 2 - Centro Competencia Técnica- Pere Sole – Rev

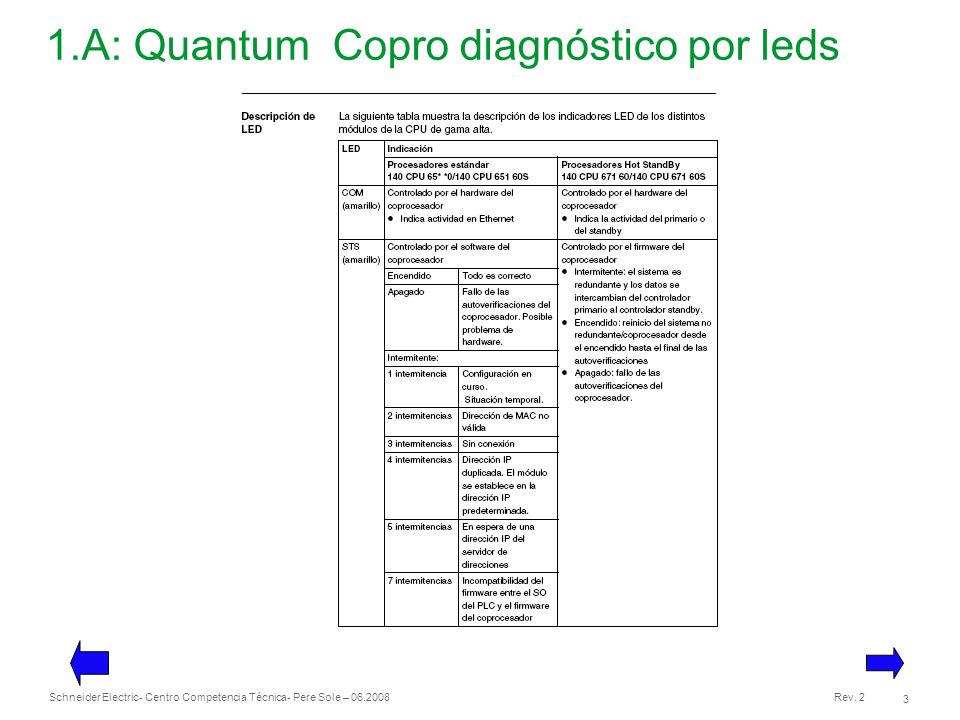

3 Schneider Electric 3 - Centro Competencia Técnica- Pere Sole – Rev. 2 1.A: Quantum Copro diagnóstico por leds

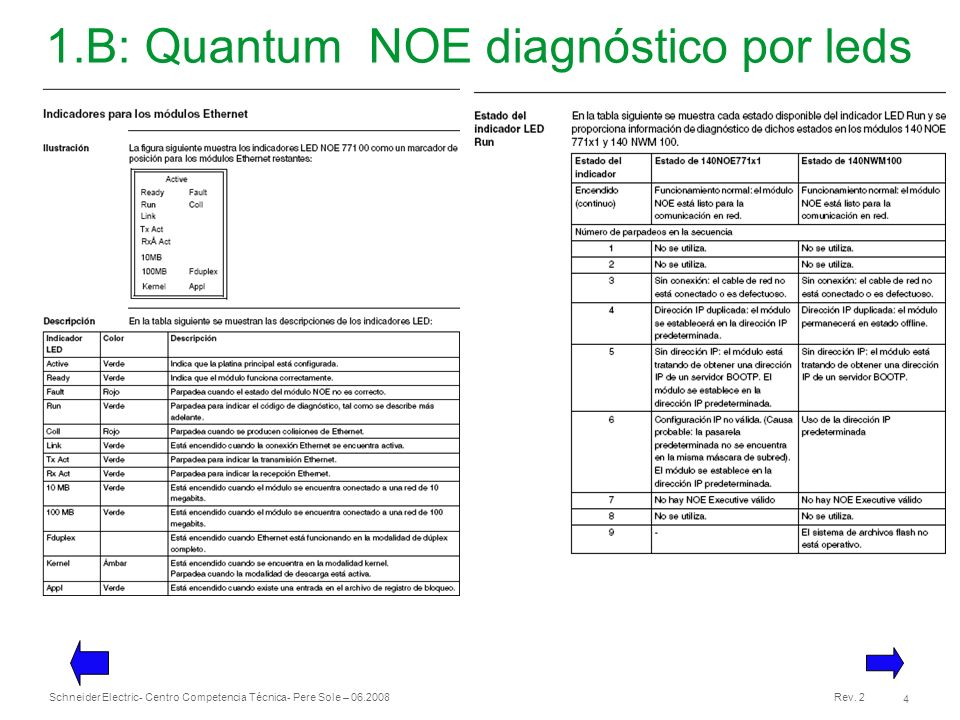

4 Schneider Electric 4 - Centro Competencia Técnica- Pere Sole – Rev. 2 1.B: Quantum NOE diagnóstico por leds

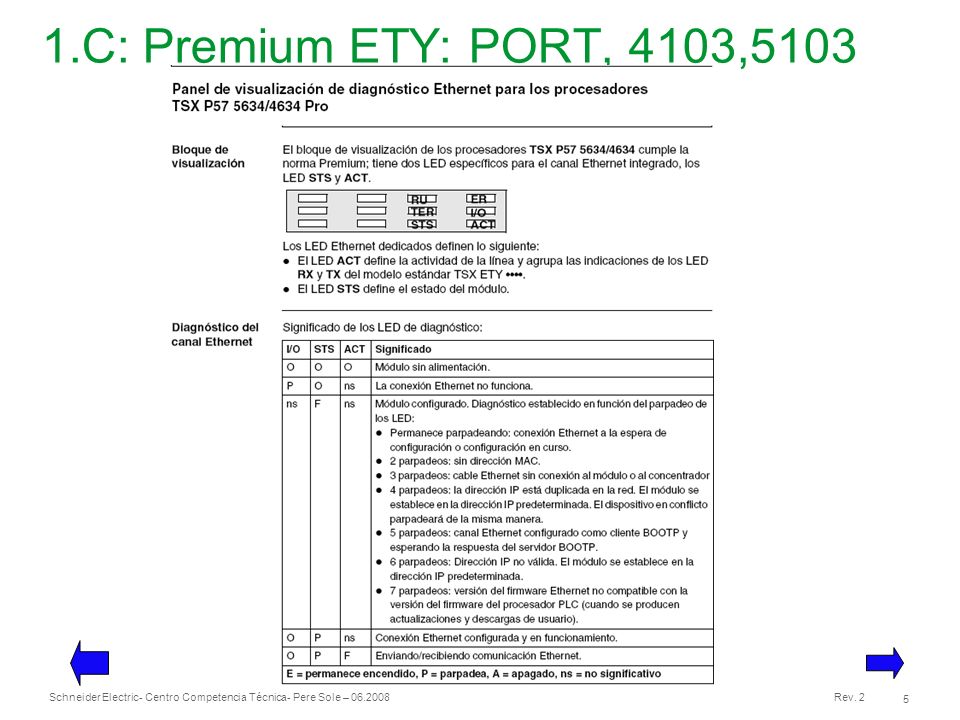

5 Schneider Electric 5 - Centro Competencia Técnica- Pere Sole – Rev. 2 1.C: Premium ETY: PORT, 4103,5103

6 Schneider Electric 6 - Centro Competencia Técnica- Pere Sole – Rev. 2 1.D: Premium Copro

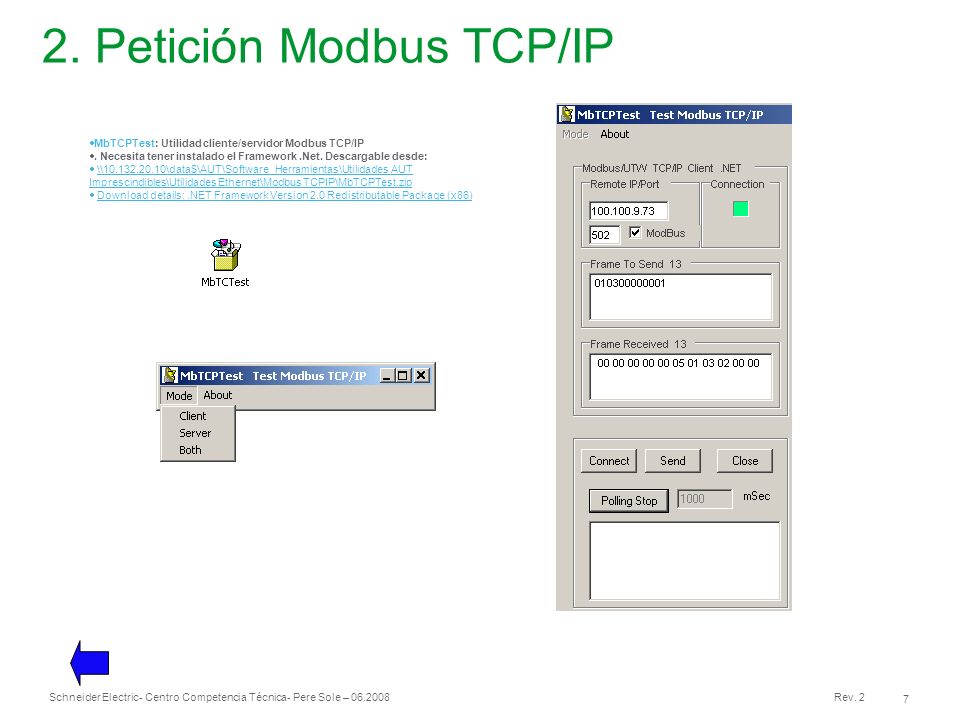

7 Schneider Electric 7 - Centro Competencia Técnica- Pere Sole – Rev Petición Modbus TCP/IP MbTCPTest: Utilidad cliente/servidor Modbus TCP/IP. Necesita tener instalado el Framework.Net. Descargable desde: \\ \data$\AUT\Software_Herramientas\Utilidades AUT Imprescindibles\Utilidades Ethernet\Modbus TCPIP\MbTCPTest.zip\\ \data$\AUT\Software_Herramientas\Utilidades AUT Imprescindibles\Utilidades Ethernet\Modbus TCPIP\MbTCPTest.zip Download details:.NET Framework Version 2.0 Redistributable Package (x86)

8 Schneider Electric 8 - Centro Competencia Técnica- Pere Sole – Rev Diagnóstico carga PLCDiagComm 1) Realizar conexión 2) Seleccionar Diagnóstico Carga Ethernet 3) Datos diagnóstico de Carga

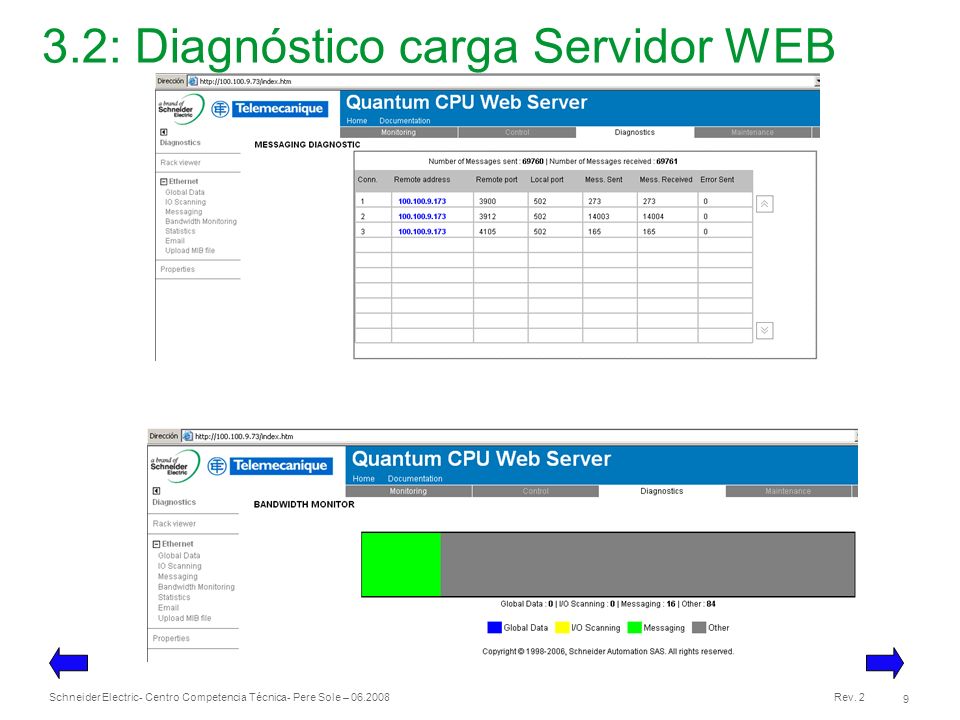

9 Schneider Electric 9 - Centro Competencia Técnica- Pere Sole – Rev : Diagnóstico carga Servidor WEB

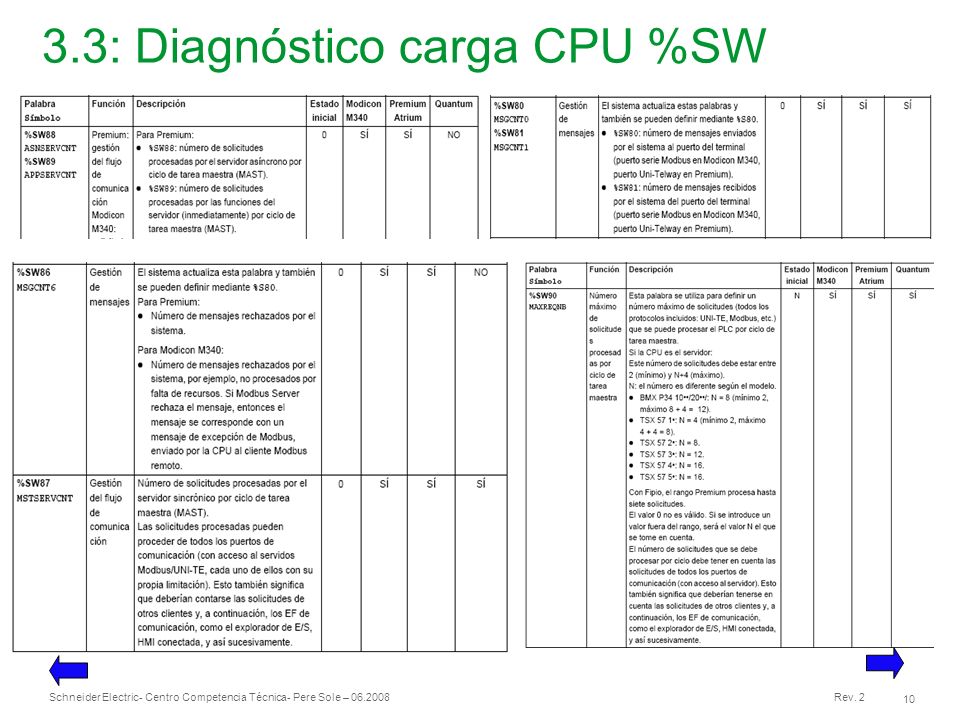

10 Schneider Electric 10 - Centro Competencia Técnica- Pere Sole – Rev : Diagnóstico carga CPU %SW

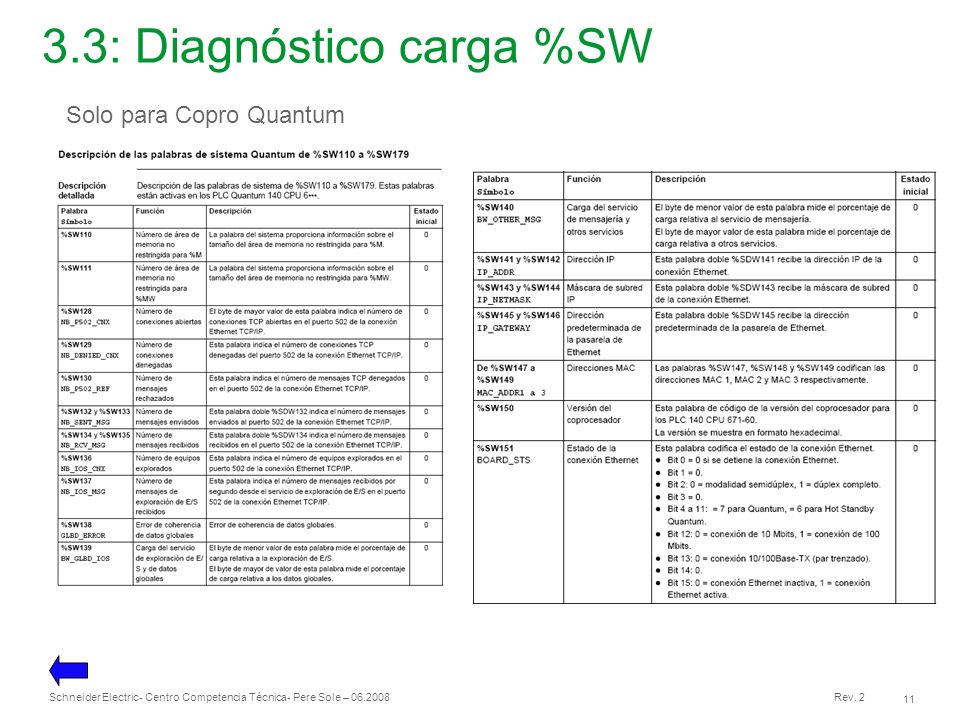

11 Schneider Electric 11 - Centro Competencia Técnica- Pere Sole – Rev : Diagnóstico carga %SW Solo para Copro Quantum

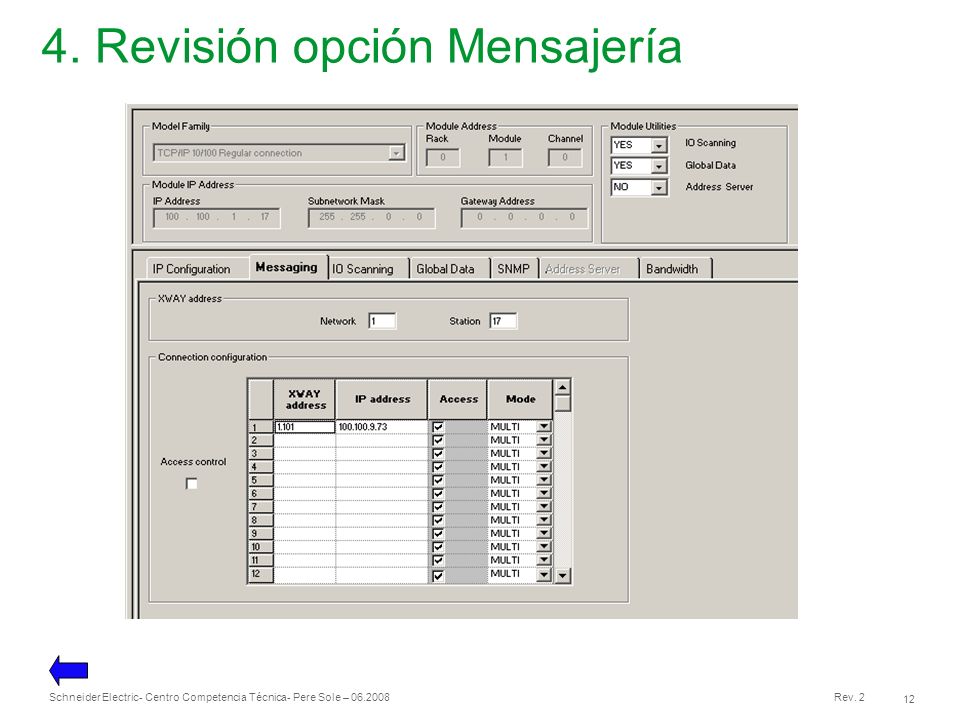

12 Schneider Electric 12 - Centro Competencia Técnica- Pere Sole – Rev Revisión opción Mensajería

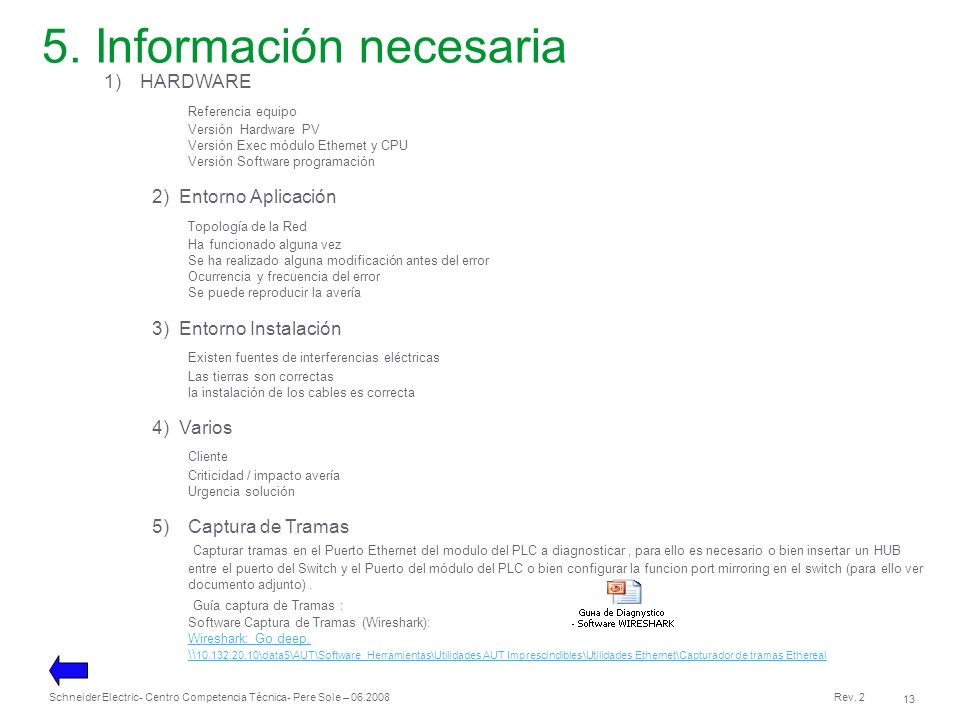

13 Schneider Electric 13 - Centro Competencia Técnica- Pere Sole – Rev Información necesaria 1)HARDWARE Referencia equipo Versión Hardware PV Versión Exec módulo Ethernet y CPU Versión Software programación 2) Entorno Aplicación Topología de la Red Ha funcionado alguna vez Se ha realizado alguna modificación antes del error Ocurrencia y frecuencia del error Se puede reproducir la avería 3) Entorno Instalación Existen fuentes de interferencias eléctricas Las tierras son correctas la instalación de los cables es correcta 4) Varios Cliente Criticidad / impacto avería Urgencia solución 5)Captura de Tramas Capturar tramas en el Puerto Ethernet del modulo del PLC a diagnosticar, para ello es necesario o bien insertar un HUB entre el puerto del Switch y el Puerto del módulo del PLC o bien configurar la funcion port mirroring en el switch (para ello ver documento adjunto). Guía captura de Tramas : Software Captura de Tramas (Wireshark): Wireshark: Go deep. \\ \data$\AUT\Software_Herramientas\Utilidades AUT Imprescindibles\Utilidades Ethernet\Capturador de tramas Ethereal

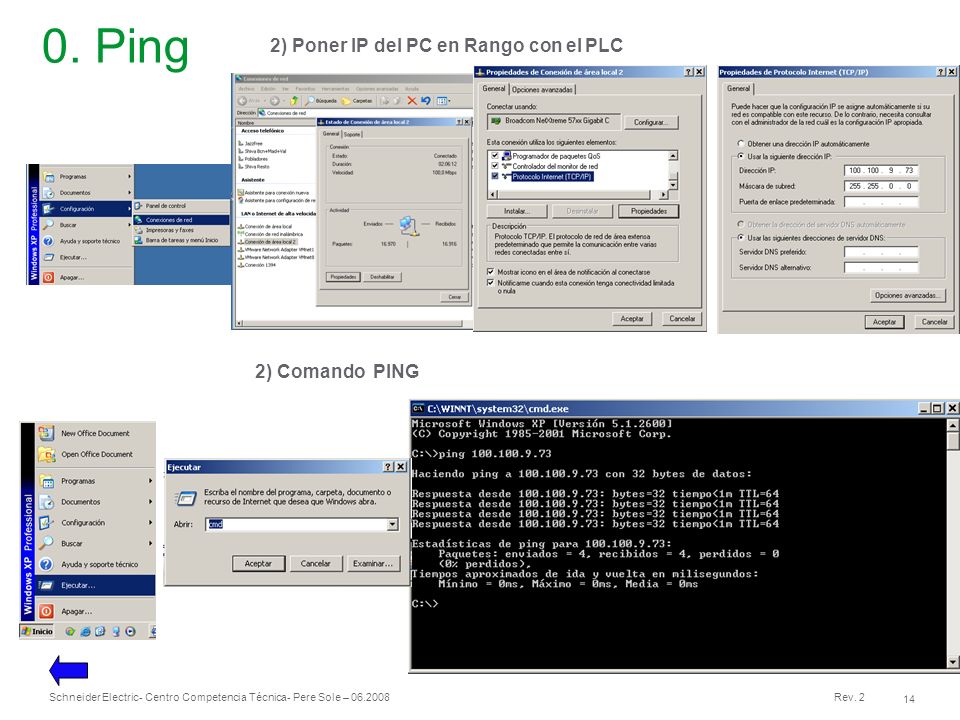

14 Schneider Electric 14 - Centro Competencia Técnica- Pere Sole – Rev Ping 2) Comando PING 2) Poner IP del PC en Rango con el PLC

15 Schneider Electric 15 - Centro Competencia Técnica- Pere Sole – Rev. 2 Make the most of your energy
