Fachada y portada románicas: arquivoltas y jambas.

Presentación del tema: "Fachada y portada románicas: arquivoltas y jambas."— Transcripción de la presentación:

1 Fachada y portada románicas: arquivoltas y jambas.
Fachada: parte anterior o principal de un edificio en el exterior. Portada: puerta ornamentada. Jamba: elemento vertical que sostiene un arco, puerta o ventana (es decir, un vano), especialmente si está trabajada (con decoración escultórica). Cada flanco de las jambas, en las puertas, se denomina derrame (izq o dcho).

2 Arquivoltas: a) conjunto de molduras que decoran la cara exterior de un arco; b) en plural, conjunto de arcos que componen una portada abocinada. Vano abocinado: aquel cuya anchura aumenta o disminuye progresivamente.

3 Parteluz: elemento vertical que divide la luz de un vano.
Dintel: elemento horizontal que soporta una carga, apoyando sus extremos en las jambas o pies derechos de un vano. Tímpano: espacio comprendido entre el dintel y la arquivolta de menos diámetro. En este caso concreto (San Lázaro de Autun), en vez de arquivoltas habría que hablar de voussures (dovelaje semicircular con decoración).

4 Modillón: elemento saledizo, a modo de pequeño bloque, con que se adorna o sustenta un elemento volado, por su parte inferior. También puede definirse como un ornamento a modo de ménsula (elemento saledizo que sirve para sostener alguna cosa).

5 Línea de imposta: hilada algo voladiza sobre la que se asienta un arco o una bóveda. En general, saledizo que separa dos niveles de una construcción.

6 Trompa: voladizo, normalmente en forma de arco o nicho semicónico, que achaflana los ángulos de un tramo cuadrado, con objeto de formar un octógono adecuado para sustentar una bóveda de ocho paños o una cúpula. Pechina: segmento esférico triangular limitado por arcos, tal como resultaría de la interpenetración de un espacio cúbico (trama o estancia de planta cuadrada) y un hemisferio, construido este último sobre el círculo circunscrito al cuadrado de la planta. Estas secciones triangulares (pechinas) terminan en el círculo inscrito al cuadrado del plano. Forman así una base sobre la que pueda colocarse una cúpula, ya sea directamente o alzada sobre un tambor.

7

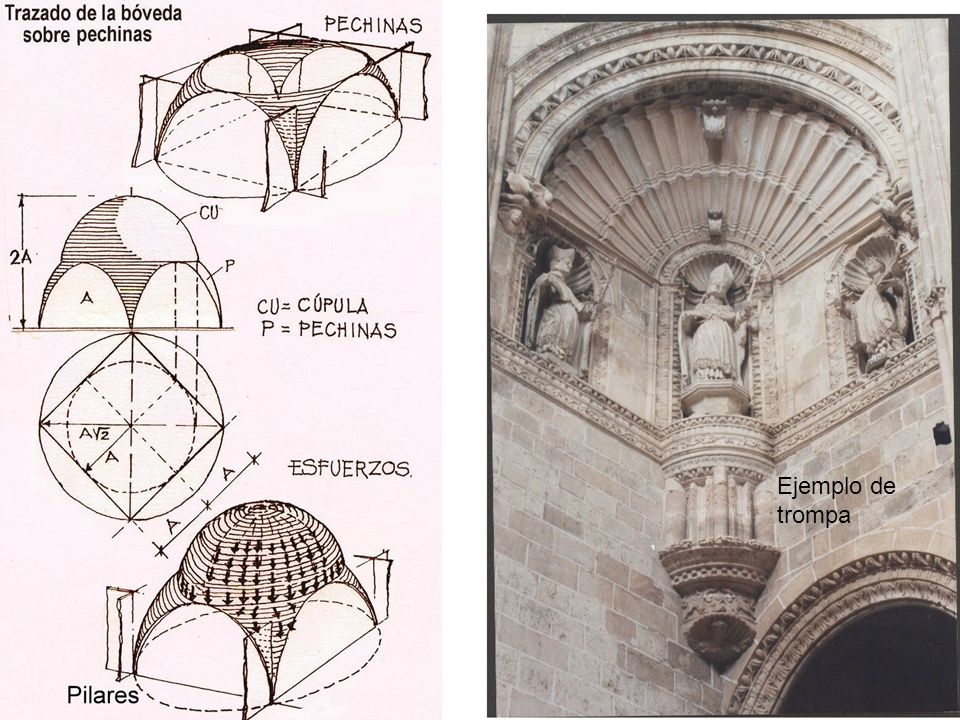

8 Ejemplo de trompa

9

10 Trompa: voladizo, normalmente en forma de arco o nicho semicónico, que achaflana los ángulos de un tramo cuadrado, con objeto de formar un octógono adecuado para sustentar una bóveda de ocho paños o una cúpula. Pechina: segmento esférico triangular limitado por arcos, tal como resultaría de la interpenetración de un espacio cúbico (trama o estancia de planta cuadrada) y un hemisferio, construido este último sobre el círculo circunscrito al cuadrado de la planta. Estas secciones triangulares (pechinas) terminan en el círculo inscrito al cuadrado del plano. Forman así una base sobre la que pueda colocarse una cúpula, ya sea directamente o alzada sobre un tambor.

11 Bóveda esquifada: la formada por la intersección de dos bóvedas de cañón sobre un soporte continuo, cuadrado o rectangular. Consta de cuatro paños triangulares esféricos, y es de aristas entrantes. Bóveda de cuarto de cañón: aquella cuya generatriz es la mitad de un arco de medio punto. Bóveda baída: la esférica cortada por cuatro planos verticales y perpendiculares entre sí. Es también rebajada. Bóveda anular: bóveda de cañón montada sobre paredes circulares concéntricas.

12 Clave. Dovela. Extradós. Imposta. Intradós. Flecha. Luz. Contrafuerte. El diagrama representa un arco de medio punto, esto es, el semicircular de flecha igual a la semiluz del arco.

13 Alfiz: moldura o marco que rodea la parte exterior de un arco.
albanega Alfiz: moldura o marco que rodea la parte exterior de un arco. Albanegas: los espacios de superficie comprendidos entre el arco y el alfiz.

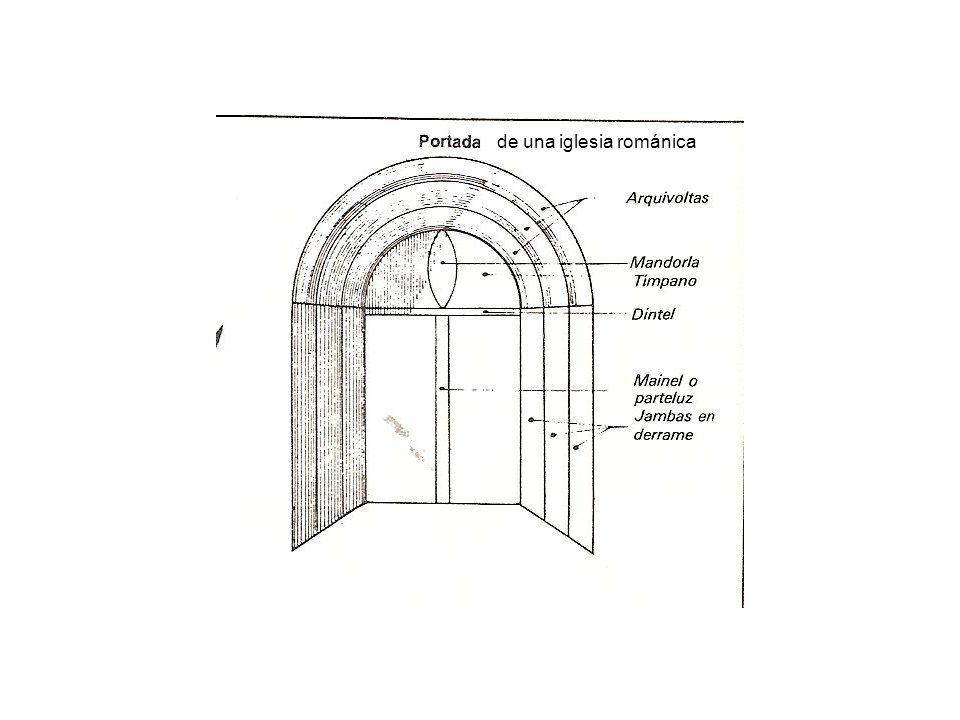

14 de una iglesia románica

15 Amiens. (1) Fachada principal. (a) Portales. (b) Tímpano. (c) Parteluz
Amiens. (1) Fachada principal. (a) Portales. (b) Tímpano. (c) Parteluz. (d) Arquivolta. (e) Gablete. (f) Galería calada. (g) Galería de los reyes. (h) Rosetón. (i) torres. (r) Contrafuerte. (2) Nave mayor. (3) Nave lateral. (4) Capillas laterales. (5) Crucero. (6) Triple portada lateral sur. Reparar en en transepto, brazos del crucero y las tres naves del transepto. (7) Desde este punto hasta el 11 es la cabecera, aunque ésta propiamente dicha es desde (8), que es donde está el presbiterio. (9) Girola. (10) Absidiolo. (11) Capilla de la Virgen.

16
