1 BASE DE DATOS Como Estructura de Datos

2 Concepto 1 Conjunto de Datos heterogéneos que hacen referencia a un único ente Entendemos como ente a la organización (con o sin fines de lucro) que manipula y utiliza los datos contenidos en la «estructura de datos» a partir de ahora Base de Datos.

3 Concepto 2 Conjunto de tablas que hacen referencia a una única entidad. Entendemos como entidad en este caso a la organización (con o sin fines de lucro) que es propietaria, manipula y procesa los datos contenidos en la estructura de datos. Una BD tendrá una o mas tablas según las sub entidades que tenga dicha organización.

4 TABLAS = Entidades Dentro de la base de datos, el termino entidad también podemos llamarlo subentidad y es o son (según tenga una o mas entidades), los objetos que comparten características en común. Es decir que los datos estarán agrupados por carácterísticas comunes formando diferentes «Entidades»

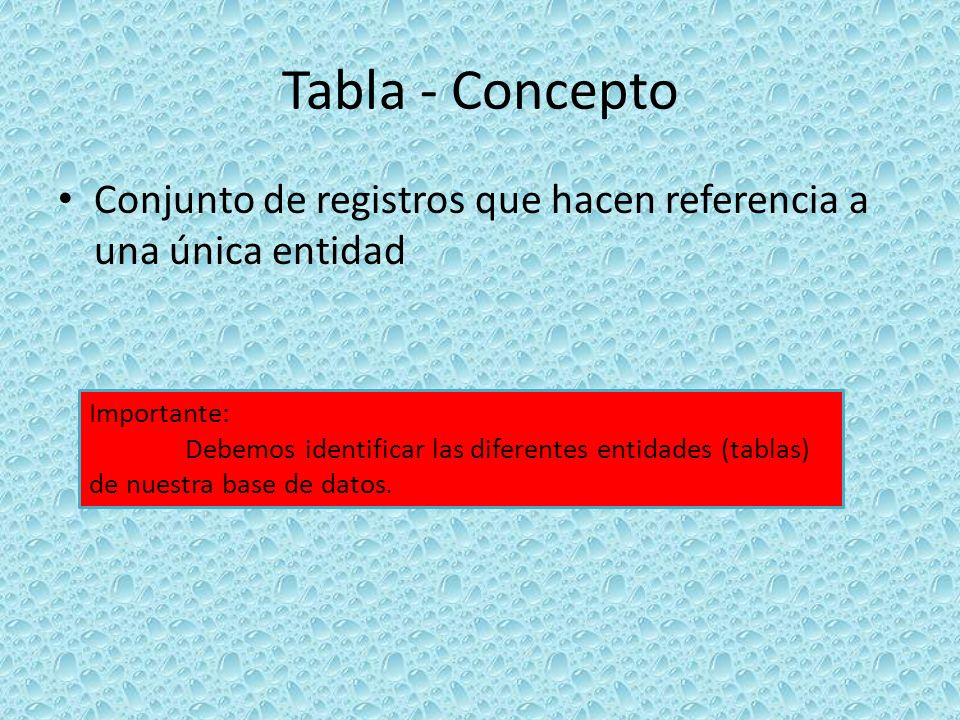

5 Tabla - Concepto Conjunto de registros que hacen referencia a una única entidad Importante: Debemos identificar las diferentes entidades (tablas) de nuestra base de datos.

6 REGISTRO Conjunto de campos que hacen referencia a una única entidad. Importante: Debemos identificar «que campos» corresponden a «que entidad».

7 Ejemplo NroLegajo NroArticulo NroCliente ApellidoyNombre Denominacion Domicilio Localidad Telefono Cuil Provincia Mail DNI Domicilio Localidad Provincia Telefono Celular FechaNacimiento EstadoCivil NroCategoria Descripcion PrecioCosto Presentacion PrecioVenta Stock NroFactura TipoFactura Fecha NroCliente Hora Condicion_Venta NroRenglon NroArticulo Cantidad Total NroEmpleado NroCategoria Descripcion NroFactura TipoFactura Total

8 Identificando Entidades (TABLAS) ARTICULOS EMPLEADOS CLIENTES FACTURAS RENGLONES CATEGORIAS

9 ASIGNAR LOS CAMPOS A LAS TABLAS NroLegajo NroArticulo NroCliente ApellidoyNom Denominacion Domicilio Localidad Telefono Cuil Provincia Mail DNI Domicilio Localidad Provincia Telefono Celular FechNac EstadoCivil NroCategoria Descripcion PrecioCosto Presentacion PrecioVenta Stock NroFactura TipoFactura Fecha NroCliente Hora Cond_Venta NroRenglon NroArticulo Cantidad Total NroEmp NroCategoria Descripcion ARTICULOS EMPLEADOS CLIENTES FACTURAS RENGLONES CATEGORIAS NroFactura TipoFactura Total

10 CAMPOS CLAVES PRINCIPAL O PRIMARIA SECUNDARIA COMBINADA FORANEA

11 PRINCIPAL o PRIMARIA Identifica unívocamente un registro de otro. Puede ser combinada o no. Ejemplos: NroLegajo NroArticulo NroCliente NroFactura TipoFactura NroRenglonNroCategoria Primaria y Combinada (+ de 1 campo)

12 Secundaria Permite auxiliar a la clave primaria para operaciones de búsqueda u ordenamiento entre otras acciones. Ejemplo: ApellidoyNom Denominacion Cuil DNI Descripcion Fecha Hora Descripcion

13 Combinada Formada por mas de un campo. Esta es útil cuando un solo campo no es suficiente para identificar un registro de otro. Ejemplo NroFactura TipoFactura

14 Foránea Permite relacionar registros de diferentes tablas. Ejemplo NroCategoria NroCliente NroArticulo NroEmp NroFactura TipoFactura

15 Ejemplo de Relaciones NroLegajo NroArticulo NroCliente ApellidoyNom Denominacion Domicilio Localidad Telefono Cuil Provincia Mail DNI Domicilio Localidad Provincia Telefono Celular FechNac EstadoCivil NroCategoria Descripcion PrecioCosto Presentacion PrecioVenta Stock NroFactura TipoFactura Fecha NroCliente Hora Cond_Venta NroRenglon NroArticulo Cantidad Total NroEmp ARTICULOS EMPLEADOS CLIENTES FACTURAS RENGLONES NroFactura TipoFactura NroCategoria Descripcion CATEGORIAS M M M M M M M M M M Total

16 Números de una Relación Relación 1 a M (en Access 1 a ) Es cuando un Registro de una tabla puede estar relacionado con muchos de registros de la otra tabla. Ejemplo: 1 Tutor puede tener muchos tutelados.

17 Número de una Relación Relación 1 a 1 (en Access 1 a 1) Es cuando un registro de una de las tablas solo puede estar relacionado con un solo registro de la otra tabla. Ejemplo: Uniones Civiles: Al registro de de la tabla conyuge1 le corresponde uno y solo un registro de la tabla conyuge2

18 Números de una Relación Relación M a M (en Access a ) Es cuando a un registro de la primer tabla puede estar relacionados con muchos registros de la otra tabla y viceversa. Ejemplo: Un alumno puede tener muchos profesores, pero un profesor tiene muchos alumnos.
