1 Regla de cálculo para escaleras según el nivel de exigencia (ángulo de inclinación y alzada) 30º 39º 46º 54º BAJA EXIGENCIA MEDIANA EXIGENCIA ALTA EXIGENCIA DESARROLLO ALTURAALTURA

2 BAJA EXIGENCIA MEDIANA EXIGENCIA ALTA EXIGENCIA ALTURA DE PEDADA O ALZADA SEGÚN GRADO DE EXIGENCIA ALTURAALTURA 150 mm 180 mm 230 mm

3 Escaleras de un solo tramo recto

4 Definir el desarrollo disponible según el ambiente, ej: 3mts Indicar la altura del piso superior, ej: 2,20 mts Escalera de un solo tramo recto Mover las reglas de manera de ubicar la parte superior de un escalón contra la línea que define el nivel de piso y el frente del escalón contra la línea que define el desarrollo Elegir grado de exigencia que se desea o que el espacio disponible permite.

5 Escalera en L o con cambio de dirección

6 Escaleras en L La distancia que ocupará en profundidad se puede ver en la proyección original y será la correspondiente a 5 escalones y el descanso, en este caso 2,30 mts, igual que lo que ocupa en el desarrollo Definir el desarrollo disponible en el ambiente, ej: 2,3mts Indicar la altura del piso superior, ej: 2,20 mts Mover las reglas de manera de ubicar la parte superior de un escalón contra la línea que define el nivel de piso, dentro del área de exigencia elegido para la escalera. Se descuenta al desarrollo disponible, el largo del escalón utilizado y se reemplaza el escalón por un descanso para el cambio de sentido. Los escalones en el nuevo sentido tienen la misma modulación que la indicada por las reglas.

7 Escalera de Lenga en U con descansos en distinto nivel

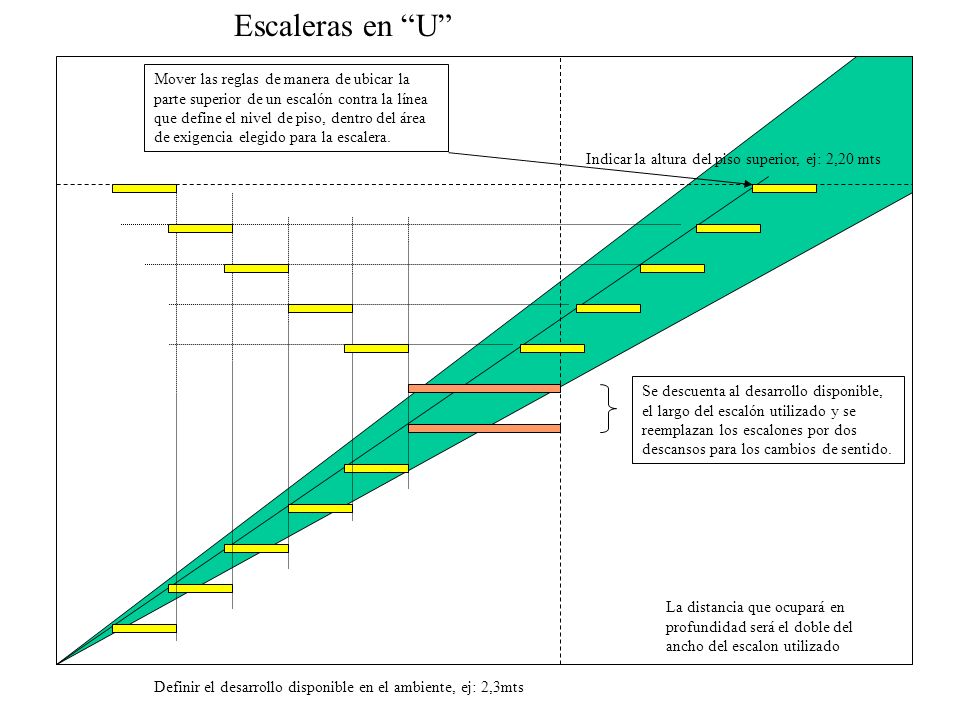

8 Escaleras en U La distancia que ocupará en profundidad será el doble del ancho del escalon utilizado Mover las reglas de manera de ubicar la parte superior de un escalón contra la línea que define el nivel de piso, dentro del área de exigencia elegido para la escalera. Definir el desarrollo disponible en el ambiente, ej: 2,3mts Indicar la altura del piso superior, ej: 2,20 mts Se descuenta al desarrollo disponible, el largo del escalón utilizado y se reemplazan los escalones por dos descansos para los cambios de sentido.
