1 Dibujo Técnico Asistido por Ordenador DTAO Rosa Navarro T. PLANOS DE PLANTA

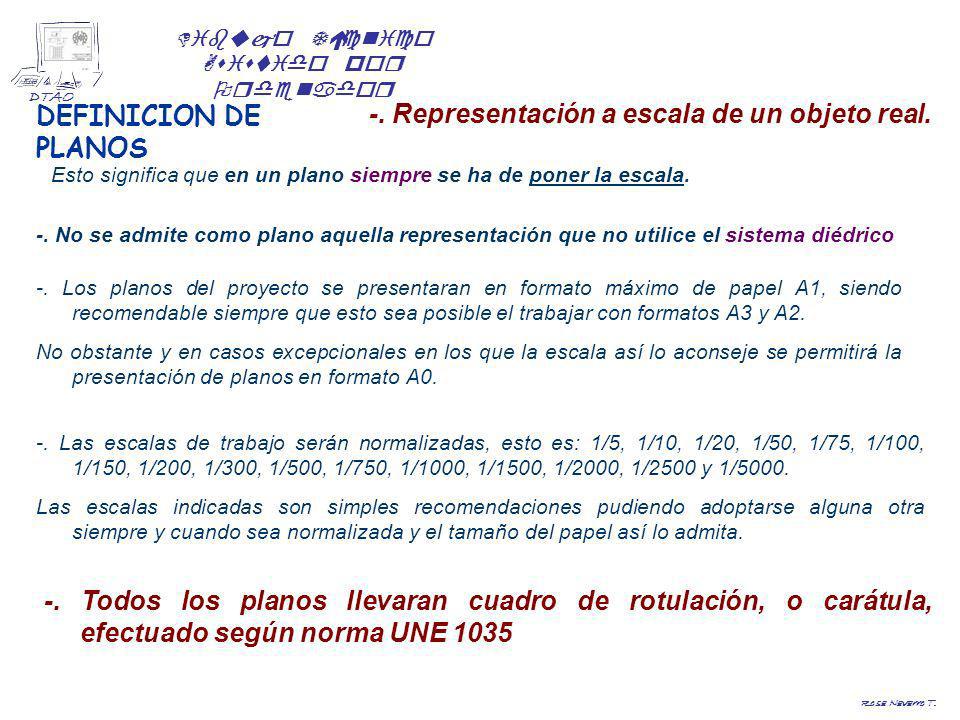

2 Dibujo Técnico Asistido por Ordenador DTAO Rosa Navarro T. DEFINICION DE PLANOS -. Representación a escala de un objeto real. -. No se admite como plano aquella representación que no utilice el sistema diédrico -. Los planos del proyecto se presentaran en formato máximo de papel A1, siendo recomendable siempre que esto sea posible el trabajar con formatos A3 y A2. No obstante y en casos excepcionales en los que la escala así lo aconseje se permitirá la presentación de planos en formato A0. Esto significa que en un plano siempre se ha de poner la escala. -. Las escalas de trabajo serán normalizadas, esto es: 1/5, 1/10, 1/20, 1/50, 1/75, 1/100, 1/150, 1/200, 1/300, 1/500, 1/750, 1/1000, 1/1500, 1/2000, 1/2500 y 1/5000. Las escalas indicadas son simples recomendaciones pudiendo adoptarse alguna otra siempre y cuando sea normalizada y el tamaño del papel así lo admita. -. Todos los planos llevaran cuadro de rotulación, o carátula, efectuado según norma UNE 1035

3 Dibujo Técnico Asistido por Ordenador DTAO Rosa Navarro T. -. El volumen de cualquier objeto necesita al menos dos tipos de dibujos o planos para resolverse: a) Planos de Planta: -. Representa la visión aérea de las superficies ocupadas, en estos planos se representan las dimensiones horizontales de lo estudiado: largo y ancho b) Planos de Alzado: -. Son los planos que contienen obligatoriamente la dimensión vertical del objeto en estudio, y luego una de las dimensiones horizontales de lo estudiado, que se elegirá en función de lo representado.

4 Dibujo Técnico Asistido por Ordenador DTAO Rosa Navarro T. a) Plano de Planta

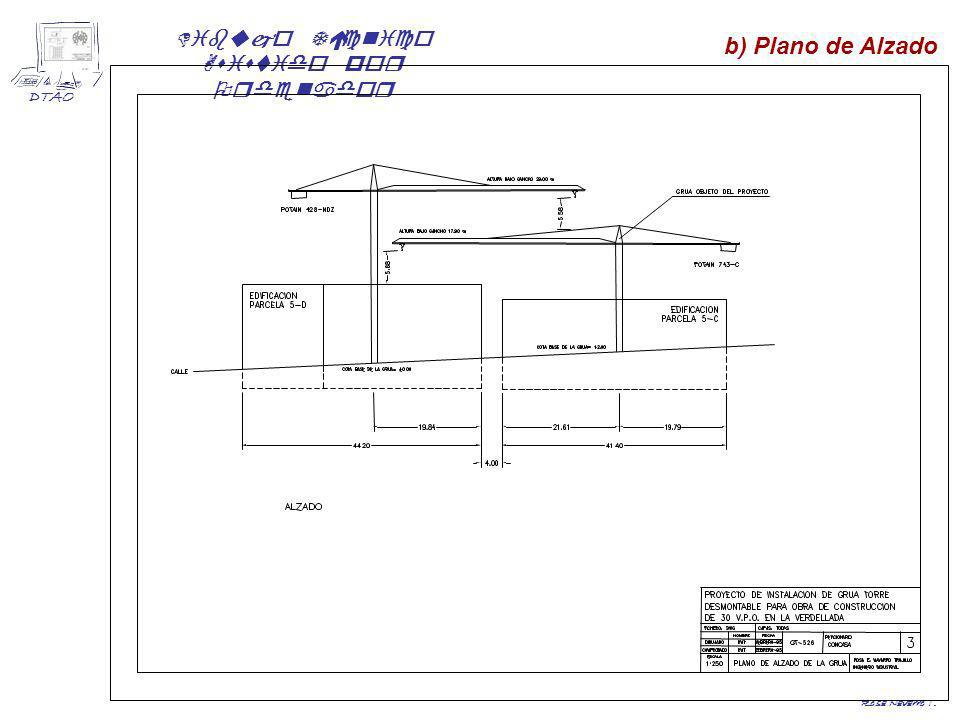

5 Dibujo Técnico Asistido por Ordenador DTAO Rosa Navarro T. b) Plano de Alzado

6 Dibujo Técnico Asistido por Ordenador DTAO Rosa Navarro T. PLANOS DE PLANTA -. Representación plana de una superficie horizontal y paralela al terreno en la que se vera según sea el plano: - Area en la que se asienta la industria. - Señalizados los limites perimetrales y los contornos. - Los grosores de los muros - Los tabiques internos y sus grosores. - Situación de puertas, ventanas, pilares, cualquier elemento constructivo en general - etc. Por lo tanto existen una serie de planos diferentes que cumplen con la definición de planos de planta y que representan diversas etapas y partes de lo proyectado.

7 Dibujo Técnico Asistido por Ordenador DTAO Rosa Navarro T. INTERPRETACION DE LOS ELEMENTOS EN LOS PLANOS DE PLANTA Los planos de planta de una edificación (de cualquier tipo) se obtienen seccionando la misma a una altura de aproximadamente 90 cm. del suelo de la zona habitable. Los planos de planta de una edificación se dibujan manteniendo unos esquemas y una simbología normalizada. Paredes - Se dibujan mediante trazos paralelos y la distancia de paralelismo representa el grosor de la misma. Paredes macizas Muro con cámara de aire C B A

8 Dibujo Técnico Asistido por Ordenador DTAO Rosa Navarro T. Planos de plantas (paredes) - Se dibujan mediante línea continua gruesa en el caso A y línea continua gruesa con rayado interior a continua fina, 45º con la horizontal en el caso B - Cuando las paredes son tabiques interiores como son mas finos se pueden dibujar a grosor medio para evitar problemas de lectura en las líneas. - Los encuentros entre paredes en general interrumpen las líneas interiores. - Las zonas de vanos de puertas sin líneas - Las zonas de vanos de ventanas líneas finas - Las zonas de vanos de puertas sin líneas excepto que exista un escalón

9 Dibujo Técnico Asistido por Ordenador DTAO Rosa Navarro T. Planos de plantas Pilares y Columnas - Son los elementos resistentes de una construcción que soportan cargas. - Son siempre verticales. Representación de pilares. Representación de columnas Tanto los pilares como las columnas pueden ser adosados o independientes.

10 Dibujo Técnico Asistido por Ordenador DTAO Rosa Navarro T. Planos de plantas Puertas - Son elementos de comunicación horizontal. - Se representan siempre totalmente abiertas (ángulo 90º) o entreabiertas (ángulo 30º), pero nunca cerradas. - Se indica claramente el sentido de apertura de la puerta. - En general se abren hacia adentro y hacia la derecha, las de seguridad se abren hacia fuera. - La acción de abrirse se considera desde el exterior. - La sección de la puerta es un rectángulo con el ancho y el grosor de ésta. - El ancho de las puertas depende de su aplicación y del lugar donde se coloquen, como mínimo ha de quedar un paso libre de 55 cm. Entrada cm. Dormitorios70 cm. Cocinas60 cm. Baños/ Aseos60 cm. Entrada a edificios cm. - Anchos de puertas mas usuales para viviendas

11 Dibujo Técnico Asistido por Ordenador DTAO Rosa Navarro T. Planos de plantas (puertas) - Se dibujan en línea continua fina - El recorrido de la puerta se suele dibujar mediante un arco que une el principio y final de dicho recorrido. Representación de puertas simples Representación de puertas dobles

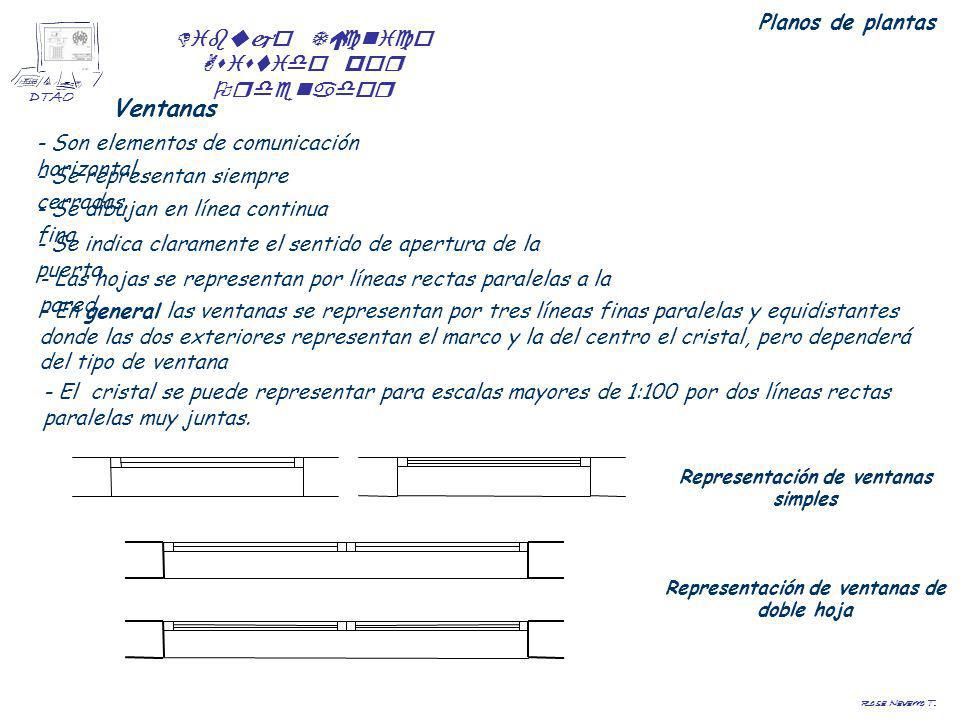

12 Dibujo Técnico Asistido por Ordenador DTAO Rosa Navarro T. Planos de plantas Ventanas - Son elementos de comunicación horizontal. - Se representan siempre cerradas. - Se dibujan en línea continua fina - Las hojas se representan por líneas rectas paralelas a la pared - Se indica claramente el sentido de apertura de la puerta. - En general las ventanas se representan por tres líneas finas paralelas y equidistantes donde las dos exteriores representan el marco y la del centro el cristal, pero dependerá del tipo de ventana Representación de ventanas simples Representación de ventanas de doble hoja - El cristal se puede representar para escalas mayores de 1:100 por dos líneas rectas paralelas muy juntas.

13 Dibujo Técnico Asistido por Ordenador DTAO Rosa Navarro T. Escaleras - Son elementos de comunicación vertical. - Las escaleras se dibujan en línea continua fina. ( UNE-EN-ISO- 7519) - Se representan por una sucesión de rectángulos de igual tamaño que simbolizan los peldaños y cuadrados que simbolizan los descansillos. - Las escaleras llevan trazado un eje central, con una flecha con cabeza y cola, que indica siempre el sentido de subida.( UNE-EN-ISO-7519) - Cuando representamos en planta una escalera representamos el ancho de la escalera y su longitud, pero para su altura es necesario un plano de alzado. - El corte horizontal de un tramo de escalera se representara con una línea continua fina en zigzag.( UNE-EN-ISO-7519) - Cuando sea necesario, los niveles de los rellanos se indicaran con valores numéricos.( UNE-EN-ISO-7519) - Cuando sea necesario, los peldaños se numeran en dirección ascendente, corresponde el 1 al peldaño más bajo. ( UNE-EN-ISO-7519) - El ancho de la escalera depende del uso al que se destine, si fuera para vivienda estará entre 0.80 y 1.90 m.

14 Dibujo Técnico Asistido por Ordenador DTAO Rosa Navarro T. Escaleras - Los peldaños se representan por un rectángulos de ancho el de la escalera y otra dimensión horizontal llamada huella cuyo valor será igual o mayor que 20 cm ,00 +1, ,00 +1,3 Planos de plantas (escaleras)

15 Dibujo Técnico Asistido por Ordenador DTAO Rosa Navarro T. Planos de plantas Patios interiores - Se representan por un cuadrado o un rectangulo que tiene las dimensiones del patio y esta cruzado por las diagonales del poligono, formando una cruz en aspas. - Las diagonales se dibujan en línea de trazos fina. Bajantes - Se representan por un circulo dividido en dos mitades una negra y otra blanca dentro de un rectangulo.

16 Dibujo Técnico Asistido por Ordenador DTAO Rosa Navarro T. Ascensores y montacargas - Se representan por la sección de los tabiques del hueco, la puerta, un rectángulo cruzado por aspas que representa el camarín, otro que representa la posición de los contrapesos Planos de plantas Tabiques de hueco Camarín Contrapesos Ejemplos de representación de ascensores

17 Dibujo Técnico Asistido por Ordenador DTAO Rosa Navarro T. Terraza s - Se caracterizan por: Planos de plantas - Estar fuera del cuerpo del edificio, mas allá de los limites señalados por los muros de construcción. - Se destacan dibujando el embaldosado. Rampas - Son elementos de comunicación vertical. - Se representan por plano continuo ascendente. - Se indica el sentido ascendente mediante flechas - Se indicara su pendiente en %, así como las cotas de nivel de los planos inicial y final

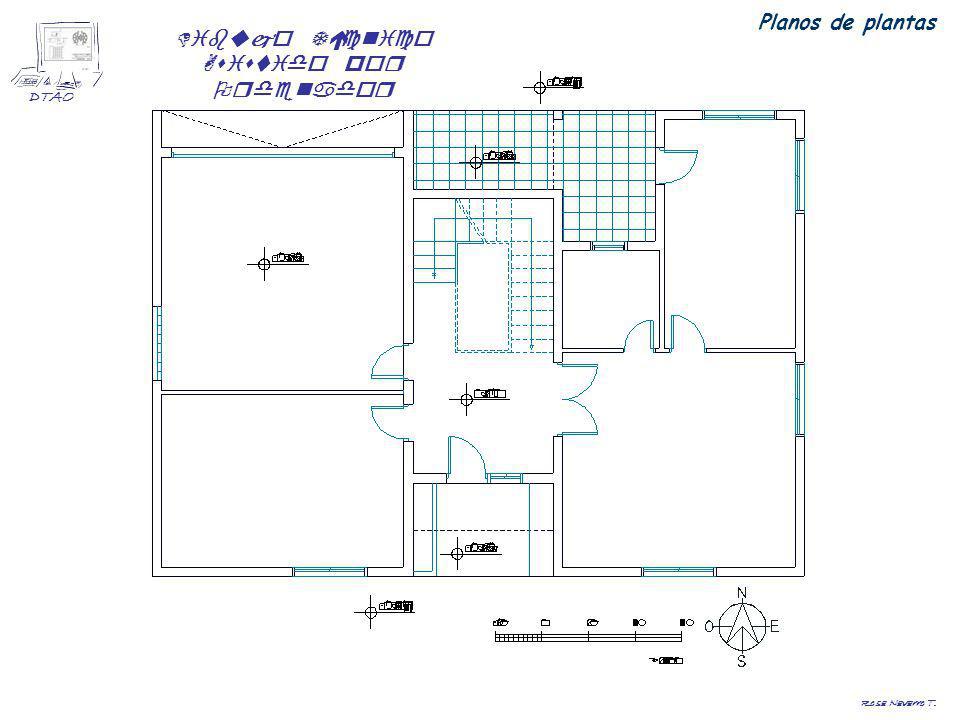

18 Dibujo Técnico Asistido por Ordenador DTAO Rosa Navarro T. Planos de plantas
