1 Configuración de equipo BC800NT4 Aplicado en control vehicular

2 CONTROLADOR BC800NT4 Este equipo es un panel controlador de la marca Sebury. Un controlador es un equipo autónomo que controla una cerradura de acuerdo a una condición discriminante que se le asigna al usuario, tal como una tarjeta dada de alta. En sus principales características podemos mencionar: Conexión en red ethernet Utiliza el protocolo wiegand26 standard Tiene 4 salidas de Relevador Capacidad de 20,000 usuarios y 100,000 registros

3 CONTROLADOR BC800NT4 Por esas características se recomienda para ser usado en soluciones de control vehicular. Ya que tenemos la posibilidad de poder controlar hasta 4 barreras. Es fácilmente configurable para poder comunicarse con la Pc o computadora portátil, la opción de Auto Add Car facilita la captura de los códigos contenidos en la tarjeta y evita errores de captura. El software es en ingles, pero es muy intuitivo y fácil de manejar.

4 Ejemplo de integración en un control vehicular

5 Iniciar el software En el escritorio se genera el siguiente icono: Dar doble clic, aparecerá un cuadro de dialogo donde el User Name es abc y el Password es 123

6 Pantalla principal Esta es la pantalla principal del equipo.

7 Configuracion del panel En este menú tenemos los controles básico para poder poner a punto nuestro sistema, usaremos las opciones Add Controller Auto add card Update Privilege Updload Monitor En ese orden

8 Add controller Estas son las ventanas de dialogo para dar de alta un controlador, se teclea el numero de serie y se selecciona small network De ese modo el sistema lo busca por mac adress, en la siguiente pantalla se selecciona el numero de puertas a usar y su tiempo de apertura

9 Auto add card Con esta opción se facilita la captura de los codigos, se selecciona el controlador y se da ok, estando en la segunda pantalla solo basta leer las tarjetas, el codigo aparecera del lado izquierdo y seleccionamos ok, nos indicara cuantos codigos se anexaron.

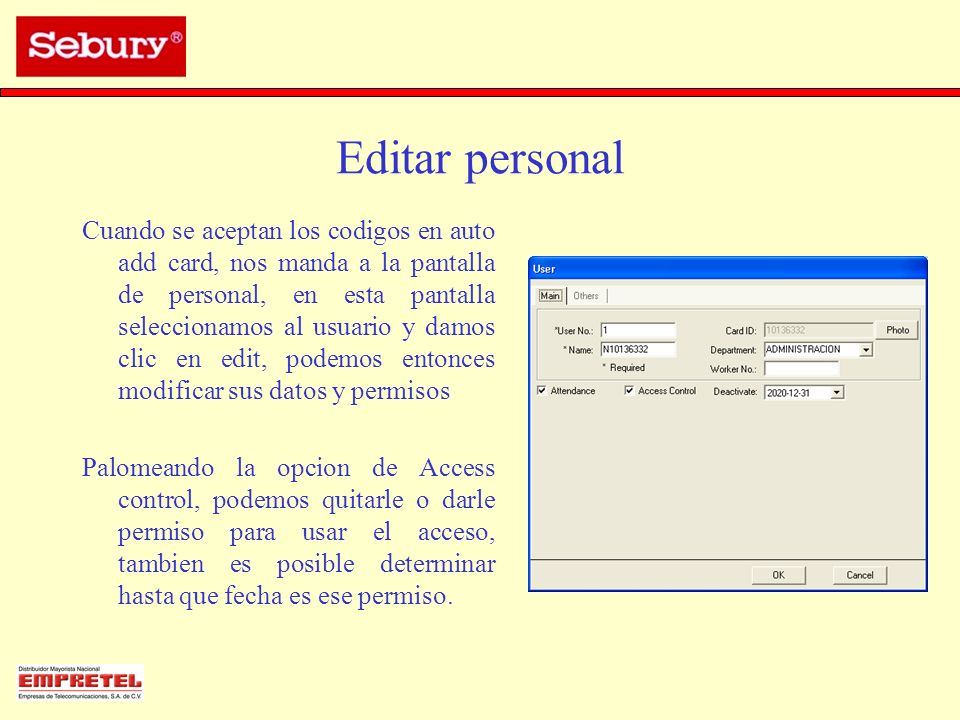

10 Editar personal Cuando se aceptan los codigos en auto add card, nos manda a la pantalla de personal, en esta pantalla seleccionamos al usuario y damos clic en edit, podemos entonces modificar sus datos y permisos Palomeando la opcion de Access control, podemos quitarle o darle permiso para usar el acceso, tambien es posible determinar hasta que fecha es ese permiso.

11 Update privilige En este paso solo tenemos que seleccionar las personas y pasarlas del lado izquierdo al derecho, hacemos lo mismo con las puertas y seleccionamos permit selected user through selected doors: update & upload Es posible que tarde algunos minutos dependiendo la cantidad de usuarios

12 Upload Aquí, las configuraciones hechas a los usuarios son enviadas a la memoria del controlador. Es posible que tarde algunos minutos dependiendo la cantidad de usuarios

13 Monitor En esta pantalla podemos observar en tiempo real las checadas que ocurren en nuestro control, las tarjetas que tienen permiso ademas de abrir la barrera apareceran en verde, las tarjetas invalidas en color naranja, de ese modo identificamos si falta dar de alta alguna tarjeta.

14 Gracias por su atención Dudas por favor dirigirlas a:
