Guía de cómo Instalar Una Interfase USB Inalámbrica Guía paso a paso para instalar una interface 2418 negra y/o blanca.

Presentación del tema: "Guía de cómo Instalar Una Interfase USB Inalámbrica Guía paso a paso para instalar una interface 2418 negra y/o blanca."— Transcripción de la presentación:

1 Guía de cómo Instalar Una Interfase USB Inalámbrica Guía paso a paso para instalar una interface 2418 negra y/o blanca.

2 Instalación de Interfaces La interfase que utilizaremos para está guía será un adaptador USB de ANSEL modelo 2418. (Negra)

3 Instalación de Interfaces Una vez que tenemos nuestro dispositivo lo primero que se realizará será la instalación del driver del dispositivo por medio del CD que viene con la interfase.

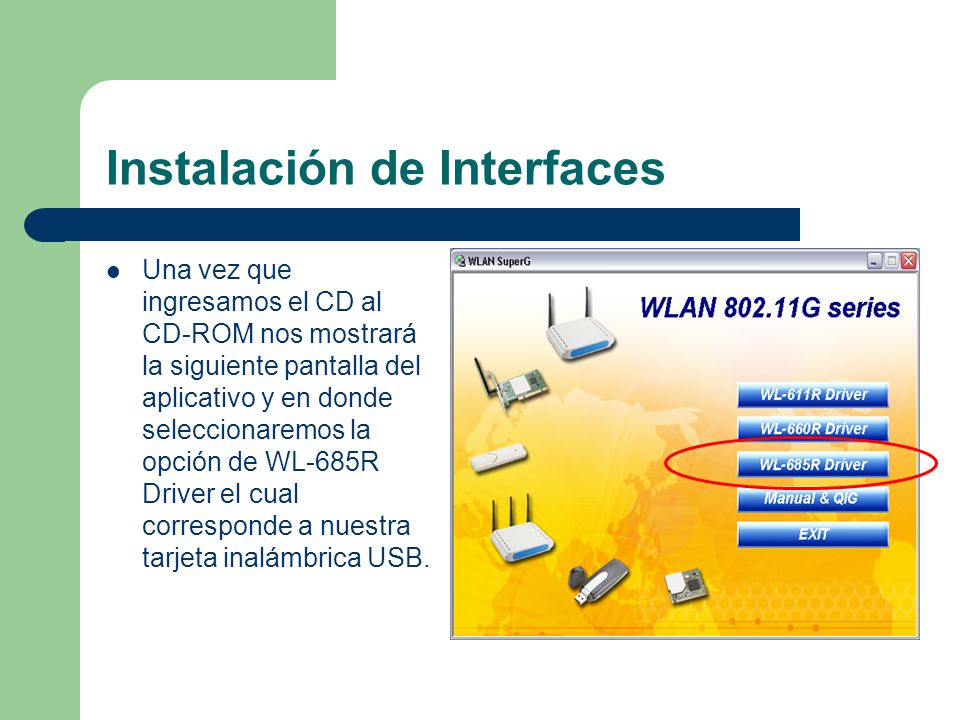

4 Instalación de Interfaces Una vez que ingresamos el CD al CD-ROM nos mostrará la siguiente pantalla del aplicativo y en donde seleccionaremos la opción de WL-685R Driver el cual corresponde a nuestra tarjeta inalámbrica USB.

5 Instalación de Interfaces Una vez que hemos elegido el Driver comienza el proceso de instalación. La siguiente pantalla que nos muestra es la bienvenida al Wizard. Damos clic a Next.

6 Instalación de Interfaces La siguiente pantalla nos muestra el acuerdo de la Licencia de uso, le diremos que SI (Yes). Posteriormente te mostrará la ruta en donde instalara la aplicación. Daremos clic a Next.

7 Instalación de Interfaces Ya que se le ha asignado la ruta de destino comenzará la instalación. Al llegar al 100% de la instalación nos mostrará un mensaje de compatibilidad de Windows, al cual le diremos Continuar.

8 Instalación de Interfaces Al finalizar la instalación nos muestra la siguiente pantalla y daremos clic a Finish. Una vez finalizado cerraremos nuestra pantalla de instalación del CD, con un EXIT.

9 Instalación de Interfaces Una vez que se termino la instalación conectaremos nuestra Tarjeta USB y en la parte inferior de la barra nos mostrará el siguiente icono: Para conectarnos le daremos doble clic al icono anterior y nos mostrará la siguiente pantalla:

10 Instalación de Interfaces Ahora nos dirigiremos a la pestaña de Profile Settings y daremos de alta la conexión que tenemos en nuestro medio. Para ello daremos clic al botón de Add.

11 Instalación de Interfaces La primer pantalla nos solicita el nombre de nuestra conexión inalámbrica, en este caso será el nombre SSID que tenda nuestro equipo inalámbrico. La siguiente pantalla nos solicita el nombre de la RED el cual es el mismo SSID de nuestro medio inalámbrico y dejaremos la conexión con el AP y que la TX sea automática.

12 Instalación de Interfaces La siguiente pantalla nos dará a escoger el modo de autenticación; de los cuales usaremos el de Systema abierto. Dicha opción nos habilita la encripción WEP a 64 bits o 128 bits.

13 Instalación de Interfaces De las opciones del método de entrada seleccionaremos la hexadecimal eh ingresaremos la llave correspondiente de nuestro medio inalámbrico.

14 Instalación de Interfaces La siguiente opción nos permite asignarle una IP fija a la interface si le damos Enable y si le dejamos Disable automáticamente nos asignará una dirección IP. Al finalizar daremos clic a Complete.

15 Instalación de Interfaces Una vez que hemos terminado de dar de alta la conexión la visualizaremos de la siguiente manera. Ya que la tenemos dada de alta la seleccionaremos y daremos clic a Connect.

16 Instalación de Interfaces Al ir a la pestaña del AP List nos deberá de mostrar todas las redes inalámbricas que se encuentren en el medio y aquella que tenga un circulo azul en la antena quiere decir que ese es el medio que se encuentra conectado.

17 Instalación de Interfaces Una vez que se encuentra conectado el monitor que se encuentra en nuestra barra de estado se mostrará ahora de color Azul. Y el monitor mostrar que hay conexión y el nombre del equipo al que nos encontramos conectados.

18 Instalación de Interfaces Una vez que vamos a la pestaña de Link Information y damos clic a MORE; nos mostrará la información de conexión y la IP que fue asignada.

19 Instalación de Interfaces La opción antes vista es para manejar la conexión inalámbrica directamente con la herramienta de la Interfase (Wireless Monitor). En caso de de que a la pantalla del Wireless Monitor le haga falta la pestaña de Profile Settings eso quiere decir que la conexión se llevará a cabo con la herramienta de Windows; y para ello se realizará lo siguiente.

20 Instalación de Interfaces Una vez que se termino la instalación conectaremos nuestra Tarjeta USB y en la parte inferior de la barra nos mostrará el siguiente icono: Para conectarnos le daremos doble clic al icono anterior y nos mostrará la siguiente pantalla:

21 Instalación de Interfaces Ahora nos dirigiremos al icono de redes inalámbricas Daremos clic derecho e ingresaremos a la opción de Ver Redes Inalámbricas Disponibles.

22 Instalación de Interfaces De la pantalla que nos muestra seleccionaremos de todos los equipos desplegados, aquel al cual nos vamos a conectar. Para ello daremos clic al botón de Conectar una vez que ya hallamos seleccionado nuestro equipo.

23 Instalación de Interfaces Como te habrás dado cuenta nuestro equipo cuenta con seguridad Por ello deberemos de ingresar la Clave WEB de Acceso. Una vez echo lo anterior se realizará la conexión al medio.

24 Instalación de Interfaces Una vez que a terminado el proceso de conexión a un costado de nuestro aparato nos mostrará la leyenda de Conectado.

25 Instalación de Interfaces Una vez que se encuentra conectado el monitor que se encuentra en nuestra barra de estado se mostrará ahora de color Azul. Y el monitor mostrar que hay conexión y el nombre del equipo al que nos encontramos conectados.

26 Instalación de Interfaces 2 La interfase que utilizaremos para está guía será un adaptador USB de ANSEL modelo 2418. (Blanca)

27 Instalación de Interfaces 2 Una vez que tenemos nuestro dispositivo lo primero que se realizará será la instalación del driver del dispositivo por medio del CD que viene con la interfase.

28 Instalación de Interfaces 2 Una vez que ingresamos el CD al CD-ROM nos mostrará la siguiente pantalla del aplicativo y en donde seleccionaremos la opción de USB el cual corresponde a nuestra tarjeta inalámbrica USB.

29 Instalación de Interfaces 2 Ya que hemos elegido la opción de USB, nos ingresa a la siguiente pantalla en donde daremos clic a la opción de Installing Utility, la cual comenzará la instalación del driver.

30 Instalación de Interfaces 2 Una vez que hemos elegido la instalación del driver nos muestra el siguiente cuadro de dialogo en donde le diremos que lo ejecute. La siguiente pantalla es solo para corroborar la instalación del driver y que este sea seguro, damos clic a Ejecutar.

31 Instalación de Interfaces 2 Una vez que comienza a ejecutarlo se lanza el proceso de instalación del Wizard. La siguiente pantalla es propiamente el proceso de instalación; aquí daremos un clic a la opción de Easy Install.

32 Instalación de Interfaces 2 Una vez que se le da clic a Easy Install, automáticamente comienza la instalación. Ya que esta por terminar la instalación nos manda un mensaje de espera en el cual esta terminando de actualizar el sistema

33 Instalación de Interfaces 2 Al finalizar la instalación nos muestra la siguiente pantalla y daremos clic a Finish.

34 Instalación de Interfaces 2 Una vez que hemos terminado la instalación nos solicitará reiniciar la máquina a lo cual diremos que SI reinicie y daremos clic a Finish.

35 Instalación de Interfaces 2 Una vez que termino de reiniciar la máquina, en la barra de tareas nos mostrará el siguiente icono: Este es negro por que aun no se ah conectado la interfase inalámbrica, pero cuando esta ya a sido conectada el icono se colorea y encuentra las redes inalámbricas. Daremos clic derecho a nuestro icono coloreado de Ralink y de nuestras dos opciones seleccionaremos aquella que dice Launch Config Utilities

36 Instalación de Interfaces 2 La pantalla que nos mostrará, es el manejador de la red inalámbrica por medio del Ralink. La pestaña que nos interesa es la de Site Survey en donde nos muestra las redes inalámbricas existentes.

37 Instalación de Interfaces 2 Como podrás notar el botón de Connect se encuentra deshabilitado, esto quiere decir que el control de la conexión la tiene Windows. En caso de que el control lo tenga el Ralink te mostrará el botón de Connect habilitado.

38 Instalación de Interfaces 2 Bueno como el control lo tiene Windows, ingresaremos a la opción de Ver Redes Inalámbricas disponibles

39 Instalación de Interfaces 2 Seleccionare mos aquella Red a la cual nos deseamos conectar y le daremos doble clic o clic a Connectar.

40 Instalación de Interfaces 2 Una vez que comienza el proceso de conexión si identifica que tiene seguridad te solicitará la clave de acceso al medio inalámbrico, una vez que la ingreses continuara con el proceso de conexión.

41 Instalación de Interfaces 2 Una vez que a aceptado la conexión nos mostrá que estamos ya conectados al medio inalámbrico.

42 Instalación de Interfaces 2 En cuanto a la herramienta del Ralink el icono se colocará en color verde y en su consola nos mostrará unas manitas enlazadas, las cuales identifican el enlace establecido.

43 Instalación de Interfaces 2 Cuando tu llegas a encender tú máquina y la interface se encuentra montada te solicitará que escojas entre utilizar la utileria del Ralink o del Windows. Si escojes por Windows utilizaras los pasos anteriores, sino realizarás lo siguiente:

44 Instalación de Interfaces 2 Una vez que tienes tu consola del Ralink, podrás notar que el botón de Connect lo tienes habilitado. Seleccionaras a Red inalámbrica a la cual deseas conectarte y daremos un clic al botón Connect y nos mostrará lo siguiente.

45 Instalación de Interfaces 2 La pantalla que nos muestra es para ingresar la clave de conexión a nuestro medio inalámbrico, una vez que la ingresas das clic a OK. En caso de que esta no tenga seguridad automáticamente se conectará.

46 Instalación de Interfaces 2 Una vez que se a establecido la comunicación te mostrará el enlace de dos manitas en color verde que significa que ya se encuentra establecida. Y el icono del Ralink en la barra se coloreará de color verde.
