1 Institución Universitaria de Envigado Facultad de Ingenierías Ingeniería Electrónica Docente: José Jaime Cárdenas Tamayo

2 DISEÑO COAXIAL: + Señales de trabajo. + Lápida. + Cascada. + Topologías de diseño + Consideraciones fuentes

3 Cables CABLE Mhz0,0486 dBmv 50 MHz0,0115 dBmv CABLE Mhz dBmv 50 MHz dBmv CABLE RG Mhz0,1197 dBmv 50 MHz0,0315 dBmv CABLE RG Mhz0,1854 dBmv 50 MHz0,0525 dBmv

4 TAPs TAPS DE 8 VIAS750 Mhz52 Mhz dBmv1 dBmv dBmv1.2 dBmv dBmv1.9 dBmv dBmv3.6 dBmv 11T-- TAPS DE 4 VIAS750 Mhz52 Mhz dBmv1 dBmv dBmv1 dBmv dBmv1.2 dBmv dBmv1.9 dBmv dBmv3.6 dBmv 8T-- TAPS DE 2 VIAS750 Mhz52 Mhz dBmv0.8 dBmv dBmv1 dBmv dBmv1 dBmv dBmv1.2 dBmv dBmv1.9 dBmv 84.5 dBmv3.6 dBmv 4T-- Pérdidas de inserción

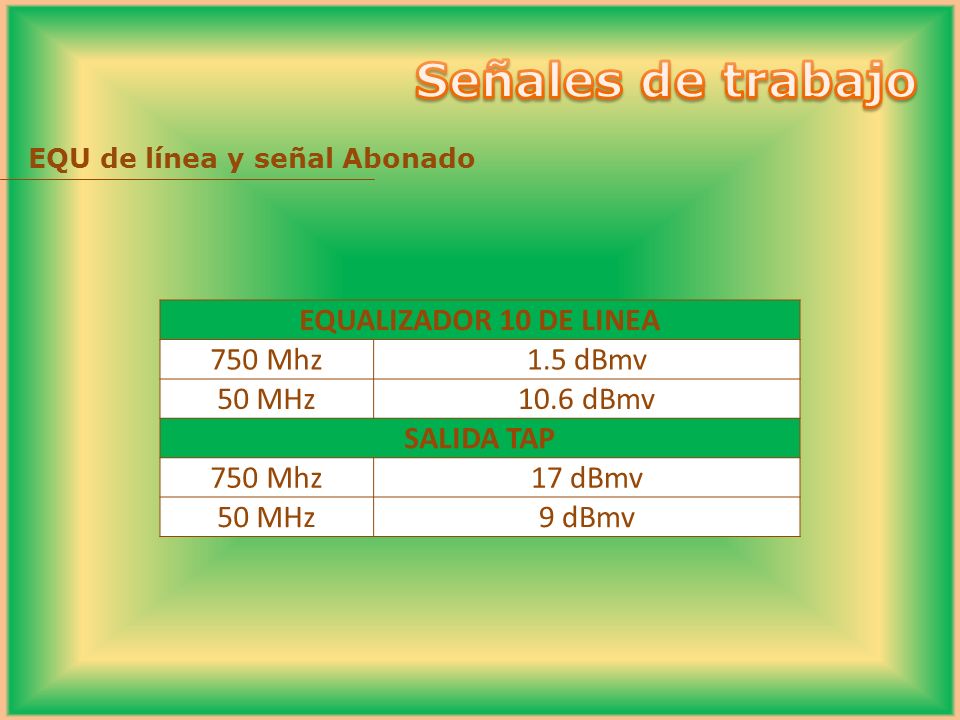

5 EQU de línea y señal Abonado EQUALIZADOR 10 DE LINEA 750 Mhz1.5 dBmv 50 MHz10.6 dBmv SALIDA TAP 750 Mhz17 dBmv 50 MHz9 dBmv

6 Divisores y Acopladores DIVISOR 2 VÍAS 3.5 dBmv DIVISOR 3 VIAS 3.5 dBmv7.0 dBmv ACOPLADOR DC-7 Inserción2 dBmv Acoplada7 dBmv ACOPLADOR DC-10 Inserción1,7 dBmv Acoplada10 dBmv ACOPLADOR DC-12 Inserción1,5 dBmv Acoplada12 dBmv ACOPLADOR DC-16 Inserción1 dBmv Acoplada16 dBmv

7 Amplificadores AMPLIFICADOR HGBT, BTD750Mhz52 Mhz ENTRADA (IN)12 dBmv SALIDA (OUT)46 dBmv36 dBmv AMPLIFICADOR MB750Mhz52 Mhz ENTRADA (IN)13 dBmv SALIDA (OUT)46 dBmv36 dBmv AMPLIFICADOR LE750Mhz52 Mhz ENTRADA (IN)18 dBmv15 dBmv SALIDA (OUT)46 dBmv36 dBmv

8 Pad, SCS, EQU: Balancear Amplificadores VALORES PARA: ATENUADOR (PAD), SIMULADOR DE CABLE (SCS) Y ECUALIZADOR (EQU)

9 Lápida: NOMBRE_AMPLIFICADOR Tipo: LE ENTRADA ANTES DE BALANCEAR LA SEÑAL SEÑAL EN CARCAZA DEL AMPLIFICADOR HIGHLOW 2122 PADEQ ó SCS DISPOSITIVOS DE AJUSTE DE SEÑAL 3EQ 4 ENTRADA DESPUÉS DE BALANCEAR LA SEÑAL SEÑAL AJUSTADA, APTA PARA AMPLIFICARSE HIGHLOW 1815

10

11 Árbol Características: -Generalmente Redes antiguas (TV únicamente) -Difícil control de ruido -Múltiples mantenimientos -Posee múltiples puntos de falla -Por lo general no se realiza diseño -Red des-balanceada a 5000 HHPP

12 Árbol

13 Blaster Características -Diferenciación de red troncal y red subtroncal -Disminuye los puntos de falla de las redes tipo árbol -Disminuye la propagación del ruido -Red pensada para posibles segmentaciones en el futuro -El porcentaje de cable Paralelo es mayor al tipo árbol -Tienden a ser redes balanceadas -200 a 2000 HHPP

14 Blaster

15

16 Fiber Deep Características -Únicamente red subtroncal o distribución -No existen amplificadores -Disminuye los puntos de falla de las redes tipo árbol y blaster -Disminuye la propagación del ruido del Árbol y el Blaster -Mayor ancho de Banda, la fibra esta mas cercana al usuario. -Mayor tendido de Fibra -150 a 200 HHPP

17 Fiber Deep

18 Ubicación de fuentes

19 Cálculo caídas de tensión V R4 = (I L4 x R 4 ) V R3 = (I L3 + I L4 ) x R 3 V R2 = (I L2 + I L3 + I L4 ) x R 2 V R1 = (I L1 + I L2 + I L3 + I L4 ) x R 1 PT = (I L1 + I L2 + I L3 + I L4 ) x VT

20 750 MHz MB, BTD, HGBT108 W MB, BTD, HGBT 108 W 60 V A 90 V A LE 60 W 60 V A 90 V A Nodo 150 W 60 V A 90 V A Consumo de activos

21 Diseño red de distribución -Justificación Ecualizadores de línea – Taller 1 -Señales para usuarios Diseño red troncal: -Lápidas y amplificadores -Divisores Los dispositivos activos no se ubican donde existen otros dispositivos activos de otros operadores, ni donde existen Transformadores de energía eléctrica.
