1 Leyes Básicas Divisor de Voltaje Divisor de Corriente Redes Equivalentes Transformación de Fuentes Independientes Redundancia

2 Leyes Básicas de las Redes Eléctricas –Ley de Ohm –Leyes de Kirchhoff

3 Ley de Ohm –Esta ley establece que el voltaje a través de una resistencia es directamente proporcional a la corriente que fluye a lo largo de ésta –La constante de proporcionalidad entre el voltaje y la corriente es conocida con el nombre de RESISTENCIA cuya unidad es el ohm [ ]

4 Ley de Ohm (Resistencia R ) V i(t) Figura 32

5 Ley de Ohm (Conductancia G ) i v(t) Figura 33

6 Potenciómetro –Resistencia regulable en un circuito eléctrico Figura 34

7 Dependiendo de los valores que tome una Resistencia, el circuito (alrededor de éste) se convierte en: –Corto-Circuito –Circuito Abierto

8 Corto-Circuito Si la resistencia toma valor de cero entonces la corriente tiende a infinito Figura 35

9 Circuito Abierto Si la resistencia tiende a infinito entonces la corriente toma valor de cero Figura 36

10 Calcular I Valor Pot. suministrada Valor Pot. consumida Figura 37

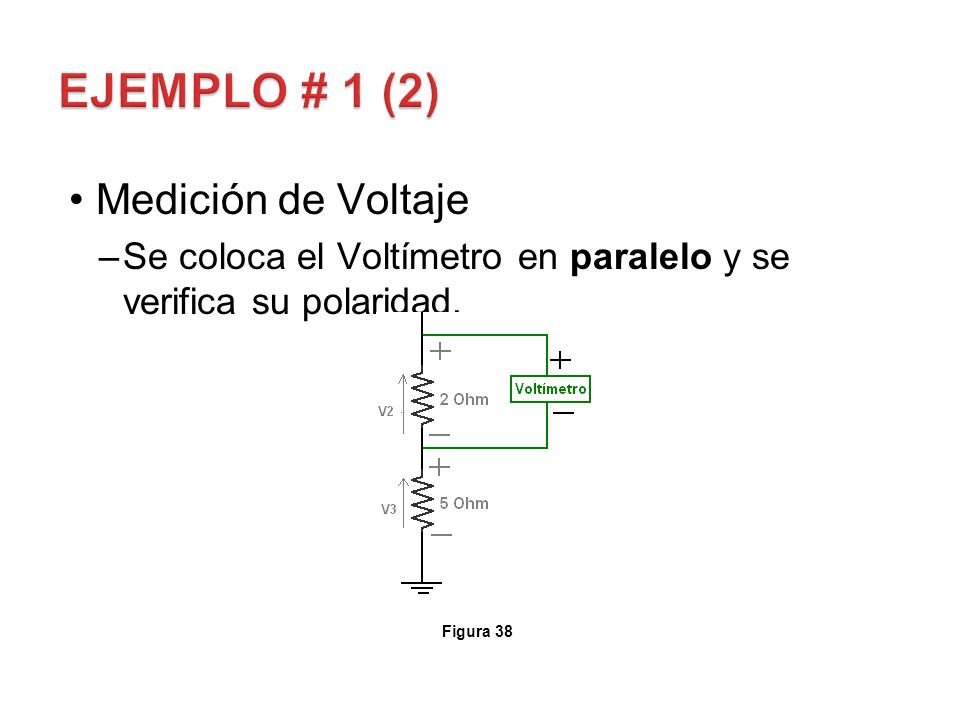

11 Medición de Voltaje –Se coloca el Voltímetro en paralelo y se verifica su polaridad. Figura 38

12 Medición de Corriente –Se abre el circuito, se coloca el Amperímetro en serie y se verifica su polaridad. Figura 39

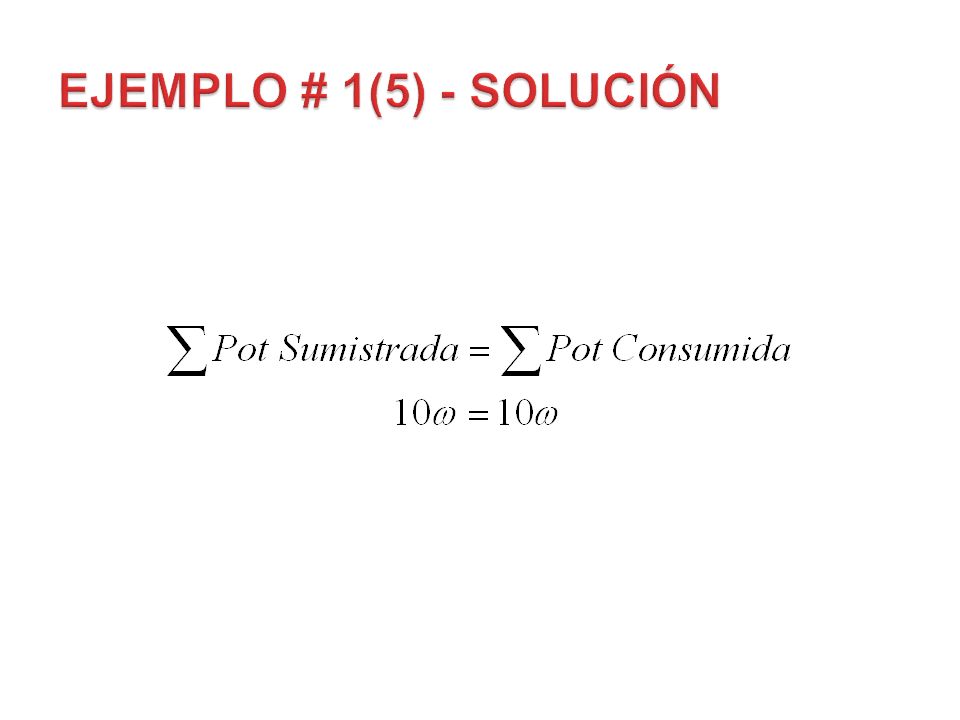

13 Resistencia en Serie Potencia Suministrada Potencia Consumida

14

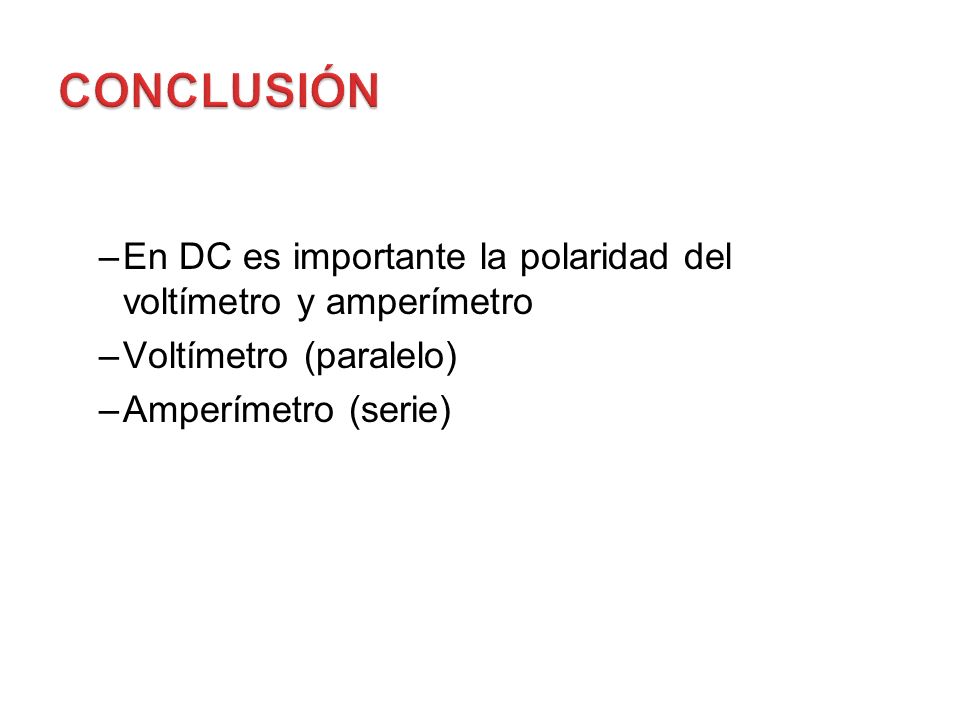

15 –En DC es importante la polaridad del voltímetro y amperímetro –Voltímetro (paralelo) –Amperímetro (serie)

16 Def: Parte de un circuito que contiene sólo un único elemento, y los nodos a cada extremo del elemento.

17 Nodo: Es simplemente un punto de conexión de 2 ó más elementos de un circuito Malla: Es cualquier trayectoria cerrada a través del circuito, en la cual ningún nodo se encuentran más de una vez

18 M2M3M4M1 Ramas: Nodos: Mallas: Figura 40

19 LCK: –Ley de Corriente de Kirchoff Sumatorias de Corriente igual a cero LVK: –Ley de Voltaje de Kirchoff La suma de cualquier caída de voltaje a través de una trayectoria cerrada es cero

20 LCK Figura 41

21 LVK Figura 42

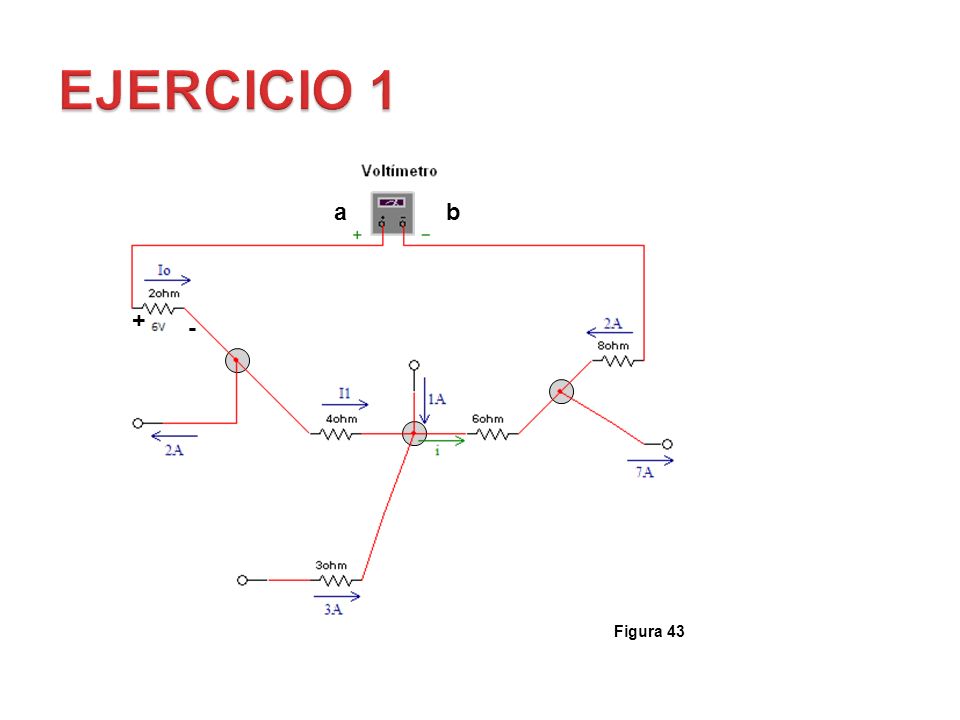

22 EJERCICIO 1 Dado el circuito figura 43, encontrar: –i –V ab

23 Figura 43 ab + -

24 Figura

25 EJERCICIO 2 Dado el circuito figura # 45, encontrar: –Potencia en la resistencia de 4

26 Figura

27 Por ley de Kirchoff

28 EJERCICIO 3 Dado el circuito figura # 46, encontrar: –V ac –V ec

29 Figura 46 a e c

30

31 Herramienta para calcular un voltaje (ó caída de voltaje) en una resistencia o en un elemento pasivo en un circuito de 1 sola malla

32 RECORDAR: En elementos pasivos: V I (+) Figura 47

33 Figura 48 Las fuentes de voltaje pueden conectarse en serie sin importar la polaridad, pero estas deben ser reemplazadas por una sola fuente equivalente de la siguiente manera.

34 a) b) Si V1 + V3 > V2 Vf=(V1+V3)-V2 Si V1 + V3 < V2 Vf=V2-(V1+V3) Figura 48_a Figura 48_b Vf

35 Figura 49 Figura 49_a

36 Circuito de un solo par de nodos. Herramienta que sirve para calcular la corriente por cualquier elemento pasivo, en un circuito de 1 solo par de nodos.

37 Resistencias en paralelo (R1 y R2 están en Paralelo respecto a cada fuente) 12 Figura 50 VfVf

38 En paralelo 3 Figura 50_a

39 Reemplazamos (3) en (2)

40 Múltiples Fuentes en Paralelo Figura 51 Si Figura 51_a Figura 51_b If

41 En General Figura V

42 Particular General

43 Encuentre V=?

44 LVK: LCK en N 2 LCK en N 1

45 Encuentre I=?

46 a b

47 Divisor de Voltaje
