1 COMPENSACIÓN REACTIVA

2 POTENCIA ACTIVA Potencia activa o potencia real es el valor medio de la potencia instantánea. En los circuitos eléctricos corresponde a la consumida por la resisitencia presente y es la que se transforma en trabajo o calor. POTENCIA REACTIVA Corresponde a aquella que no se transforma en trabajo pero sirve para magnetizar los materiales.

3 Turbina G Potencia Activa Potencia Reactiva Varía la Potencia Reactiva Varía la potencia Activa Excitatriz Generador GENERACIÓN DE POTENCIA ACTIVA Y REACTIVA

4 CONSUMO DE POTENCIA ACTIVA Y REACTIVA

5 G Potencia Reactiva Al sobreexcitar genera potencia reactiva capacitiva Al subexcitar genera potencia reactiva inductiva Excitatriz Generador COMPENSACIÓN DE POTENCIA REACTIVA

6 Instalando Condensadores en la Red Para compensar los reactivos inductivos

7 COMPENSACIÓN DE REACTIVOS EN SUBESTACIONES

8

9

10

11 CALIDAD DE LA POTENCIA

12

13

14

15

16

17

18

19 ARMÓNICOS

20

21

22

23 Son tensiones o corrientes senoidales de frecuencias que corresponden a múltiplos enteros de la frecuencia normal de trabajo (50-60Hz), conocida como fundamental. Se caracterizan por 3 valores: Magnitud, Angulo de fase y Frecuencia Fundamental Quinto armónico Suma en Fase Nueva Onda ARMÓNICOS

24

25 5° Armónico 3° Armónico

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41 n Probabilidad de resonancias serie y paralelo n Envejecimiento y reducción de vida útil de equipos n Probabilidad de operación incorrecta de relés, controladores y contadores n Incremento de pérdidas (efecto Joule) n Incremento de ruido e interferencia n Existencia de torques pulsantes, acelerantes y de frenado en motores n Saturación de Transformadores n Reducción de la eficiencia del sistema EFECTOS DE LOS ARMÓNICOS n Mala Medición de Energía n Tensiones Inducidas altas n Incorrecta operación de equipos electrónicos n Interferencia en Sistemas de Comunicación

42 La presencia de armónicos en los sistemas eléctricos conlleva a replantear todo lo concerniente a su análisis (planeación, operación, etc). Su omisión en estudios de compensación, protecciones, etc., puede traer consigo graves consecuencias. A pesar de ello, existe desconocimiento del tema por gran parte de los profesionales de la ingeniería eléctrica.

43

44 CALENTAMIENTO POR CORRIENTES DE SECUENCIA CERO SOBRECARGA EN TRANSFORMADORES ALTAS CORRIENTES DE NEUTRO ALTA TENSION DE NEUTRO SOBRECALENTAMIENTO DEL NEUTRO Corriente de Fase B Conductor de Neutro Transformador Corriente de Fase C Corriente de Fase A

45

46

47

48

49

50

51

52

53

54

55

56 DESPACHO ÓPTIMO DE CARGA

57 Circuito de Distribución Primario Largo Sub Estación A I

58 Circuito de Distribución Primario Largo Sub Estación A I

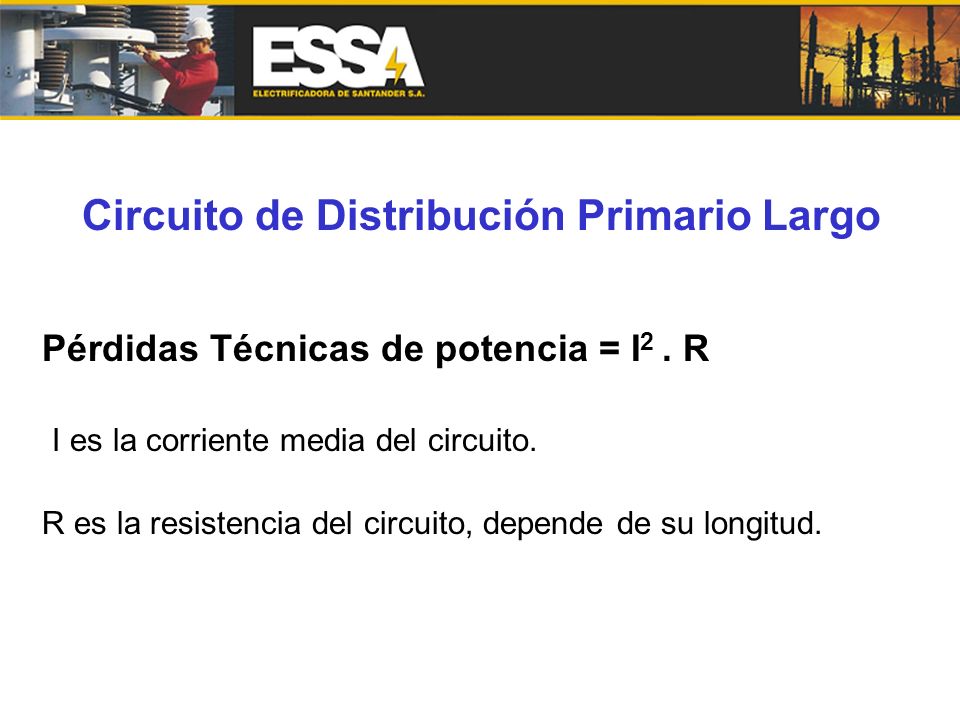

59 Pérdidas Técnicas de potencia = I 2. R I es la corriente media del circuito. R es la resistencia del circuito, depende de su longitud. Circuito de Distribución Primario Largo

60 Circuito de Distribución Primario Corto Sub Estación A I/2 SubEstación B

61 Supongamos que se puede reducir la longitud del circuito hasta la mitad y que con esto también la corriente media de carga sea la mitad. Pérdidas Técnicas de potencia = (I/2) 2. R/2 = I 2.R / 8 en cada circuito nuevo. Pérdidas Técnicas de potencia del nuevo sistema = I 2.R/4 Porcentaje de Disminución de Pérdidas Técnicas = 75 % Circuito de Distribución Primario Corto

62 Circuito de Distribución a 4.16 kV Sub Estación A I Pérdidas Técnicas de potencia = I 2 x R

63 Circuito de Distribución a 13.2 kV Sub Estación A I Para la misma potencia transportada P=VxI P= 4.16xI 4.16 P=13.8xI 13.2 I 13.2 = 0.3 I 4.16 Pérdidas Técnicas de Potencia=.09 I 2 xR

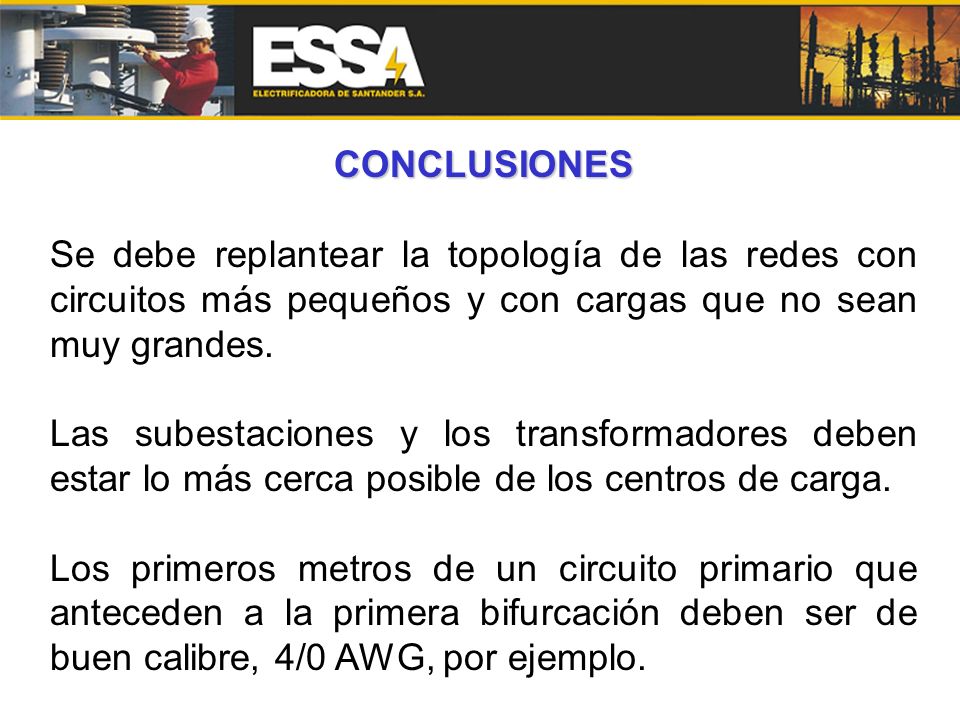

64 CONCLUSIONES Se debe replantear la topología de las redes con circuitos más pequeños y con cargas que no sean muy grandes. Las subestaciones y los transformadores deben estar lo más cerca posible de los centros de carga. Los primeros metros de un circuito primario que anteceden a la primera bifurcación deben ser de buen calibre, 4/0 AWG, por ejemplo.

65 CONCLUSIONES En general se puede decir que las pérdidas técnicas bajan en la proporción V 2 inicial /V 2 final, en donde V inicial es el voltaje del alimentador antes de tomar la decisión y V final es el voltaje mayor una vez que se implementó el programa de recuperación de pérdidas técnicas. En el ejemplo, las pérdidas técnicas bajaron en un 91%.
