1 JORNADA TÉCNICA AGENDA XXI ENERGÍA ELÉCTRICA Y ASPECTOS IMPORTANTES EN NUESTRO MUNICIPIO Jon Zurita (Ayto Barakaldo)

2 1.1.-PRODUCCIÓN DE LA ENERGÍA Abastecimiento: Fuentes convencionales oHidraúlica oNuclear oFuel/gas oCarbón oCiclo combinado Energías Renovables oBiomasa oEólica oSolar oMinihidroeléctricas oMarina oGeotérmica

3 Ciclo Combinado32% Nuclear 20% Carbón 16% Hidraúlica 7,4% Eólica 10,8% Resto régim.espec. 12,3% 1.2.-DATOS DE LOS MEDIOS QUE CUBRIERON LA DEMANDA EN 2008 (NIVEL NACIONAL):

4 1.3.-DEMANDA DE ENERGÍA EN TIEMPO REAL-REE

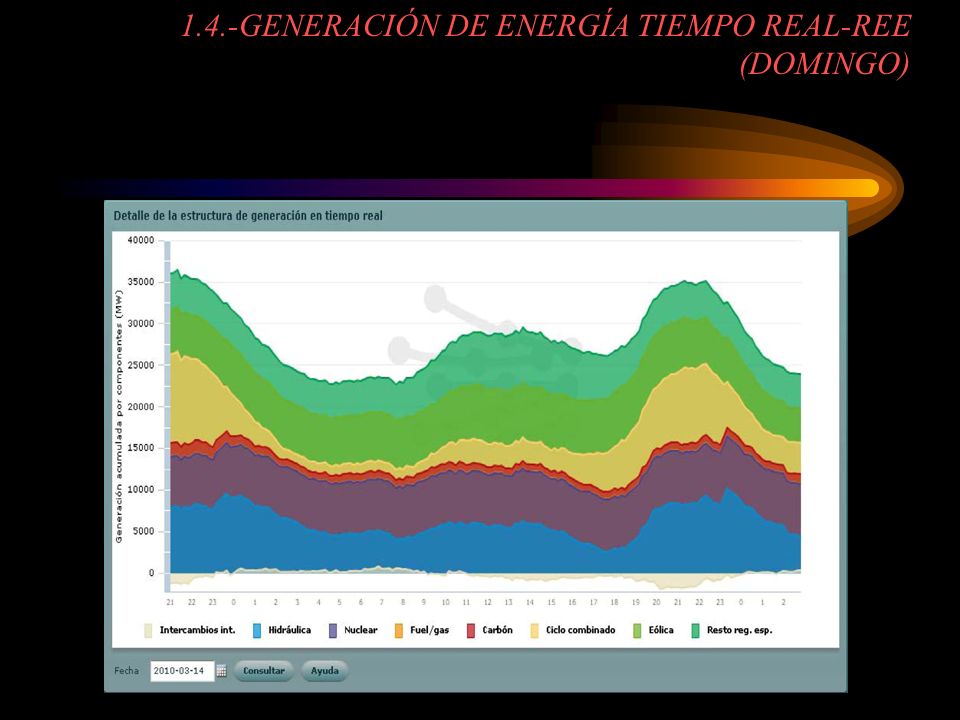

5 1.4.-GENERACIÓN DE ENERGÍA TIEMPO REAL-REE (DOMINGO)

6 1.5.-GENERACIÓN DE ENERGÍA EN TIEMPO REAL-REE (LUNES)

7 ÁMBITO REGIONAL PAIS VASCO

8 2.1.-PRODUCCIÓN DE ENERGÍA PRIMARIA Y TASA DE AUTOABASTECIMIENTO EN EL PAIS VASCO

9 2.2.-PRODUCCIÓN PRIMARIA RENOVABLE EN EL PAIS VASCO-2008

10 2.3.-DEPENDENCIA ENERGÉTICA EXTERIOR EN EUROPA

11 ÁMBITO MUNICIPAL BARAKALDO

12 3.1.-PRODUCCIÓN PRIMARIA DE RENOVABLES EN BARAKALDO INSTALACIONES FOTOVOLTAICAS EN COLEGIOS MUNICIPALES Colegio Gurutzeta-5,5 KW Colegio Munoa -5,5 KW Ikastola Ibaibe -5,5 KW Colegio Rontegi -5,5 KW Colegio Zuazo -5,5 KW Colegio Mukusuluba -5,5 KW OTRAS INSTALACIONES FOTOVOLTAICAS EN EL MUNICIPIO BEC-100 KW INSTALACIONES SOLARES PARA CLIMATIZACIÓN Centro Clara Campoamor

13 3.2.-PORCENTAJES DE CONSUMO DEL MUNICIPIO EN 2009 POR FUNCIONALES Alumbrado público65 % Recogida de residuos8 % Edificios municipales6 % Colegios6 % Servicios culturales5 % Aguas3 % Bienestar social3 % Otros 4 %

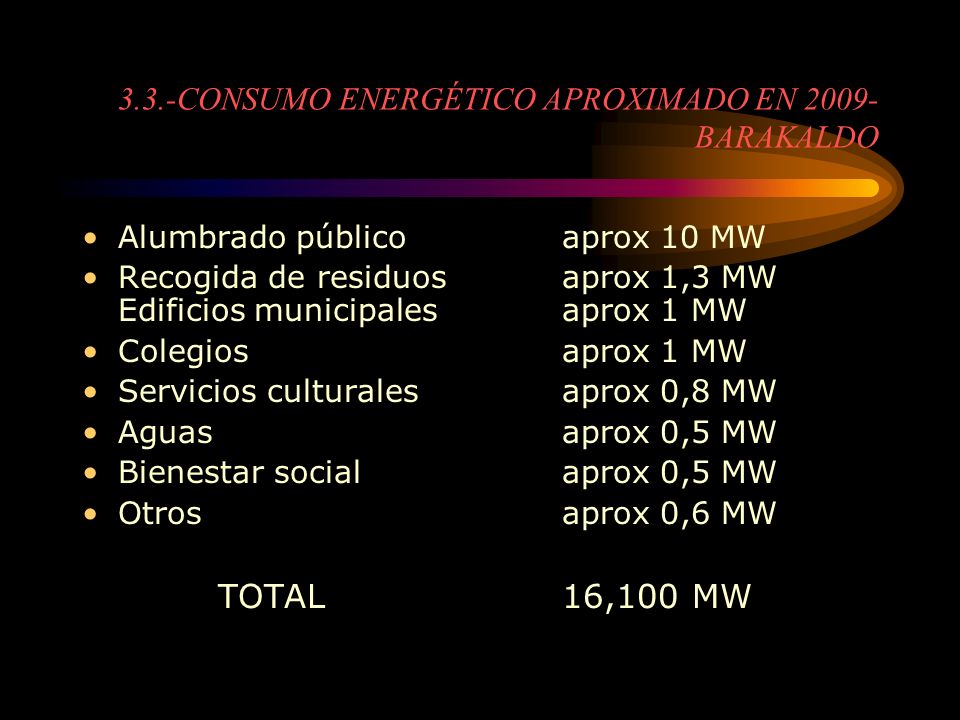

14 3.3.-CONSUMO ENERGÉTICO APROXIMADO EN BARAKALDO Alumbrado públicoaprox 10 MW Recogida de residuosaprox 1,3 MW Edificios municipalesaprox 1 MW Colegiosaprox 1 MW Servicios culturalesaprox 0,8 MW Aguasaprox 0,5 MW Bienestar socialaprox 0,5 MW Otros aprox 0,6 MW TOTAL16,100 MW

15 ÁLUMBRADO PÚBLICO BARAKALDO

16 4.1.-TIPOS DE LUMINARIAS EN EL ALUMBRADO PÚBLICO VAPOR DE MERCURIO FLUORESCENTES (Vapor de Mercurio baja presión) VAPOR DE SODIO BAJA PRESIÓN VAPOR DE SODIO ALTA PRESIÓN HALOGENUROS METÁLICOS HALOGENUROS METÁLICOS CERÁMICOS LED´S (LIGHT EMITTING DIODE)

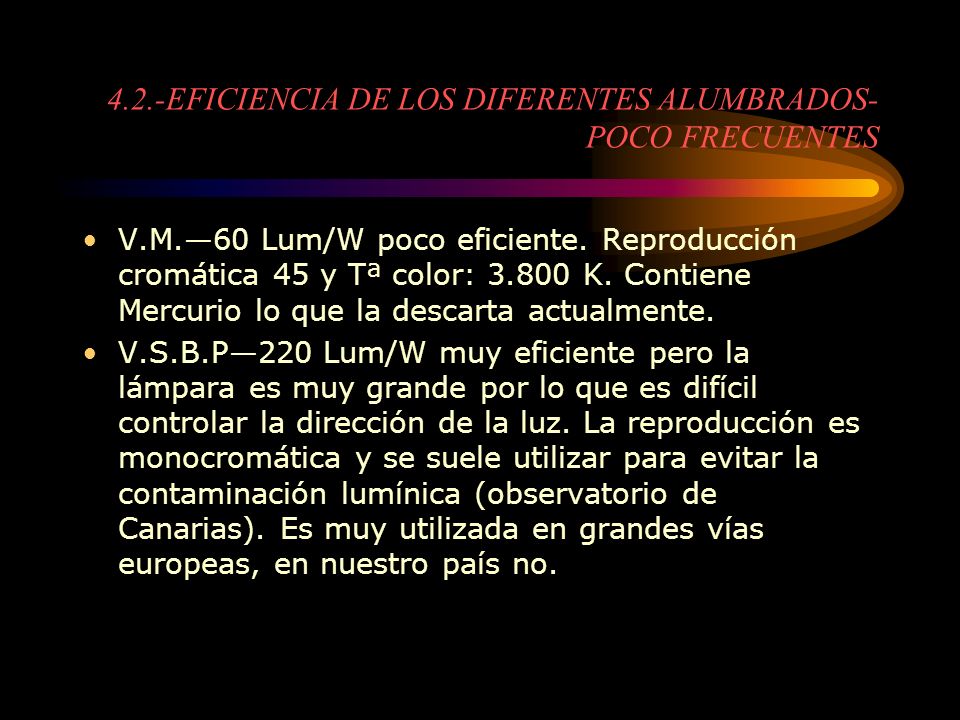

17 4.2.-EFICIENCIA DE LOS DIFERENTES ALUMBRADOS- POCO FRECUENTES V.M.60 Lum/W poco eficiente. Reproducción cromática 45 y Tª color: K. Contiene Mercurio lo que la descarta actualmente. V.S.B.P220 Lum/W muy eficiente pero la lámpara es muy grande por lo que es difícil controlar la dirección de la luz. La reproducción es monocromática y se suele utilizar para evitar la contaminación lumínica (observatorio de Canarias). Es muy utilizada en grandes vías europeas, en nuestro país no.

18 4.3.-EFICIENCIA DE LOS DIFERENTES ALUMBRADOS- FRECUENTES H.M Lum/W. Reproducción cromática y Tª color: K. Se utiliza cuando se requiere una buena reproducción cromática y luz blanca horas V.S.A.P120 Lum/W, tamaño de lámpara reducido que hace al conjunto muy eficiente, ya que se puede controlar la luz. Reproducción cromática 50 (luz amarilla) y Tª color:2.400 K. Actualmente es la más eficiente horas LED´S –60-80 Lum/W. Se puede utilizar para alumbrado ambiental (hasta 6 metros de altura). Es el futuro del alumbrado, larga duración de hasta horas e innumerables posibilidades. El precio todavía es un inconveniente.

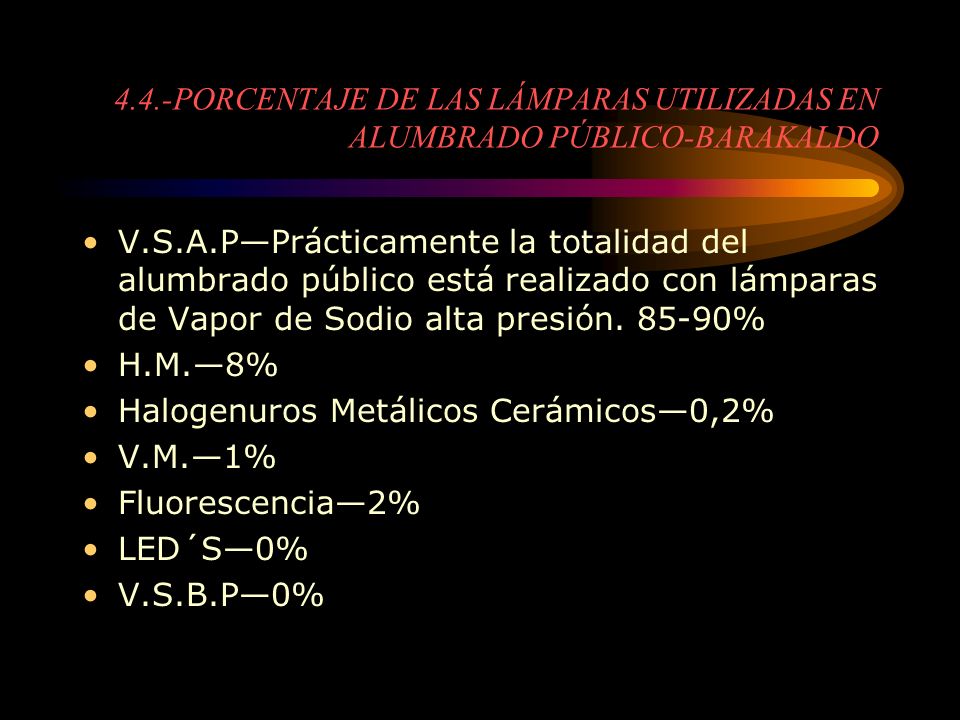

19 V.S.A.PPrácticamente la totalidad del alumbrado público está realizado con lámparas de Vapor de Sodio alta presión % H.M.8% Halogenuros Metálicos Cerámicos0,2% V.M.1% Fluorescencia2% LED´S0% V.S.B.P0% 4.4.-PORCENTAJE DE LAS LÁMPARAS UTILIZADAS EN ALUMBRADO PÚBLICO-BARAKALDO

20 REGLAMENTACIÓN Y NORMAS

21 EL R.D 842/2002, POR EL QUE SE APRUEBA EL REGLAMENTO ELECTROTÉCNICO EN B.T OBLIGA A REALIZAR REVISIONES DE DETERMINADAS INSTALACIONES A TRAVÉS DE UN ORGANISMO DE CONTROL AUTORIZADO (OCA). INSTALACIONES A REVISAR CADA 5 AÑOS (ENTRE OTROS). LOCALES DE PÚBLICA CONCURRENCIA COLEGIOS ALUMBRADO PÚBLICO 5.1.-CONTROL Y SUPERVICIÓN DE LAS INSTALACIONES

22 5.2.-REGLAMENTACIONES A NIVEL EUROPEO EN MATERIA DE AHORRO ENERGÉTICO La preocupación medioambiental asociada a la energía empleada en los edificios tiene como finalidad limitar las emisiones de dióxido de carbono mediante la mejora de la eficiencia energética. En este sentido, la Unión Europea aprobó la Directiva 93/76/CEE y posteriormente la 2002/91/CE en la que obliga a los Estados miembros a fijar unos requisitos mínimos de eficiencia energética para los edificios nuevos y para grandes edificios existentes que se reformen. SE APRUEBA EL CÓDIGO TÉCNICO DE LA EDIFICACIÓN PARA DAR CUMPLIMIENTO A LA DIRECTIVA 2002/21/CE.

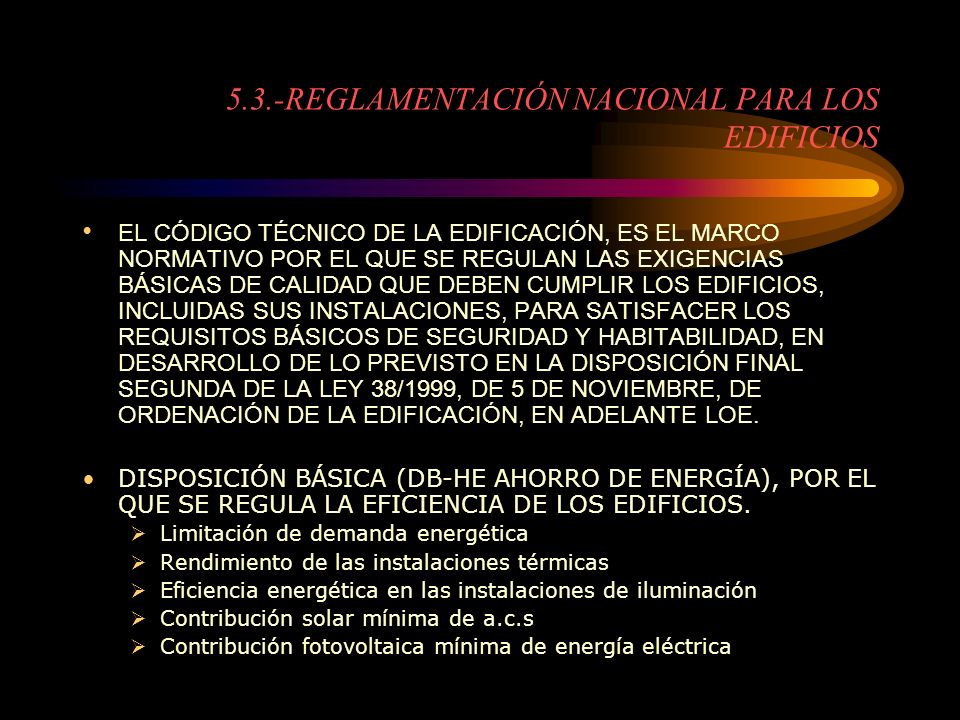

23 5.3.-REGLAMENTACIÓN NACIONAL PARA LOS EDIFICIOS EL CÓDIGO TÉCNICO DE LA EDIFICACIÓN, ES EL MARCO NORMATIVO POR EL QUE SE REGULAN LAS EXIGENCIAS BÁSICAS DE CALIDAD QUE DEBEN CUMPLIR LOS EDIFICIOS, INCLUIDAS SUS INSTALACIONES, PARA SATISFACER LOS REQUISITOS BÁSICOS DE SEGURIDAD Y HABITABILIDAD, EN DESARROLLO DE LO PREVISTO EN LA DISPOSICIÓN FINAL SEGUNDA DE LA LEY 38/1999, DE 5 DE NOVIEMBRE, DE ORDENACIÓN DE LA EDIFICACIÓN, EN ADELANTE LOE. DISPOSICIÓN BÁSICA (DB-HE AHORRO DE ENERGÍA), POR EL QUE SE REGULA LA EFICIENCIA DE LOS EDIFICIOS. Limitación de demanda energética Rendimiento de las instalaciones térmicas Eficiencia energética en las instalaciones de iluminación Contribución solar mínima de a.c.s Contribución fotovoltaica mínima de energía eléctrica

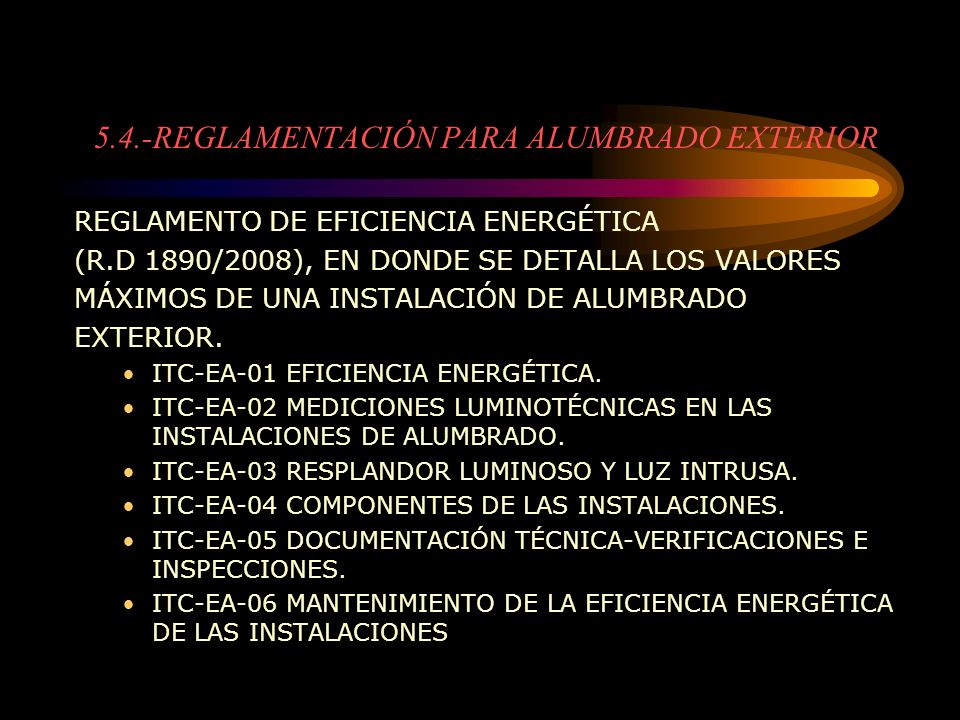

24 5.4.-REGLAMENTACIÓN PARA ALUMBRADO EXTERIOR REGLAMENTO DE EFICIENCIA ENERGÉTICA (R.D 1890/2008), EN DONDE SE DETALLA LOS VALORES MÁXIMOS DE UNA INSTALACIÓN DE ALUMBRADO EXTERIOR. ITC-EA-01 EFICIENCIA ENERGÉTICA. ITC-EA-02 MEDICIONES LUMINOTÉCNICAS EN LAS INSTALACIONES DE ALUMBRADO. ITC-EA-03 RESPLANDOR LUMINOSO Y LUZ INTRUSA. ITC-EA-04 COMPONENTES DE LAS INSTALACIONES. ITC-EA-05 DOCUMENTACIÓN TÉCNICA-VERIFICACIONES E INSPECCIONES. ITC-EA-06 MANTENIMIENTO DE LA EFICIENCIA ENERGÉTICA DE LAS INSTALACIONES
