1 PLAN RENOVE ALUMBRADO EXTERIOR LUMINARIAS EJEMPLOS DE INSTALACIONES APLICACIÓN WEB

2 1964 Desarrollo Innovación DISEÑO Tecnología Calidad PRODUCTO 2012

3 Objetivo PLAN RENOVE AHORRO ENERGÉTICO AHORRO ENERGÉTICO LUMINARIAS POCO EFICIENTES Vapor de mercurio Bajo rendimiento Contaminación Lumínica. Instalaciones energéticas ineficientes. LUMINARIASEFICIENTES Sodio alta presión Halogenuros Metálicos LED Rendimientos > 75% FHS < 3% Instalaciones eléctricas eficientes

4 Luminarias Luminarias REQUISITOS luminarias Plan Renove Carcasa aluminio. Reflectores aluminio especular pulido. Cierre de la óptica vidrio templado. IP (opt.) mínimo 65 IK mínimo 08 Flujo Hemisférico superior (FHS) < 3%. Rendimiento fotométrico > 75%. Cumplimiento de normativa CE ( UNE-EN y particulares) ISO-9001 y SIG ( EC ).

5 Alumbrado VIAL -Vial vidrio REFRACTOR -IP W. VM (13000 lm.) -FM = 0,5 -Rendimientos 65/70% -FHS aprox. = 3% -Luminaria MAYJA -IP > W. HM (10700 lm.) -FM = 0,65 -Rendimientos 75% -FHS <1 % Luminarias Luminarias

6 Alumbrado AMBIENTAL. Alt.3–5 m. -Luminaria decorativa. -Bolas, cónicas, faroles W. VM (6200 lm.) -Fm = 0,5 -Rendimientos 50/60% -FHS aprox. = 15/30 % -Luminaria MAYJA -IP > W. HM (7500 lm.) -FM = 0,65 -Rendimientos 75% -FHS aprox. <1% Luminarias Luminarias

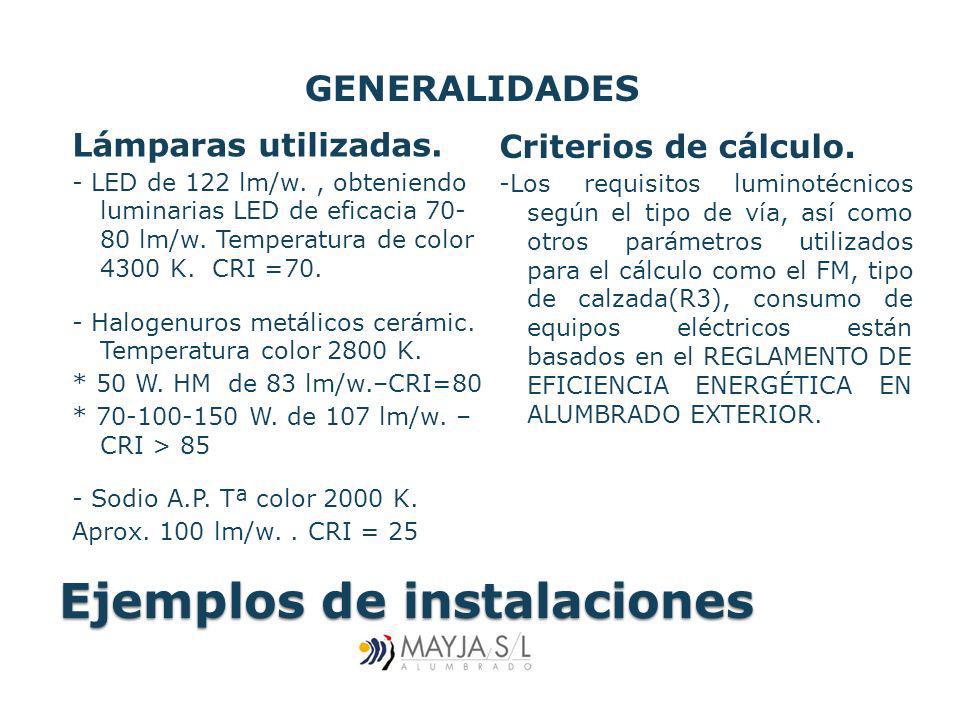

7 Ejemplos de instalaciones Lámparas utilizadas. - LED de 122 lm/w., obteniendo luminarias LED de eficacia lm/w. Temperatura de color 4300 K. CRI =70. - Halogenuros metálicos cerámic. Temperatura color 2800 K. * 50 W. HM de 83 lm/w.–CRI=80 * W. de 107 lm/w. – CRI > 85 - Sodio A.P. Tª color 2000 K. Aprox. 100 lm/w.. CRI = 25 Criterios de cálculo. -Los requisitos luminotécnicos según el tipo de vía, así como otros parámetros utilizados para el cálculo como el FM, tipo de calzada(R3), consumo de equipos eléctricos están basados en el REGLAMENTO DE EFICIENCIA ENERGÉTICA EN ALUMBRADO EXTERIOR. GENERALIDADES

8 Ejemplos de instalaciones El nivel de iluminación REQUERIDO por una vía depende : de la utilización y tipo de uso de la misma. de su intensidad de tráfico, siendo su criterio principal de clasificación la velocidad.

9 Ejemplos de instalaciones Clases de alumbrado y requerimientos.

10 Ejemplos de instalaciones Niveles de iluminación de los viales. Eficiencia energética y clasificación. ε = (S·Em)/P

11 Ejemplos de instalaciones. Proyecto de luminotécnico. Ref.809 INSTALACIÓN MAYJA Ref.809 Disposición unilateral 20 m. Altura 8 m. Calzada: 7 m. Em=23 lux. Lm=1,11 U0=0,49 Ul=0,62 TI=4 FM=0,65 Clasificación energética B. INSTALACIÓN INICIAL Disposición unilateral 20 m. Altura 8 m. Calzada: 7 m. Em=12 lux. Lm=0,7 U0=0,4 Ul=0,75 TI=4 FM=0,50 Sustitución de luminaria viaria con vidrio refractor 250 W VM por luminaria MAYJA Ref W.HM. Ahorro energético 57%

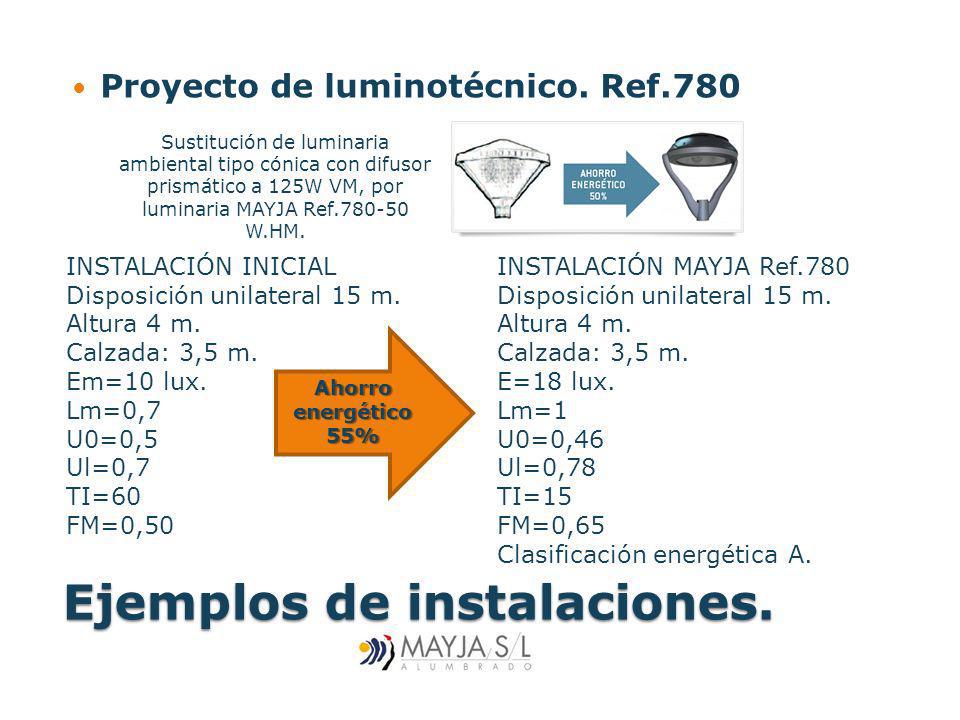

12 Ejemplos de instalaciones. Proyecto de luminotécnico. Ref.780 INSTALACIÓN MAYJA Ref.780 Disposición unilateral 15 m. Altura 4 m. Calzada: 3,5 m. E=18 lux. Lm=1 U0=0,46 Ul=0,78 TI=15 FM=0,65 Clasificación energética A. INSTALACIÓN INICIAL Disposición unilateral 15 m. Altura 4 m. Calzada: 3,5 m. Em=10 lux. Lm=0,7 U0=0,5 Ul=0,7 TI=60 FM=0,50 Sustitución de luminaria ambiental tipo cónica con difusor prismático a 125W VM, por luminaria MAYJA Ref W.HM. Ahorro energético 55%

13 Ejemplos de instalaciones. Proyecto de luminotécnico. Ref.810 INSTALACIÓN MAYJA Ref.810 Disposición unilateral 18 m. Altura 6 m. Calzada 5,5 m. E=22 lux. Lm=1,17 U0=0,57 Ul=0,62 TI=4 FM=0,7 Clasificación energética A. INSTALACIÓN INICIAL Disposición unilateral 18 m. Altura 6 m. Calzada: 5,5 m. Em=12 lux. Lm=0,8 U0=0,4 Ul=0,65 TI=12 FM=0,50 Sustitución de luminaria viaria con vidrio refractor 250 W VM por luminaria MAYJA Ref W.SAP. Ahorro energético 55%

14 Aplicación WEB

15 Gracias por su atención. Alfredo Mayáns Miralles
