1 Cartografía temática: las variables visuales
Carrera de Geografía Cátedra de Cartografía Cartografía temática: las variables visuales Presentación elaborada por Mariana Campos Año 2015

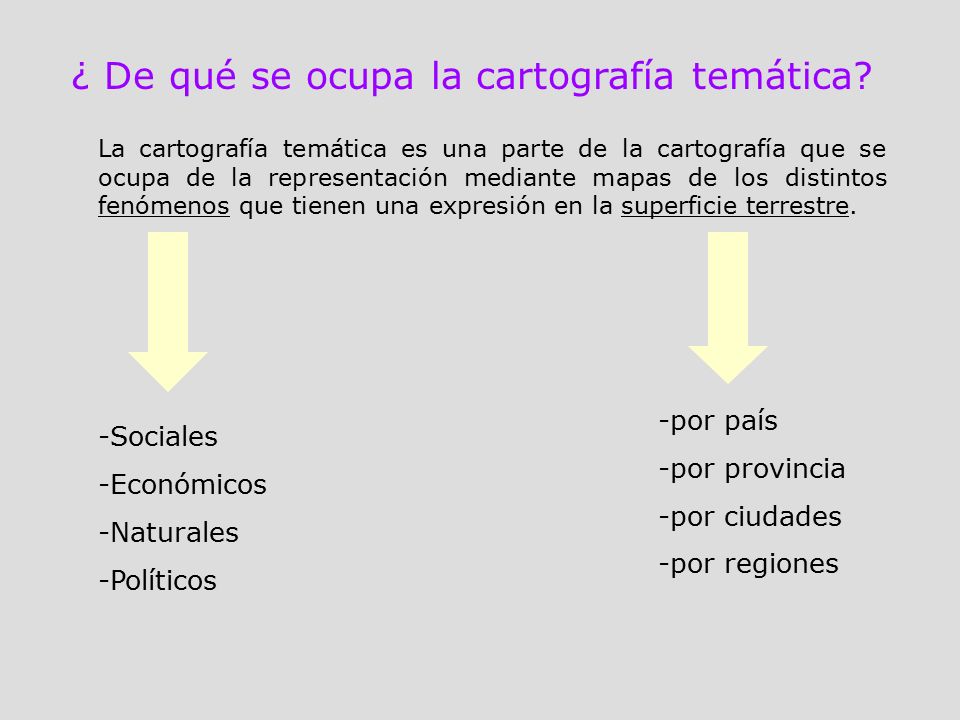

2 ¿ De qué se ocupa la cartografía temática?
La cartografía temática es una parte de la cartografía que se ocupa de la representación mediante mapas de los distintos fenómenos que tienen una expresión en la superficie terrestre. -Sociales -Económicos -Naturales -Políticos -por país -por provincia -por ciudades -por regiones

3 Mapa temático = Mapa base + la representación del fenómeno

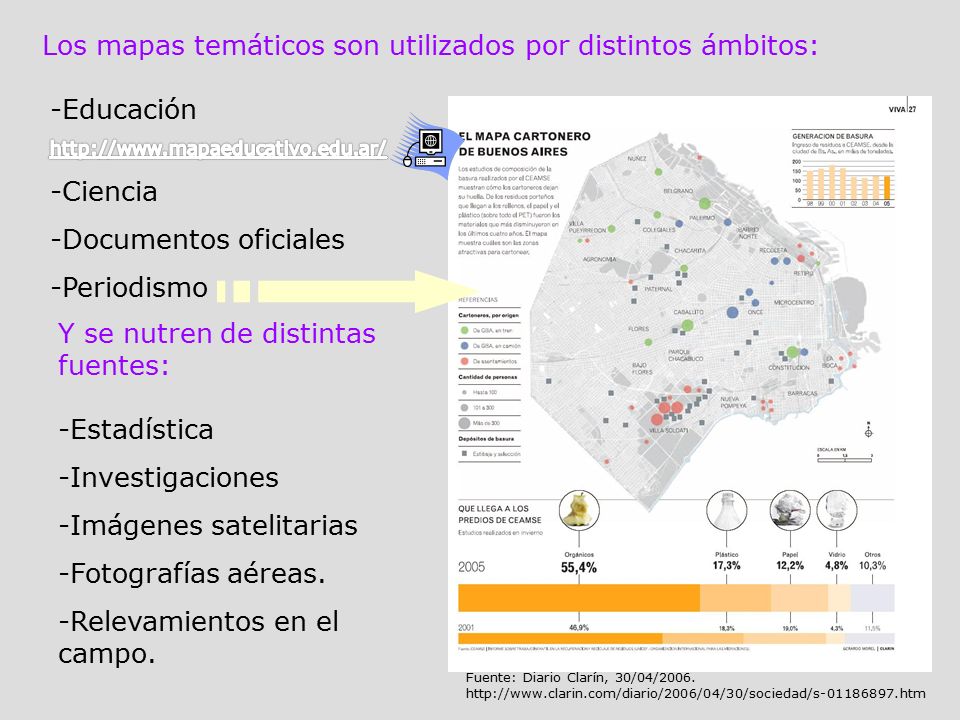

4 Los mapas temáticos son utilizados por distintos ámbitos:
-Educación -Ciencia -Documentos oficiales -Periodismo Y se nutren de distintas fuentes: Estadística Investigaciones Imágenes satelitarias Fotografías aéreas. Relevamientos en el campo. Fuente: Diario Clarín, 30/04/

5 Tablas vs mapas

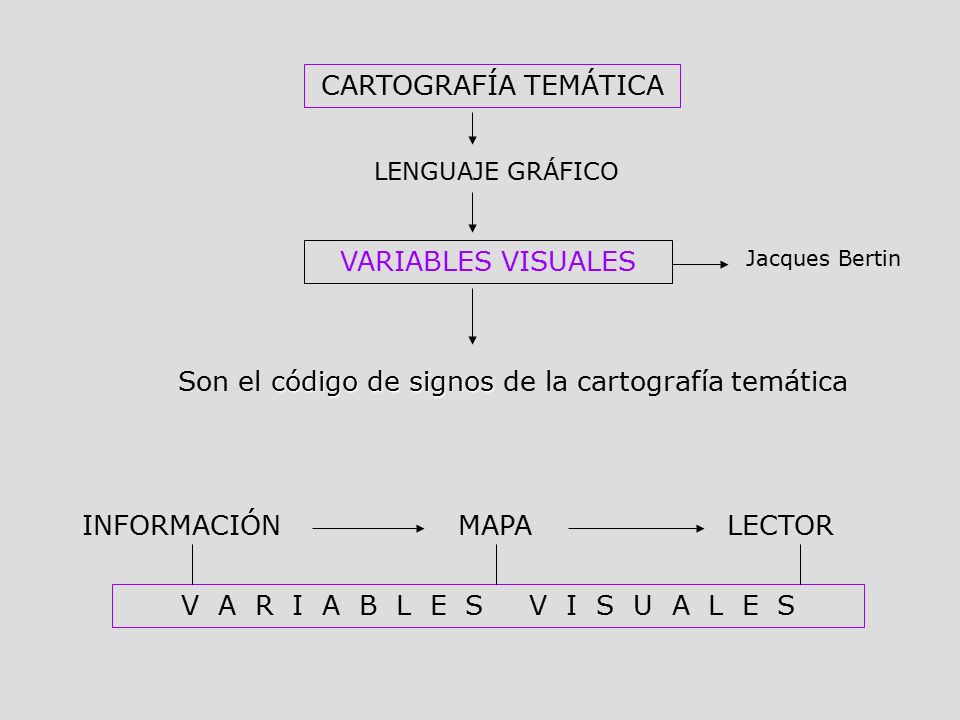

6 Son el código de signos de la cartografía temática
VARIABLES VISUALES Son el código de signos de la cartografía temática CARTOGRAFÍA TEMÁTICA LENGUAJE GRÁFICO Jacques Bertin LECTOR INFORMACIÓN MAPA V A R I A B L E S V I S U A L E S

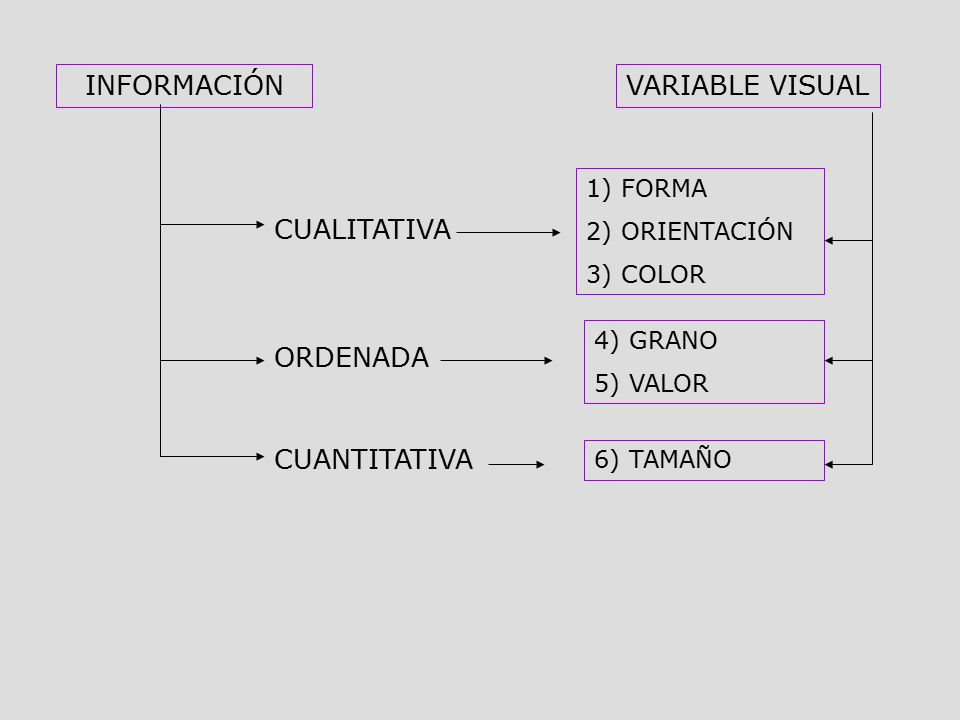

7 INFORMACIÓN CUALITATIVA ORDENADA CUANTITATIVA VARIABLE VISUAL 1) FORMA
2) ORIENTACIÓN 3) COLOR 4) GRANO 5) VALOR 6) TAMAÑO VARIABLE VISUAL

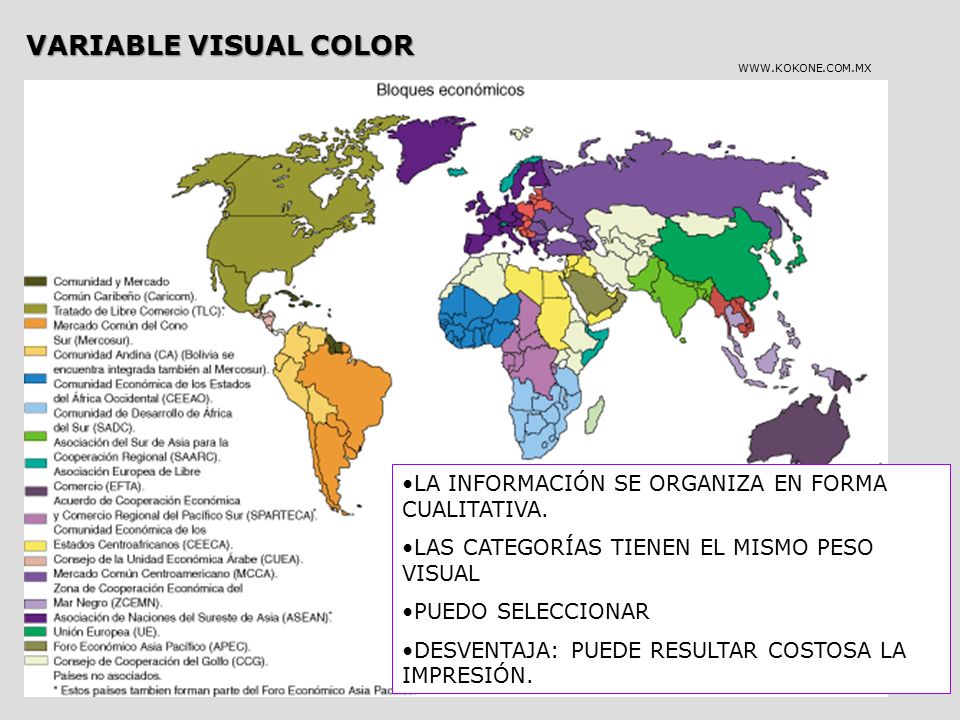

8 VARIABLE VISUAL COLOR LA INFORMACIÓN SE ORGANIZA EN FORMA CUALITATIVA.
LA INFORMACIÓN SE ORGANIZA EN FORMA CUALITATIVA. LAS CATEGORÍAS TIENEN EL MISMO PESO VISUAL PUEDO SELECCIONAR DESVENTAJA: PUEDE RESULTAR COSTOSA LA IMPRESIÓN.

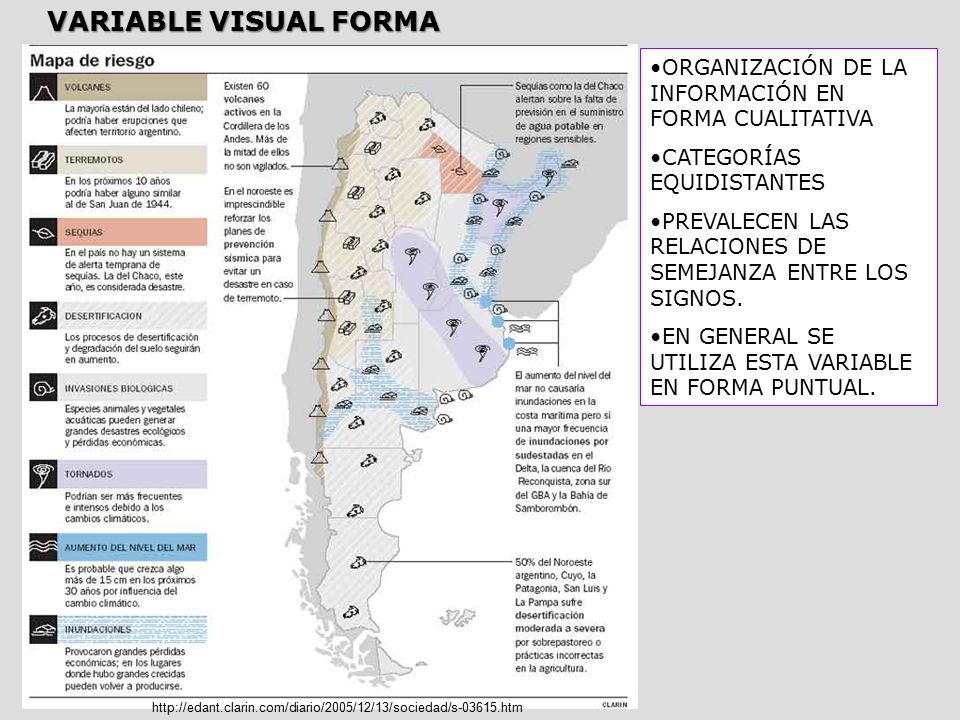

9 VARIABLE VISUAL FORMA ORGANIZACIÓN DE LA INFORMACIÓN EN FORMA CUALITATIVA CATEGORÍAS EQUIDISTANTES PREVALECEN LAS RELACIONES DE SEMEJANZA ENTRE LOS SIGNOS. EN GENERAL SE UTILIZA ESTA VARIABLE EN FORMA PUNTUAL.

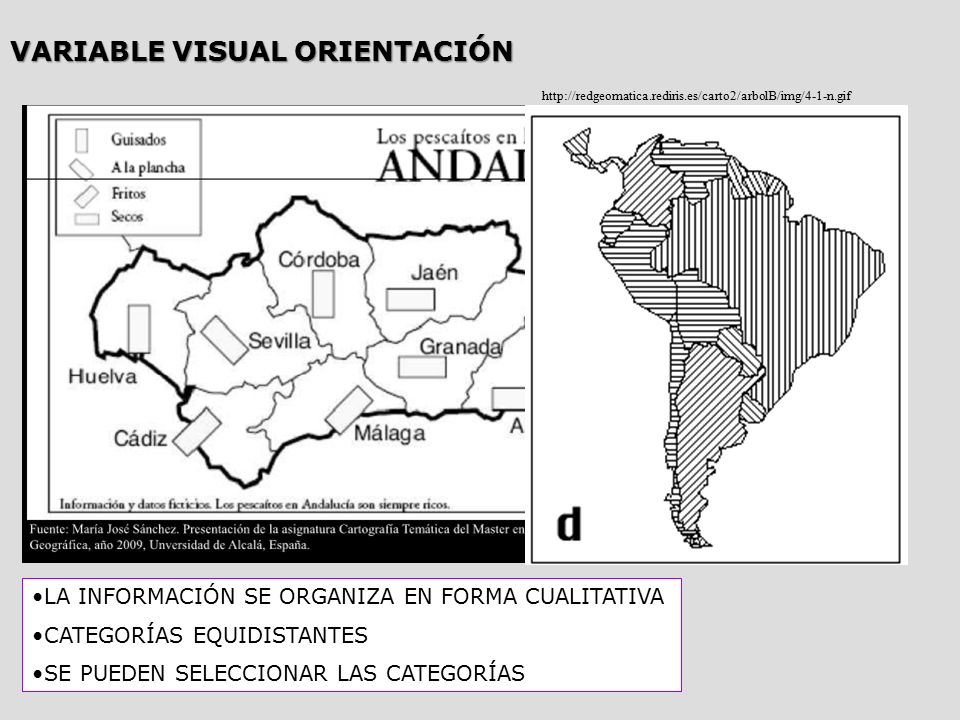

10 VARIABLE VISUAL ORIENTACIÓN
LA INFORMACIÓN SE ORGANIZA EN FORMA CUALITATIVA CATEGORÍAS EQUIDISTANTES SE PUEDEN SELECCIONAR LAS CATEGORÍAS

11 VARIABLE VISUAL GRANO LA ORGANIZACIÓN DE LA INFORMACIÓN ES ORDENADA
LA ORGANIZACIÓN DE LA INFORMACIÓN ES ORDENADA SE TRATA DE UNA TRAMA, CON IGUAL PROPORCIÓN DE BLANCO Y NEGRO QUE VA CAMBIANDO DE ESCALA PREVALECE LA ASOCIACIÓN POR SOBRE LA SELECCIÓN.

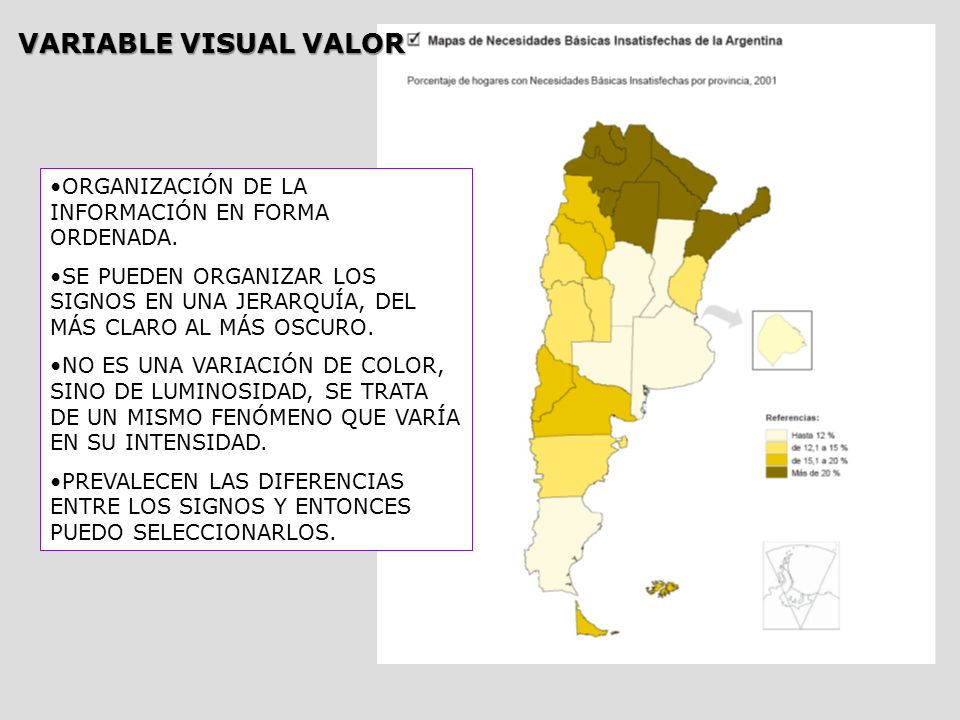

12 VARIABLE VISUAL VALOR ORGANIZACIÓN DE LA INFORMACIÓN EN FORMA ORDENADA. SE PUEDEN ORGANIZAR LOS SIGNOS EN UNA JERARQUÍA, DEL MÁS CLARO AL MÁS OSCURO. NO ES UNA VARIACIÓN DE COLOR, SINO DE LUMINOSIDAD, SE TRATA DE UN MISMO FENÓMENO QUE VARÍA EN SU INTENSIDAD. PREVALECEN LAS DIFERENCIAS ENTRE LOS SIGNOS Y ENTONCES PUEDO SELECCIONARLOS.

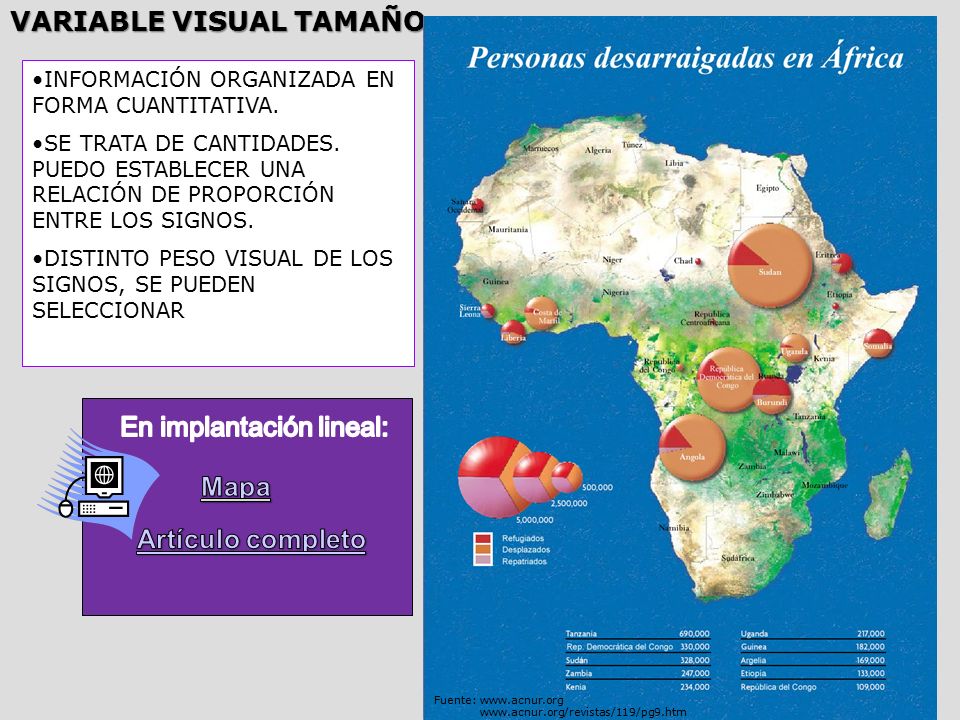

13 En implantación lineal:
VARIABLE VISUAL TAMAÑO INFORMACIÓN ORGANIZADA EN FORMA CUANTITATIVA. SE TRATA DE CANTIDADES. PUEDO ESTABLECER UNA RELACIÓN DE PROPORCIÓN ENTRE LOS SIGNOS. DISTINTO PESO VISUAL DE LOS SIGNOS, SE PUEDEN SELECCIONAR Mapa Artículo completo En implantación lineal: Fuente:

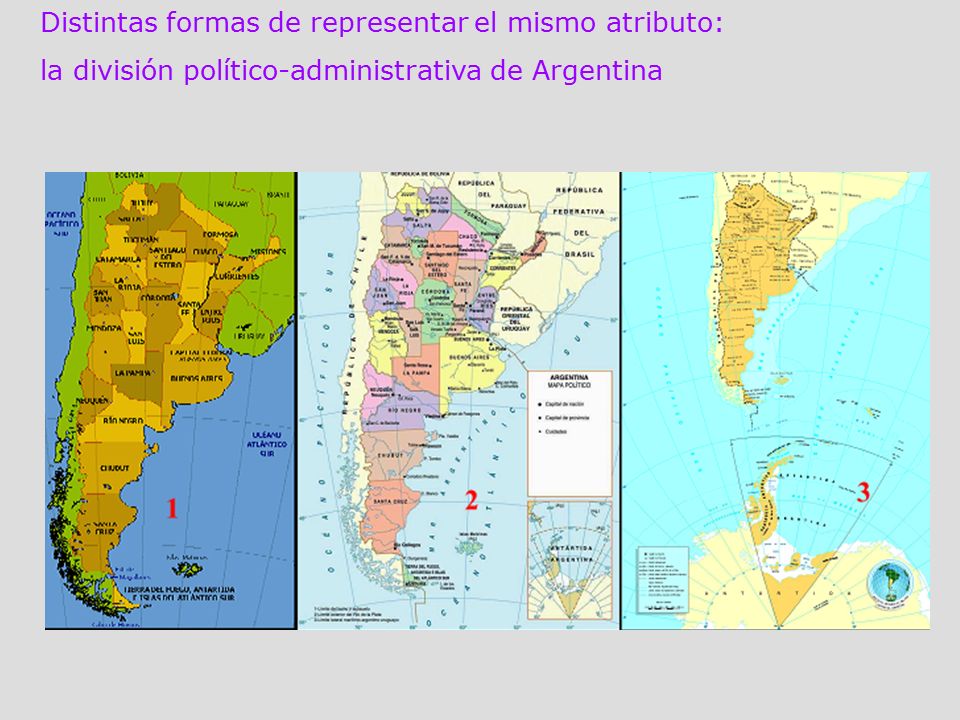

14 Distintas formas de representar el mismo atributo:
la división político-administrativa de Argentina

15 Y A MODO DE CIERRE.... EL MAPA COMO COMPLEMENTO PARA EXPLICAR UN TEMA. AYUDA A SU EXPLICACIÓN. COMO DISPARADOR DE NUEVAS PREGUNTAS SOBRE UN DETERMINADO FENÓMENO. AL SER UNA REPRESENTACIÓN GRÁFICA, ES MÁS RECORDABLE, DE MÁS FACIL LECTURA Y SINTETIZA UN GRAN VOLUMEN DE INFORMACIÓN. EL MAPA ES EFICIENTE CUANDO NO ES NECESARIO RECURRIR A FUENTES EXTERNAS PARA PODER ENTENDERLO. PERO HAY QUE TENER PRESENTE QUE NO SIEMPRE ES CONVENIENTE “MAPEAR” UN TEMA: - PUEDE NO SER NECESARIO DEBIDO A LA PROPIA NATURALEZA DEL FENÓMENO. - O EL RESULTADO DEL MAPEO PUEDE SER UNA MAPA TAN SOBRECARGADO DE SIGNOS QUE SU LECTURA ES MUY DIFICULTOSA Y ENTONCES CONVIENE UTILIZAR OTRO TIPO DE LENGUAJE.

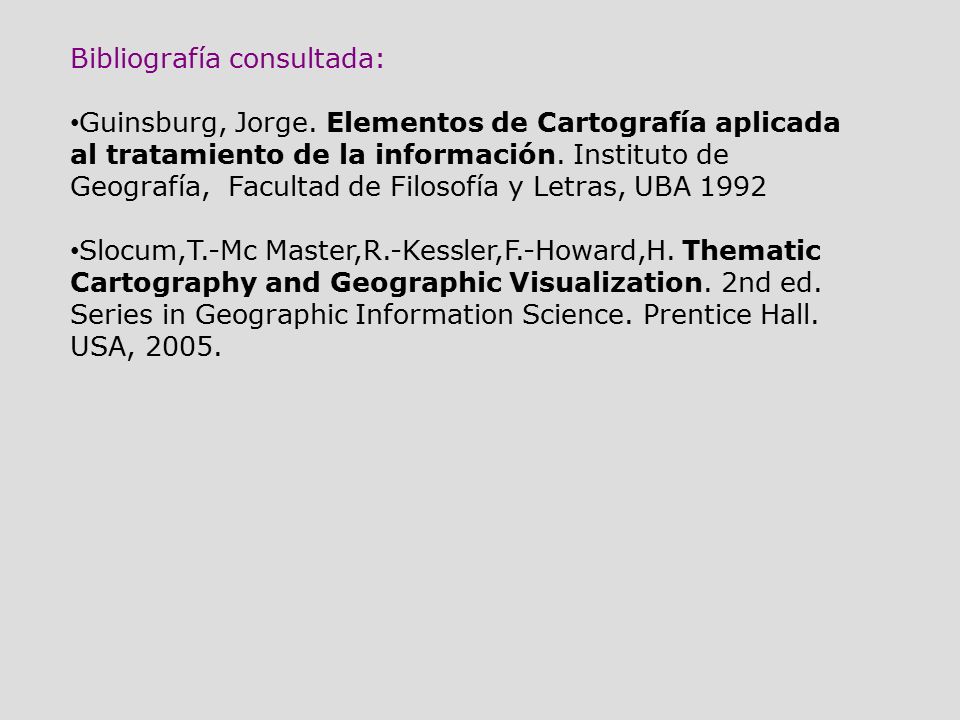

16 Bibliografía consultada:
Guinsburg, Jorge. Elementos de Cartografía aplicada al tratamiento de la información. Instituto de Geografía, Facultad de Filosofía y Letras, UBA 1992 Slocum,T.-Mc Master,R.-Kessler,F.-Howard,H. Thematic Cartography and Geographic Visualization. 2nd ed. Series in Geographic Information Science. Prentice Hall. USA, 2005.
