Técnicas de análisis espacial para el estudio de las actividades económicas 1 Fuente: García Palomares, JC-, 2005 Tipos y funciones de mapas temáticos:

Presentaciones similares


Presentación del tema: "Técnicas de análisis espacial para el estudio de las actividades económicas 1 Fuente: García Palomares, JC-, 2005 Tipos y funciones de mapas temáticos:"— Transcripción de la presentación:

1 Técnicas de análisis espacial para el estudio de las actividades económicas 1 Fuente: García Palomares, JC-, 2005 Tipos y funciones de mapas temáticos: mapas cuantitativos

2 Técnicas de análisis espacial para el estudio de las actividades económicas 2 Tipos y funciones de mapas temáticos: mapas cuantitativos La elección del color o las tramas del sombreado es una cuestión que afecta directamente a la legibilidad del mapa valor de la variable - + Por encima de 6 intervalos se aconseja ir a dos gamas de color contrastadas valor de la variable - + Limite natural de la distribución (por ejemplo, media) Gamas friás Gamas cálidas

3 Técnicas de análisis espacial para el estudio de las actividades económicas 3 Tipos y funciones de mapas temáticos: mapas cuantitativos Fuente: Consultores de las Administraciones Públicas (Grupo Analistas) Origen: Propuesta de Estudio Asociación de centros comerciales de España Objetivo: Estudio de demanda potencial y adecuación de la localización de los centros Fuente estadística: INE. (Seccionado)

4 Técnicas de análisis espacial para el estudio de las actividades económicas 4 Tipos y funciones de mapas temáticos: mapas cuantitativos Fuente: Consultores de las Administraciones Públicas (Grupo Analistas)

5 Técnicas de análisis espacial para el estudio de las actividades económicas 5 Tipos y funciones de mapas temáticos: mapas cuantitativos Creación de nuevas industrias en Andalucía, Fuente: Sánchez Moral, S. (2005): Natalidad Industrial y redes de empresas en España. Ediciones Empresa Global, Madrid.

6 Técnicas de análisis espacial para el estudio de las actividades económicas 6 Tipos y funciones de mapas temáticos: mapas cuantitativos Fuente: Consultores de Administraciones Públicas (Grupo Analistas) Origen: Impacto de la Autovía del Camino (Pamplona-Logroño) Objetivo: Estudio del impacto socioeconómico y de las oportunidades de negocio Fuente estadística: Cámara de Comercio (licencias IAE)

7 Técnicas de análisis espacial para el estudio de las actividades económicas 7 Tipos y funciones de mapas temáticos: mapas cuantitativos Fuente: Consejería de Economía e Innovación Tecnológica (2005): Atlas estadístico de la Comunidad de Madrid. Comunidad de Madrid, Madrid. Mapas de flujos (cuantitativo) Mapas de flujos (cuantitativo)

8 Técnicas de análisis espacial para el estudio de las actividades económicas 8 Tipos y funciones de mapas temáticos: mapas cuantitativos Mapas anamórficos Mapas anamórficos

9 Técnicas de análisis espacial para el estudio de las actividades económicas 9 Fases en la producción del mapa temático Objetivos del mapaRecursos técnicos Realización del primer bosquejo Establecimiento de los criterios técnicos de representación Ajuste de los parámetros representación Simulación de las directrices de lectura PRODUCCIÓN FINAL DEL MAPA TEMÁTICO Obtención y tratamiento de la información: mapa base e información temática

10 Técnicas de análisis espacial para el estudio de las actividades económicas 10 A modo de conclusión: las reglas de oro de la cartografía temática a) Claridad y legibilidad... Los hechos más importantes deben resaltar a primera vista. Elección adecuada de la escala del mapa, símbolos, rotulación y gamas de color y tramas b) Contraste y equilibrio visual... Cualidades del mapa temático (Sancho Comíns, J.,1996) a) Claridad y legibilidad... Los hechos más importantes deben resaltar a primera vista. Elección adecuada de la escala del mapa, símbolos, rotulación y gamas de color y tramas Limpieza en la ejecución y buen acabado son imprescindibles b) Contraste y equilibrio visual... Capacidad del mapa para destacar los aspectos importantes a través de los contrastes; decisiones técnicas entre el objetivo y la realización del mapa Los componentes del mapa deben estar en equilibrio entre sí y con respecto al centro de la composición, en términos de peso y posición

11 Técnicas de análisis espacial para el estudio de las actividades económicas 11 c) Esquematismo y rigor científico... d) Marco base... e) Jerarquización de la lectura... c) Esquematismo y rigor científico... El proceso cartográfico implica esquematización del tema tratado; destacar lo importante, avivar contrastes y simplificar los matices en la información. Rigor y exactitud del mapa son condición necesaria para establecer relaciones y comparaciones de unos hechos con otros d) Marco base... Diferenciación inconsciente del fondo o marco base de la figura; técnicas de composición del mapa, perfilado de contornos, rotulado,etc. e) Jerarquización de la lectura... Jerarquía de elementos puntuales, lineales o zonales. Se buscará diferenciarlos por características visuales significativas, pero estableciendo las matizaciones oportunas dentro de cada grupo A modo de conclusión: las reglas de oro de la cartografía temática

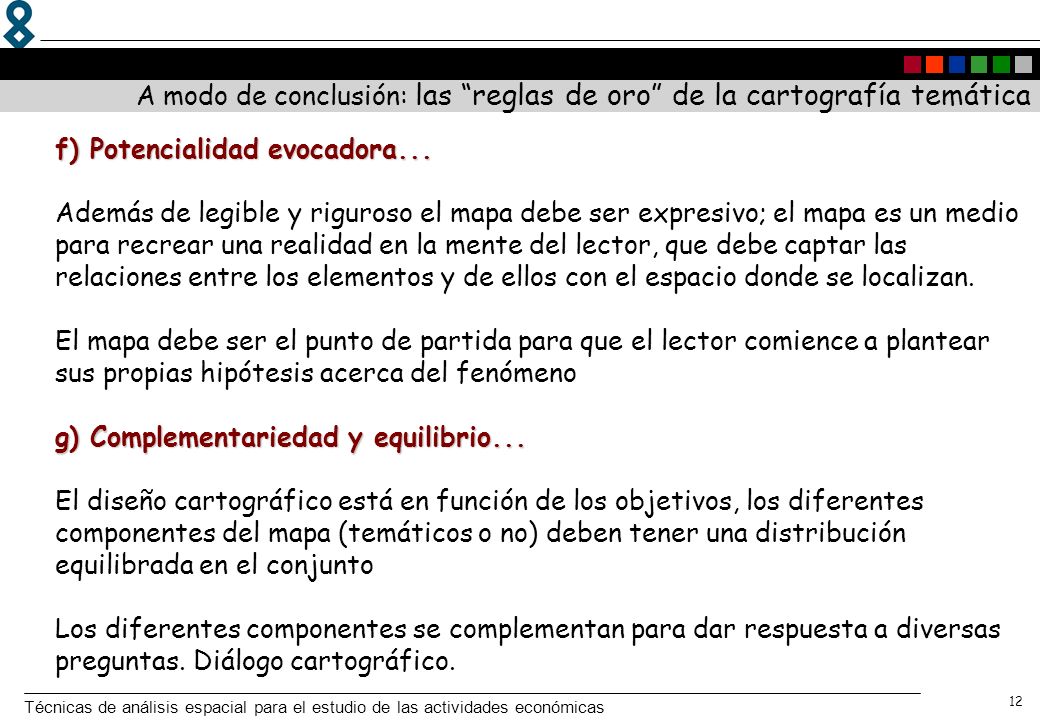

12 Técnicas de análisis espacial para el estudio de las actividades económicas 12 f) Potencialidad evocadora... g) Complementariedad y equilibrio... f) Potencialidad evocadora... Además de legible y riguroso el mapa debe ser expresivo; el mapa es un medio para recrear una realidad en la mente del lector, que debe captar las relaciones entre los elementos y de ellos con el espacio donde se localizan. El mapa debe ser el punto de partida para que el lector comience a plantear sus propias hipótesis acerca del fenómeno g) Complementariedad y equilibrio... El diseño cartográfico está en función de los objetivos, los diferentes componentes del mapa (temáticos o no) deben tener una distribución equilibrada en el conjunto Los diferentes componentes se complementan para dar respuesta a diversas preguntas. Diálogo cartográfico. A modo de conclusión: las reglas de oro de la cartografía temática

13 Técnicas de análisis espacial para el estudio de las actividades económicas 13 Bibliografía Consejería de Economía e Innovación Tecnológica (2005): Atlas estadístico de la Comunidad de Madrid. Comunidad de Madrid, Madrid. Del Canto, C. (1998): Trabajos prácticos en Geografía Humana. Editorial Síntesis, Madrid. Molinero Hernando, F et al (coord.) (2004): Atlas de la España Rural. MAPA, Madrid. Sánchez Moral, S. (2005): Natalidad Industrial y redes de empresas en España. Ediciones Empresa Global, Madrid. Sancho Comíns, J. (1996): Cartografía temática: los fundamentos. Curso de cartografía temática, Consejos Superior de Investigaciones Científicas
