1 A. Manuel Laguna LabordaI.E.S. Felix de Azara4ºD ESO

2 – Índicediapositiva2 Índicediapositiva2 – Tipos de electrificacióndiapositiva 3 Tipos de electrificacióndiapositiva 3 – Circuito eléctricodiapositiva 4 Circuito eléctricodiapositiva 4 – Circuito eléctrico (instalacion de enlace)diapositiva 5 Circuito eléctrico (instalacion de enlace)diapositiva 5 – Cuadro de mando y proteccióndiapositiva 6 Cuadro de mando y proteccióndiapositiva 6 – Cuadro de mando y protección (IA)diapositiva 7 Cuadro de mando y protección (IA)diapositiva 7 – Distribución en el hogardiapositiva 8 Distribución en el hogardiapositiva 8 – Distribución en el hogar (baño)diapositiva 9 Distribución en el hogar (baño)diapositiva 9 – Distribución en el hogar (baño II)diapositiva 10 Distribución en el hogar (baño II)diapositiva 10 – Distribución en el hogar (habitaciones)diapositiva 11 Distribución en el hogar (habitaciones)diapositiva 11 – Tipos de conductoresdiapositiva 12 Tipos de conductoresdiapositiva 12 – Tomas de corrientediapositiva 13 Tomas de corrientediapositiva 13 – Ejerciciosdocumento Ejerciciosdocumento

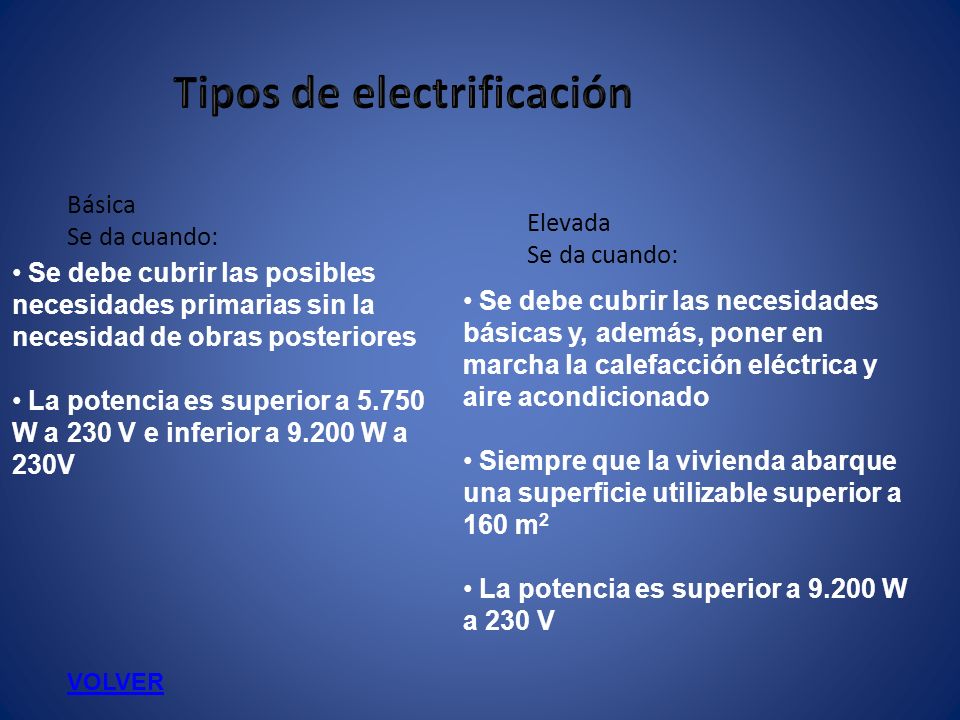

3 Se debe cubrir las posibles necesidades primarias sin la necesidad de obras posteriores La potencia es superior a W a 230 V e inferior a W a 230V Básica Se da cuando: Elevada Se da cuando: Se debe cubrir las necesidades básicas y, además, poner en marcha la calefacción eléctrica y aire acondicionado Siempre que la vivienda abarque una superficie utilizable superior a 160 m 2 La potencia es superior a W a 230 V VOLVER

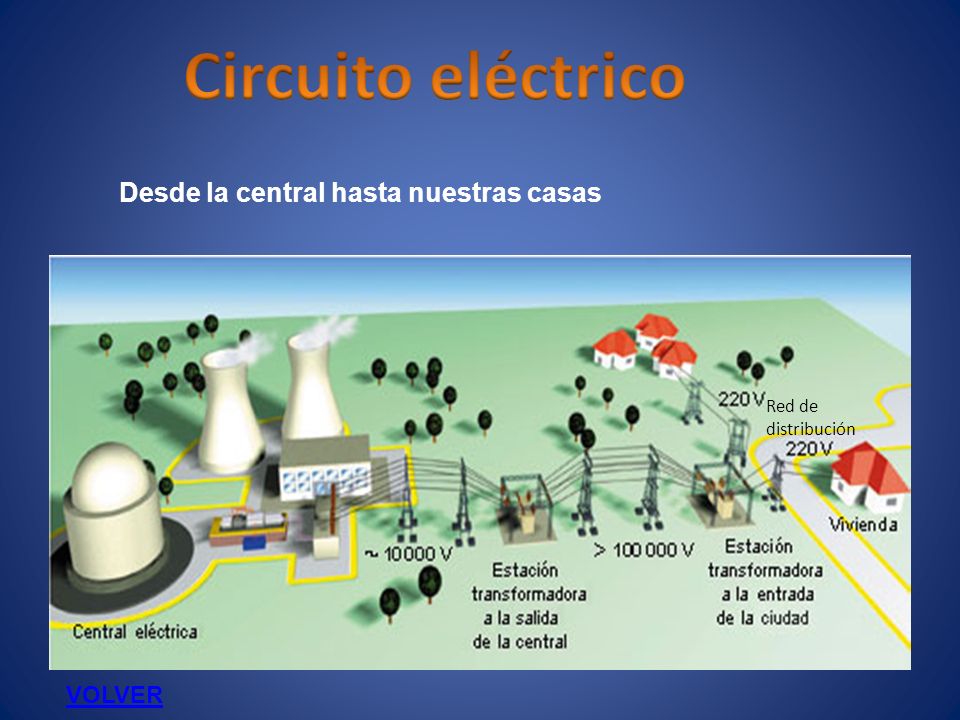

4 Desde la central hasta nuestras casas Red de distribución VOLVER

5 Instalacion de enlace VOLVER

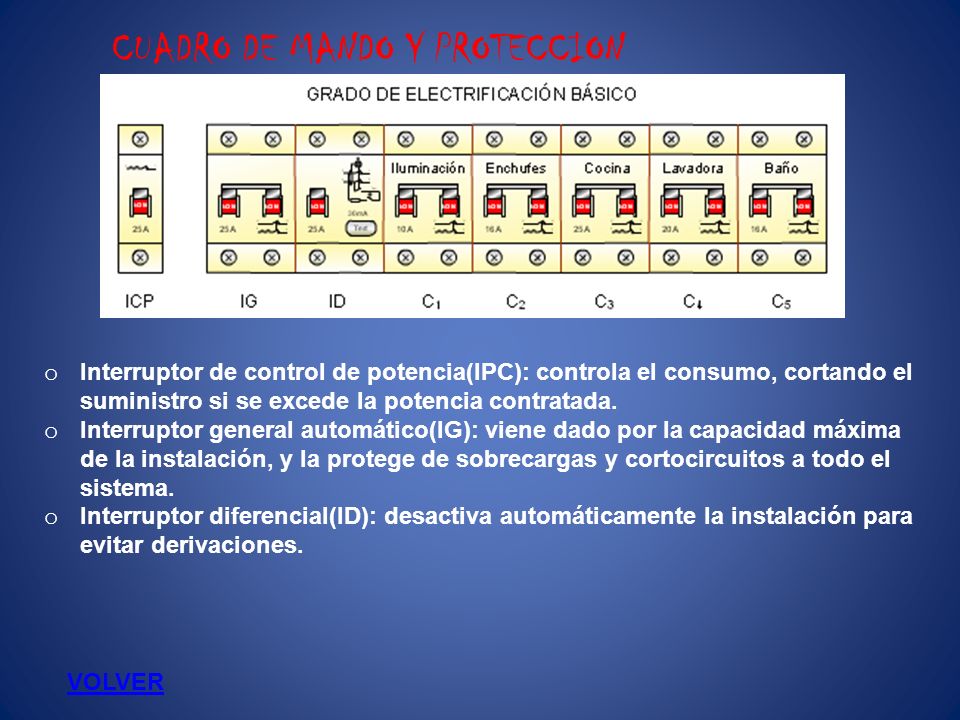

6 CUADRO DE MANDO Y PROTECCION o Interruptor de control de potencia(IPC): controla el consumo, cortando el suministro si se excede la potencia contratada. o Interruptor general automático(IG): viene dado por la capacidad máxima de la instalación, y la protege de sobrecargas y cortocircuitos a todo el sistema. o Interruptor diferencial(ID): desactiva automáticamente la instalación para evitar derivaciones. VOLVER

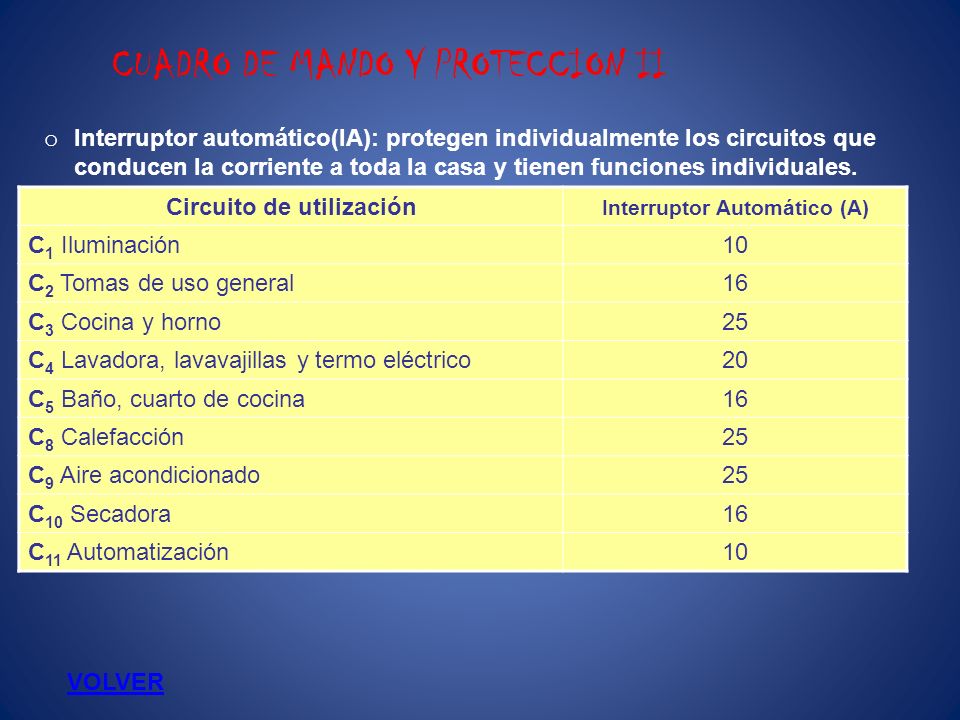

7 CUADRO DE MANDO Y PROTECCION II Circuito de utilización Interruptor Automático (A) C 1 Iluminación10 C 2 Tomas de uso general16 C 3 Cocina y horno25 C 4 Lavadora, lavavajillas y termo eléctrico20 C 5 Baño, cuarto de cocina16 C 8 Calefacción25 C 9 Aire acondicionado25 C 10 Secadora16 C 11 Automatización10 o Interruptor automático(IA): protegen individualmente los circuitos que conducen la corriente a toda la casa y tienen funciones individuales. VOLVER

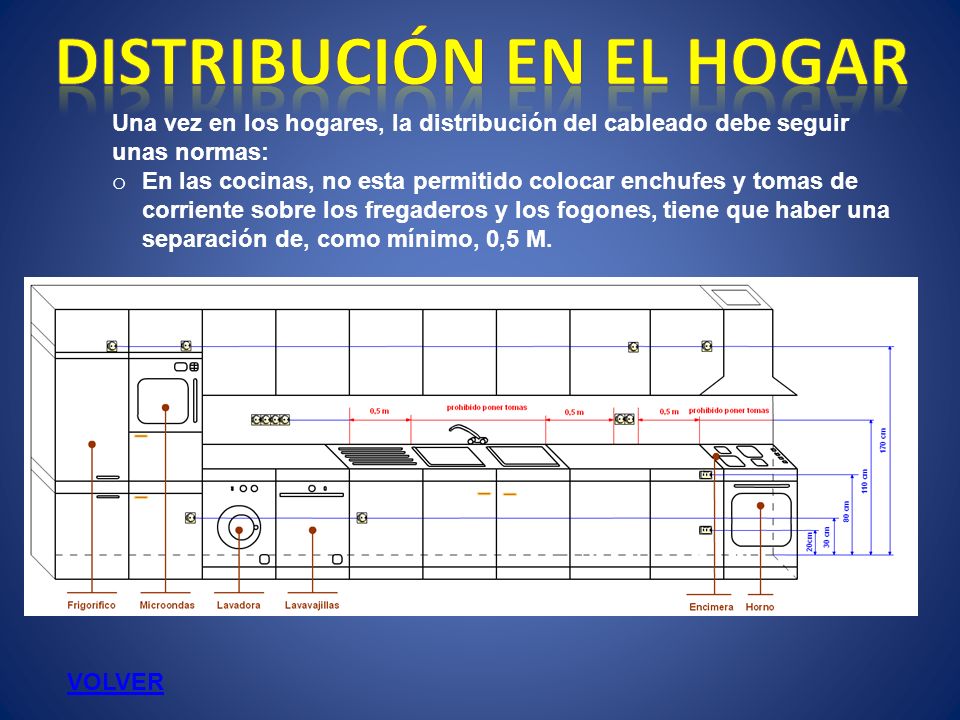

8 Una vez en los hogares, la distribución del cableado debe seguir unas normas: o En las cocinas, no esta permitido colocar enchufes y tomas de corriente sobre los fregaderos y los fogones, tiene que haber una separación de, como mínimo, 0,5 M. VOLVER

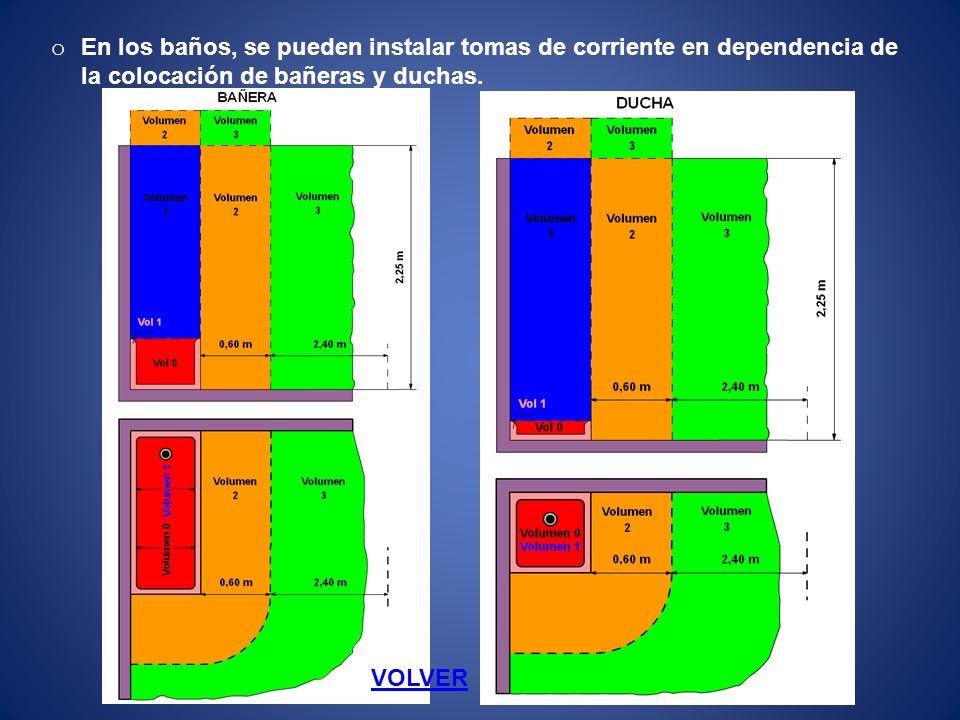

9 o En los baños, se pueden instalar tomas de corriente en dependencia de la colocación de bañeras y duchas. VOLVER

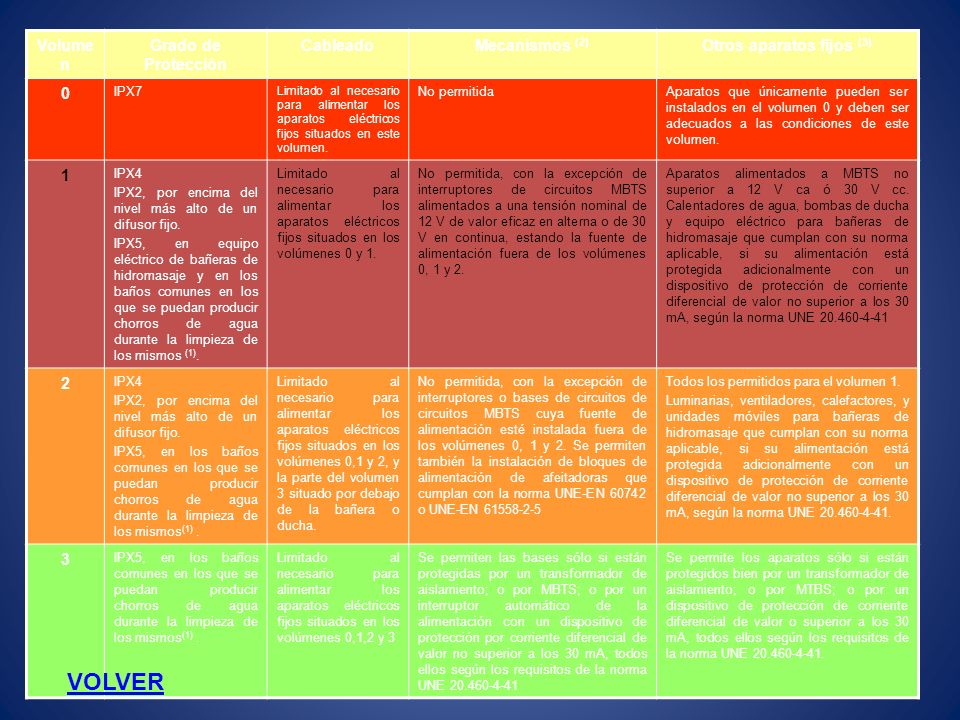

10 Volume n Grado de Protección CableadoMecanismos (2) Otros aparatos fijos (3) 0 IPX7 Limitado al necesario para alimentar los aparatos eléctricos fijos situados en este volumen. No permitidaAparatos que únicamente pueden ser instalados en el volumen 0 y deben ser adecuados a las condiciones de este volumen. 1 IPX4 IPX2, por encima del nivel más alto de un difusor fijo. IPX5, en equipo eléctrico de bañeras de hidromasaje y en los baños comunes en los que se puedan producir chorros de agua durante la limpieza de los mismos (1). Limitado al necesario para alimentar los aparatos eléctricos fijos situados en los volúmenes 0 y 1. No permitida, con la excepción de interruptores de circuitos MBTS alimentados a una tensión nominal de 12 V de valor eficaz en alterna o de 30 V en continua, estando la fuente de alimentación fuera de los volúmenes 0, 1 y 2. Aparatos alimentados a MBTS no superior a 12 V ca ó 30 V cc. Calentadores de agua, bombas de ducha y equipo eléctrico para bañeras de hidromasaje que cumplan con su norma aplicable, si su alimentación está protegida adicionalmente con un dispositivo de protección de corriente diferencial de valor no superior a los 30 mA, según la norma UNE IPX4 IPX2, por encima del nivel más alto de un difusor fijo. IPX5, en los baños comunes en los que se puedan producir chorros de agua durante la limpieza de los mismos (1). Limitado al necesario para alimentar los aparatos eléctricos fijos situados en los volúmenes 0,1 y 2, y la parte del volumen 3 situado por debajo de la bañera o ducha. No permitida, con la excepción de interruptores o bases de circuitos de circuitos MBTS cuya fuente de alimentación esté instalada fuera de los volúmenes 0, 1 y 2. Se permiten también la instalación de bloques de alimentación de afeitadoras que cumplan con la norma UNE-EN o UNE-EN Todos los permitidos para el volumen 1. Luminarias, ventiladores, calefactores, y unidades móviles para bañeras de hidromasaje que cumplan con su norma aplicable, si su alimentación está protegida adicionalmente con un dispositivo de protección de corriente diferencial de valor no superior a los 30 mA, según la norma UNE IPX5, en los baños comunes en los que se puedan producir chorros de agua durante la limpieza de los mismos (1). Limitado al necesario para alimentar los aparatos eléctricos fijos situados en los volúmenes 0,1,2 y 3 Se permiten las bases sólo si están protegidas por un transformador de aislamiento; o por MBTS; o por un interruptor automático de la alimentación con un dispositivo de protección por corriente diferencial de valor no superior a los 30 mA, todos ellos según los requisitos de la norma UNE Se permite los aparatos sólo si están protegidos bien por un transformador de aislamiento; o por MTBS; o por un dispositivo de protección de corriente diferencial de valor o superior a los 30 mA, todos ellos según los requisitos de la norma UNE VOLVER

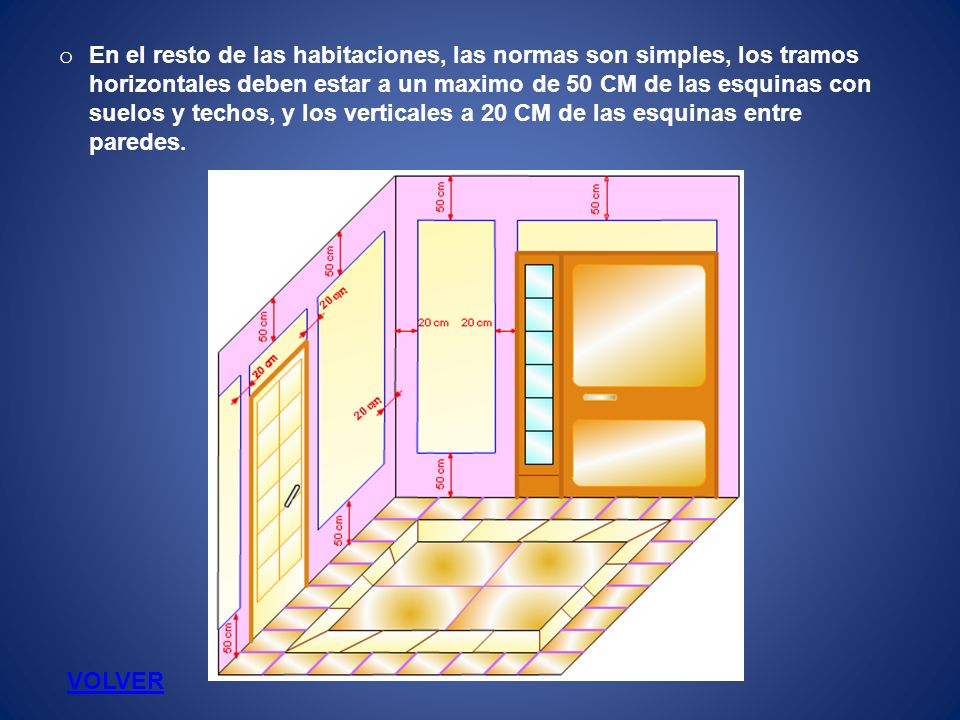

11 o En el resto de las habitaciones, las normas son simples, los tramos horizontales deben estar a un maximo de 50 CM de las esquinas con suelos y techos, y los verticales a 20 CM de las esquinas entre paredes. VOLVER

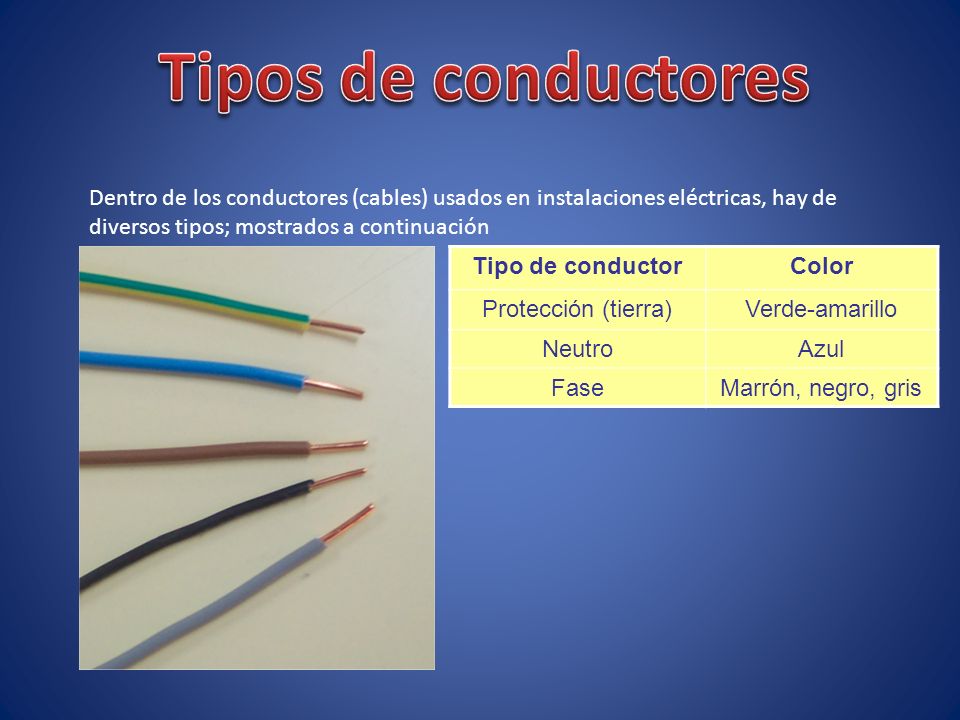

12 Dentro de los conductores (cables) usados en instalaciones eléctricas, hay de diversos tipos; mostrados a continuación Tipo de conductorColor Protección (tierra)Verde-amarillo NeutroAzul FaseMarrón, negro, gris

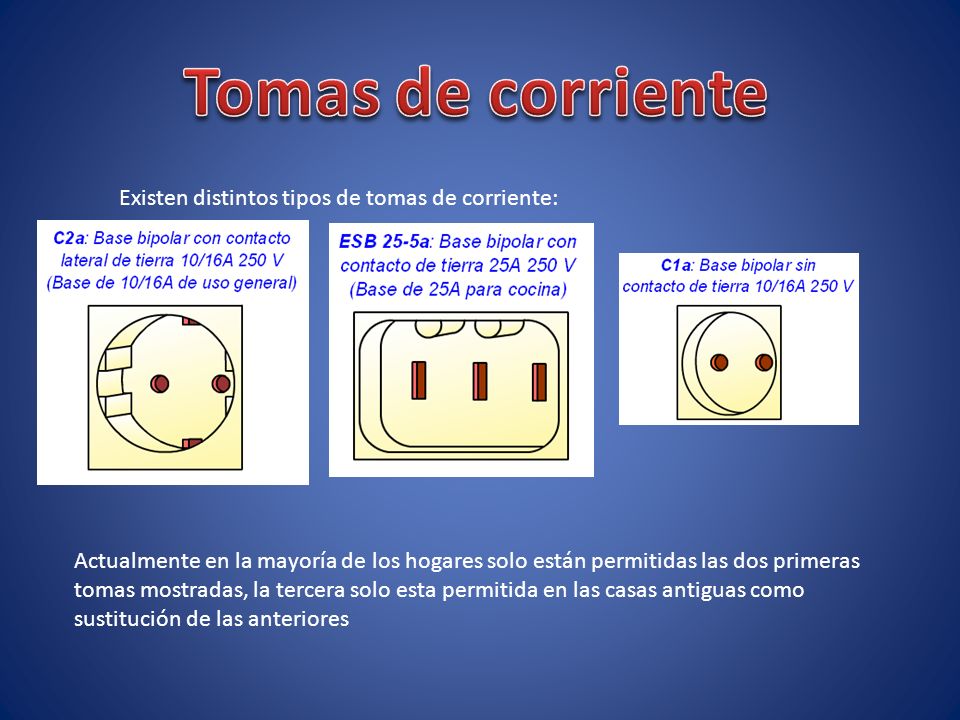

13 Existen distintos tipos de tomas de corriente: Actualmente en la mayoría de los hogares solo están permitidas las dos primeras tomas mostradas, la tercera solo esta permitida en las casas antiguas como sustitución de las anteriores
