1 1 ESTRUCTURA Y CIMENTACIÓN CORTE ESQUEMATICO La estructura del Nueva Galería será de acero, formando marcos metálicos y liberando un claro de 30 m. sin apoyos intermedios, con una altura de 12 m. en la cumbrera. VISTA ISOMETRICA La cimentación será por el método de sustitución, desplantada a 1.00 m. abajo del nivel de banqueta y con una altura de 1.80 m., lo que permitirá la estabilidad de la Nave dadas las condiciones de un subsuelo altamente compresible y de alta humedad. JUNIO DE 2008

2 INSTALACIÓN ELÉCTRICA Y DE AIRE ACONDICIONADO Nuevo edificio INSTALACION ELECTRICA Contará con el equipamiento necesario para su correcta y continua operación: - Subestación eléctrica derivada. - Planta de emergencia de 500 Kw. - UPS (sistema de controles) de 15 KVAs. El Alumbrado se planeó bajo el concepto de cuarto oscuro, de tal forma que la luz no degrade el acervo y únicamente se iluminen de manera automatizada las áreas en donde se detecte presencia. Ello generará además un ahorro importante en el consumo eléctrico. INSTALACIÓN DE AIRE ACONDICIONADO El sistema permitirá el suministro y control tanto de la temperatura (20°C) como de la humedad (40%), valores que se mantendrán permanentes en cualquier época durante los 365 días del año. UMA 2 DUCTO INYECCION DE AIRE ACONDICIONADO LUMINARIO INSTALADO FLUJO DE AIRE LUMINARIO ENCENDIDO (Por control de presencia) SECCION NUEVA GALERIA JUNIO DE 2008

3 SISTEMA DE DETECCIÓN Y EXTINCIÓN DE INCENDIO Nueva Galería Sistema de extinción a base de inundación total de la nave, conformado por 21 tanques de 900 lb. cada uno de gas FM-200, el cual no agrede a los documentos de guarda ni al medio ambiente. Se proyecta un sistema de detección temprana que permitirá evitar una descarga total eliminando el costo de reposición del gas. La totalidad del sistema opera mediante sensores de humo, extinción manual y local previa verificación y en forma automática por inundación total. Conjunto Sistema complementario al propuesto, permitirá monitorear la detección temprana en la medida de lo posible. 3 TANQUE CONTENEDOR GAS FM-200 TUBERIA DE DISTRIBUCION BOQUILLA DE DESCARGA 360° SECCION NUEVA GALERIA JUNIO DE 2008

4 INVERSIÓN PERSPECTIVA 4 Proyecto Ejecutivo: 1.00 Supervisión de Obra: 1.90 Arquitectura: Estructura: Instalación Eléctrica: 3.00 Calle interior: 1.30 Aire Acondicionado: 1.80 Inst. Hidrosanitaria: 2.00 Sist. Contra Incendio: 6.85 Instalación CCTV: 1.25 Voz y Datos: 0.05 TOTAL: Duración de la Obra: 360 días LIC. ERIC GMO. CONDE LÓPEZ Febrero DE 2008

5 INVERSIÓN CIRCUITO CERRADO DE TELEVISIÓN Proyecto Ejecutivo: Un monitor con cuadroplexor integrado de 12 con capacidad de 4 cámaras, modelo EO4120Q, marca EXXIS 4 Cámaras de CCD en B/N Un pantil con movimiento horizontal de 360º 300 metros de cable EKC 3X2 4 brazos soporte para cámara Material de instalación Instalación de equipo de CCTV TOTAL: $ 5,

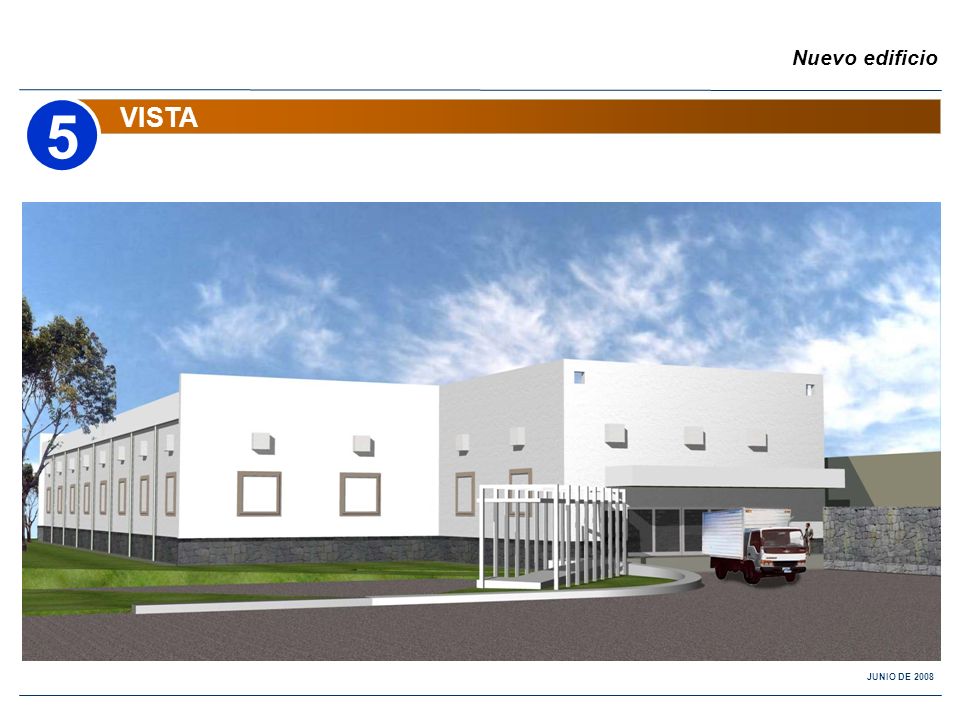

6 Nuevo edificio VISTA 5 JUNIO DE 2008
