1 Resumen General

2 Elaboración de Planes Energéticos para Organismos Públicos Conceptos Básicos Generales Energía y Calor promueve mudanzas de sistemas. Hay diversos tipos de energía que si convirten entre si, ocurrindo pérdidas inexorables de su cualidad en procesos térmicos. Flujos y estoques naturales Equipos de Uso Final Energía Primária Energía Secundária Energía Útil Centros de Transformación Usuario

3 Elaboración de Planes Energéticos para Organismos Públicos Conceptos Básicos Generales Conceptos a fijar: Energía ativa Energía reactiva Potencia Cargos o tarifas son variables horas de punta horas de fuera de punta y llano horas de valle

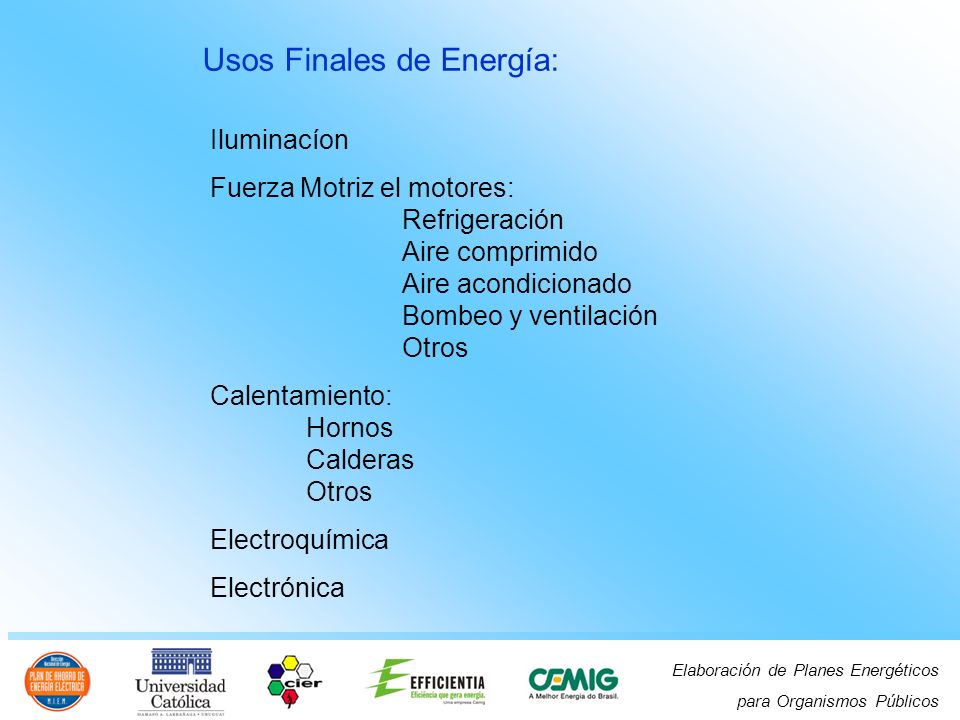

4 Elaboración de Planes Energéticos para Organismos Públicos Iluminacíon Fuerza Motriz el motores: Refrigeración Aire comprimido Aire acondicionado Bombeo y ventilación Otros Calentamiento: Hornos Calderas Otros Electroquímica Electrónica Usos Finales de Energía:

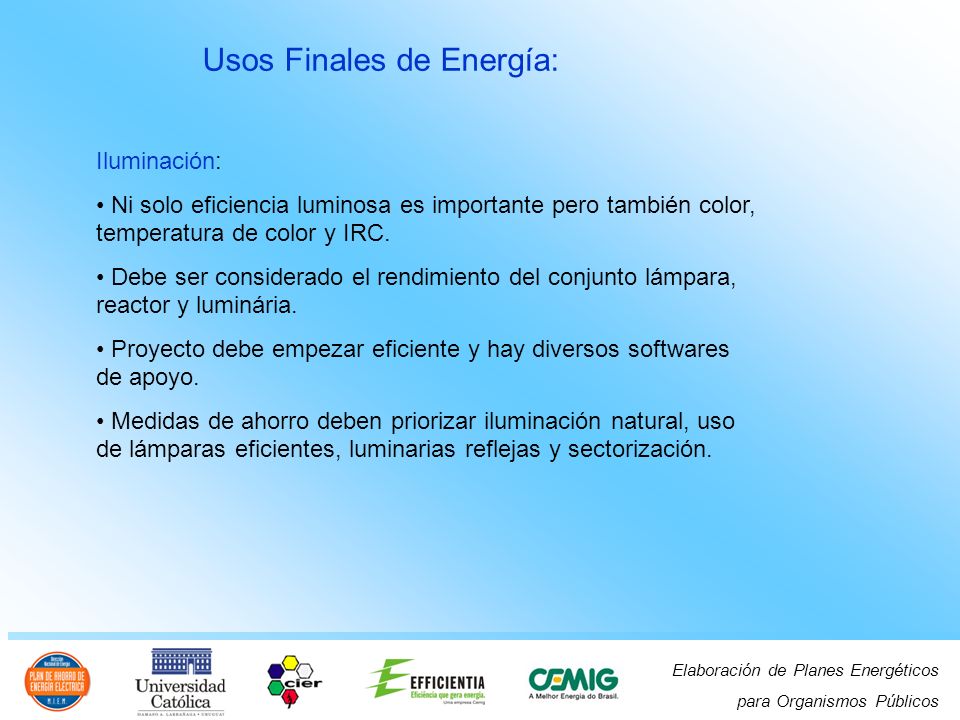

5 Elaboración de Planes Energéticos para Organismos Públicos Usos Finales de Energía: Iluminación: Ni solo eficiencia luminosa es importante pero también color, temperatura de color y IRC. Debe ser considerado el rendimiento del conjunto lámpara, reactor y luminária. Proyecto debe empezar eficiente y hay diversos softwares de apoyo. Medidas de ahorro deben priorizar iluminación natural, uso de lámparas eficientes, luminarias reflejas y sectorización.

6 Elaboración de Planes Energéticos para Organismos Públicos Usos Finales de Energía: Climatización: Carga térmica externa y interna debe ser estudiada para adecuación de los ambientes climatizados. Factores a ser considerados en la selección del tipo de equipo: El tamaño del sistema / porte. Posición de la casa de maquinas. La cantidad de ambientes que deben tener control. Disponibilidad de agua y aire puro. Consumo y custo específico. kW/TR

7 Elaboración de Planes Energéticos para Organismos Públicos Usos Finales de Energía: Climatización: Medidas de ahorro de energía recomendadas: Aislamientos. Usar películas u otras protecciones. Aproveche los fenómenos climáticos a su favor. Haga mantenimientos preventivos. Estudie el uso de termoacumuladores.

8 Elaboración de Planes Energéticos para Organismos Públicos Cuidar de toda las instalaciones elétricas: transformadores, capacitores, tableros, etc. Motores – usar de alto rendimiento y bien dimensionado. Usar conversores de frecuencia en cargas variables, por ejemplo, bombeo y ventilación. En ascensores normatizar su uso y hacer campañas de cambio de costumbres. Refrigeración – facilite el flujo de frío por el ambiente, mantenga los equipos limpios, haga controles automatizados. Calentamiento – aisle lineas de distribución, cuidado con el excesso de aire, use equipos en su carga nominal, estudie alternativas energéticas como energía solar y calor residual. Use solo el necesario Otros Usos

9 Elaboración de Planes Energéticos para Organismos Públicos Precio de la Energía Precio varía con el período, clase o nivel de tensión, factor de carga, porte de la instalación. Es función del administrador estudiar la mejor alternativa tarifaria para sus instalaciones

10 Elaboración de Planes Energéticos para Organismos Públicos Precio de la Energía

11 Elaboración de Planes Energéticos para Organismos Públicos Consumo y Costo Específico El consumo específico indica el total de energía consumida para producir un producto o servicio. Es el más importante índice de control. La meta de la CIAE es reducirlo. Costo específico es: CE$ = CUSTO DE ENERGIA = $/ kWh x kWh/ producto SERVICIO La multiplicación del precio medio de la energía eléctrica por el consumo específico.

12 Elaboración de Planes Energéticos para Organismos Públicos Consumo y Costo Específico Caminos para reducción del precio medio: Contratar correctamente la energía; Modular el máximo del funcionamiento de cargas para HFP o HV; Elejir la mejor opción tarifária. Caminos para reducción del consumo específico: Disminuir la potencia y / o Disminuir el tiempo de funcionamiento

13 Elaboración de Planes Energéticos para Organismos Públicos Consumo y Costo Específico Atención para: Reajuste Tarifário. Nuevas tasas o encargos. Condiciones de referencia: cargas existentes; actividades abarcadas; tiempos de uso; condiciones climáticas; número de usuarios; cualidad del producto o tipo del servicio.

14 Elaboración de Planes Energéticos para Organismos Públicos La análisis de la potencia pretende su adecuación a las necesidades de la unidad consumidora y a la reducción de la cuenta de energía. Primero, levantar las cargas con funcionamiento en el HP y verificar la posibilidad de transferencia para el HFP. El estudio de cambios o modificacones en las cargas y energías de una instalación permite ganancias expresivas. Gestión de la potencia y energía

15 Elaboración de Planes Energéticos para Organismos Públicos 1.Establecer el leiaute de la instalación o crear los centros de costo. 2.Hacer o levantamiento de las cargas de la instalación por centro de costo. 3.Levantar el régimen de funcionamiento. 4.Calcular los consumos de energia potenciales. 5.Proceder a la división de energía eléctrica en la instalación, con base en la distribución percentual por centro de costo. División de la energía en centros de costo

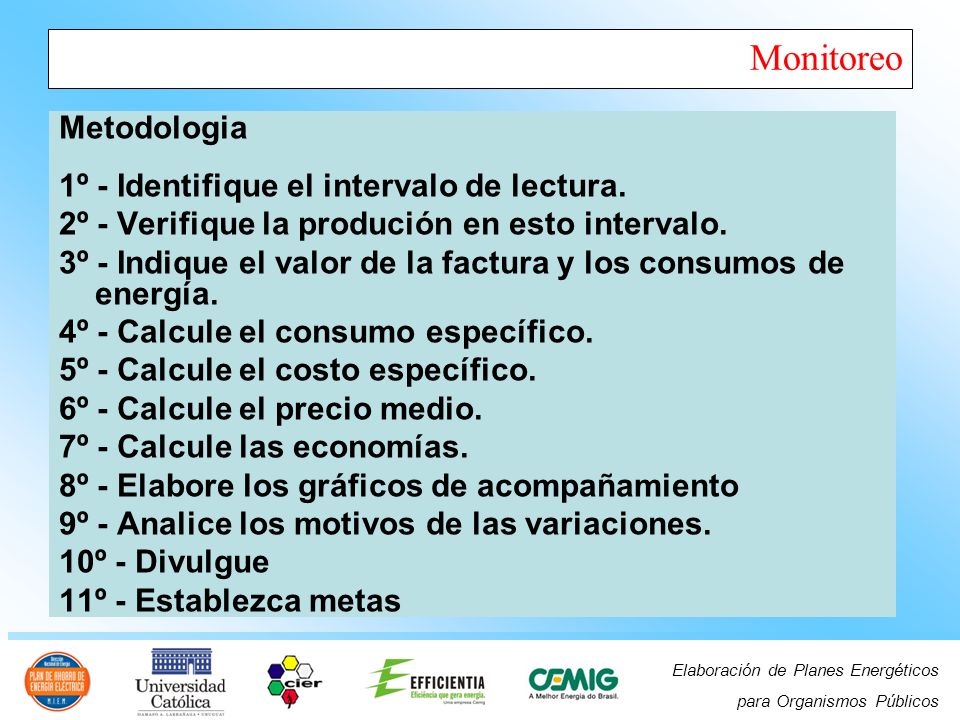

16 Elaboración de Planes Energéticos para Organismos Públicos Monitoreo Metodologia 1º - Identifique el intervalo de lectura. 2º - Verifique la produción en esto intervalo. 3º - Indique el valor de la factura y los consumos de energía. 4º - Calcule el consumo específico. 5º - Calcule el costo específico. 6º - Calcule el precio medio. 7º - Calcule las economías. 8º - Elabore los gráficos de acompañamiento 9º - Analice los motivos de las variaciones. 10º - Divulgue 11º - Establezca metas

17 Elaboración de Planes Energéticos para Organismos Públicos M&V Seleccionar opción M&V Reunir Datos del Período- Base Proyectar Medidas de Economía de Energía Preparar Plan de M&V Instalar Equipamientos Comisionar Reunir Datos de Post-examen Computar y Relatar Economía

18 Elaboración de Planes Energéticos para Organismos Públicos Protocolo Internacional: Opciones Disponibles Opción A: Economía de la Medida estipulada Opción B: Economía de la medida medida Opción C: Toda la Instalación medida Opción D: Simulación Calibrada

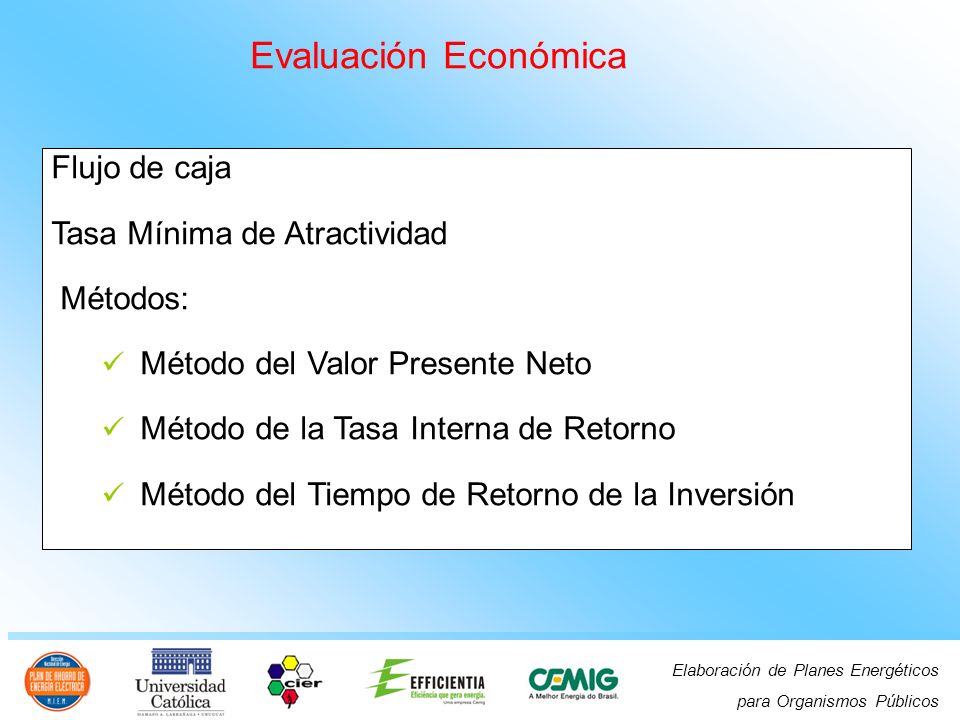

19 Elaboración de Planes Energéticos para Organismos Públicos Evaluación Económica Flujo de caja Tasa Mínima de Atractividad Métodos: Método del Valor Presente Neto Método de la Tasa Interna de Retorno Método del Tiempo de Retorno de la Inversión

20 Elaboración de Planes Energéticos para Organismos Públicos Auditorías energéticas y diagnósticos a) Crear el diagrama o flujo de proceso de las instalaciones, indicando donde hay consumo de energía o utilidades; b) Crear una lista de los parametros operacionales (potencia, consumos, capacidades de produción) del sistema ao longo del dia, semana, mes y/o año; c) Levantar los datos reales (mediciones); d) Levantar el régimen de funcionamiento, picos de carga, consumo, capacidades totales y por período; e) Medir los índices de referencia (consumo kW, perfil de potencia y carga de pico) y calcular la energía consumida y su respectivo costo. Estudiar las ventajas de desarrollar o hacer la gestión de los proyectos

21 Elaboración de Planes Energéticos para Organismos Públicos Contratos de Desempeño Shared Savings Guaranteed Savings Chauffage Ahorros compartidos Ahorros garantizados Gestión total de los energéticos Son instrumentos legales que especifican las condiciones para el desarrollo de proyectos de eficiencia energetica, de manera tal que las inversiones realizadas puedan recuperarse a través de los ahorros económicos generados.

22 Elaboración de Planes Energéticos para Organismos Públicos Costo de la energía varía con modalidad tarifária, período del día y factor de carga. Conclusiones Consumo y costo específicos son los principales índices a gerenciar. Importante fijar: Hay muchas oportunidades de ahorro de energía, debemos priorizar las que actuen sobre el uso final. Dividir la factura por centro de costo y gerenciar la potencia facilita el controle y puede reducir costos.

23 Elaboración de Planes Energéticos para Organismos Públicos Um plan de Medición y Verificación garantiza las economías obtenidas, si bien hecho. Conclusiones El contrato de desempeño permtite desarrolar proyectos sin usar recursos próprios. Importante fijar: Alternativas y economías tienen que ser viables economicamente. El metodo del tiempo de retorno (pay- back) es el más simple. El conocimiento de las instalaciones se hace a través de un diagnóstico energético.
