Curso: Protecciones Para comprender los mecanismos de accionamiento de las protecciones es conveniente conocer los sistemas de Distribución de energía.

Presentación del tema: "Curso: Protecciones Para comprender los mecanismos de accionamiento de las protecciones es conveniente conocer los sistemas de Distribución de energía."— Transcripción de la presentación:

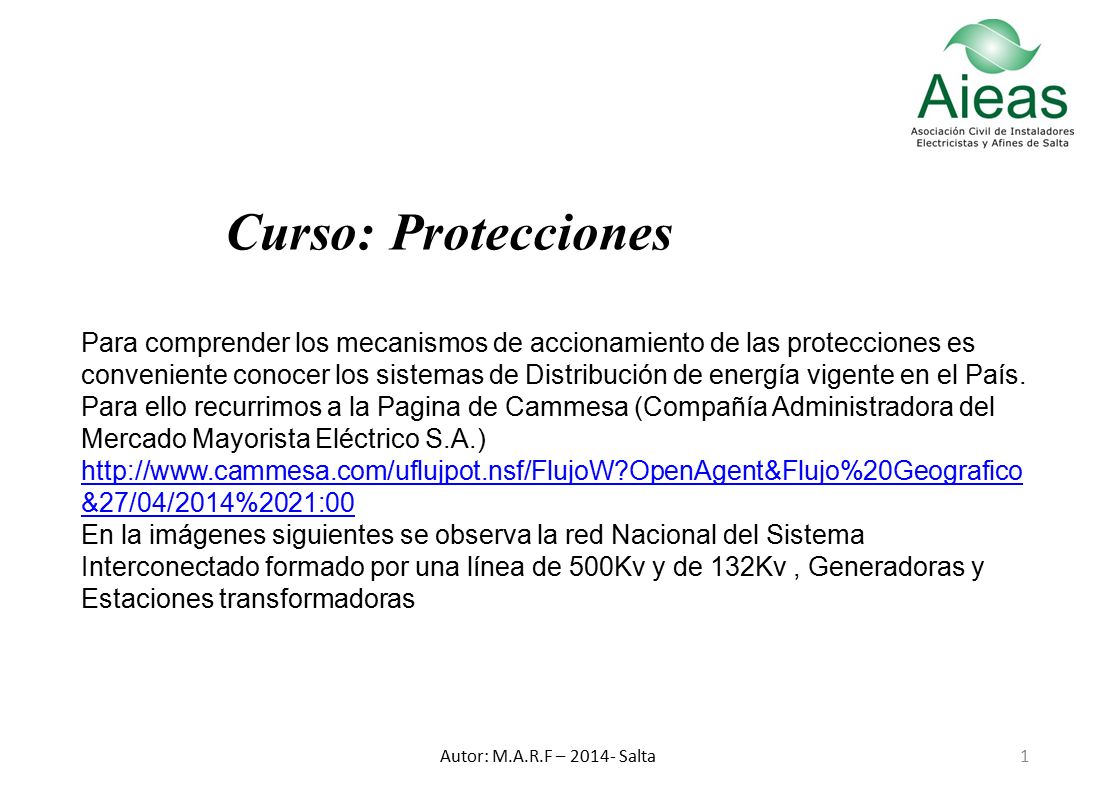

1 Curso: Protecciones Para comprender los mecanismos de accionamiento de las protecciones es conveniente conocer los sistemas de Distribución de energía vigente en el País. Para ello recurrimos a la Pagina de Cammesa (Compañía Administradora del Mercado Mayorista Eléctrico S.A.) En la imágenes siguientes se observa la red Nacional del Sistema Interconectado formado por una línea de 500Kv y de 132Kv , Generadoras y Estaciones transformadoras Autor: M.A.R.F – Salta

2 Sistema Interconectado Nacional
Para ver el flujo de potencia seleccionar en la pag. de Cammesa en el recuadro que se muestra a continuación Sistema Interconectado Nacional Línea de 500kv Los círculos indican generadores y los triángulos estaciones transformadoras. Las flechas indican el flujo de la energía en sentido de circulación y cantidad MWh Autor: M.A.R.F Salta

3 Sistema Interconectado Nacional
Esquema Unifilar Barras de los Centros de Distribución Línea de 500kv Autor: M.A.R.F Salta

4 Sistema Interconectado Nacional Región NOA Línea de 132kv
Autor: M.A.R.F Salta

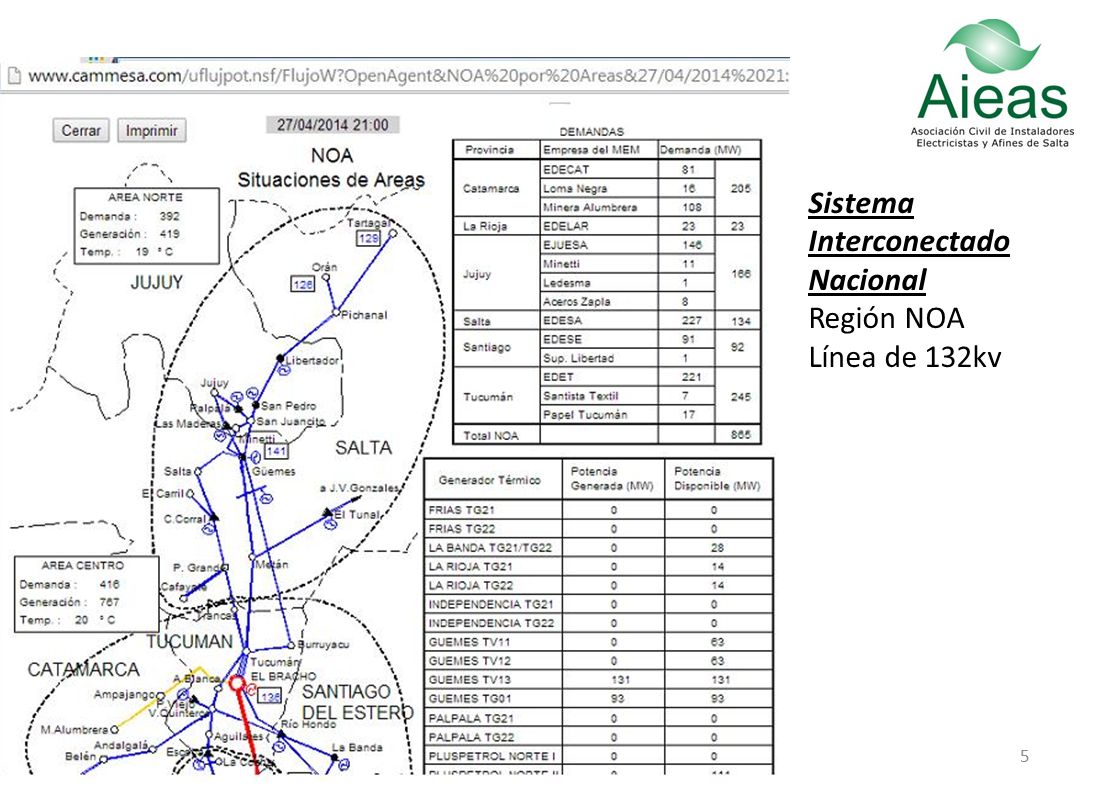

5 Sistema Interconectado Nacional Región NOA Línea de 132kv
Autor: M.A.R.F Salta

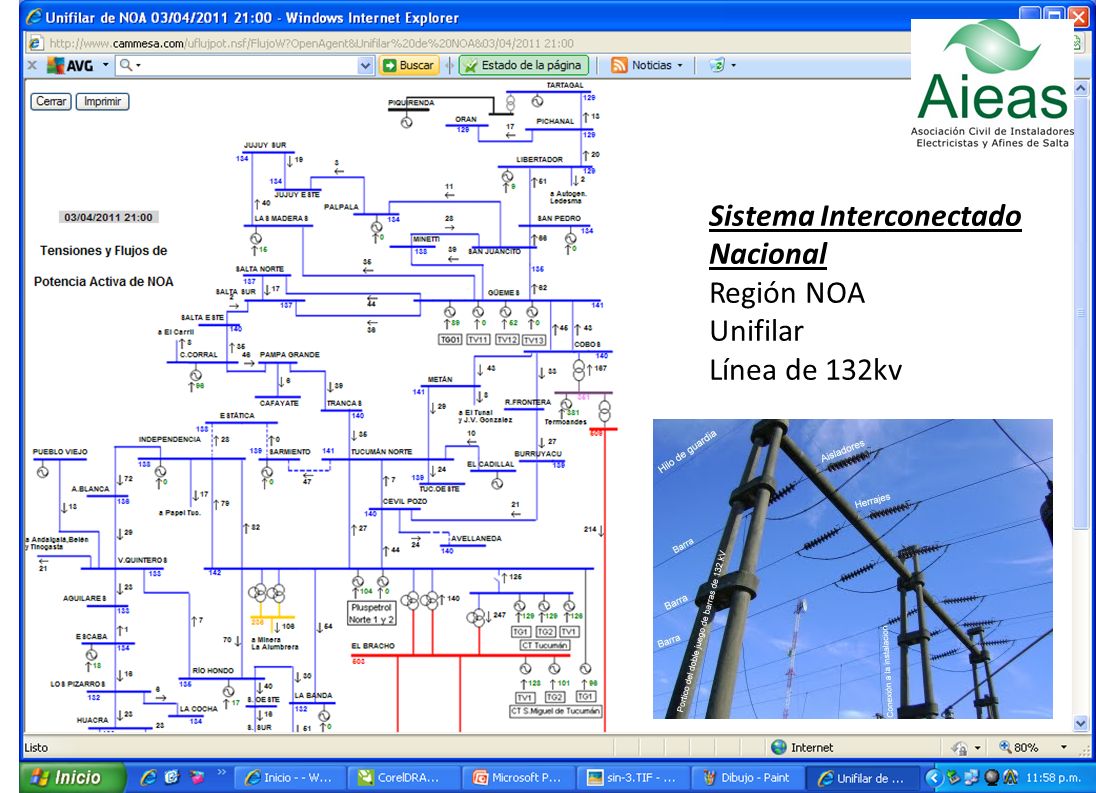

6 Sistema Interconectado Nacional Región NOA Unifilar Línea de 132kv
Autor: M.A.R.F Salta

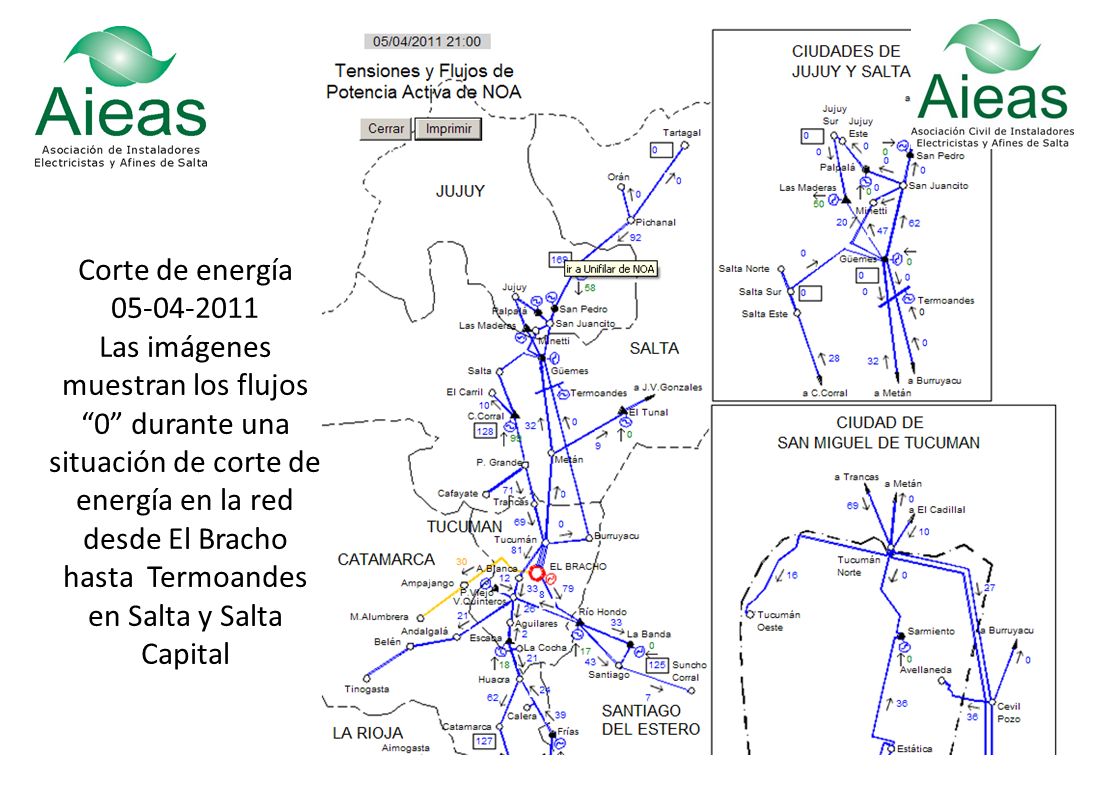

7 Corte de energía Las imágenes muestran los flujos “0” durante una situación de corte de energía en la red desde El Bracho hasta Termoandes en Salta y Salta Capital

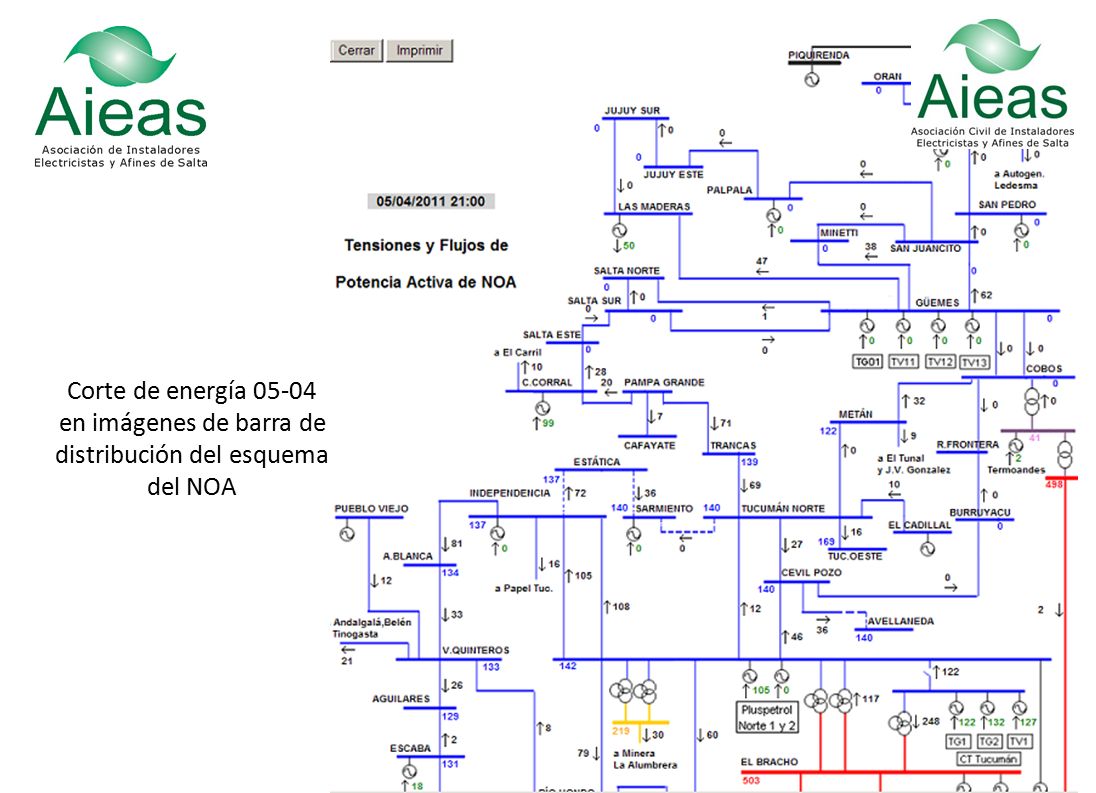

8 Corte de energía 05-04 en imágenes de barra de distribución del esquema del NOA

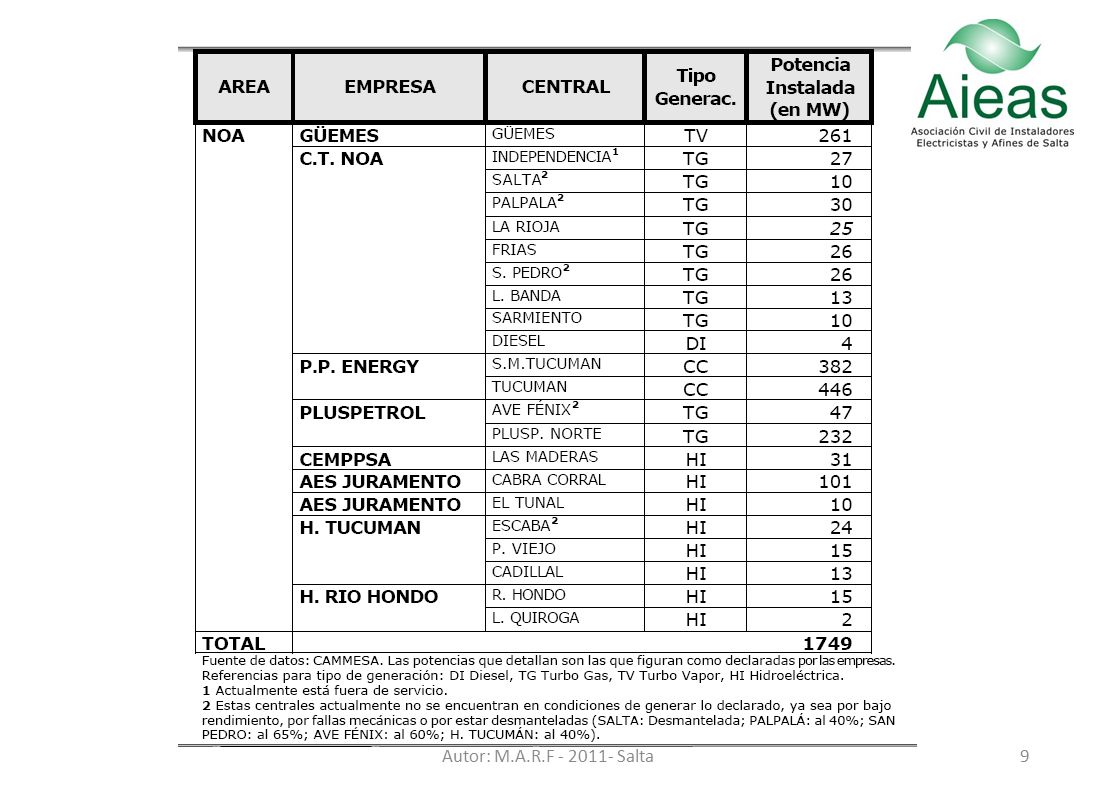

9 Autor: M.A.R.F Salta

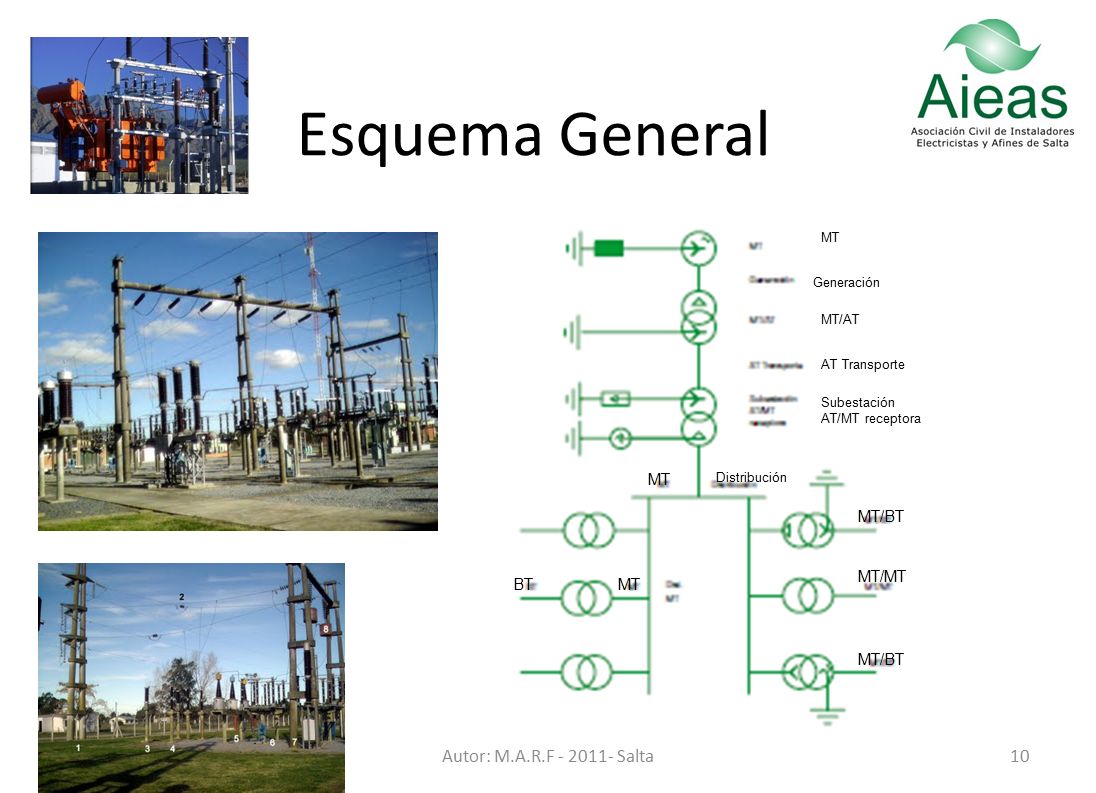

10 Esquema General Autor: M.A.R.F - 2011- Salta MT/BT MT/MT BT MT
Generación MT/AT AT Transporte Subestación AT/MT receptora Distribución BT MT/MT MT/BT Autor: M.A.R.F Salta

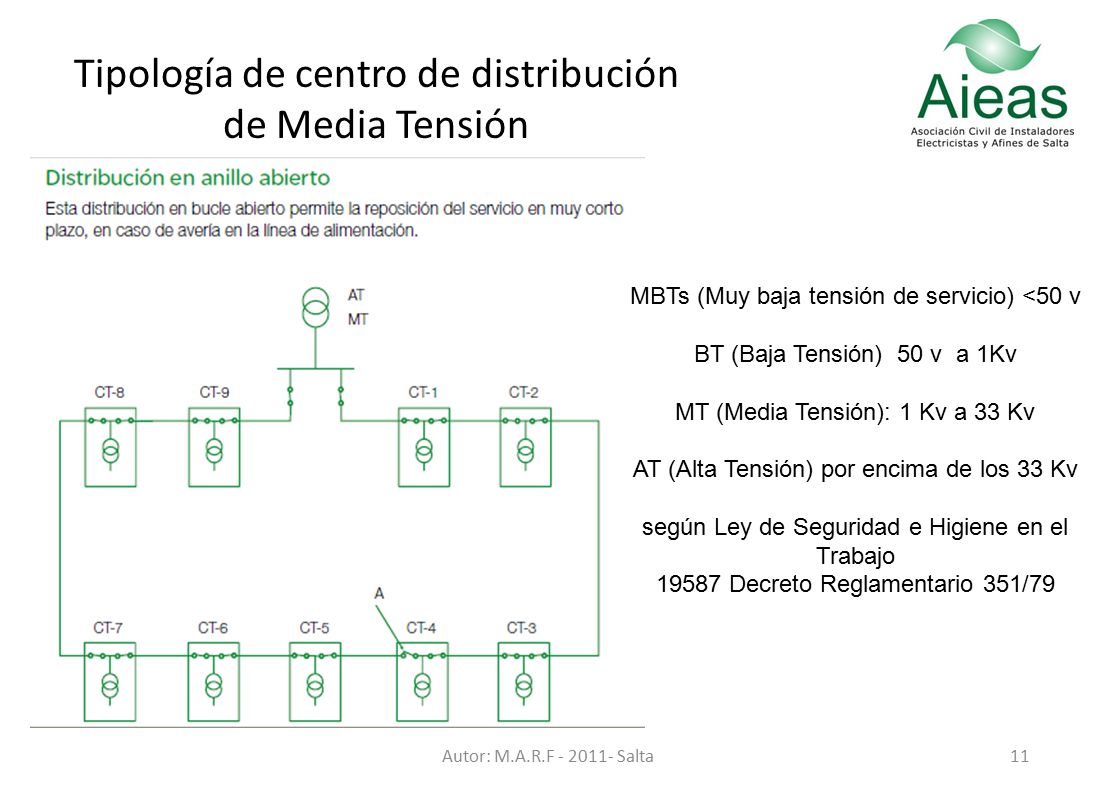

11 Tipología de centro de distribución de Media Tensión
MBTs (Muy baja tensión de servicio) <50 v BT (Baja Tensión) 50 v a 1Kv MT (Media Tensión): 1 Kv a 33 Kv AT (Alta Tensión) por encima de los 33 Kv según Ley de Seguridad e Higiene en el Trabajo 19587 Decreto Reglamentario 351/79 Autor: M.A.R.F Salta

12 Tipología de centro de distribución de Media Tensión
Autor: M.A.R.F Salta

13 Esquema de conexión de red de distribución
La Reglamentación de la AEA indica que todos los suministros alimentados en baja tensión(BT) desde la red pública de distribución deben adoptar obligatoriamente el Esquema de Conexión a Tierra (TT). Mientras que aquellos usuarios que tengan generación propia, o bien compran energía en media tensión y tienen transformador propio pueden optar por que sistema de conexión emplear IT, TT o TN-S. Para el caso del sistema hospitalario IT (neutro aislado) en cliente debe instalar un transformador de aislación de la potencia que requiera. Autor: M.A.R.F Salta

14 Subestación transformadora
SUB ESTACION TRANMSFORMADORA RURAL SUB ESTACION TRANMSFORMADORA EN BARRIOS

15 Esquema de conexión a Tierra TT
Autor: M.A.R.F Salta

16 Esquema de conexión a Tierra TT

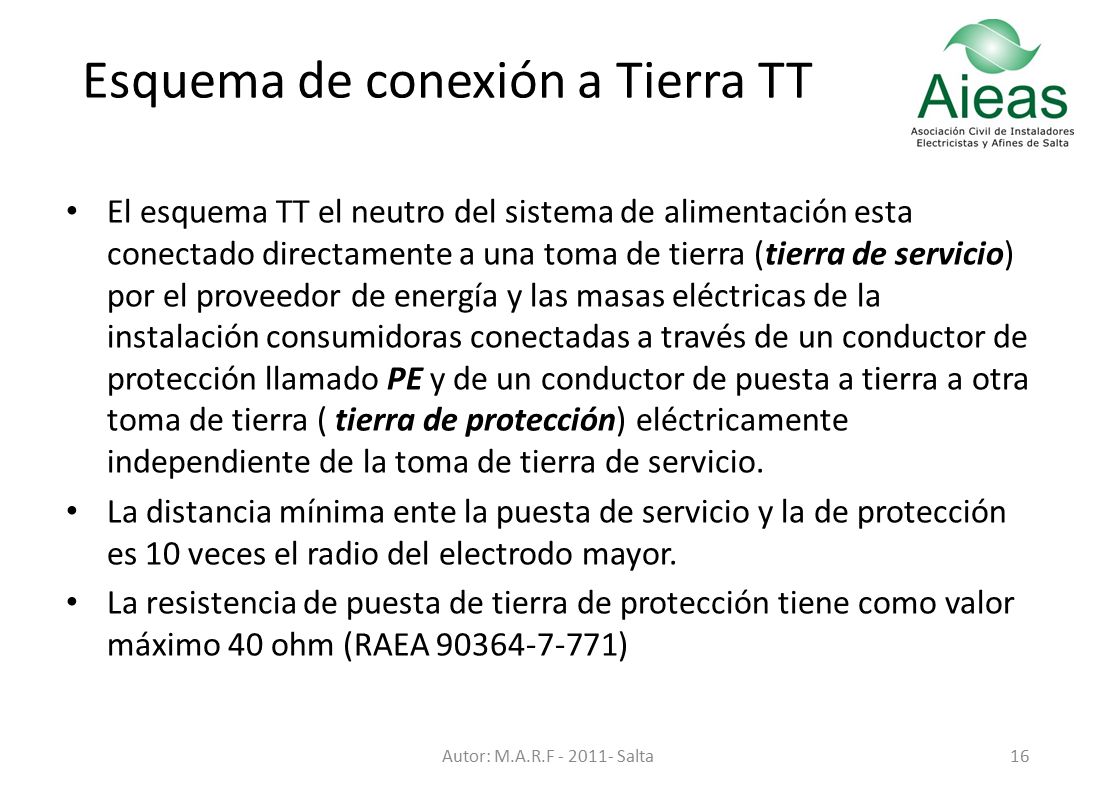

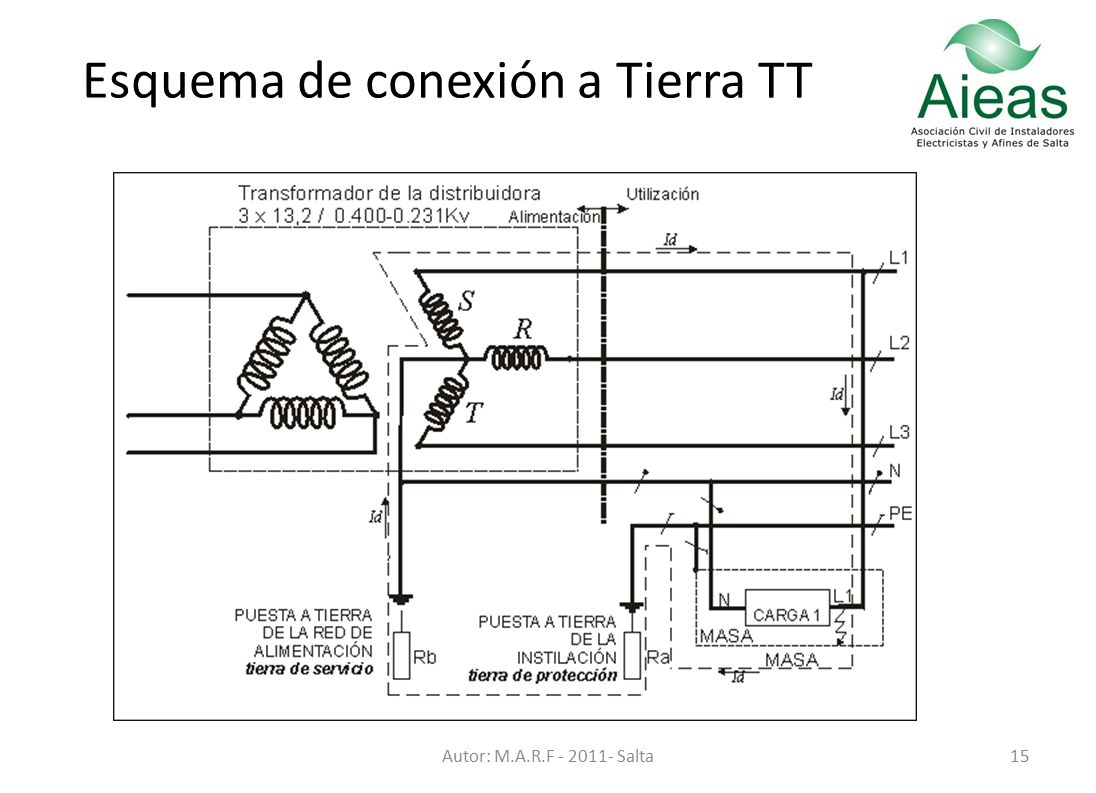

El esquema TT el neutro del sistema de alimentación esta conectado directamente a una toma de tierra (tierra de servicio) por el proveedor de energía y las masas eléctricas de la instalación consumidoras conectadas a través de un conductor de protección llamado PE y de un conductor de puesta a tierra a otra toma de tierra ( tierra de protección) eléctricamente independiente de la toma de tierra de servicio. La distancia mínima ente la puesta de servicio y la de protección es 10 veces el radio del electrodo mayor. La resistencia de puesta de tierra de protección tiene como valor máximo 40 ohm (RAEA ) Autor: M.A.R.F Salta
