1
Jorge Santamaría Asensio
Distribución Jorge Santamaría Asensio
2
110-380 Kv 5-30 Kv 230-400 v Generación de energía
Transformadora reductora Kv 5-30 Kv Subestación Transformadora Aparatos receptores de energía v
3

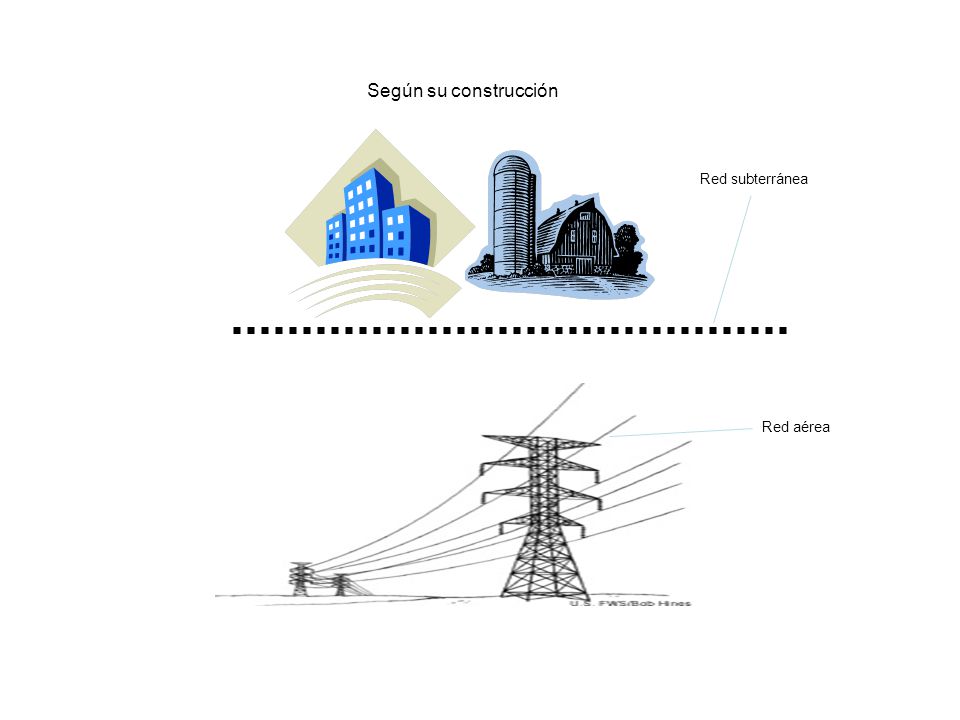

Según su construcción Red subterránea Red aérea
4

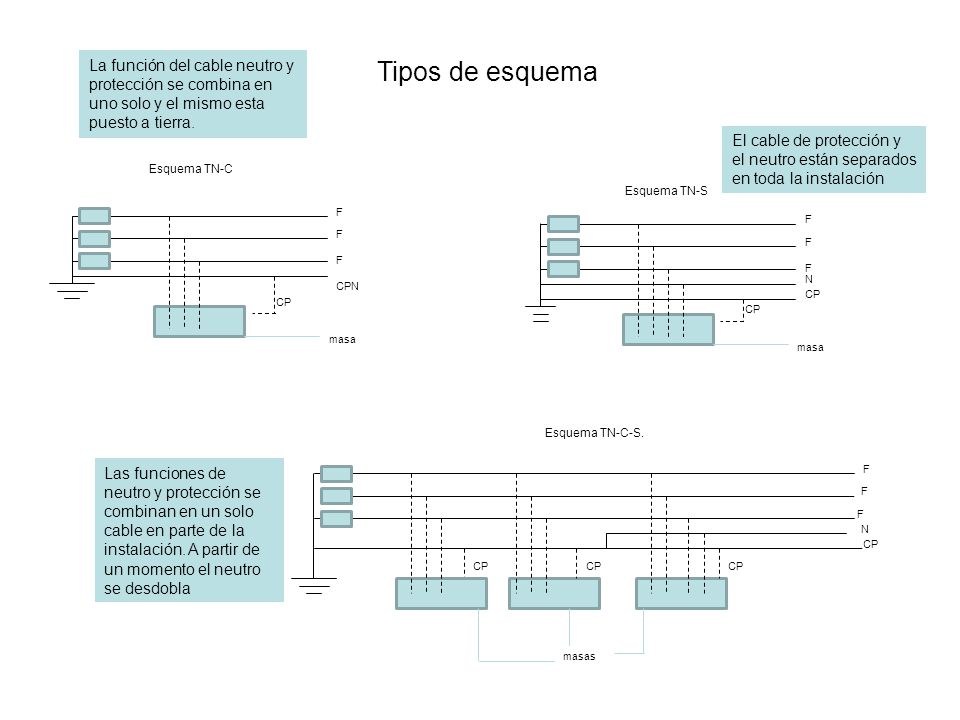

La función del cable neutro y protección se combina en uno solo y el mismo esta puesto a tierra.
Tipos de esquema El cable de protección y el neutro están separados en toda la instalación F CPN masa CP Esquema TN-C F masa CP N Esquema TN-S F CP N masas Esquema TN-C-S. Las funciones de neutro y protección se combinan en un solo cable en parte de la instalación. A partir de un momento el neutro se desdobla
5
F N masa CP Esquema TT Las masa están conectadas directamente a tierra. No hay conductor de protección F masa CP Esquema IT Impedancia El neutro del transformador esta unido a tierra o a través de una impedancia como vemos en el esquema. El neutro queda aislado
6

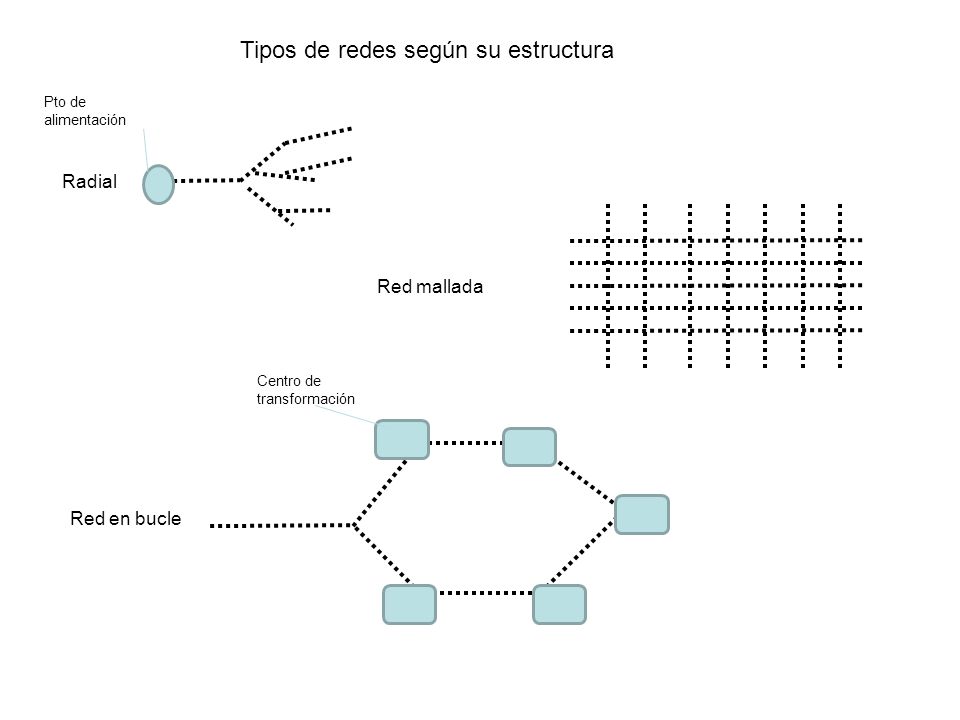

Tipos de redes según su estructura
Pto de alimentación Radial Red mallada Centro de transformación Red en bucle
