1 Modelo de Entidad-Relación (Modelo Conceptual) Ing. Linda Masias Morales INTEGRACION DE LAS TECNOLOGIAS DE INFORMACION Y COMUNICACION

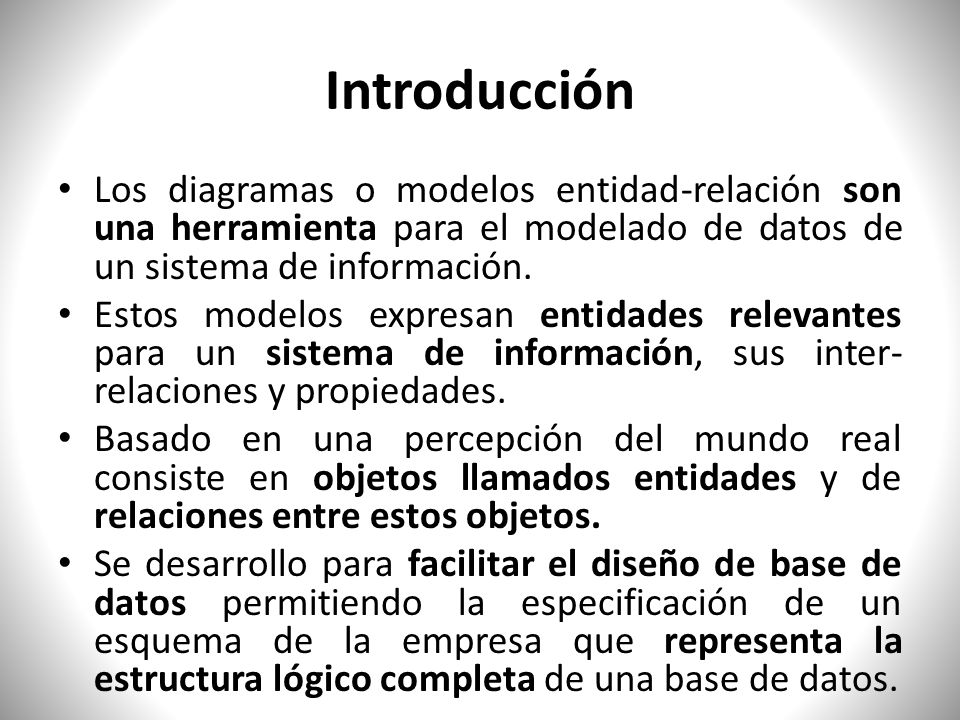

2 Introducción Los diagramas o modelos entidad-relación son una herramienta para el modelado de datos de un sistema de información. Estos modelos expresan entidades relevantes para un sistema de información, sus inter- relaciones y propiedades. Basado en una percepción del mundo real consiste en objetos llamados entidades y de relaciones entre estos objetos. Se desarrollo para facilitar el diseño de base de datos permitiendo la especificación de un esquema de la empresa que representa la estructura lógico completa de una base de datos.

3 Introducción Es uno de los diferentes modelos de datos semánticos (representación del significado de los datos). El modelo E-R es extremadamente útil para hacer corresponder los significados e interacciones de las empresas del mundo real con un esquema conceptual. Muchas herramientas de diseño de base de datos se basan en los conceptos del modelo E-R.

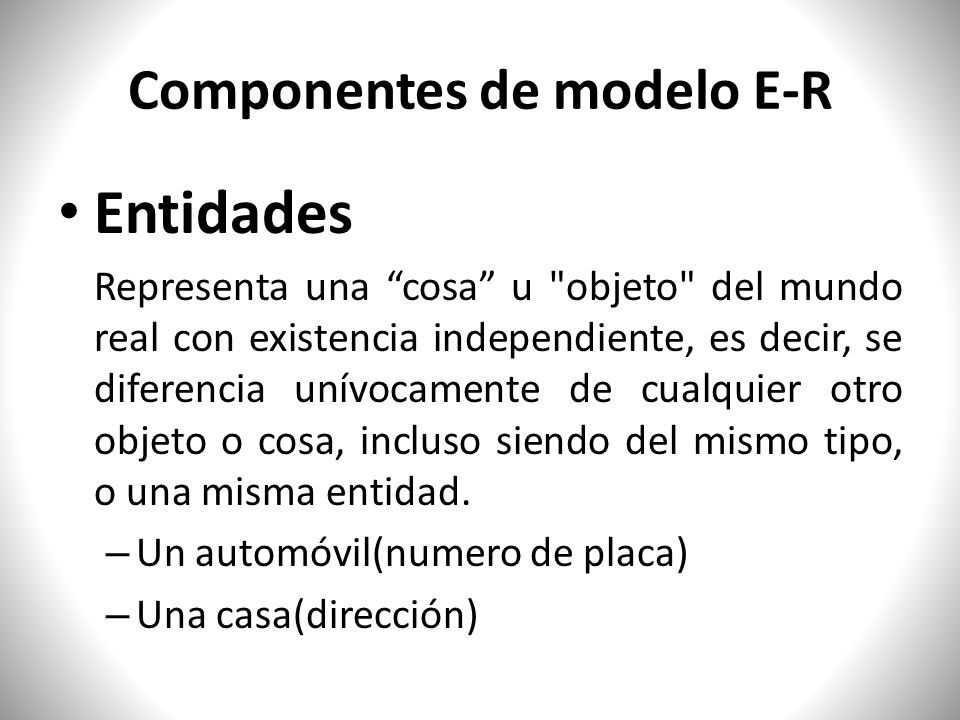

4 Componentes de modelo E-R Entidades Representa una “cosa” u "objeto" del mundo real con existencia independiente, es decir, se diferencia unívocamente de cualquier otro objeto o cosa, incluso siendo del mismo tipo, o una misma entidad. – Un automóvil(numero de placa) – Una casa(dirección)

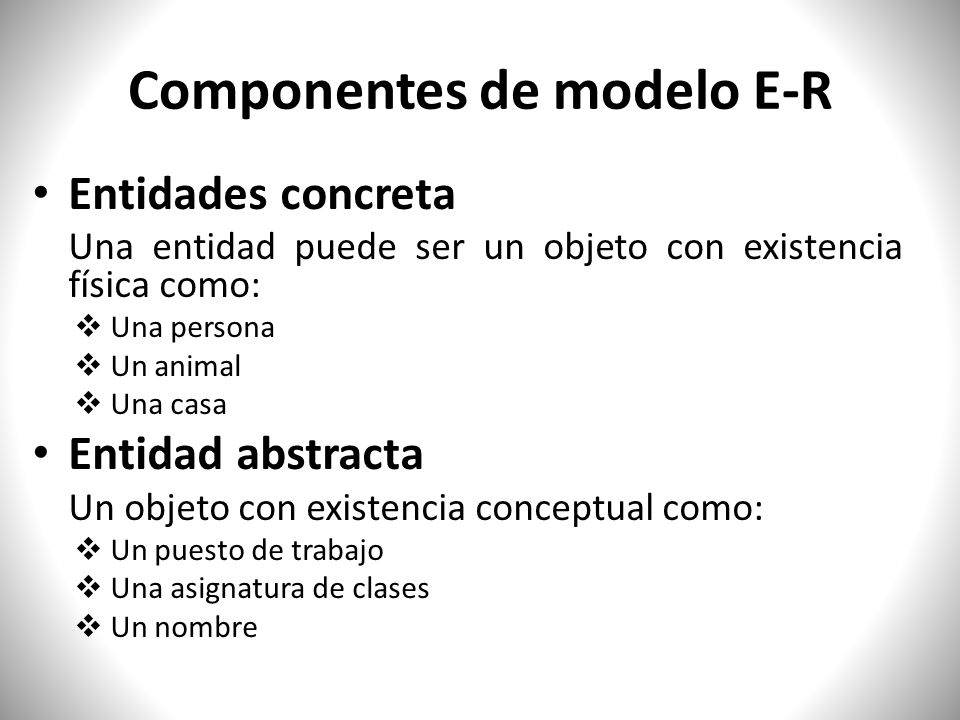

5 Componentes de modelo E-R Entidades concreta Una entidad puede ser un objeto con existencia física como:  Una persona  Un animal  Una casa Entidad abstracta Un objeto con existencia conceptual como:  Un puesto de trabajo  Una asignatura de clases  Un nombre

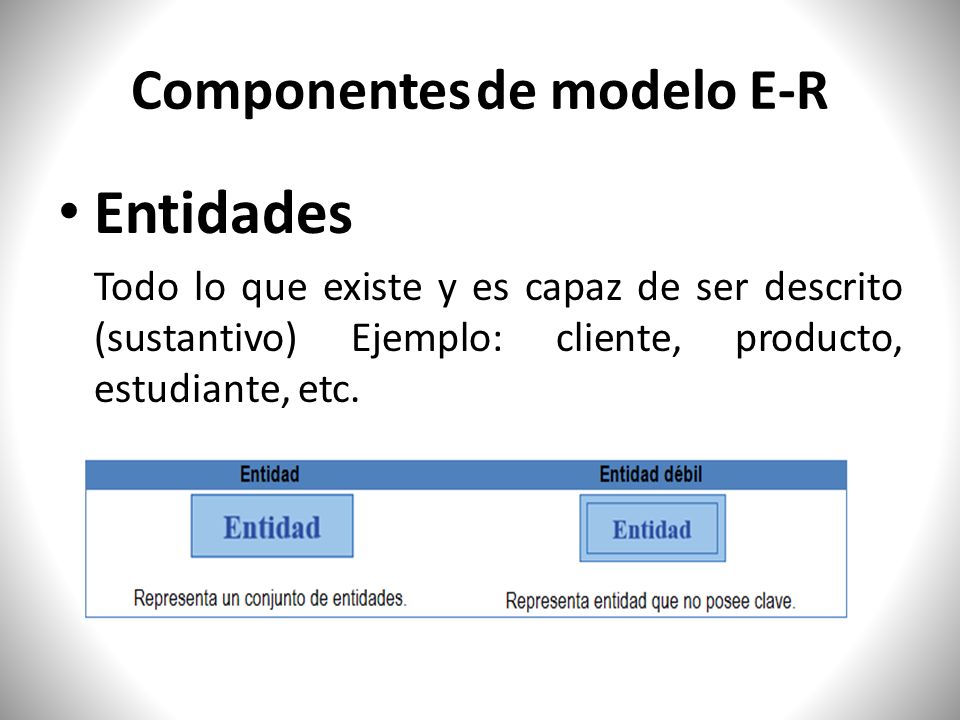

6 Componentes de modelo E-R Entidades Todo lo que existe y es capaz de ser descrito (sustantivo) Ejemplo: cliente, producto, estudiante, etc.

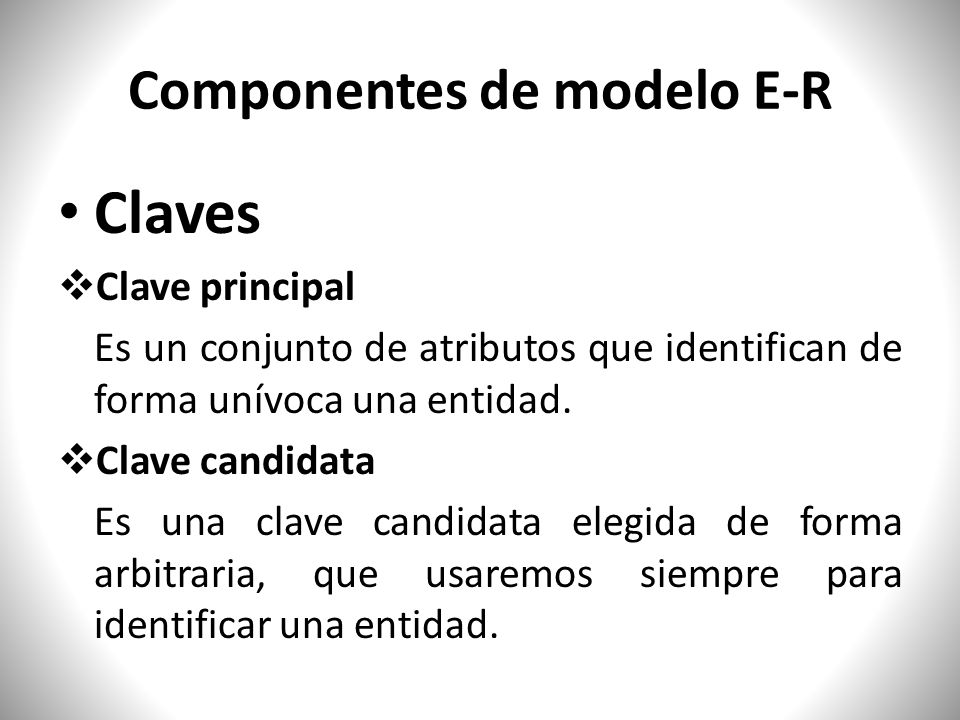

7 Componentes de modelo E-R Claves  Clave principal Es un conjunto de atributos que identifican de forma unívoca una entidad.  Clave candidata Es una clave candidata elegida de forma arbitraria, que usaremos siempre para identificar una entidad.

8 Componentes de modelo E-R Atributos Es una característica (adjetivo) o propiedades asociadas al conjunto de entidades o relaciones y que toman valor en una entidad en particular, de una entidad que puede hacer 1 de tres cosas. – Identificar – Relacionar – Describir

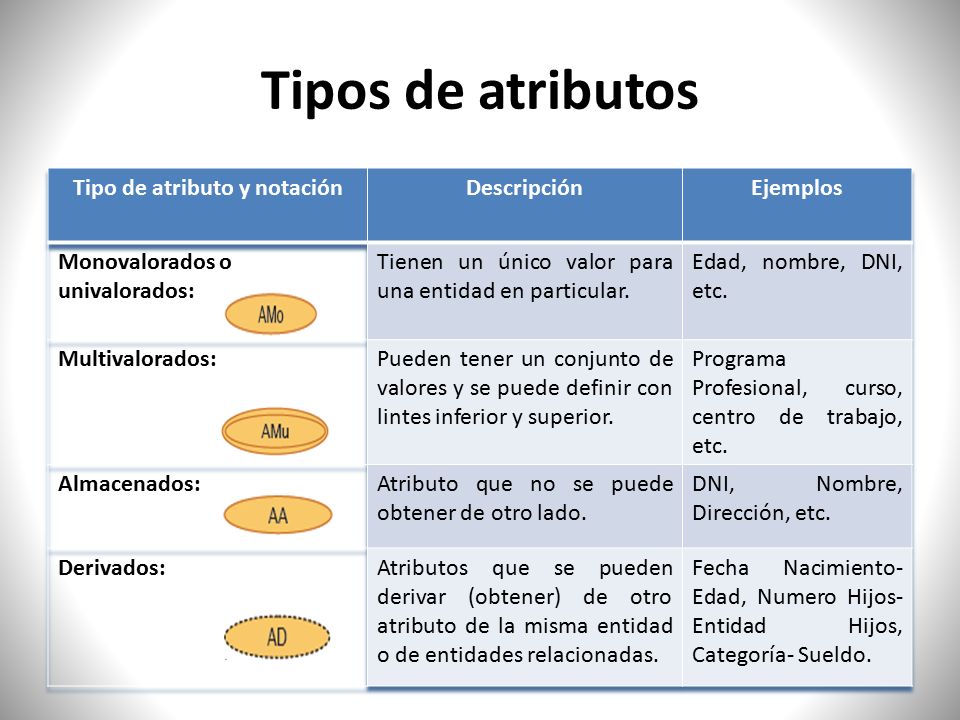

9 Tipos de atributos

10

11 Relaciones Asociación entre entidades Conjunto de relaciones: Es un conjunto de relaciones del mismo tipo. Relación implícita o Atributo que hace referencia a un entidad. Grado de la relación o Número de entidades que participan en la relación. o Binarios (trabaja_para, Empleado, Empresa) o Ternarios(Vende, Empresa, Producto, cliente).

12 Relación Relación con atributos Rol – Cada entidad en una relación desempeña un rol – Indispensable en relaciones recursivas Empleado Supervisa SupervisadoSupervisor 1 N

13 Relaciones : restricciones Participación: Participación total – Todos los elementos de una entidad pertenecen a la relación. – Dependencia de existencia

14 Relaciones : restricciones Participación: Participación parcial – Solo algunos de los elementos de una entidad pertenecen a la relación.

15 Relaciones : restricciones Relación identificador – Utilizado en entidades débiles

16 Conjunto de entidades débiles Son aquellas que no tienen atributos para formar la clave primaria. o Un conjunto de entidades que tiene una clave primaria se denomina conjunto de entidades fuertes. Debe estar asociada con otro conjunto de entidades: Conjunto de entidades identificadoras o propietarias – Depende existencialmente de estas.

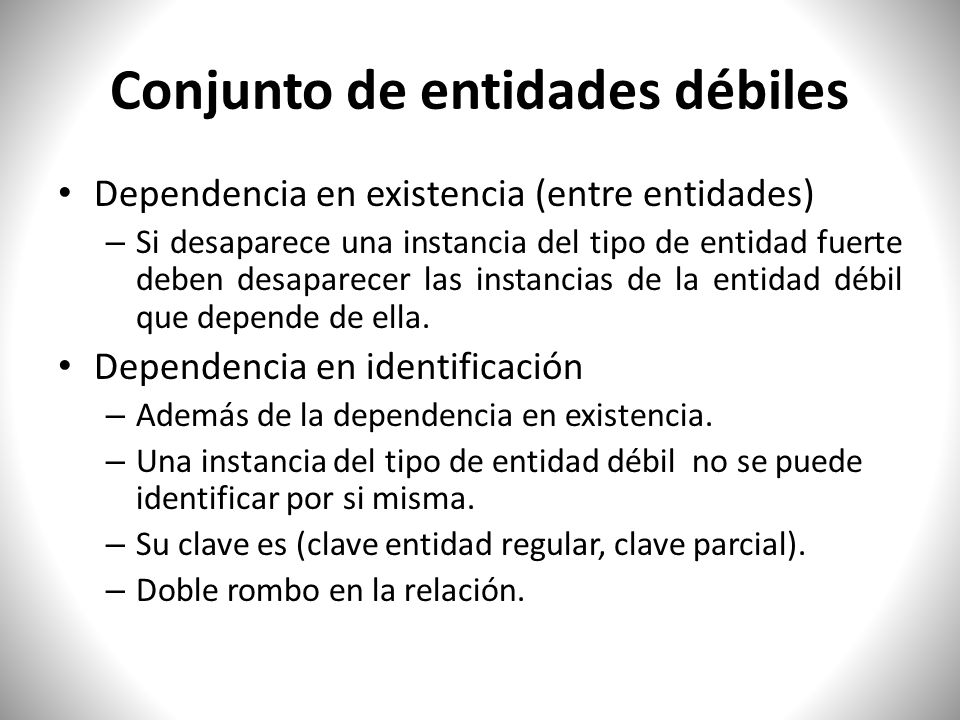

17 Conjunto de entidades débiles Dependencia en existencia (entre entidades) – Si desaparece una instancia del tipo de entidad fuerte deben desaparecer las instancias de la entidad débil que depende de ella. Dependencia en identificación – Además de la dependencia en existencia. – Una instancia del tipo de entidad débil no se puede identificar por si misma. – Su clave es (clave entidad regular, clave parcial). – Doble rombo en la relación.

18 Entidad débil: Restricciones Prestamos es débil, pues depende en existencia de cliente, pero no depende en identificación Pago es débil, pues depende en existencia de préstamo, y también depende en identificación

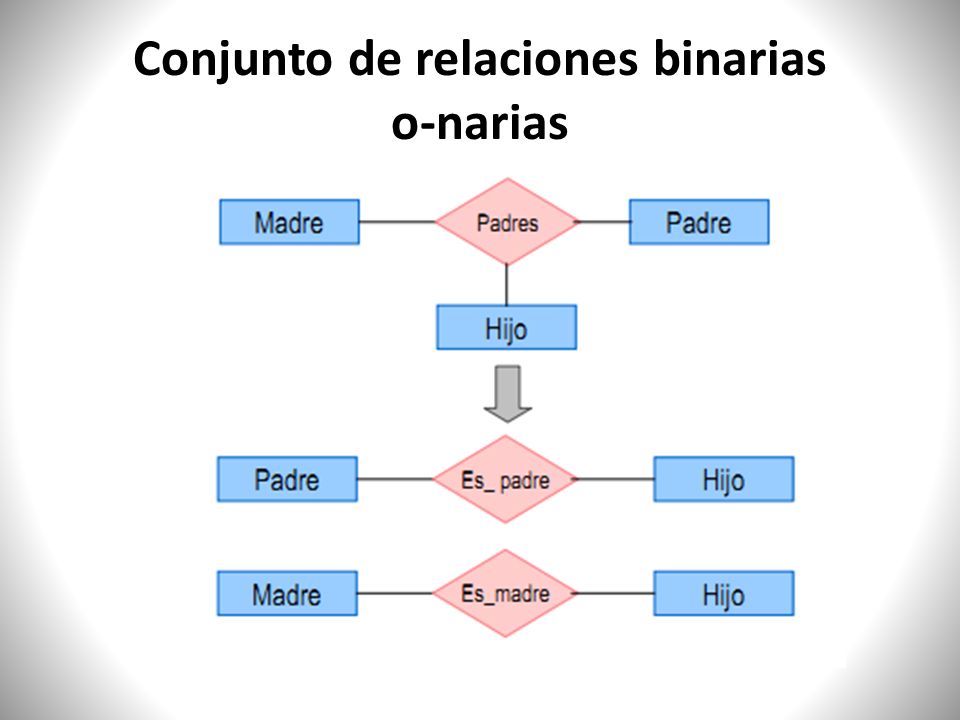

19 Conjunto de relaciones binarias o-narias

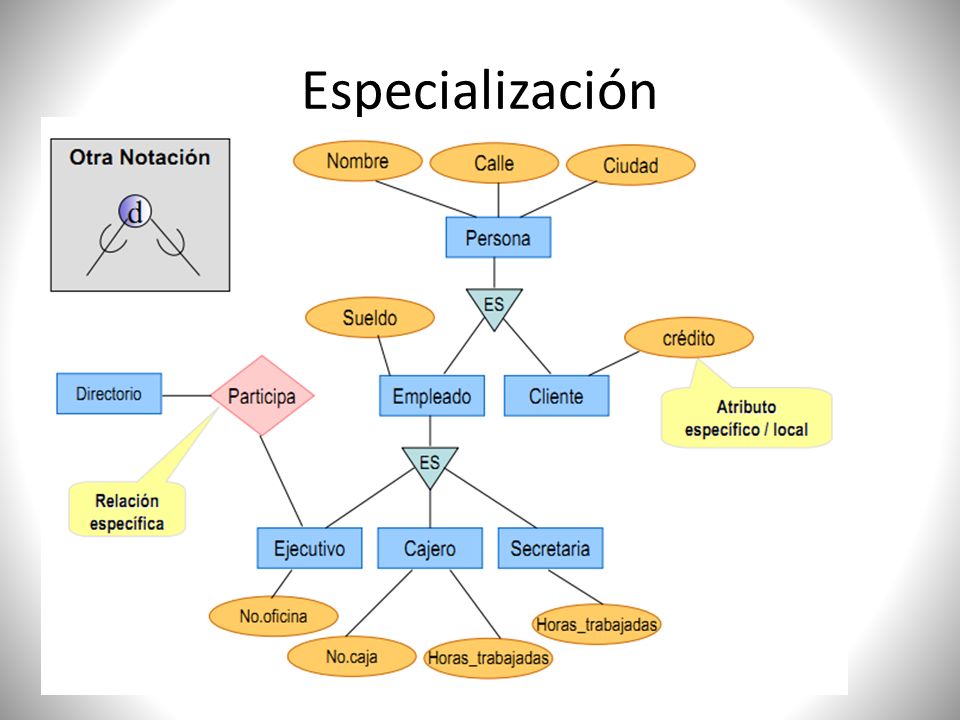

20 Especialización

21

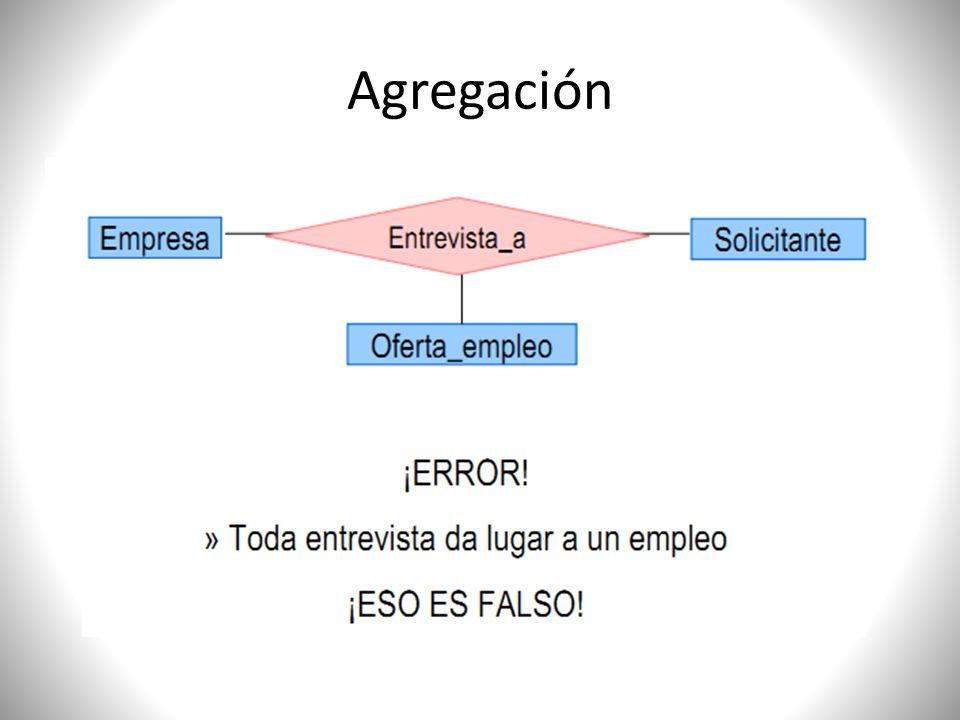

22 Agregación

23

24

25

26 Cardinalidad El diseño de relaciones entre las tablas de una base de datos puede ser la siguiente:  Un a uno  Uno a muchos  Muchos a muchos

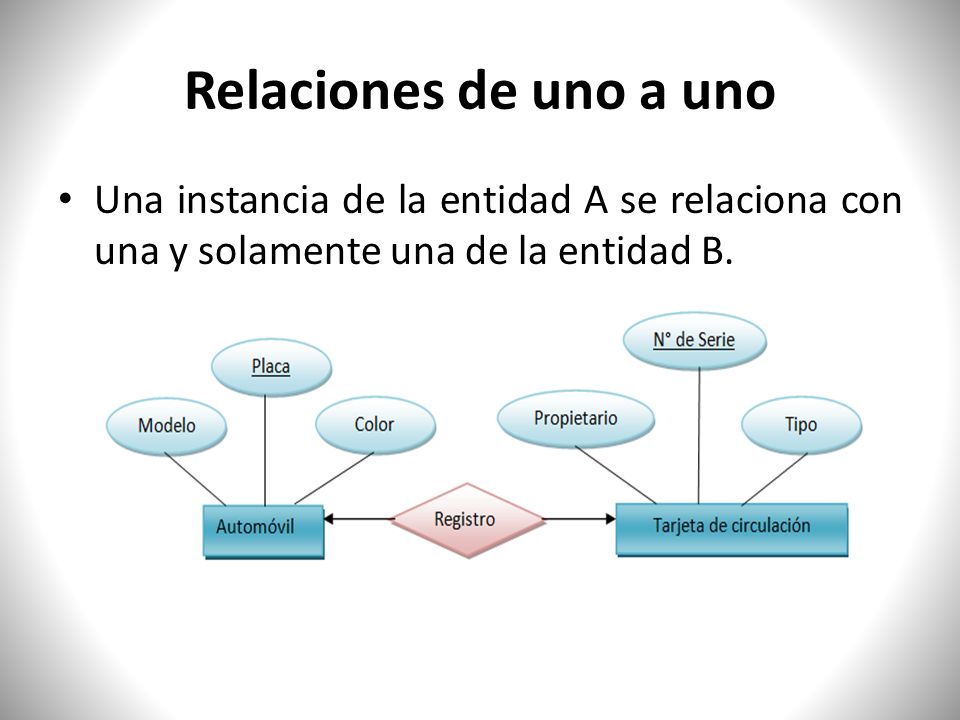

27 Relaciones de uno a uno Una instancia de la entidad A se relaciona con una y solamente una de la entidad B.

28 Relaciones de uno a muchos Cada instancia de la entidad A se relaciona con varias instancias de la entidad B.

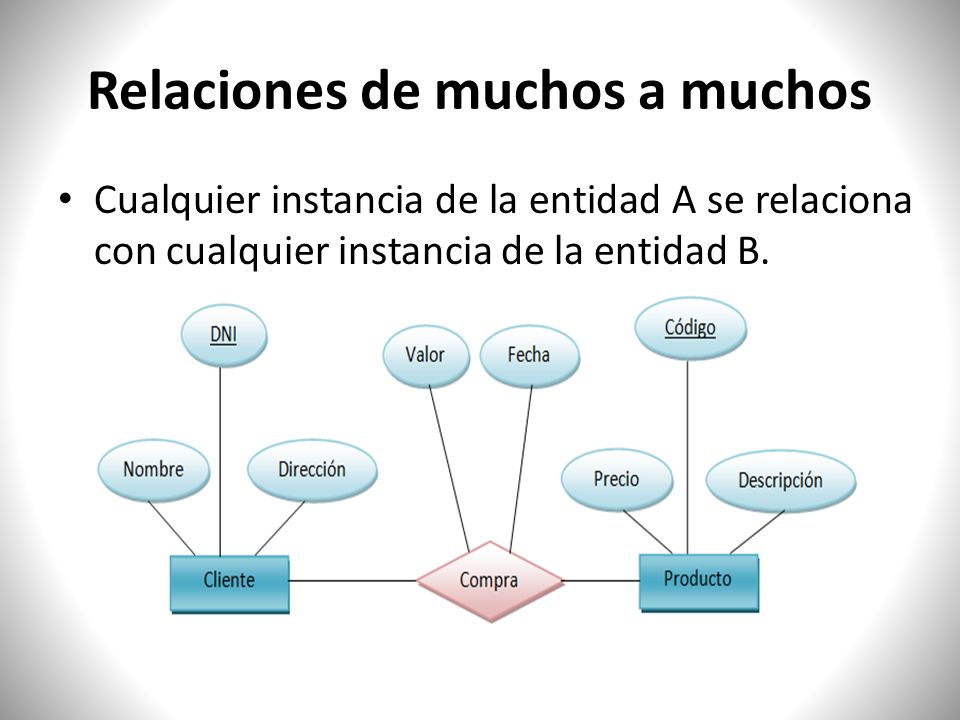

29 Relaciones de muchos a muchos Cualquier instancia de la entidad A se relaciona con cualquier instancia de la entidad B.
