1 COMISIÓN NACIONAL DEL AGUA Subdirección General Técnica Gerencia de Aguas Subterráneas ESPECIALIDADES TÉCNICAS DE LA CÁMARA MEXICANA DE LA INDUSTRIA DE LA CONSTRUCCIÓN Noviembre, DISPONIBILIDAD DE AGUA SUBTERRANEA EN RELACION CON DIVERSOS PROYECTOS CONSTRUCTIVOS. Ing. Rubén Chávez Guillén

2 AGUA SUBTERRANEA: RECURSO VITAL PARA EL DESARROLLO El subsuelo: Única fuente permanente en 50% del territorio mexicano. Fuente preferencial para los sectores urbano, industrial y rural, aun en las regiones lluviosas. Sustenta el riego de dos millones de hectáreas(1/3 de superficie total). Suministra un 70% del agua requerida en ciudades (55 mh). Abastece a la gran mayoría de los desarrollos industriales y a casi la totalidad de la población rural. EXTRACCIÓN TOTAL : ± Mm3 (100 %) INDUSTRIAL ( 6 %) AGRICOLA ( 71 %) PUBLICO URBANO ( 20 %) DOMESTICO ABREVADERO ( 3 %) EXTRACCIÓN Y USO DEL AGUA SUBTERRANEA

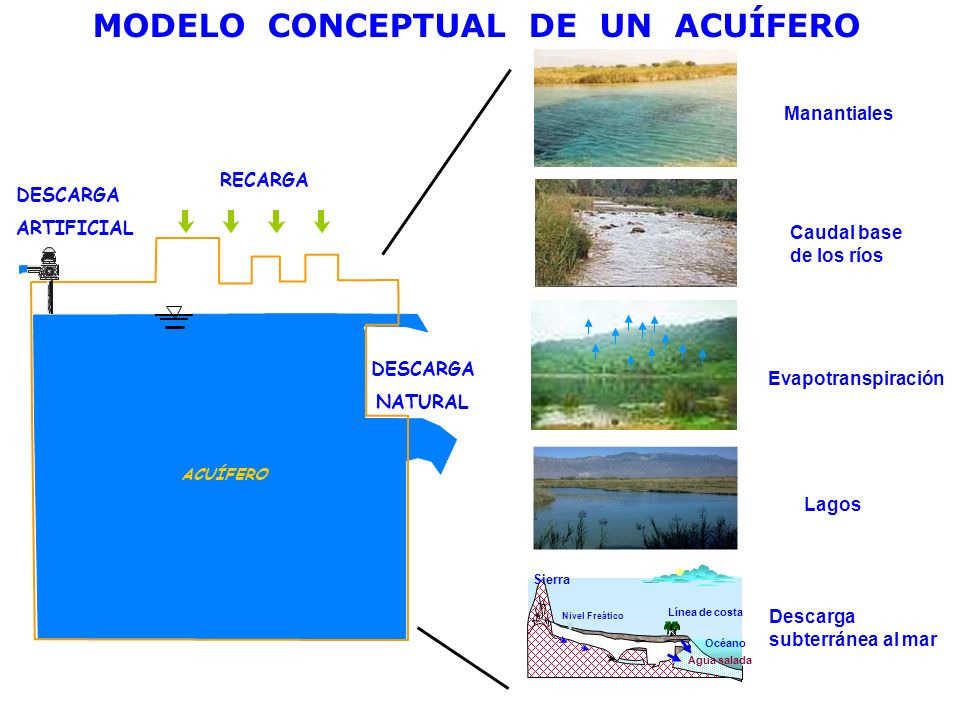

3 MODELO CONCEPTUAL DE UN ACUÍFERO DESCARGA NATURAL DESCARGA ARTIFICIAL RECARGA ACUÍFERO Manantiales Caudal base de los ríos Evapotranspiración Lagos Descarga subterránea al mar Línea de costa Nivel Freático Agua salada Sierra Océano

4 ACUIFEROS SOBREEXPLOTADOS DE MEXICO. Abatimiento de niveles del agua subterránea. Minado de la reserva. Impacto ecológico negativo: desaparición de manantiales, vegetación nativa, humedales, lagos, gasto base de ríos y ecosistemas locales. Disminución del gasto y rendimiento de los pozos. Pérdida de la rentabilidad de la actividad agrícola. Deterioro de la calidad del agua subterránea. Incremento del costo de extracción (consumo de energía eléctrica). Asentamiento y agrietamiento del terreno.

5 Siete Cerros Acuífero (< 500 ppm) Arcilla Nivel Freático (Km) Agua marina (± 35,000 ppm) Agua marina (± 35,000 ppm) (m.s.n.m) Agua Salobre (± 2, ,000 ppm ) Agua Salobre (± 2, ,000 ppm ) DISTANCIA A LA COSTA ELEVACIÓN SOBRE EL NIVEL DEL MAR (m) mar La intrusión salina ha afectado una faja de unos 15 Km a partir del litoral, donde la salinidad del agua varía entre 2,000 y 10,000 ppm. ACUÍFERO COSTA DE HERMOSILLO CONDICIONES ACTUALES (AÑO 1999)

6 PCH1 PHB-09 Sta. Cecilia ELEVACIÓN Kino Montecristo D SECCIÓN D-D´ DISTANCIA A LA COSTA EN Km. PERFIL DE RESISTIVIDAD P01 La interpretación de los sondeos geofísicos se correlaciona con los datos y registros obtenidos en pozos. AGUA DULCE AGUA SALOBRE AGUA SALADA FONDO ROCOSO D´

7 ALAMEDA CENTRAL PALACIO DE MINERIA Nivel original del terreno Ademe del pozo Ademe de pozo Hundimiento del Terreno en el Valle de México

8 El Impacto de la Urbanización en el Ciclo Hidrológico Acuifero Reducción de la recarga natural del acuífero y de la evapotranspiración Recarga incidental por fugas en las redes hidráulicas Desaparición de humedales, lagos y manantiales Modificación del drenaje natural Contaminación puntual y difusa de las fuentes de agua Microclimas

9 LA IMPORTANCIA CRECIENTE DE LA RESERVA DE AGUA SUBTERRANEA Después de los casquetes polares, el subsuelo contiene la mayor reserva de agua dulce del planeta. Esta reserva, en gran parte no renovable, reviste importancia para compensar las variaciones de la disponibilidad de agua superficial y para dar flexibilidad al manejo integrado de los recursos hídricos. Su importancia será aún mayor donde se acentuen las sequías a causa del cambio climático global. La reserva de agua subterránea (en gran parte no renovable) permite regular las variaciones – estacionales, anuales y de largo plazo- de la precipitación pluvial. Pero este recurso estratégico se está minando al ritmo de 5,400 hm3/a.

10 EXPLORACIÓN GEOLÓGICO-GEOFÍSICA Geofísica: métodos indirectos. Cartografía geológica. Perforación exploratoria.

11 Perforación exploratoria y registros geofísicos en pozos Pruebas de bombeo: características hidráulicas del acuífero

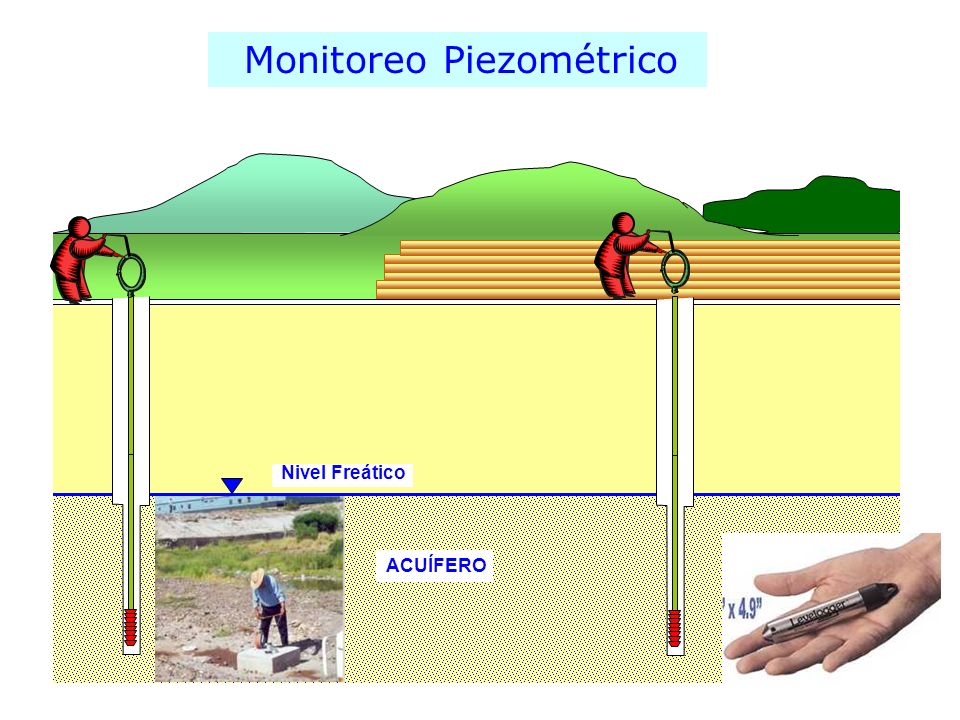

12 Monitoreo Piezométrico ACUÍFERO Nivel Freático

13 PERCEPCION REMOTA

14 EVAPOTRANSPIRACIÓN REAL DE LA VEGETACIÓN NATURAL EN EL ESTADO DE SONORA Basado en el análisis de NOAA y MODIS. Las áreas agrícolas y urbanas aparecen en blanco.

15 ESTRATEGIA INTEGRAL PARA EL MANEJO SUSTENTABLE DE LOS ACUÍFEROS Manejo de la demanda: Participación social Cambios de uso suelo/agua Ordenamientos de acuíferos Recarga artificial Desalación Uso conjunto agua subterránea/superficial Cosecha de lluvia Tecnificación del riego y reconversión de cultivos Monitoreo y evaluación del recurso Cada acuífero requiere de una estrategia diseñada a su medida, que en adelante deberá incluir acciones para, en su caso, atenuar el impacto del cambio climático. Manejo de la evapotranspiración

16 LEY DE AGUAS NACIONALES (LAN): ARTÍCULO 22.- Para el otorgamiento de asignaciones y concesiones, La Comisión publicará la disponibilidad de aguas nacionales en los términos del reglamento, por cuenca, región o localidad. NOM-011-CNA-2000, Conservación del recurso agua-Que establece las especificaciones y el método para determinar la disponibilidad media anual de las aguas nacionales. Publicada en el Diario Oficial de la Federación el 17 de abril de Disponibilidad de agua subterránea Recarga total media anual Descarga natural comprometida Volumen Concesionado = __ LA DISPONIBILIDAD DE AGUA SUBTERRANEA La variabilidad natural de la recarga y de la descarga natural es considerada aplicando valores medios de largo plazo.

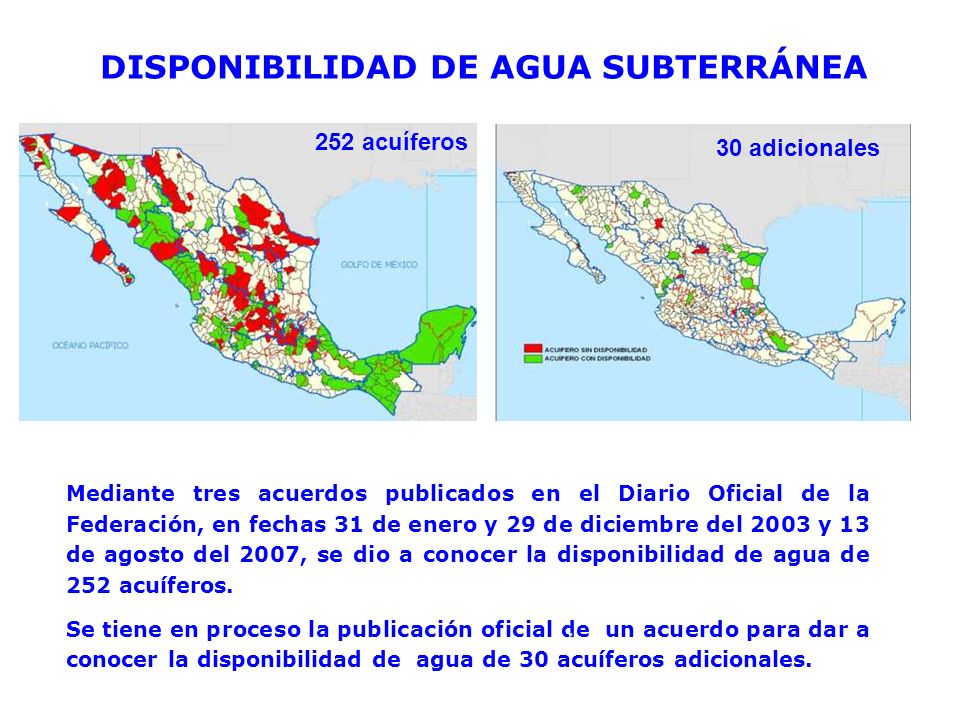

17 DISPONIBILIDAD DE AGUA SUBTERRÁNEA Mediante tres acuerdos publicados en el Diario Oficial de la Federación, en fechas 31 de enero y 29 de diciembre del 2003 y 13 de agosto del 2007, se dio a conocer la disponibilidad de agua de 252 acuíferos. Se tiene en proceso la publicación oficial de un acuerdo para dar a conocer la disponibilidad de agua de 30 acuíferos adicionales. 252 acuíferos 30 adicionales

18 VEDAS DE AGUA SUBTERRÁNEA EN MEXICO A la fecha, se han establecido 145 vedas de agua subterránea, que en conjunto cubre el 53% del territorio nacional.

19 ANTEPROYECTO DE NORMA OFICIAL MEXICANA NOM-015-CNA-2005 SECTOR AGUA-Requisitos para la Disposición de Aguas al Suelo y Subsuelo

20 1. OBJETIVO Establece las características y las especificaciones de operación y monitoreo que deben cumplir los sistemas de disposición al suelo y subsuelo de: aguas pluviales y escurrimientos superficiales, con el objeto de proteger la calidad del agua de los acuíferos.

21 2. CAMPO DE APLICACIÓN: Aplicable a obras, tanto nuevas como existentes, expresamente diseñadas para la disposición de aguas pluviales y escurrimientos superficiales al suelo y subsuelo Corresponde a los permisionarios de las obras su cabal cumplimiento. No aplica a las obras situadas en terrenos cársticos (zona no saturada y acuífero).

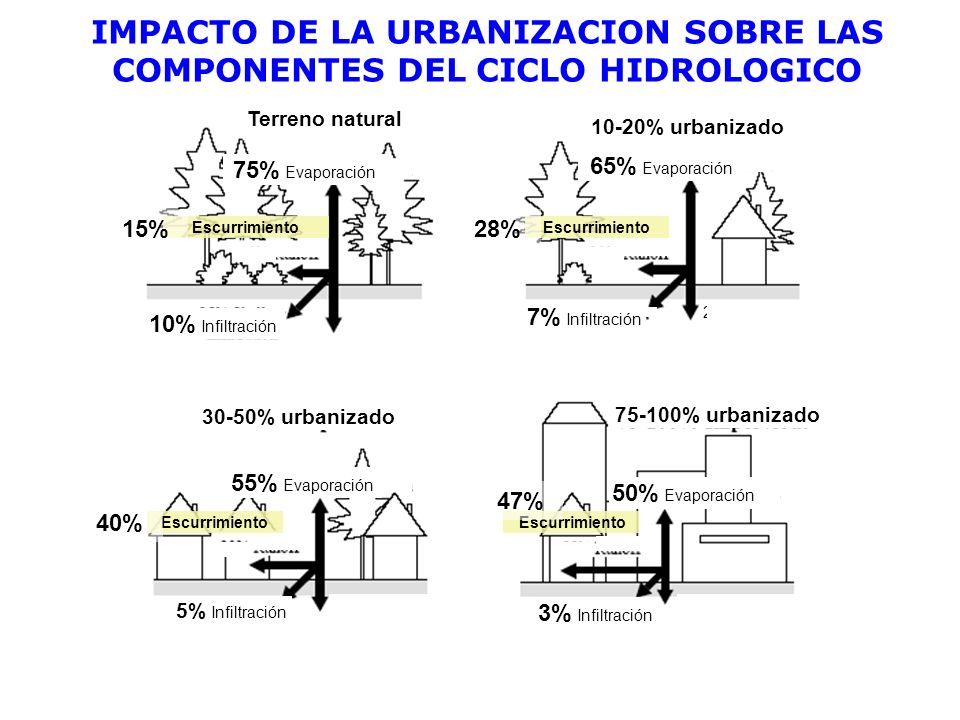

22 IMPACTO DE LA URBANIZACION SOBRE LAS COMPONENTES DEL CICLO HIDROLOGICO Escurrimiento 10% Infiltración 65% Evaporación 55% Evaporación 50% Evaporación 75% Evaporación 7% Infiltración 5% Infiltración 3% Infiltración 21% Infiltración profunda 5% Infiltración profunda 15% Infiltración profunda Terreno natural 10-20% urbanizado 30-50% urbanizado % urbanizado 15%28% 40% 47%

23 IMPACTO DE LAS LLUVIAS TORRENCIALES (CIUDAD DE MÉXICO) Inundaciones en Viaducto e Iztapalapa

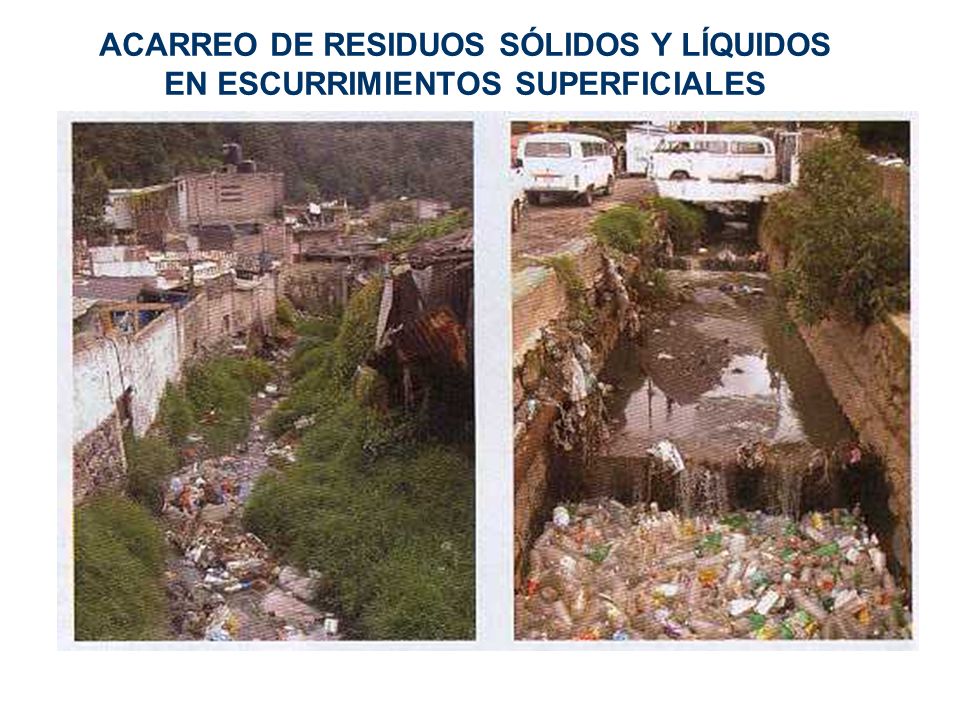

24 ACARREO DE RESIDUOS SÓLIDOS Y LÍQUIDOS EN ESCURRIMIENTOS SUPERFICIALES

25 Inundación o sobre riego Tirante de agua Superficie del terreno Estanque de infiltración METODOS O TIPOS DE RECARGA ARTIFICIAL Fuente de agua de recarga Nivel Estático Acuífero Pozos para recuperación Bordo Cauce Acondicionamiento de cauces Estanque de infiltración Presa derivadora Cauce Toma Sedimentación Ademe Acuífero confinado Cementación Cedazo Engravado Nivel estático Concreto Estrato semiconfinante Agua de recarga 2r w Zona no saturada Nivel freático Acuífero Agua de recarga Superficial Subsuperficial Directo

26 ZONA NO SATURADA AGRICULTURA URBANO INDUSTRIAL ZONA SATURADA ACUÍFERO Volatilización Biodegradación Superficie Freática Dispersión Dilución Filtración Adsorción Intercambio Iónico Precipitación EL SUBSUELO: PLANTA DE TRATAMIENTO NATURAL

27 Plan General del Anteproyecto de NOM Agua Pluvial y Escurrimiento Superficial SUELO Condición natural: mínimas restricciones ESCURRIMIENTO SUPERFICIAL Debido al transporte de residuos sólidos y líquidos: No se permite inyección en zona saturada, Requiere pretratamiento y remoción de contaminantes, Requiere monitoreo en superficie y en acuífero SUBSUELO Requiere prevenir la contaminación de los acuíferos AGUA PLUVIAL Captada en azoteas, tejados y techumbres de zonas residenciales, comerciales e industrias limpias. Se permite en zona saturada o, no saturada, y -Sólo requiere pretratamiento.

28 DISPOSICIÓN DE AGUA DE ESCURRIMIENTO SUPERFICIAL EN ZONA NO SATURADA Restricciones: -Sólo permitido en zona no saturada, -Requiere pretratamiento, -Remoción >30% de contaminantes, -Monitoreo en superficie, -Monitoreo del acuífero si Q>100 lps

29 DISPOSICIÓN DE AGUA PLUVIAL CAPTADA EN TECHOS Y AZOTEAS AL SUBSUELO Restricciones: sólo requiere de pretratamiento. Zona no saturada acuífero Pozo de inyección

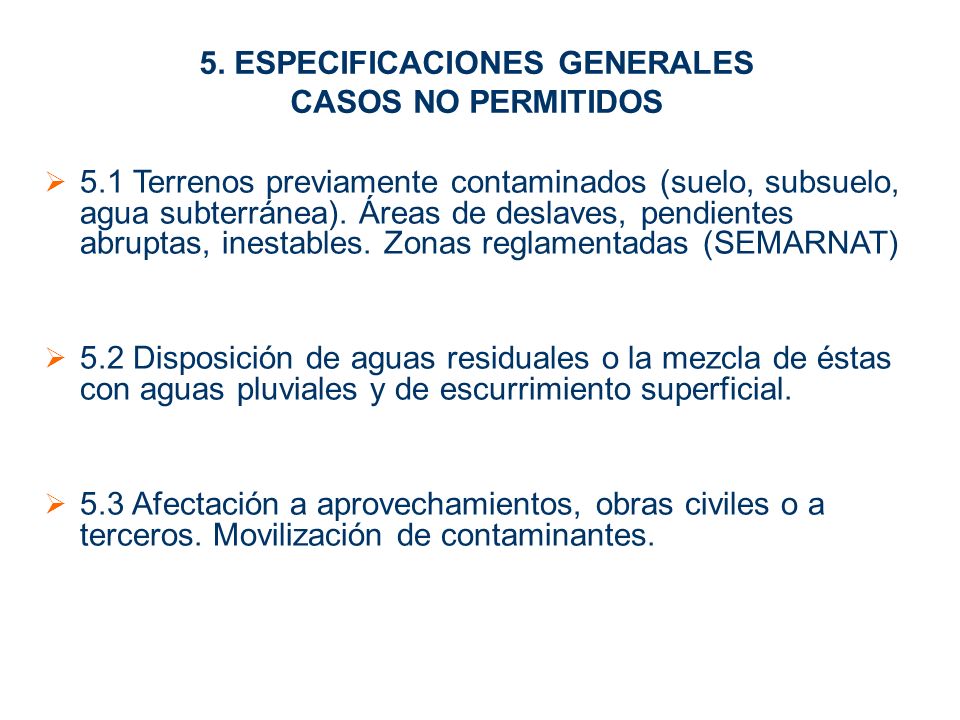

30 5. ESPECIFICACIONES GENERALES CASOS NO PERMITIDOS 5.1 Terrenos previamente contaminados (suelo, subsuelo, agua subterránea). Áreas de deslaves, pendientes abruptas, inestables. Zonas reglamentadas (SEMARNAT) 5.2 Disposición de aguas residuales o la mezcla de éstas con aguas pluviales y de escurrimiento superficial. 5.3 Afectación a aprovechamientos, obras civiles o a terceros. Movilización de contaminantes.

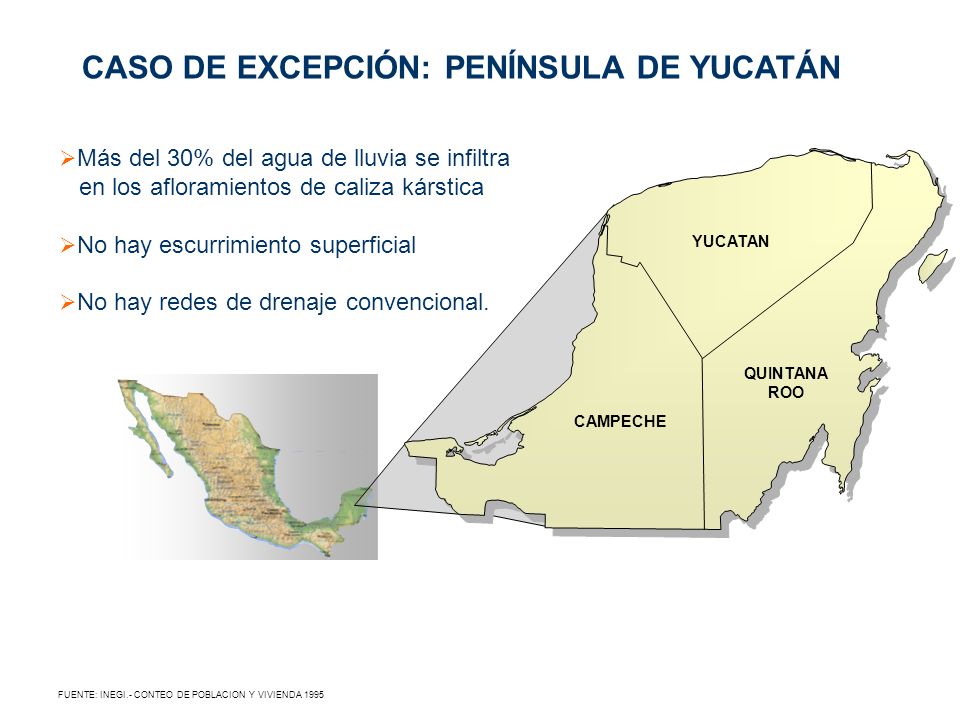

31 CAMPECHE QUINTANA ROO YUCATAN FUENTE: INEGI.- CONTEO DE POBLACION Y VIVIENDA 1995 CASO DE EXCEPCIÓN: PENÍNSULA DE YUCATÁN Más del 30% del agua de lluvia se infiltra en los afloramientos de caliza kárstica No hay escurrimiento superficial No hay redes de drenaje convencional.

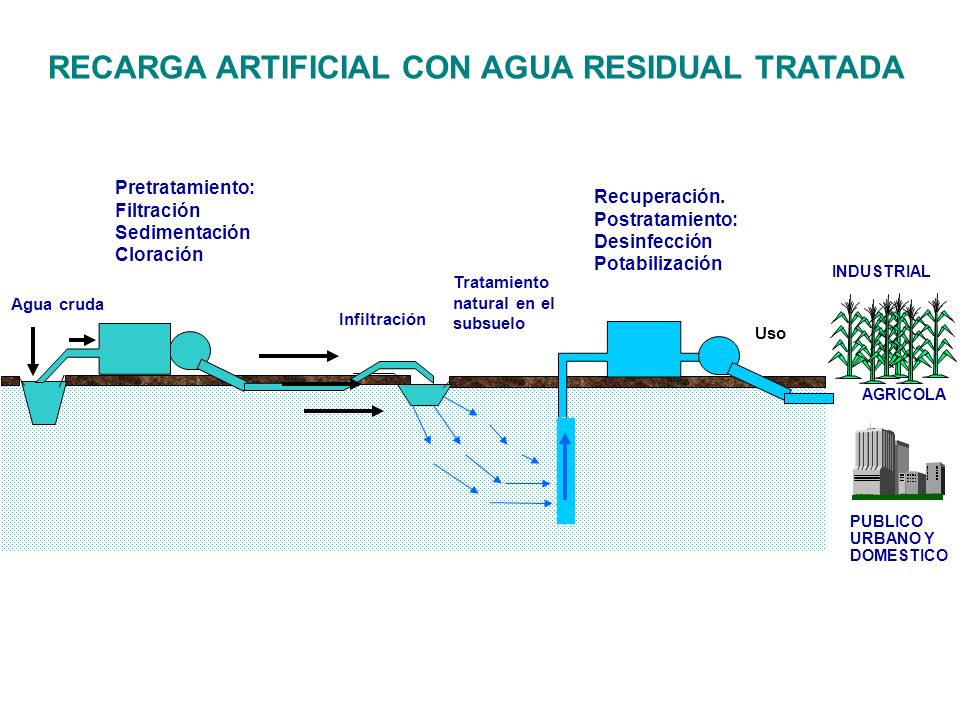

32 RECARGA ARTIFICIAL CON AGUA RESIDUAL TRATADA INDUSTRIAL Agua cruda Pretratamiento: Filtración Sedimentación Cloración Infiltración Tratamiento natural en el subsuelo Recuperación. Postratamiento: Desinfección Potabilización Uso AGRICOLA PUBLICO URBANO Y DOMESTICO

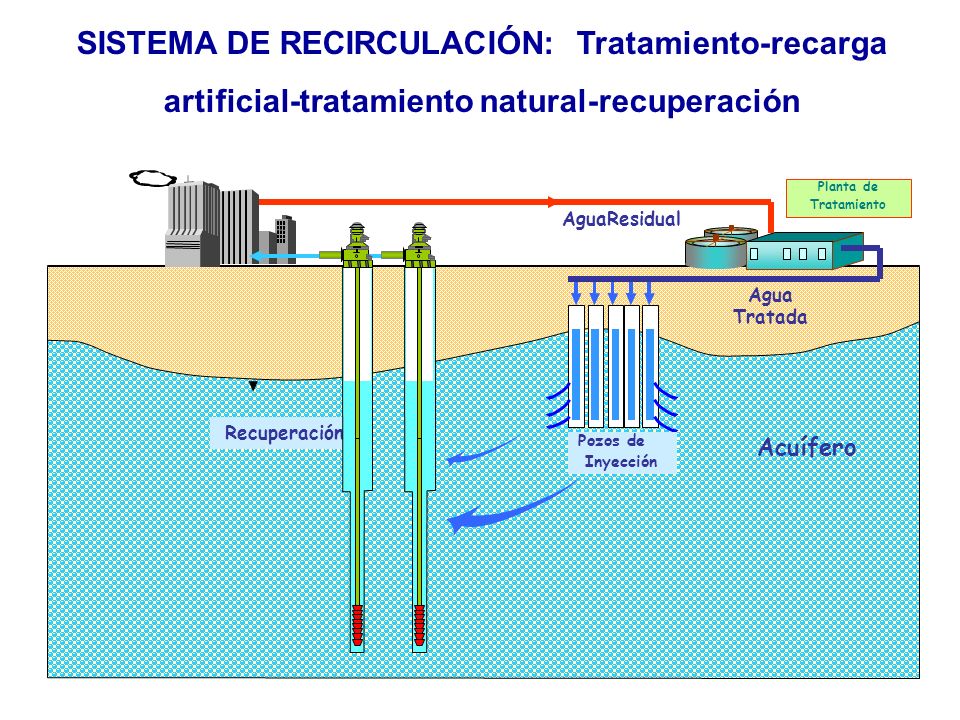

33 SISTEMA DE RECIRCULACIÓN: Tratamiento-recarga artificial-tratamiento natural-recuperación Planta de Tratamiento AguaResidual Agua Tratada Pozos de Inyección Recuperación Acuífero

34 Desarrollo urbano, turístico e industrial Acuacultura DESALACION: ¿FUENTE FUTURA OBLIGADA EN LAS ZONAS COSTERAS? n.m.m -60 Agua dulce Planta desaladora Agua marina Interfase Salina Agua salobre mar Agua salobre El desarrollo de la desalación y la gradual disminución de su costo, han incrementado la factibilidad de utilizar agua salada, abriendo amplias perspectivas para impulsar sectores de alta rentabilidad.

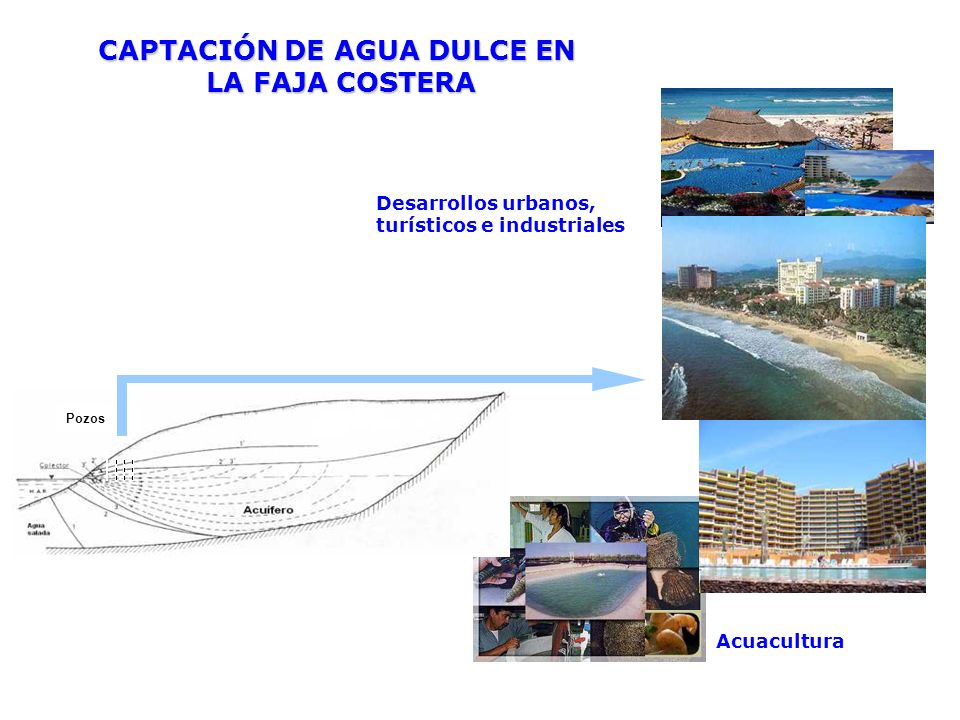

35 Desarrollos urbanos, turísticos e industriales Acuacultura CAPTACIÓN DE AGUA DULCE EN LA FAJA COSTERA LA FAJA COSTERA Pozos

36 CAPTACION DE AGUA EN LA ZONA DE INTERFASE Acuífero Agua salada Agua salobre Pozo 1 2 – Posición natural – Con bombeo Si el pozo no es bien diseñado, equipado y operado, el agua salobre/salada asciende, incrementando la salinidad del agua extraída. 12

37 CAPTACION DE AGUA DULCE EN LA ISLA DE COZUMEL, Q. ROO. En la isla de Cozumel, cerca de 200 pozos someros (puyones), de 8 a 12 m de profundidad, dispuestos en batería, suministran cerca de 200 l/s a la población y zona turística.

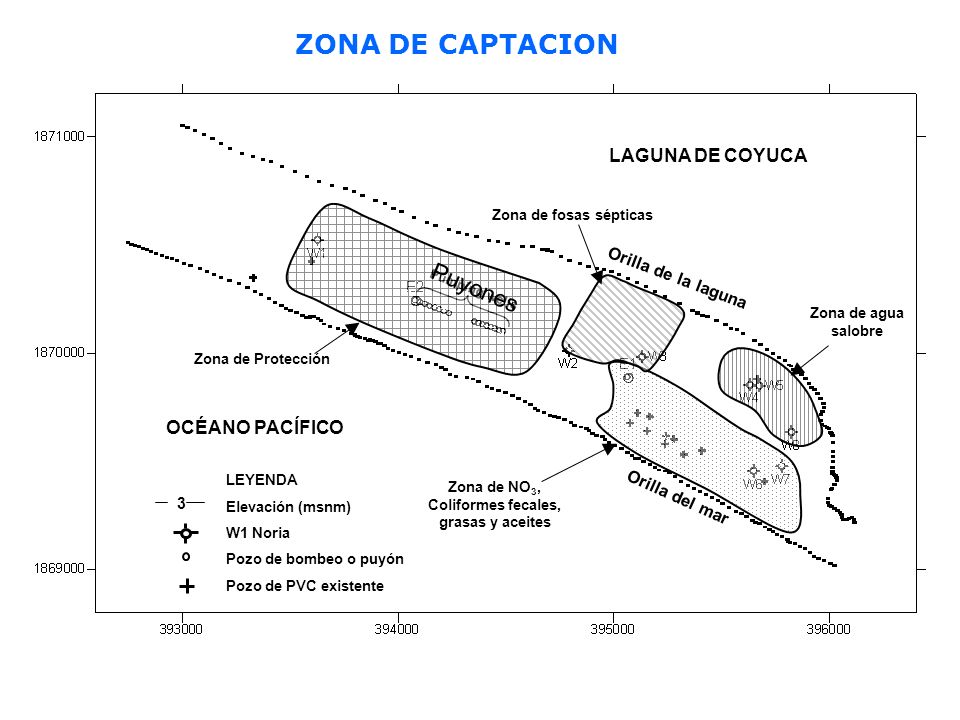

38 Pumping wells Orilla del mar LAGUNA DE COYUCA OCÉANO PACÍFICO Orilla de la laguna Zona de Protección Zona de NO 3, Coliformes fecales, grasas y aceites LEYENDA Elevación (msnm) W1 Noria Pozo de bombeo o puyón Pozo de PVC existente 3 Zona de fosas sépticas Zona de agua salobre Puyones ZONA DE CAPTACION

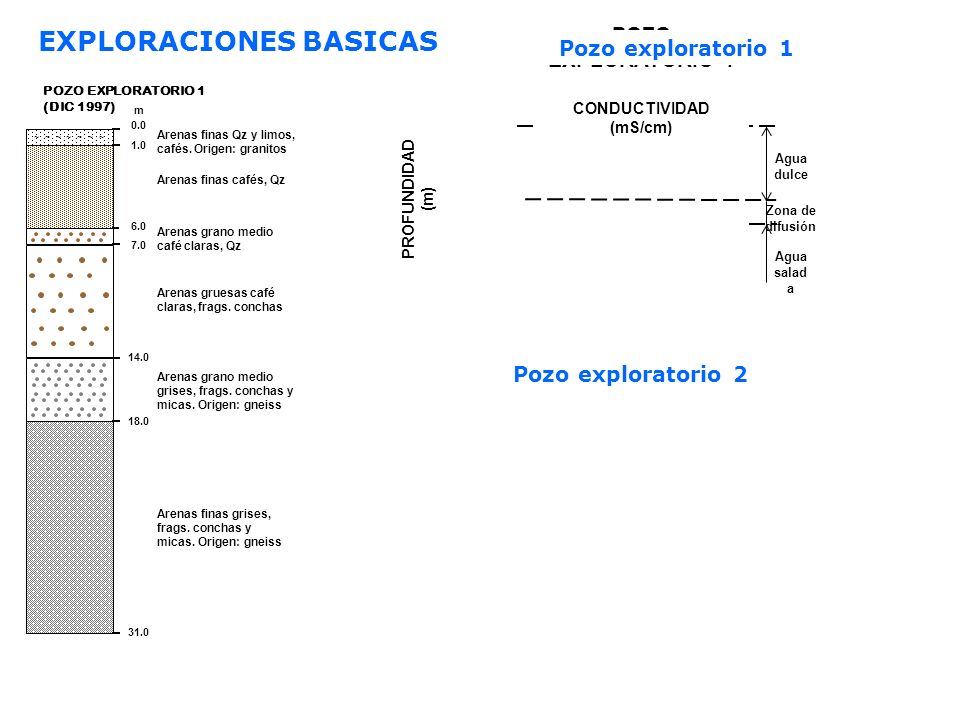

39 ~ ~ ~ ~ ~ ~ ~ m Arenas finas Qz y limos, cafés. Origen: granitos Arenas finas cafés, Qz Arenas grano medio café claras, Qz Arenas gruesas café claras, frags. conchas POZO EXPLORATORIO 1 (DIC 1997) Arenas grano medio grises, frags. conchas y micas. Origen: gneiss Arenas finas grises, frags. conchas y micas. Origen: gneiss Nivel freático Agua dulce Zona de difusión Agua salad a POZO EXPLORATORIO 1 CONDUCTIVIDAD (mS/cm) PROFUNDIDAD (m) EXPLORACIONES BASICAS Pozo exploratorio 1 Pozo exploratorio 2

40 GPS: Laguna GPS: Playa TDEM Loops: Playa DÍA Y NOCHE (Perfilaje de CE) Perforación Profundidad el NE

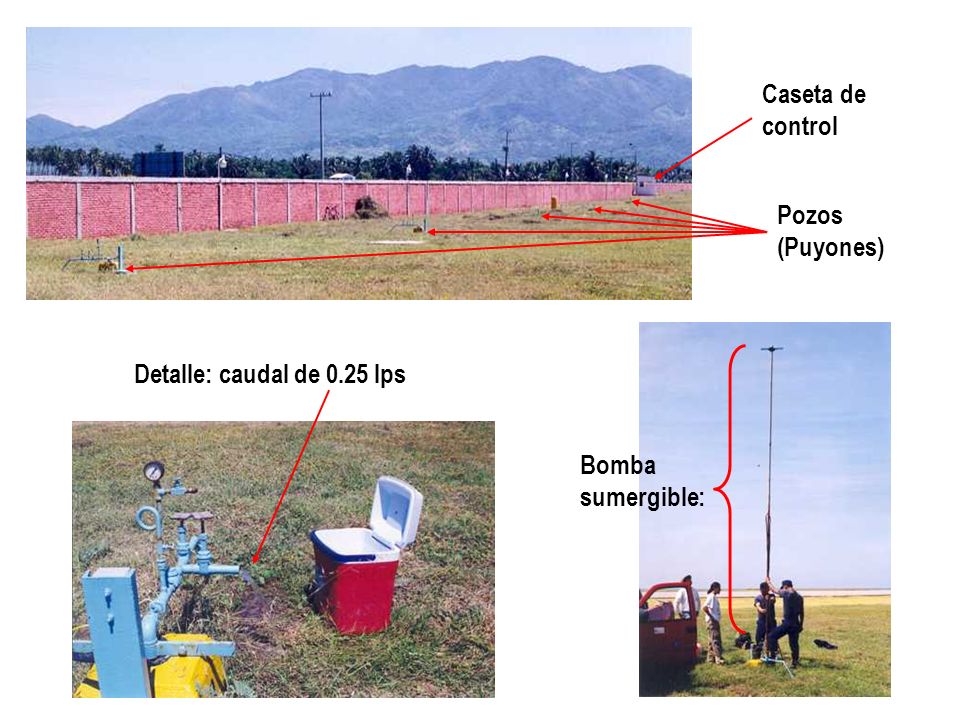

41 Caseta de control Pozos (Puyones) Detalle: caudal de 0.25 lps Bomba sumergible:

42 TABASCO EMERGENCIA EN TABASCO

43 GRACIAS POR SU ATENCIÓN
