1 Ingeniería, Procura, Construcción, Carga y Amarre de las Plataformas:
EXPLORACIÓN Y PRODUCCIÓN Ingeniería, Procura, Construcción, Carga y Amarre de las Plataformas: Octápodo Tsimin-A (incluye estructura Adosada). Octápodo Tsimin-B (incluye estructura Adosada). Octápodo Bolontiku-C. Agosto de 2010 G P M

2 Contenido Localización Geográfica Alcance Anexos Técnicos G P M

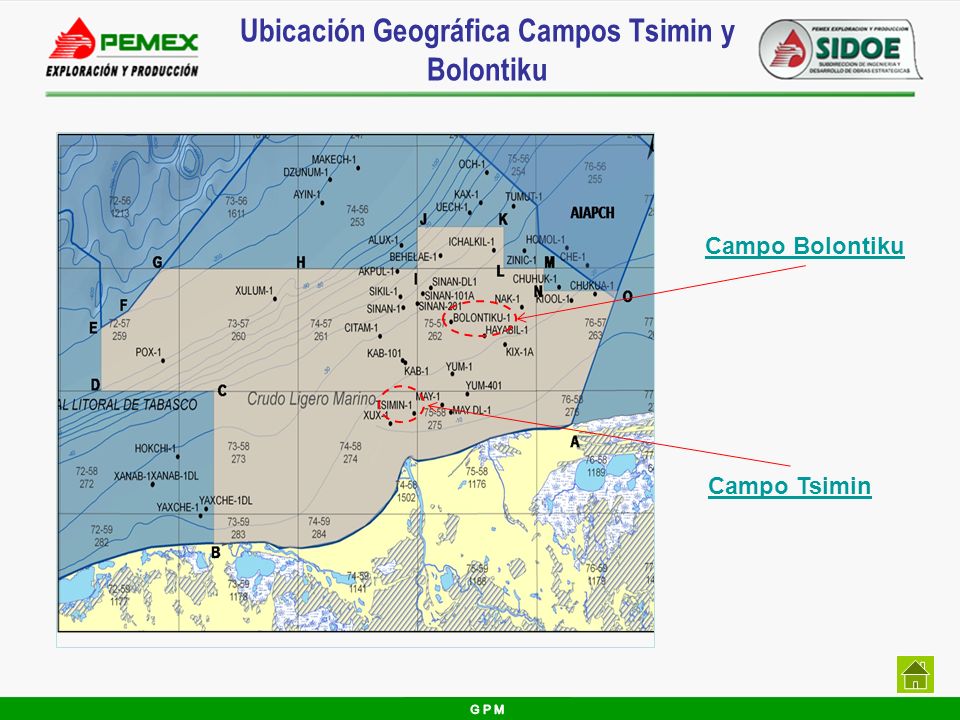

3 Ubicación Geográfica Campos Tsimin y Bolontiku
Campo Bolontiku Campo Tsimin G P M

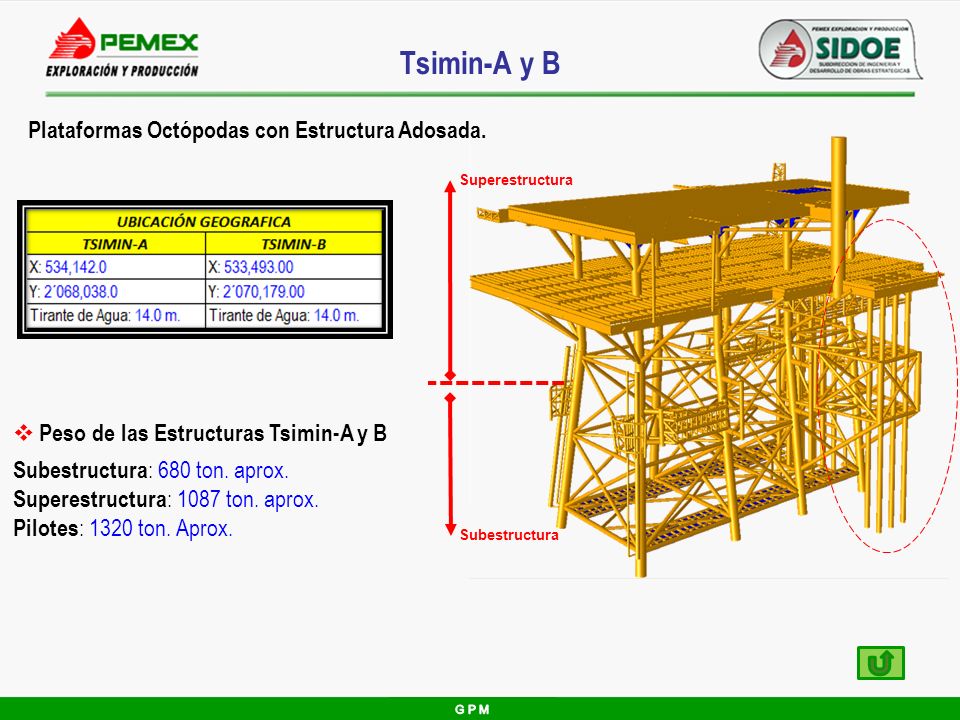

4 Tsimin-A y B Plataformas Octópodas con Estructura Adosada.
Superestructura Peso de las Estructuras Tsimin-A y B Subestructura: 680 ton. aprox. Superestructura: 1087 ton. aprox. Pilotes: 1320 ton. Aprox. Subestructura G P M

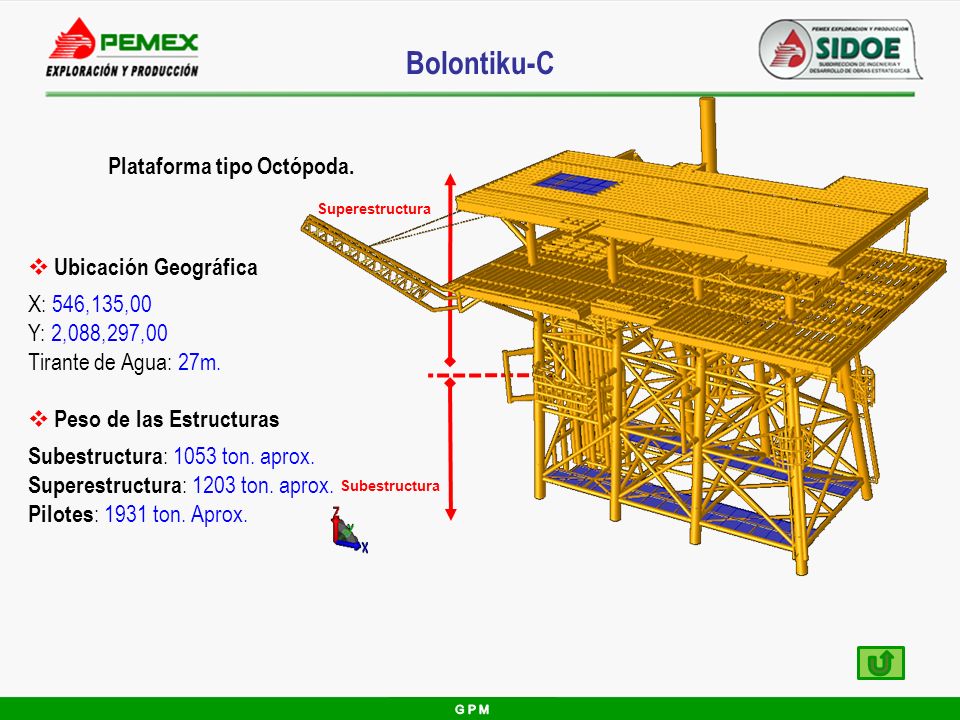

5 Bolontiku-C Plataforma tipo Octópoda. Ubicación Geográfica
Superestructura Ubicación Geográfica X: 546,135,00 Y: 2,088,297,00 Tirante de Agua: 27m. Peso de las Estructuras Subestructura: 1053 ton. aprox. Superestructura: 1203 ton. aprox. Pilotes: 1931 ton. Aprox. Subestructura G P M

6 Alcance General Ingeniería complementaria, procura, fabricación, carga y amarre de subestructura, superestructura, pilotes y templete, de una plataforma de perforación tipo Octápodo para alojar 18 conductores. Los alcances son: Subestructura y pilotes. Superestructura Helipuerto . Equipos Paquete y Servicios Auxiliares: Paquete de separador de prueba ( Tsimin-A y B 6 mbpd y 40mmpcd) (Bolontiku-C 10 mbpd y 20.8 mmpcd) Servicios Auxiliares: Gas para Instrumentos (depurador) Tablero hidroneumático de Seguridad y Control De Pozos Paquetes de Inyección de Químicos (Inhibidor de corrosion) Sistema de alumbrado exterior, tierras, ayuda a la navegación y pararrayos) Seguridad Industrial (equipo de salvamento) Sistema de desfogue Sistema de agua contraincendio G P M

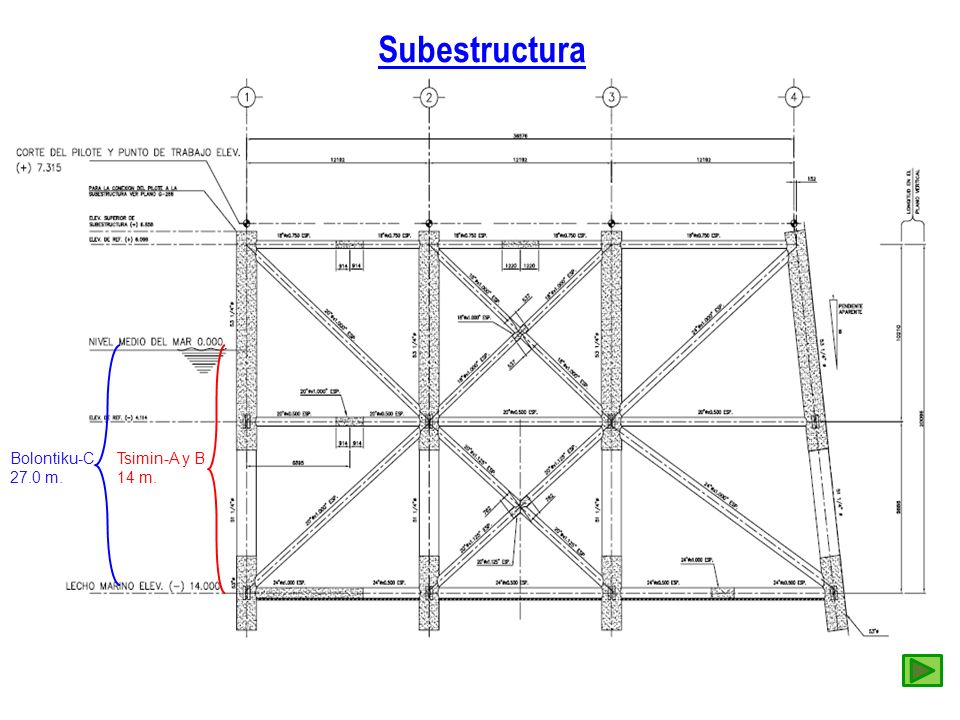

7 Subestructura Bolontiku-C 27.0 m. Tsimin-A y B 14 m.

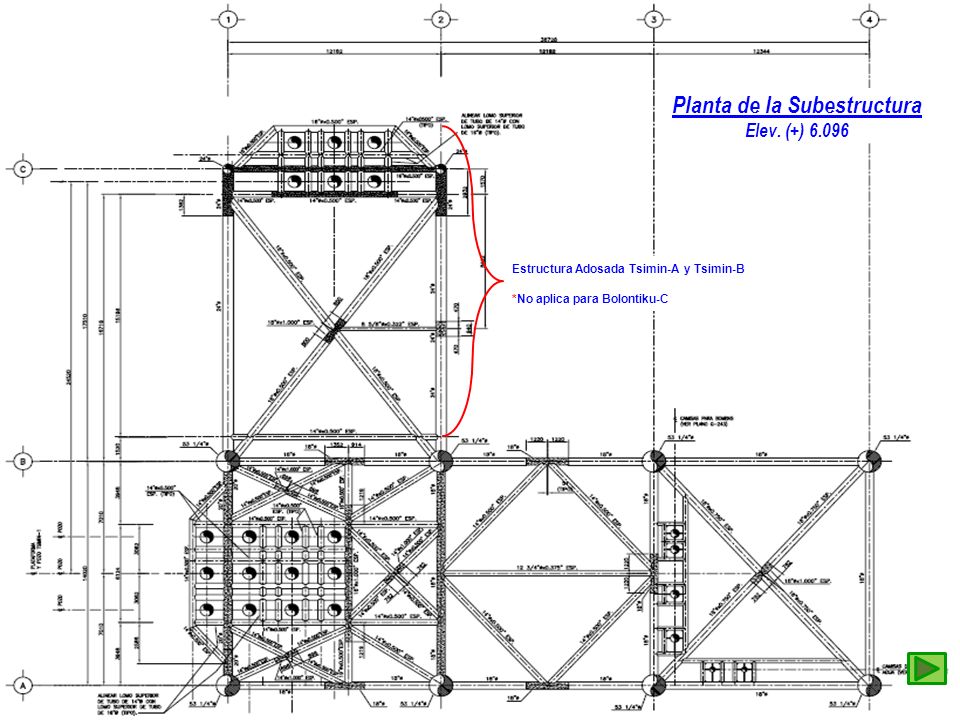

8 Planta de la Subestructura
Elev. (+) 6.096 Estructura Adosada Tsimin-A y Tsimin-B *No aplica para Bolontiku-C

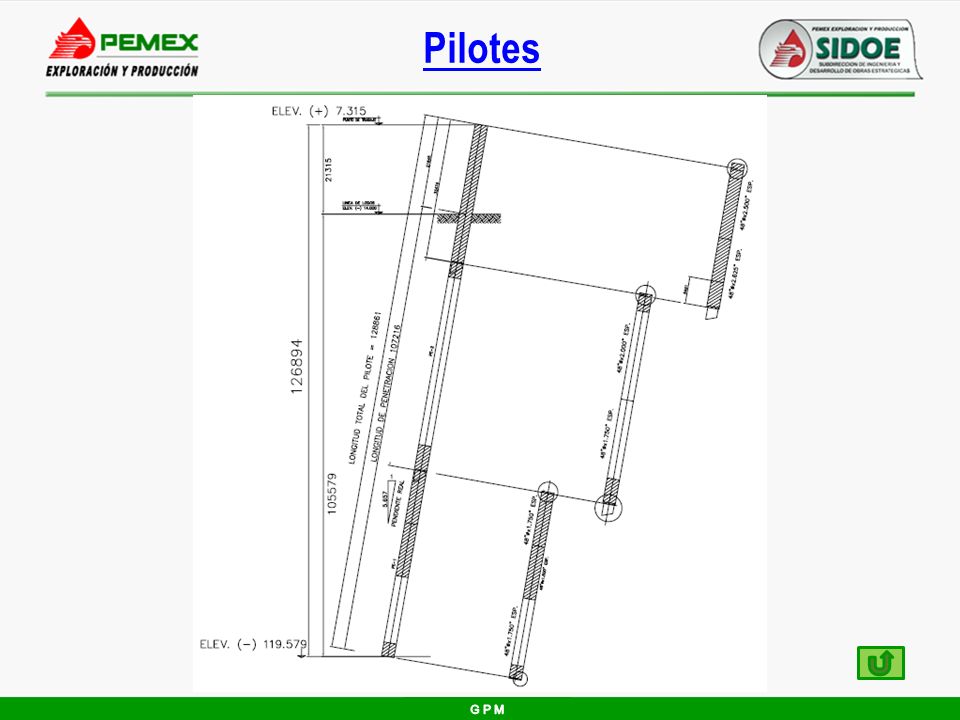

9 Pilotes G P M

10 Superestructura Marco Eje 1

11 Helipuerto G P M

12 DEPURADOR DE GAS AREA DE TRAMPA DE DIABLOS
AREA DE POZOS ADOSADA AREA PARA EQUIPO DEL PAQUETE DE PERFORACION SEPARADOR DE PRUEBA TABLERO DE SEGURIDAD Y CONTROL DE POZOS DEPURADOR DE GAS INHIBIDOR DE CORROSION CASETA DE UPR AREA DE POZOS PRINCIPAL AREA DE TRAMPA DE DIABLOS QUEMADOR (FUTURO) CASETA AYUDANTE C RACK DE INSTRUMENTOS

13 Anexos Técnicos de Concurso

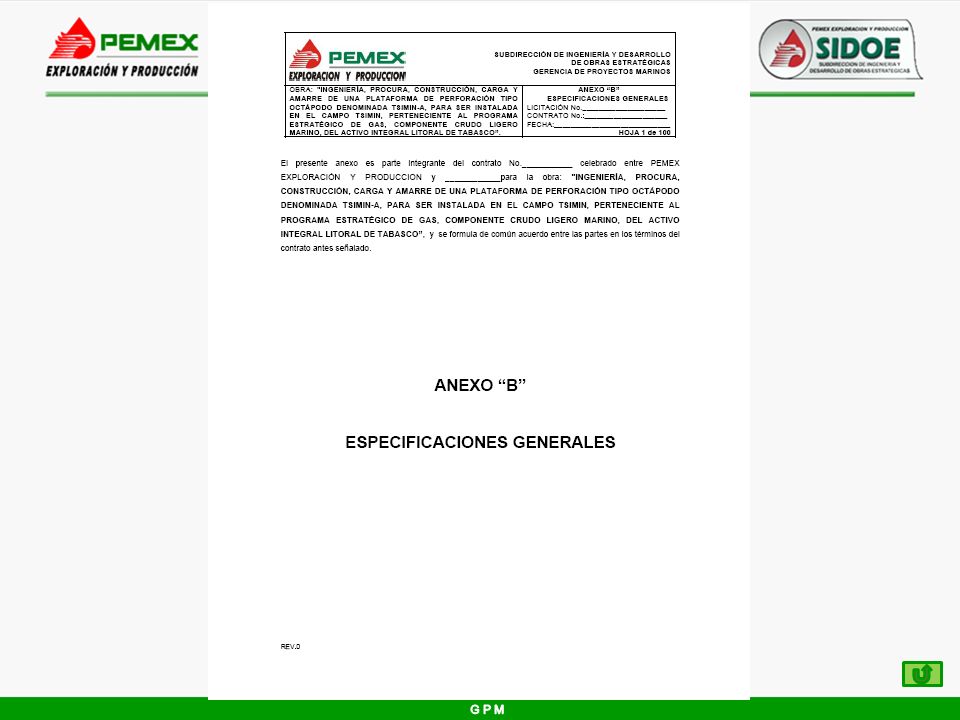

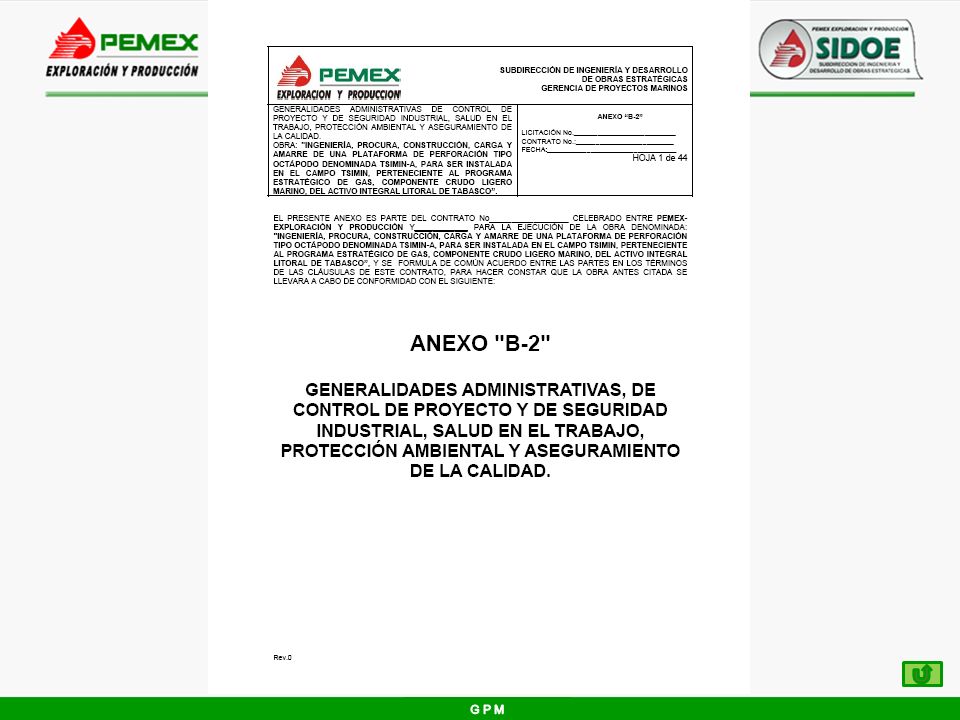

Anexo “A” Relación de Planos y Documentos Técnicos. Anexo “B” Especificaciones Generales. Anexo “B-1” Especificaciones Particulares. Anexo “B-2” Generalidades Administrativas, de Control de Proyecto Y de Seguridad Industrial, Salud en el trabajo, Protección Ambiental y Aseguramiento de la Calidad. Anexo “C” Catalogo de Conceptos. Tabla resumen de Partidas de Anexo C G P M

14 G P M

15 G P M

16 G P M

17 G P M

18 G P M

19

20

21 EXPLORACIÓN Y PRODUCCIÓN
