Plan de Desarrollo del Campo Tsimin Proyecto Crudo Ligero Marino Activo Integral Litoral de Tabasco Agosto-2010 R.

Presentaciones similares


Presentación del tema: "Plan de Desarrollo del Campo Tsimin Proyecto Crudo Ligero Marino Activo Integral Litoral de Tabasco Agosto-2010 R."— Transcripción de la presentación:

1 Plan de Desarrollo del Campo Tsimin Proyecto Crudo Ligero Marino Activo Integral Litoral de Tabasco Agosto-2010 R

2 Objetivo y Alcance Objetivo Alcance: Recuperar la reserva 2P de 208 Mmbpce, mediante el desarrollo del campo Tsimin, equivalente a 72 MMb de aceite y 667.2 MMMpcd de gas. DelimitacionesTsimin 1DL Reserva 2P208 Reserva Posible554 Número de Pozos a 2P9 Número de Pozos a Posible7 Recuperación de Pozo ExploratorioTsimin 1 Preperforación ( Con templete auxiliar)Tsimin 12 Plataformas tipo octápodo2 (A,B) Ductos28 Km. (aprox.)

3 3 Los campos Tsimin y Xux se encuentran dentro de la Región Marina Suroeste Región Marina SuroesteCampo Tsimin Ubicado aproximadamente a 70 Km. al noroeste de Dos Bocas Abarca un área total de 49.8Km 2 con tirante de agua de 14 m. Ubicado aproximadamente a 70 Km. al noroeste de Dos Bocas Abarca un área total de 49.8Km 2 con tirante de agua de 14 m. Localización y superficie CaracterísticaTsimin JSK Año descubrimiento2008 Tipo de Fluido Gas y Condensado Densidad (°API)40 Área 2P (Km2)12.8 Espesor neto (m)170 Porosidad (%)6.1 Sw (%)15.5 Tirante de agua (m)14 P Actual (Kg/cm²)823 P roc (Kg/cm²)390 Campo análogoMay JSK Qo/Qg Promedio bd/ MMpcd 4100/25 RGA878

4 SAL N S WE L. C. 5615 L. C. 5700 L. C. 6050 JerarqPozo Tsimin A Pozo Tsimin B 1122 2126 33114 4514 52656 62454 78 K38 852 K74 K 94472 K 1037 K----- 1141----- 1246 K----- Cretácico Ubicación de los octápodos A y B en el plano estructural Tsimin JSK

5 Estrategia de desarrollo Tsimin K N S WE L. C. 4900 12 SAL

6 Pronósticos de Producción Tsimin (Aceite)

7 Pronósticos de Producción Tsimin (Gas)

8 Cronograma de actividades, campo Tsimin Perforación Terminación Recuperación ESTRUCTURAPROGRAMA2009201020112012 EFMAMJJASONDEFMAMJJASONDEFMAMJJASONDEFMAMJJASOND TSIMIN A TSIMIN B OGD Tsimin A-May A OGD Tsimin B-Tsimin A 31 112 12 ESTRUCTURAPROGRAMA2013201420152016 EFMAMJJASONDEFMAMJJASONDEFMAMJJASONDEFMAMJJASOND TSIMIN A TSIMIN B 268315224 46 22 614747256 Primer Aceite 26 ESTRUCTURAPROGRAMA2017201820192020 EFMAMJJASONDEFMAMJJASONDEFMAMJJASONDEFMAMJJASOND TSIMIN A TSIMIN B 26514144 3854 37 51 14 54 Bases de usuarioIngeniería Licitación Construcción Instalación e interconexiones 1 DL

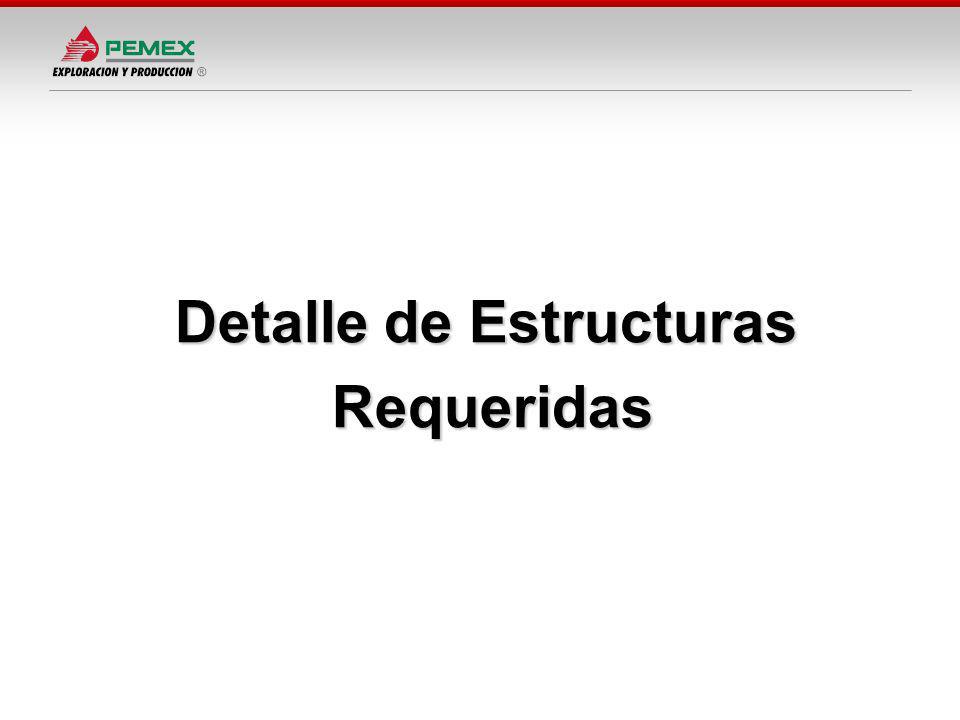

9 Detalle de Estructuras Requeridas

10 Vista en planta de la plataforma tipo Octápodo Tsimin-A A B 1234 13.716 22.000 12.192 36.576 12.000 10.000 PAÑO DE CUBIERTA SUPERIOR PRIMER FILA DE POZOS PAÑO DE CUBIERTA INFERIOR 13.090 4.412 4.572

11 Detalle de Estructuras Requeridas Isométrico Tsimin A Peso Aprox. Bahía de pozos: 124 t Incluyendo conductores: 212.65 t Tirante de agua: 14 m. Capacidad de carga: 5,500 ton. Conductores: 18 Cubierta principal: 12 Cubierta secundaria: 6 Fecha de requerimiento: Dic-2011 Pozos a recuperar Tsimin-A : 2 pozos. Número de Ductos de arribo y salida: 2 Tipo de plataforma: Perforación. Bahía de pozos secundario

12 G r a c i a s
