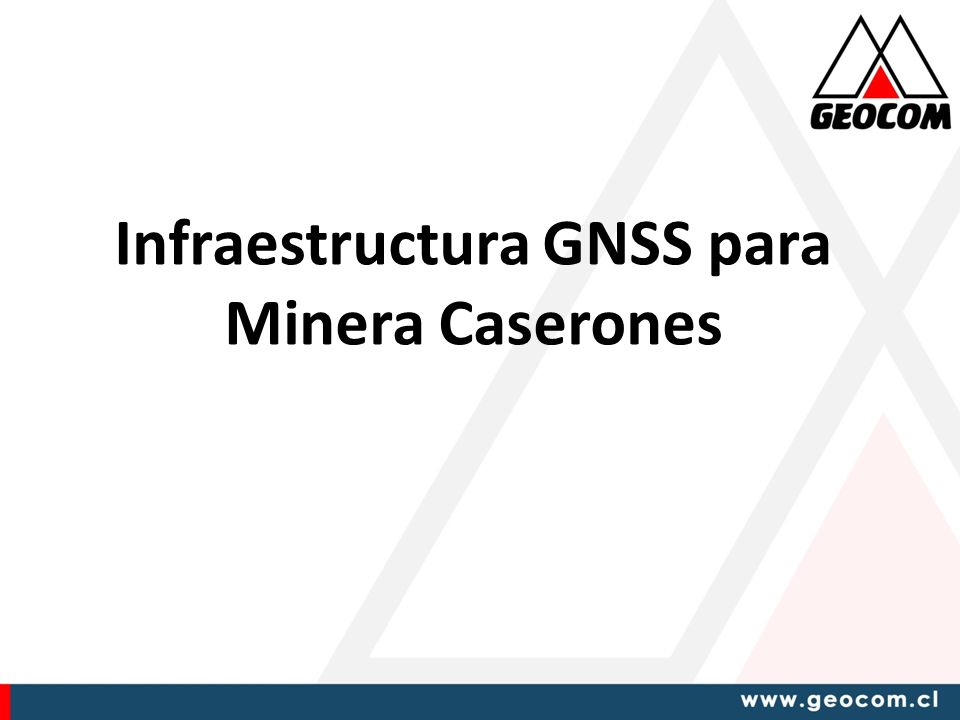

1 Infraestructura GNSS para Minera Caserones

2 ¿Cómo trabajamos hoy? Esto se hace todos los días… ¿se ha contabilizado cuanto tiempo se pierde? ¿existen problemas de seguridad asociados a subir el cerro?

3 Estación de Referencia No es una estación base convencional Recopilación de diferentes sesiones de datos Intervalo: 1 segundo Duración: 1 hora Intervalo: 1 segundo Duración: 1 hora Sesión 1 Intervalo: 15 segundos Duración: 1 día Intervalo: 15 segundos Duración: 1 día Sesión 2 Intervalo: 5 segundos Duración: 3 horas Intervalo: 5 segundos Duración: 3 horas Sesión 3 Intervalo: x segundos Duración: y horas Intervalo: x segundos Duración: y horas Sesión n Envío de correcciones diferenciales bajo diversos puertos y formatos GPRS CMRx UHF CMRx GPRS RTCM Configuración remota

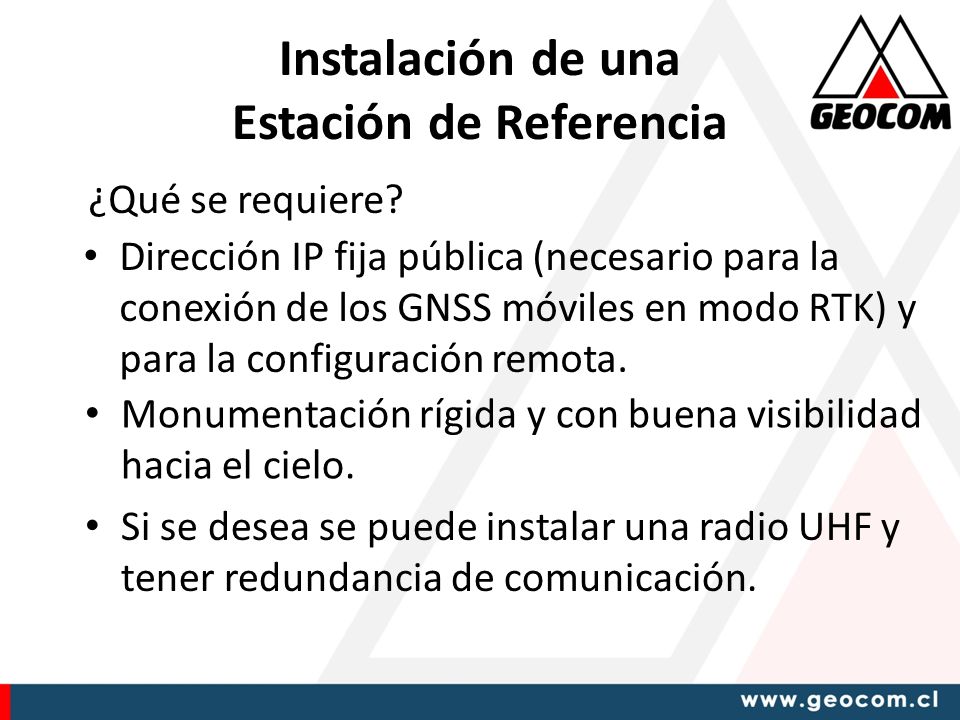

4 Instalación de una Estación de Referencia ¿Qué se requiere? Dirección IP fija pública (necesario para la conexión de los GNSS móviles en modo RTK) y para la configuración remota. Monumentación rígida y con buena visibilidad hacia el cielo. Si se desea se puede instalar una radio UHF y tener redundancia de comunicación.

5 Diagrama de instalación Conexión directa a internet mediante IP fija pública 20m de cable con instalación conveniente de antena geodésica Opcional: radio UHF para envío de correcciones diferenciales Correcciones diferenciales vía internet Configuración remota Descarga de archivos directa Computador Oficina Antena geodésica NetR9 Radio UHF RJ45 Internet (red empresa) GNSS móvil Correcciones diferenciales vía UHF INTERNET

6

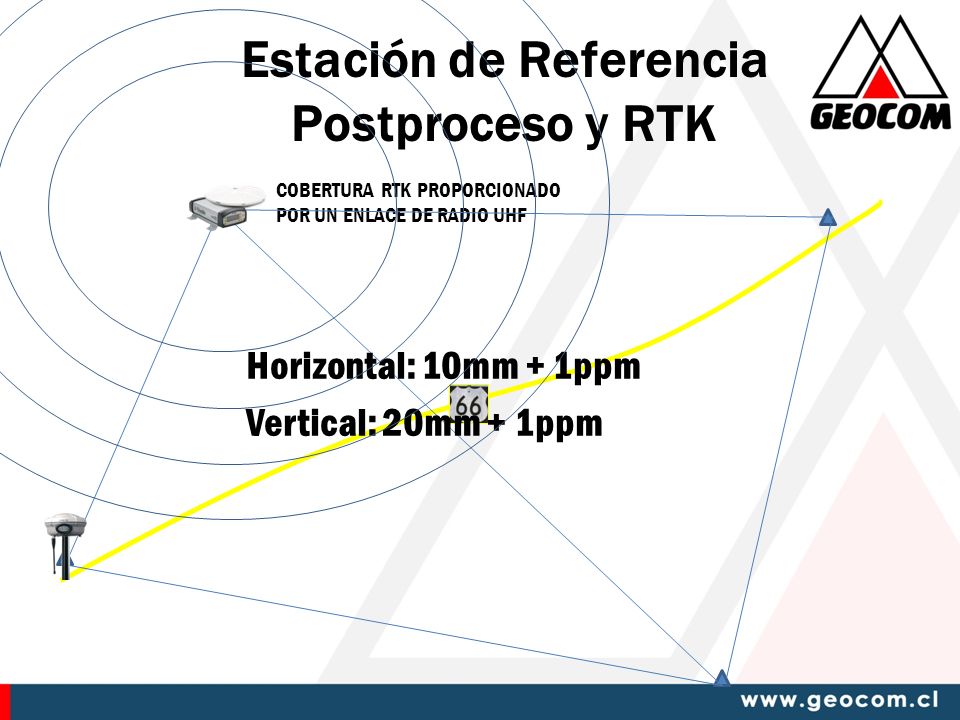

7 Estación de Referencia Postproceso y RTK COBERTURA RTK PROPORCIONADO POR UN ENLACE DE RADIO UHF Horizontal: 10mm + 1ppm Vertical: 20mm + 1ppm

8 ¿Cómo vincular un sistema de coordenadas topográficas con GNSS? PROYECCIÓN CARTOGRÁFICA BAJO SIRGAS PROYECCIÓN CARTOGRÁFICA BAJO PSAD56 SUPERFICIE TOPOGRÁFICA RADIO DE CURVATURA SIRGAS RADIO DE CURVATURA PSAD56 PLANO TOPOGRÁFICO

9 Poblar con puntos de control el área operacional, se busca representatividad. Puntos de control: Coordenadas en SIRGAS y en el sistema de coordenadas topográficas Importante: Establecer las precisiones que se desean alcanzar Definir el área operacional que se desee cubrir con GNSS Calibrar la zona: Cálculo de parámetros de transformación para las componentes horizontal y vertical. e = Tx + a·E + b·N n = Ty - b·E + a·N H = h – (c 1 + c 2 ·E + c 3 ·N) ¿Cómo vincular un sistema de coordenadas topográficas con GNSS?

10
