1 Soluciones para Minería Codelco – División MMH 2012

2 Agenda Estaciones Totales – Mecánicas – Servoasistidas – Espacial VX GPS/GNSS - Estaciones de Referencia Señales modernizadas Soluciones Bentley - Soluciones Cad, Ing. Civil, minería, Plantas Industriales.

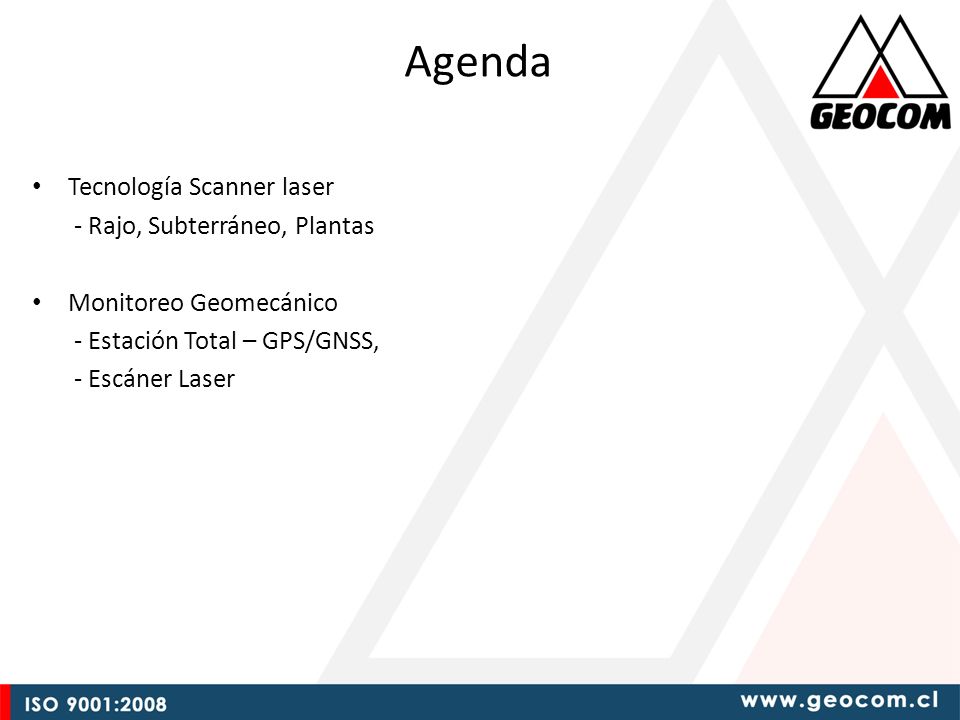

3 Agenda Tecnología Scanner laser - Rajo, Subterráneo, Plantas Monitoreo Geomecánico - Estación Total – GPS/GNSS, - Escáner Laser

4 Estación Total Mecánica Movimiento desarrollado por el operador Trimble M3 2, 3 y 5 Pantalla al tacto Software bajo Windows Gráficas en pantalla Carreteras Puntero láser Plomada a elección Puerto USB - Bluetooth Liviana Trimble , 2, 3 y 5 Controlador a elección Carreteras Puntero láser Plomada a elección

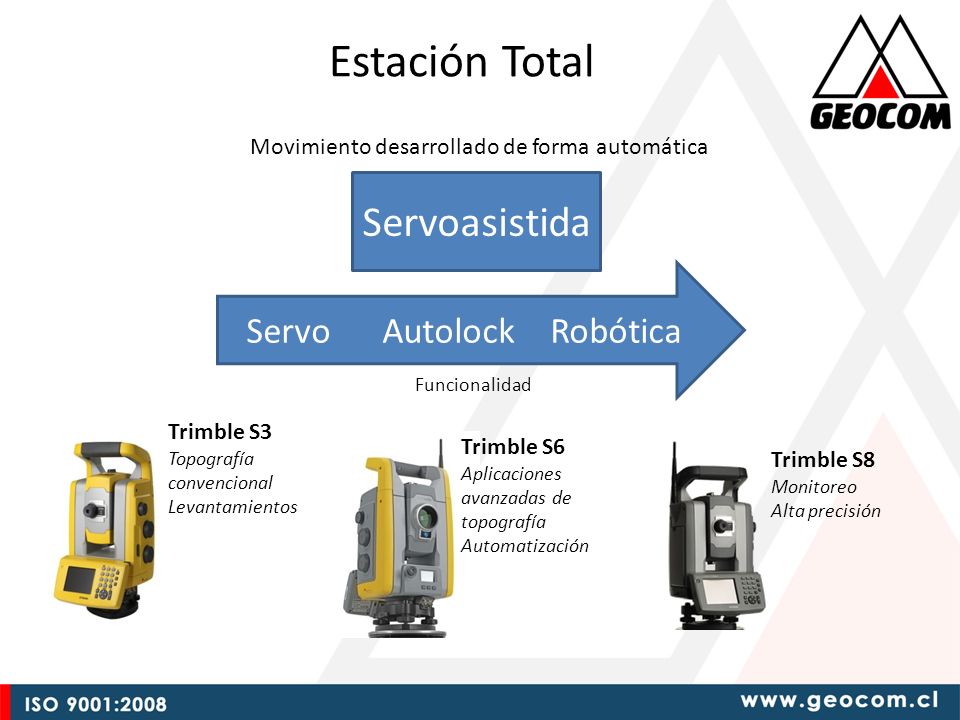

5 Estación Total Servoasistida Servo Autolock Robótica Funcionalidad Movimiento desarrollado de forma automática Trimble S3 Topografía convencional Levantamientos Trimble S6 Aplicaciones avanzadas de topografía Automatización Trimble S8 Monitoreo Alta precisión

6 Estación Espacial VX

7 Funcionalidad de estación total: mide distancias y direcciones horizontales y verticales. Funcionalidad de video e imágenes. Funcionalidad de escaneo y examinación de superficies.

8 Trimble Vision Trimble Vision permite por medio de la cámara a bordo mostrar gráficamente lo que el instrumento está viendo. Así, sobre el controlador, se definen las mallas poligonales para el escaneo y la medición de puntos topo sobre la imagen.

9 Estación de Referencia Envío de diferentes protocolos para RTK de forma simultánea (CMR+, CMRx, RTCM) sea por GPRS o UHF Configuración remota Señales modernizadas L2C y L5 GPS+GLONASS+GALILEO Posibilidad de monitoreo Inversión que puede crecer en el tiempo

10 Estación de Referencia Configuración remota Correcciones diferenciales CMRx: Exclusivamente Trimble CMR+ y otras: Trimble, otras marcas

11 Soluciones actuales – Los protocolos actuales (RTCM, CMR, etc.) no pueden ajustar las correcciones para todas las nuevas señales y satélites. Envío hacia el móvil ………… Nuevo protocolo Trimble CMRx – Diseñado para las nuevas señanles y satélites. – Optimiza el ancho de banda disponible. CMRx

12 GPS/GNSS Trimble R4 y Trimble R3: Cuando cada punto cuenta Trimble R8 y Trimble R7: Últimas innovaciones tendientes a mejorar productividad Trimble R6 y Trimble R5: Flexible, escalable, listo para todo

13 Soluciones Mapping Highly-integrated, ultra rugged tablet computer Windows® 7 Professional operating system Intel Atom 1.6 GHz processor All-in-one solution with integrated: GPS, Bluetooth®, Wi-Fi 2 digital cameras 32 GB solid state hard drive built to run large, memory-hungry applications 1 GB RAM

14 ML

15 Línea Scanner Láser Precisión PIPING Subterránea CAVIDADES Largo Alcance MONITOREO

16 MDL LASER SYSTEMS

17 Scanner Laser LMS-Z620 LMS - Z620 Medición hasta 2000m Velocidad de medición hasta puntos por segundo Interface de datos TCP/IP Uso de Notebook en terreno Resistente a uso en terreno

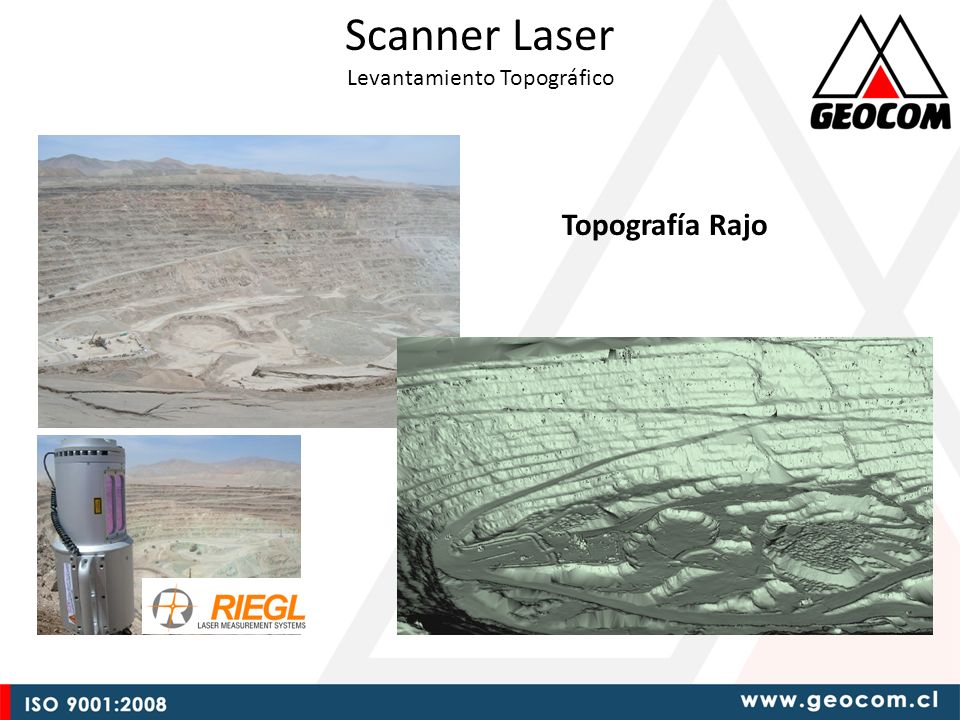

18 Scanner Laser Levantamiento Topográfico Topografía Rajo

19 VZ-1000 Exactitud 8mm Precision 5mm VZ-1000 Nuevo Equipo de RIEGL Medición hasta 1400m con un 80% Velocidad de medición hasta puntos por segundo Manejo directo en equipo, sin uso de Notebook Resistente a uso en terreno Descarga de datos mediante USB Memoria Interna 32Gb Batería Interna Peso 9.8Kg

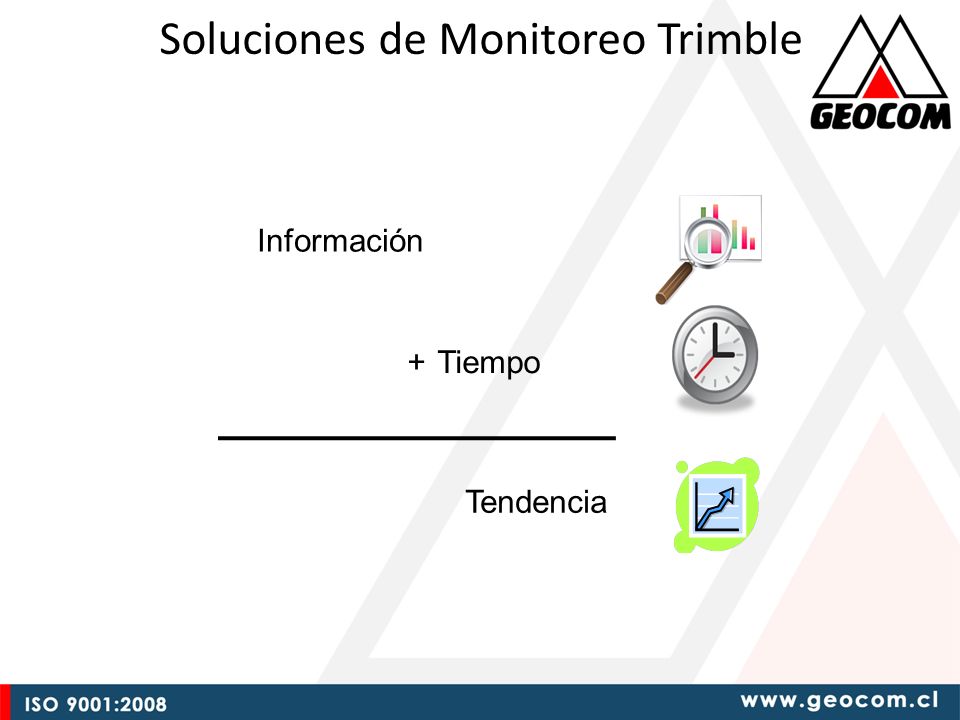

20 Soluciones de Monitoreo Trimble Información Tendencia + Tiempo

21 ¿Qué sensores utilizar? Cada trabajo requiere sensores diferentes Estaciones Totales – Posicionamiento de alta precisión – Capaz de observar varios puntos – Distancias menores a 2,5km GNSS – Cubren grandes distancias – Altas tasas de captura – Posicionamiento diferencial – Enfocados en un sólo punto

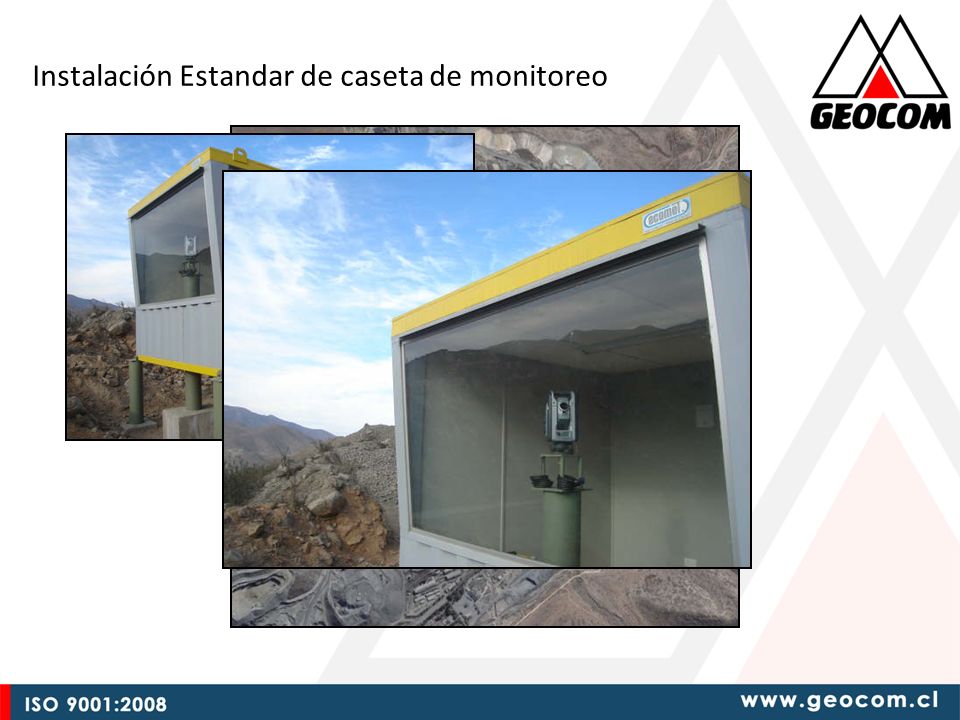

22 Instalación Estandar de caseta de monitoreo

23 Construcción de pilar para estacionamiento de la estación total

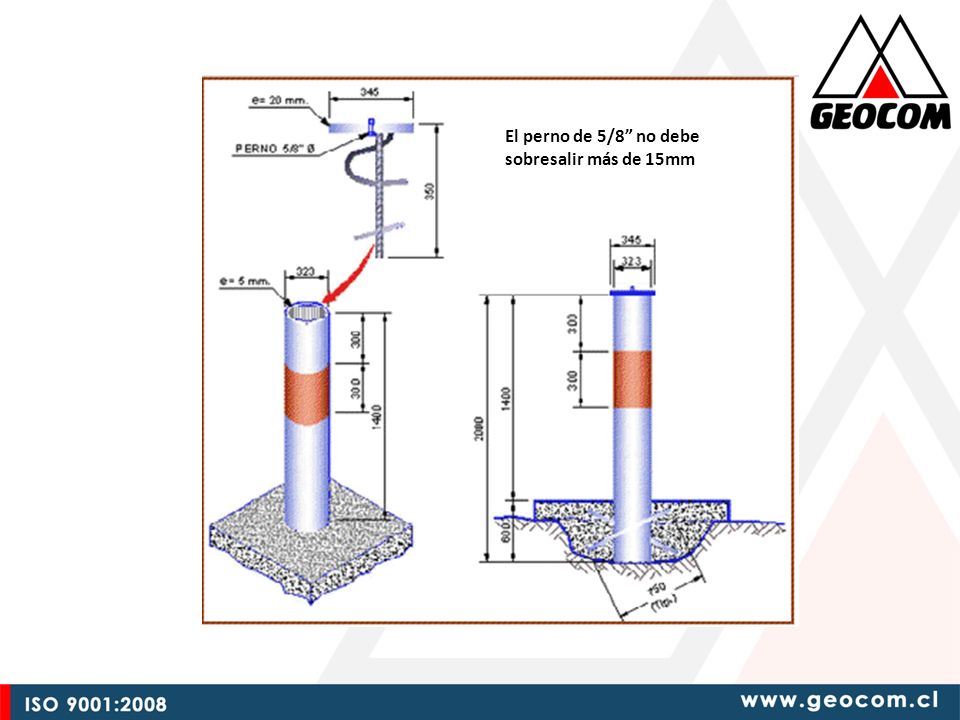

24 El perno de 5/8 no debe sobresalir más de 15mm

25 Postura de puntos de control Importante: Instalación / Tipo de prismas / Geometría

26 Instalación de la estación total: sistema de coordenadas desconocido E N h E N h Estacionamiento y orientación de la estación total: sistema de coordenadas determinado

27 Monitoreo de sectores de interés

28 ¿Puntos de control inestables? ¿Locación de la caseta inestable? Instalación de GNSS Estación de Referencia Punto fijo para el monitoreo Estacionamiento y posicionamiento de acuerdo a GNSS por medio de intersección inversa E N h

29 Flujo General Recolección de Observaciones Envío de datos (distancias inclinadas y direcciones horizontales y verticales) Cálculo de coordenadas y aplicación de correcciones Envío de mediciones y coordenadas Ajuste de red Cálculo de desplazamientos a la posición de referencia Muestra de desplazamientos al usuario Almacenamiento de desplazamientos en la base de datos

30 Módulo Web Acceso web a los resultados del monitoreo Trimble 4D Control

31 ML Scanner Laser Monitoreo de Taludes Solución compuesta por: Hardware – Sensor Laser RIEGL Z-620, VZ-1000 Software – Site Monitor, 3D Laser Mapping

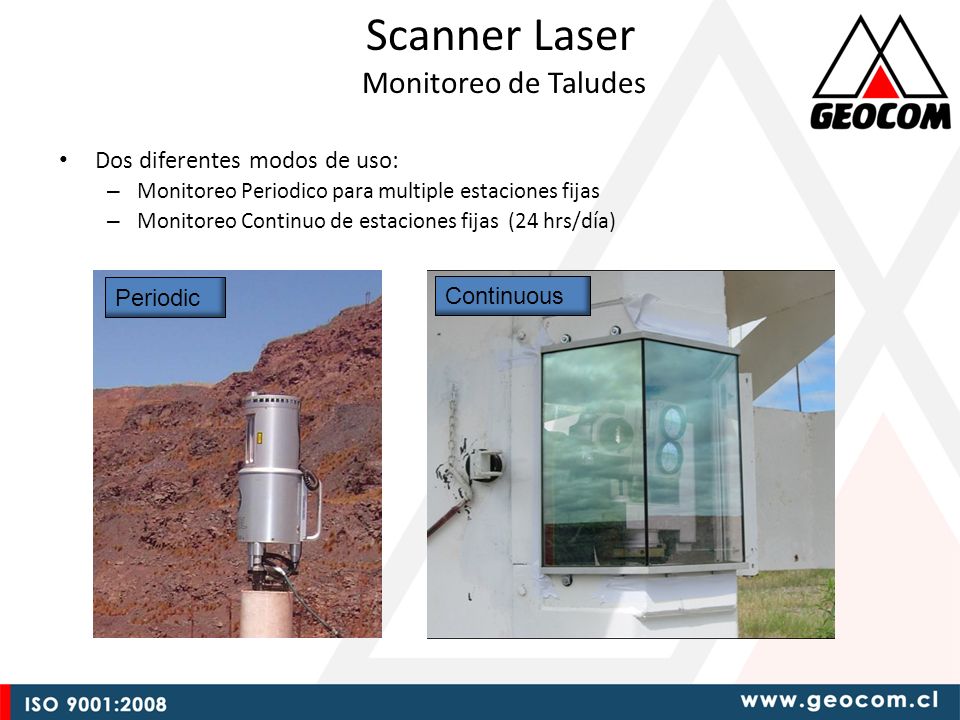

32 Scanner Laser Monitoreo de Taludes Dos diferentes modos de uso: – Monitoreo Periodico para multiple estaciones fijas – Monitoreo Continuo de estaciones fijas (24 hrs/día) Periodic Continuous

33 Scanner Laser Puesta en Estación Pit wall Monitoring area

34 Scanner Laser Monitoreo Pit wall Monitoring area Once the software has scanned the control points, the orientation of the scanner can be calculated, and the pre-defined scan window can be measured

35 Scanner Laser SiteMonitor Time series plot (at bottom of screen) is for this block of points (which is not moving and indicates repeatability of < 8mm) Displacement towards from instrument Displacement away from instrument

36 GR35 SiteMonitor Results Animated sequence: 1 day per image

37 ML ¿DUDAS O PREGUNTAS? GRACIAS POR SU TIEMPO.
