SISTEMA ECOLÓGICO PARA TEMPERATURA DE COMODIDAD LA CIENCIA DEL ENFRIAMIENTO EVAPORATIVO TRABAJANDO PARA USTED BRISA FRESCA PARA SU HOGAR O NEGOCIO.

Presentaciones similares


Presentación del tema: "SISTEMA ECOLÓGICO PARA TEMPERATURA DE COMODIDAD LA CIENCIA DEL ENFRIAMIENTO EVAPORATIVO TRABAJANDO PARA USTED BRISA FRESCA PARA SU HOGAR O NEGOCIO."— Transcripción de la presentación:

1

2 SISTEMA ECOLÓGICO PARA TEMPERATURA DE COMODIDAD LA CIENCIA DEL ENFRIAMIENTO EVAPORATIVO TRABAJANDO PARA USTED BRISA FRESCA PARA SU HOGAR O NEGOCIO

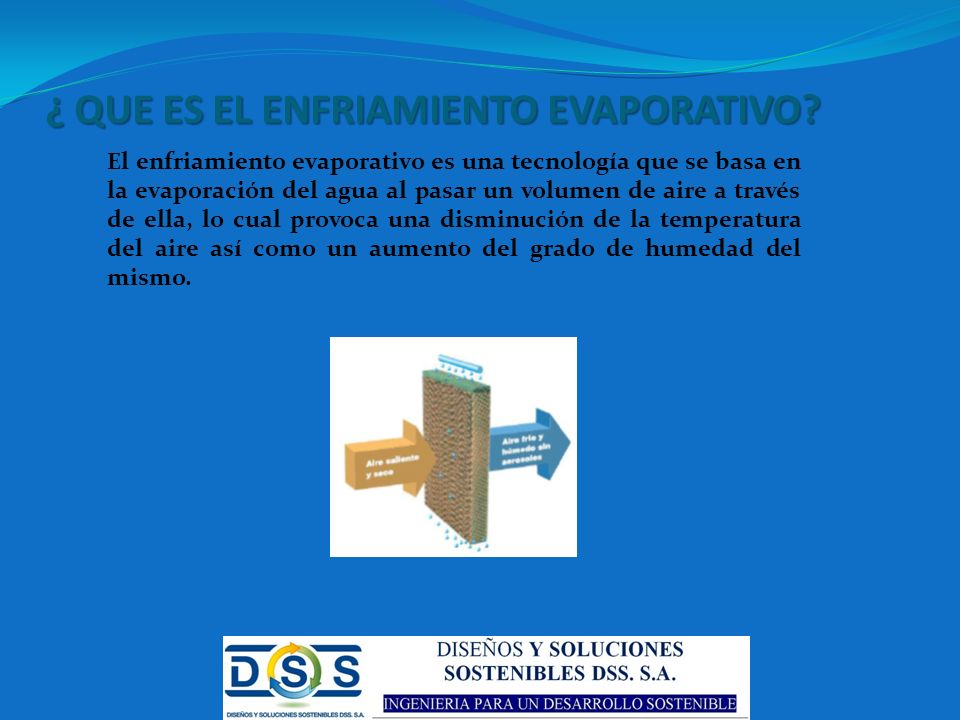

3 ¿ QUE ES EL ENFRIAMIENTO EVAPORATIVO? El enfriamiento evaporativo es una tecnología que se basa en la evaporación del agua al pasar un volumen de aire a través de ella, lo cual provoca una disminución de la temperatura del aire así como un aumento del grado de humedad del mismo.

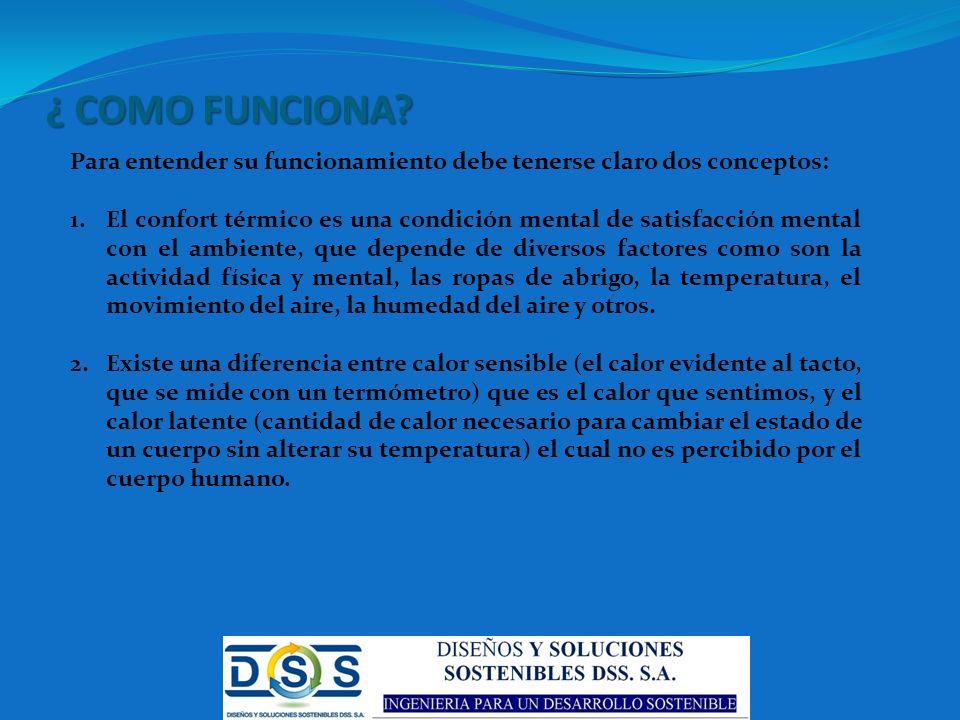

4 ¿ COMO FUNCIONA? Para entender su funcionamiento debe tenerse claro dos conceptos: 1.El confort térmico es una condición mental de satisfacción mental con el ambiente, que depende de diversos factores como son la actividad física y mental, las ropas de abrigo, la temperatura, el movimiento del aire, la humedad del aire y otros. 2.Existe una diferencia entre calor sensible (el calor evidente al tacto, que se mide con un termómetro) que es el calor que sentimos, y el calor latente (cantidad de calor necesario para cambiar el estado de un cuerpo sin alterar su temperatura) el cual no es percibido por el cuerpo humano.

5 ¿ COMO FUNCIONA? (2) Estos dos conceptos tienen variadas implicaciones: 1.La definición de confort como una condición mental implica que no existe un índice único de confort sino más bien una zona de confort, la cual está determinada por propias del individuo (edad, sexo, etc.) y por condiciones culturales. 2.Es posible modificar el índice de confort atendiendo no solo a la temperatura sino a otras variables como la humedad relativa, el viento, etc. (La relación entre estos factores se muestran en los diagramas psicométricos).

6 ¿ COMO FUNCIONA? (3)

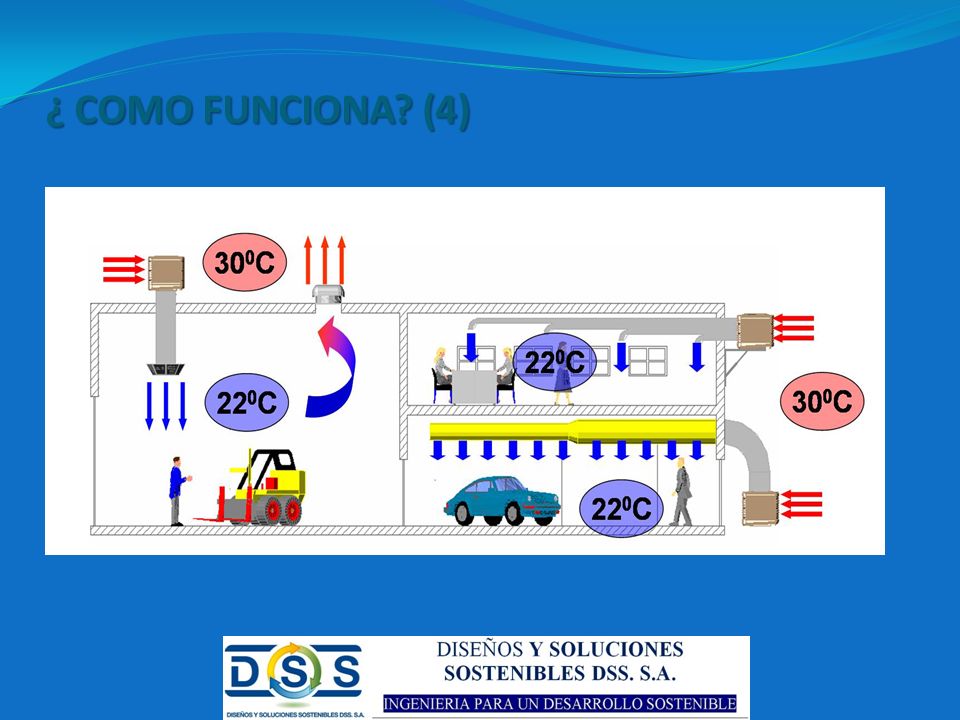

7 ¿ COMO FUNCIONA? (4)

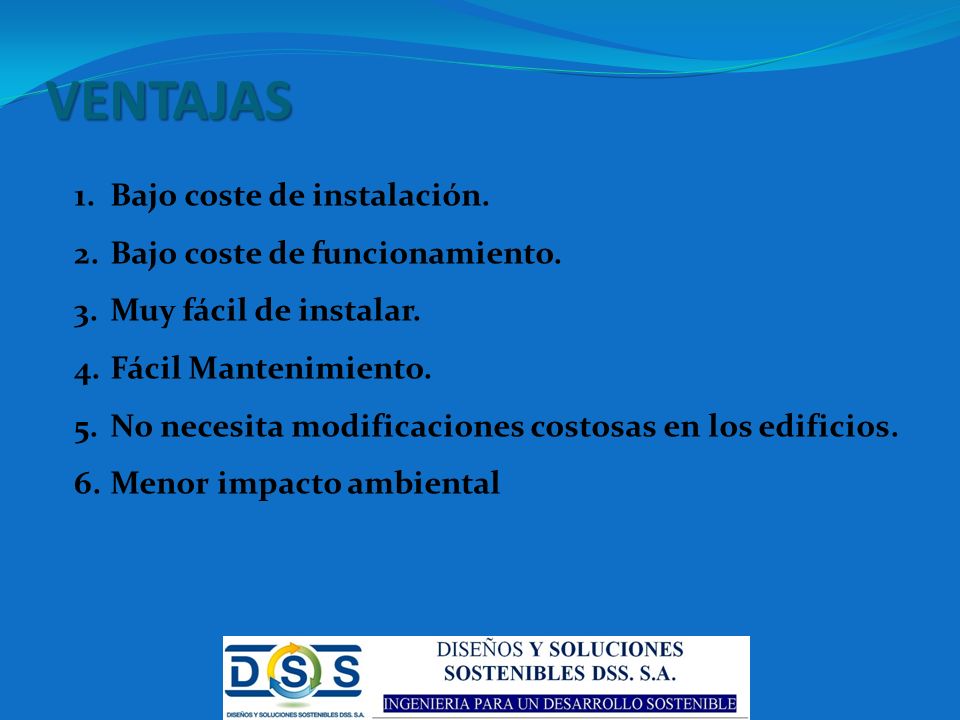

8 VENTAJAS 1.Bajo coste de instalación. 2.Bajo coste de funcionamiento. 3.Muy fácil de instalar. 4.Fácil Mantenimiento. 5.No necesita modificaciones costosas en los edificios. 6.Menor impacto ambiental

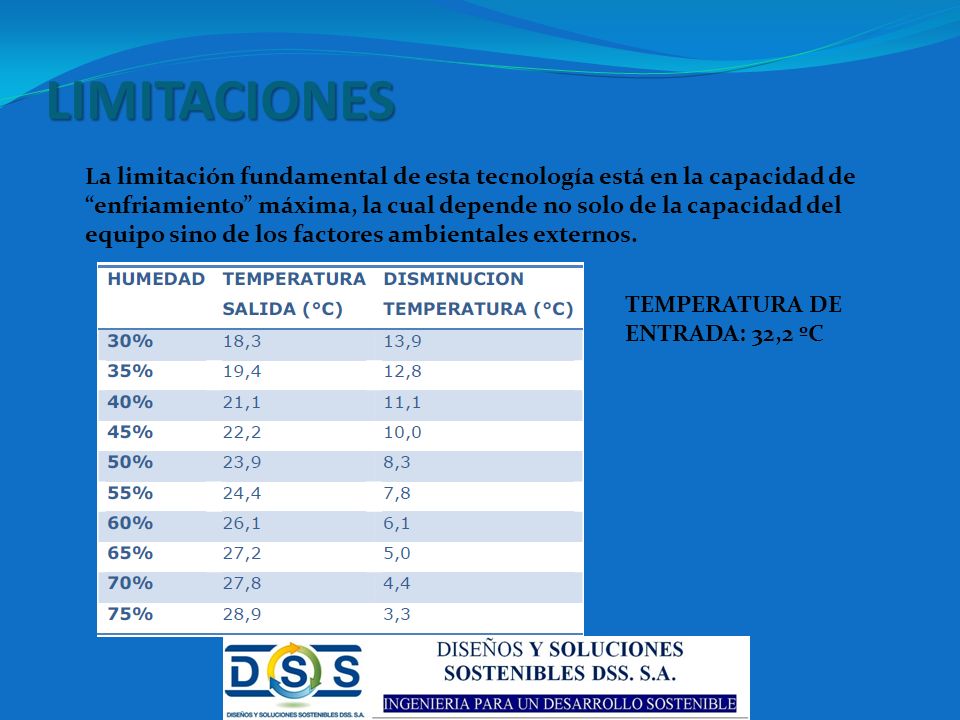

9 LIMITACIONES La limitación fundamental de esta tecnología está en la capacidad de enfriamiento máxima, la cual depende no solo de la capacidad del equipo sino de los factores ambientales externos. TEMPERATURA DE ENTRADA: 32,2 ºC

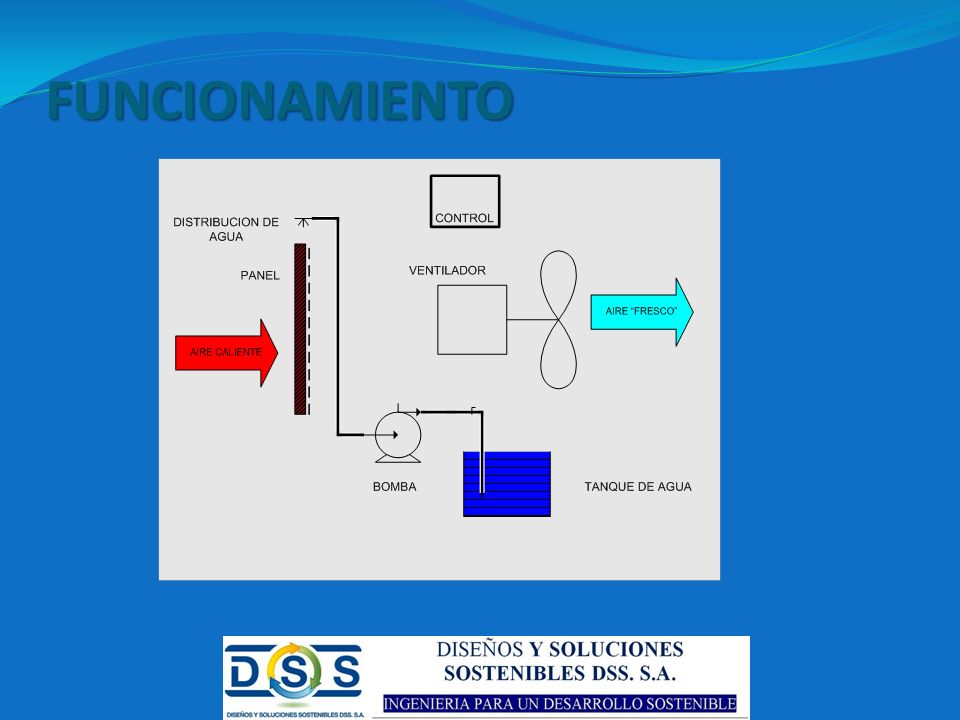

10 FUNCIONAMIENTO

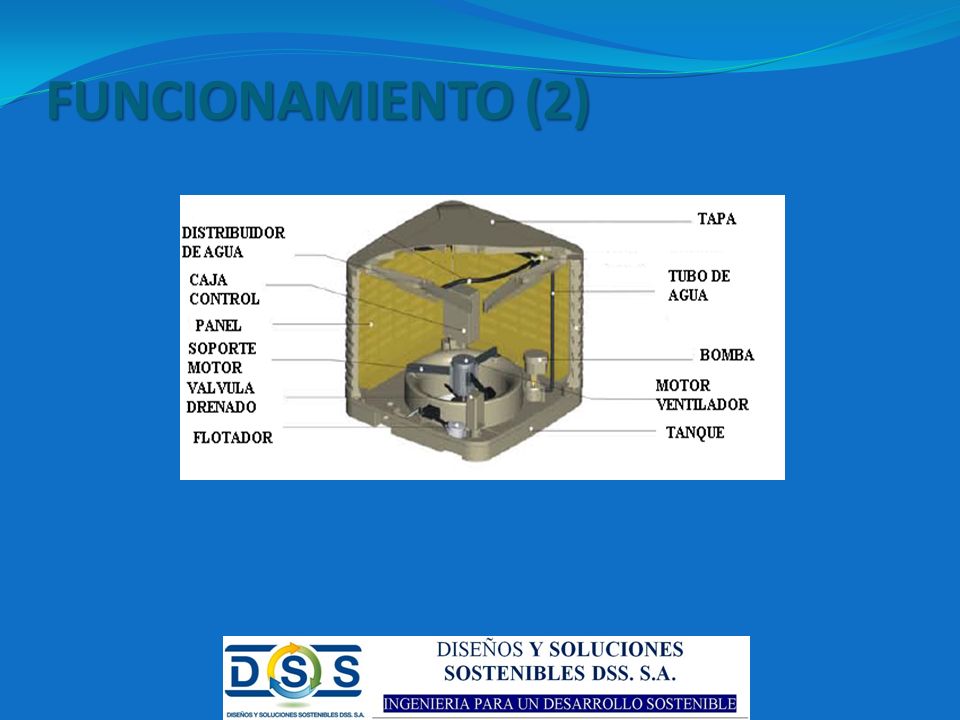

11 FUNCIONAMIENTO (2)

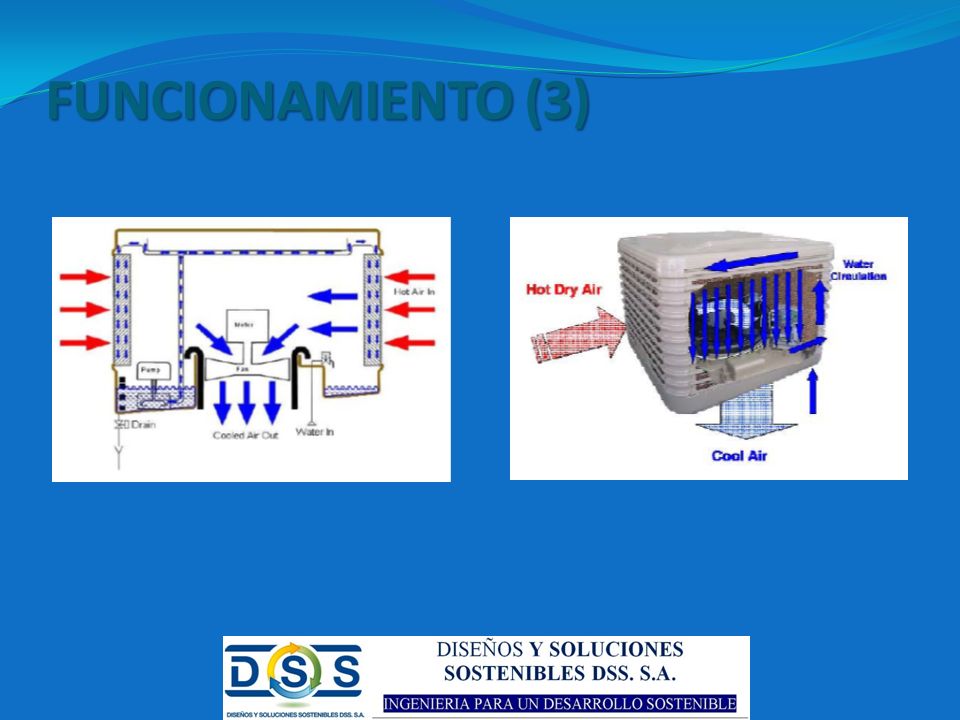

12 FUNCIONAMIENTO (3)

13 AIRE ACONDICIONADO

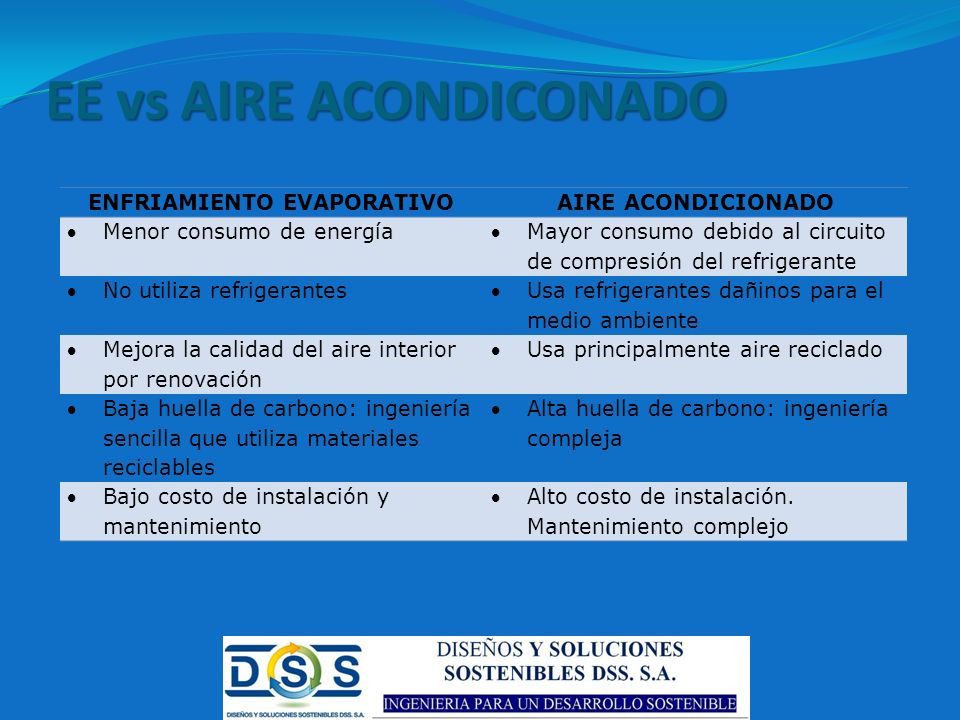

14 EE vs AIRE ACONDICONADO ENFRIAMIENTO EVAPORATIVOAIRE ACONDICIONADO Menor consumo de energía Mayor consumo debido al circuito de compresión del refrigerante No utiliza refrigerantes Usa refrigerantes dañinos para el medio ambiente Mejora la calidad del aire interior por renovación Usa principalmente aire reciclado Baja huella de carbono: ingeniería sencilla que utiliza materiales reciclables Alta huella de carbono: ingeniería compleja Bajo costo de instalación y mantenimiento Alto costo de instalación. Mantenimiento complejo

15 CARACTERÍSTICAS Capacidad: se mide en metros cúbicos por hora (o en litros por segundo ó en pies cúbicos por minuto) y determina el volumen de aire que es capaz de mover por unidad de tiempo. Consumo de Agua: Determina la cantidad de agua que gasta el equipo por unidad de tiempo de funcionamiento. Normalmente se expresa en litros (o galones) por hora. Alimentación Eléctrica: Determina el tipo de conexión eléctrica a usar (voltaje, frecuencia, números de fases) y el consumo (medido en HP, KVA o A). Normalmente este consumo se encuentra entre 0.2 a 1.5 KVA.

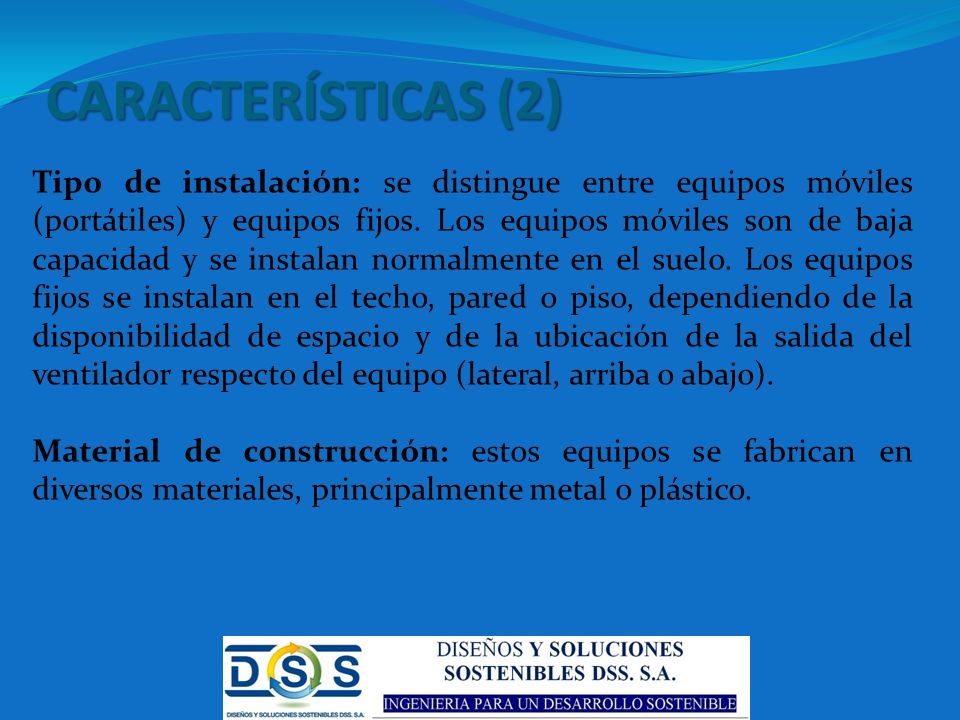

16 CARACTERÍSTICAS (2) Tipo de instalación: se distingue entre equipos móviles (portátiles) y equipos fijos. Los equipos móviles son de baja capacidad y se instalan normalmente en el suelo. Los equipos fijos se instalan en el techo, pared o piso, dependiendo de la disponibilidad de espacio y de la ubicación de la salida del ventilador respecto del equipo (lateral, arriba o abajo). Material de construcción: estos equipos se fabrican en diversos materiales, principalmente metal o plástico.

17 APLICACIONES Almacenes de productos volátiles Almacenes de productos farmacéuticos Aplicación de pinturas Artes gráficas Bingos y salas de juego Bodegas de vinos Centros comerciales Componentes electrónicos y ordenadores Discotecas Fábricas de confección Fábricas de harina Fundiciones Fábricas de papel Industria de la madera Industria agroalimentaria Museos e iglesias Naves del sector metalúrgico Sector agropecuario Sala de máquinas o cogeneración Talleres de automoción Fábricas de envases y plásticos

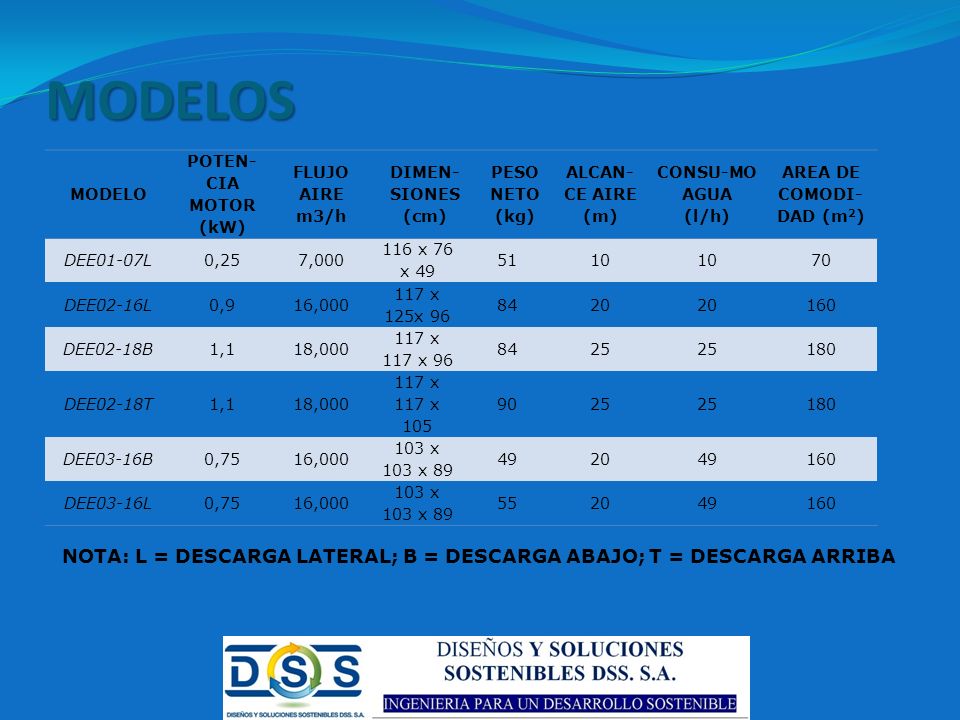

18 MODELOS MODELO POTEN- CIA MOTOR (kW) FLUJO AIRE m3/h DIMEN- SIONES (cm) PESO NETO (kg) ALCAN- CE AIRE (m) CONSU-MO AGUA (l/h) AREA DE COMODI- DAD (m 2 ) DEE01-07L0,257, x 76 x DEE02-16L0,916, x 125x DEE02-18B1,118, x 117 x DEE02-18T1,118, x 117 x DEE03-16B0,7516, x 103 x DEE03-16L0,7516, x 103 x NOTA: L = DESCARGA LATERAL; B = DESCARGA ABAJO; T = DESCARGA ARRIBA

19 MODELOS (2)

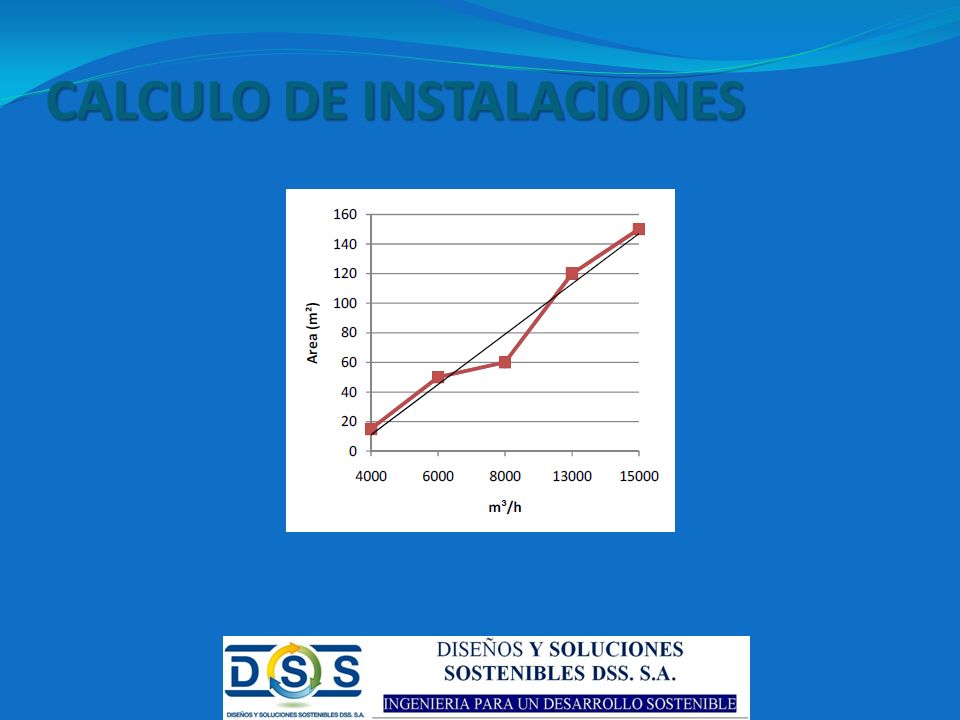

20 CALCULO DE INSTALACIONES

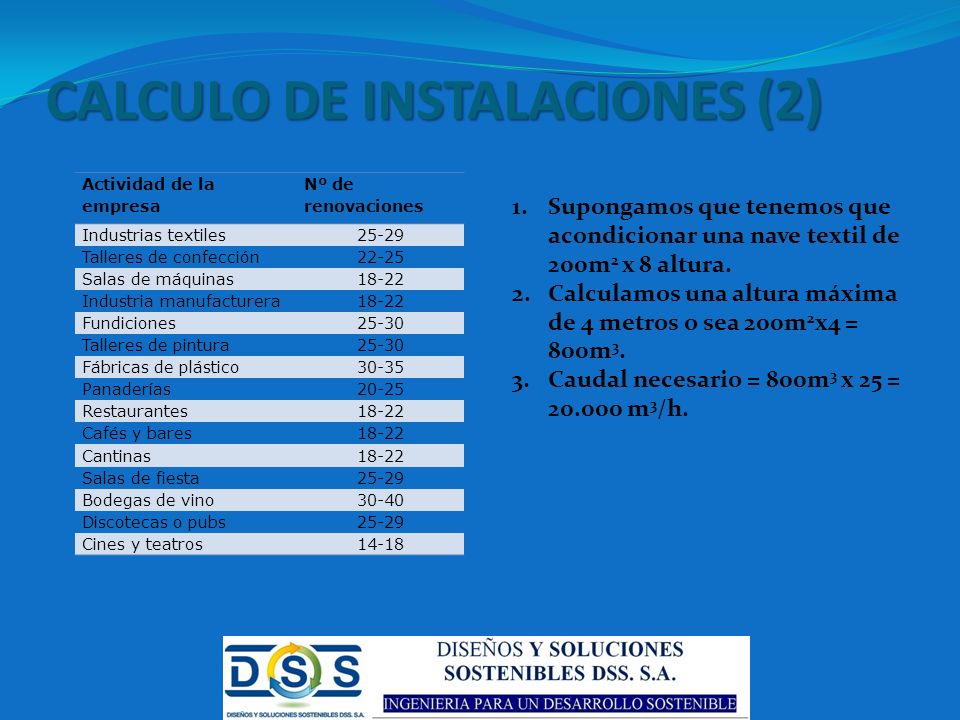

21 CALCULO DE INSTALACIONES (2) Actividad de la empresa Nº de renovaciones Industrias textiles25-29 Talleres de confección22-25 Salas de máquinas18-22 Industria manufacturera18-22 Fundiciones25-30 Talleres de pintura25-30 Fábricas de plástico30-35 Panaderías20-25 Restaurantes18-22 Cafés y bares18-22 Cantinas18-22 Salas de fiesta25-29 Bodegas de vino30-40 Discotecas o pubs25-29 Cines y teatros Supongamos que tenemos que acondicionar una nave textil de 200m 2 x 8 altura. 2.Calculamos una altura máxima de 4 metros o sea 200m 2 x4 = 800m 3. 3.Caudal necesario = 800m 3 x 25 = m 3 /h.

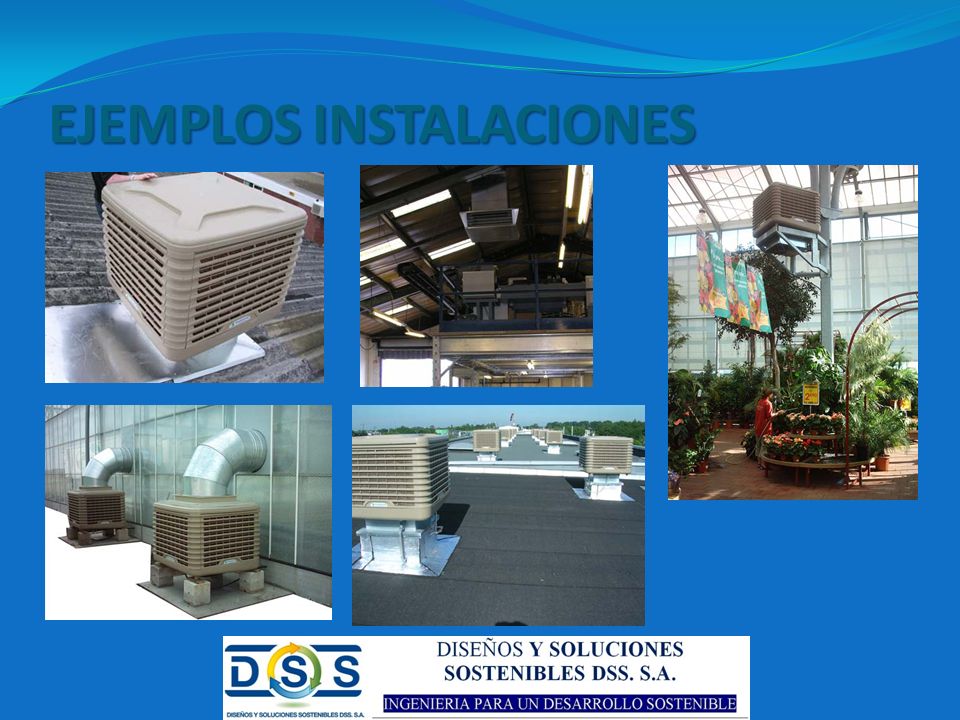

22 EJEMPLOS INSTALACIONES

23 EJEMPLOS INSTALACIONES (2)

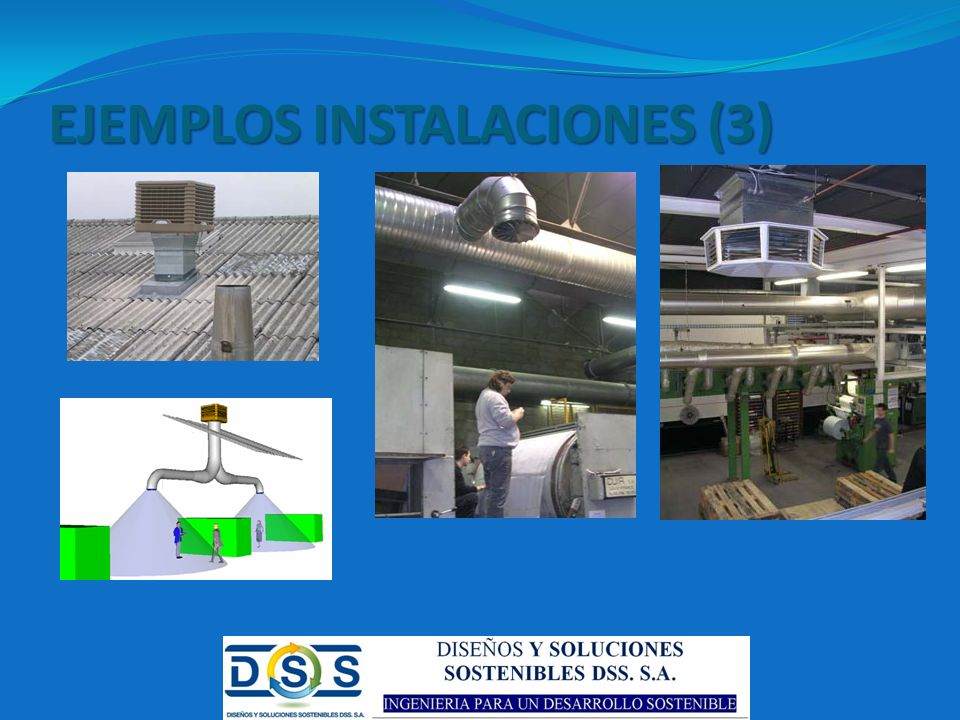

24 EJEMPLOS INSTALACIONES (3)
