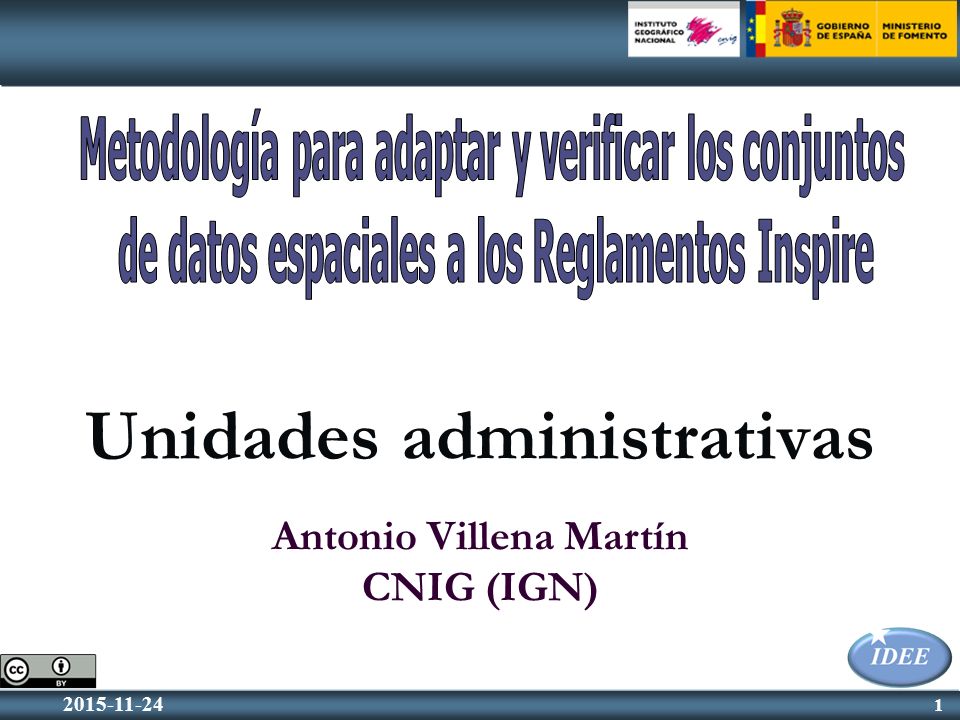

Unidades administrativas

Unidades administrativas
Antonio Villena Martín CNIG (IGN)

SIGLIM (Sistema Geográfico de Líneas Límite)

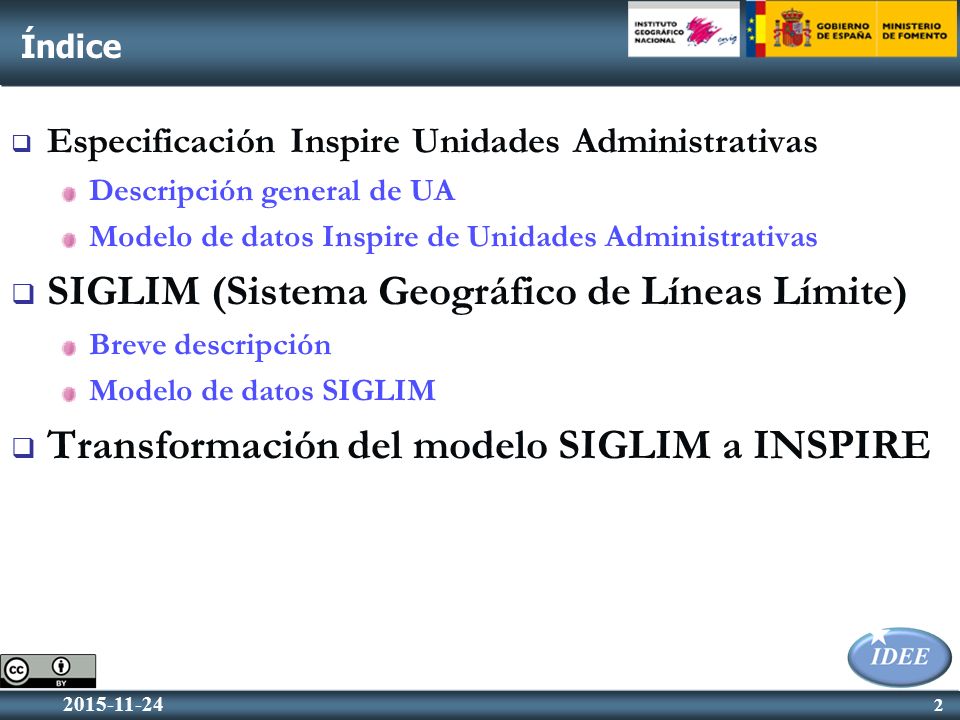

Índice Especificación Inspire Unidades Administrativas Descripción general de UA Modelo de datos Inspire de Unidades Administrativas SIGLIM (Sistema Geográfico de Líneas Límite) Breve descripción Modelo de datos SIGLIM Transformación del modelo SIGLIM a INSPIRE SIGLIM: Sistema Geográfico de Líneas Límite

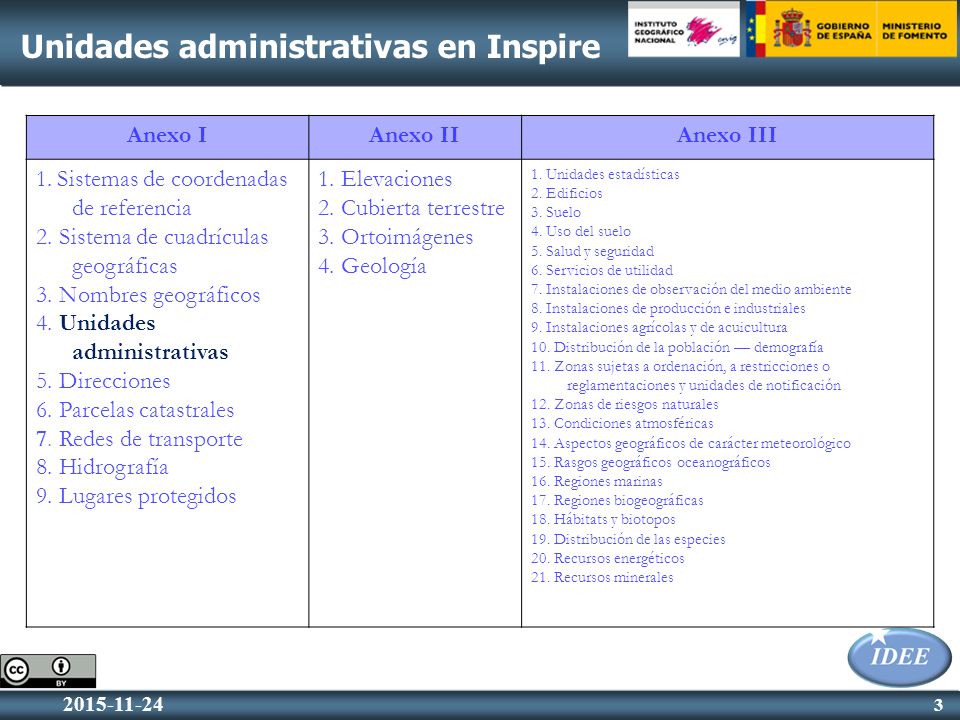

Unidades administrativas en Inspire
Anexo I Anexo II Anexo III 1. Sistemas de coordenadas de referencia 2. Sistema de cuadrículas geográficas 3. Nombres geográficos 4. Unidades administrativas 5. Direcciones 6. Parcelas catastrales 7. Redes de transporte 8. Hidrografía 9. Lugares protegidos 1. Elevaciones 2. Cubierta terrestre 3. Ortoimágenes 4. Geología 1. Unidades estadísticas 2. Edificios 3. Suelo 4. Uso del suelo 5. Salud y seguridad 6. Servicios de utilidad 7. Instalaciones de observación del medio ambiente 8. Instalaciones de producción e industriales 9. Instalaciones agrícolas y de acuicultura 10. Distribución de la población — demografía 11. Zonas sujetas a ordenación, a restricciones o reglamentaciones y unidades de notificación 12. Zonas de riesgos naturales 13. Condiciones atmosféricas 14. Aspectos geográficos de carácter meteorológico 15. Rasgos geográficos oceanográficos 16. Regiones marinas 17. Regiones biogeográficas 18. Hábitats y biotopos 19. Distribución de las especies 20. Recursos energéticos 21. Recursos minerales UA contenidas en el anexo I, es decir, son datos de referencia y por tanto constituyen el marco espacial para enlazar y localizar otro tipo de información temática como estadísticas socio económicas, medioambiental,…

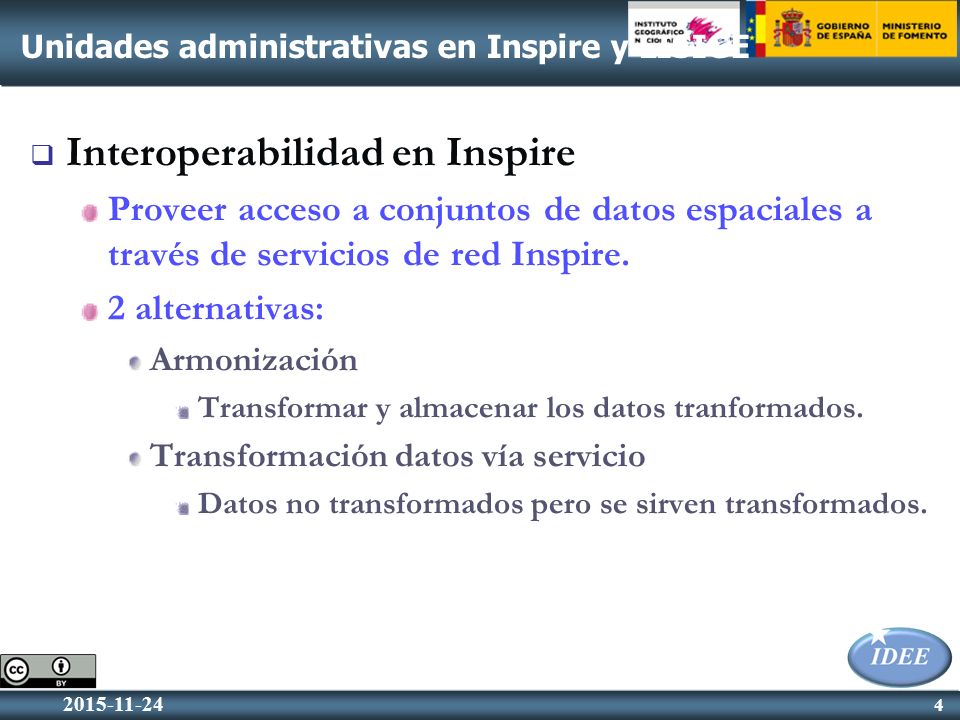

Interoperabilidad en Inspire
Unidades administrativas en Inspire y LISIGE Interoperabilidad en Inspire Proveer acceso a conjuntos de datos espaciales a través de servicios de red Inspire. 2 alternativas: Armonización Transformar y almacenar los datos tranformados. Transformación datos vía servicio Datos no transformados pero se sirven transformados.

Scope and definition of themes (AU)

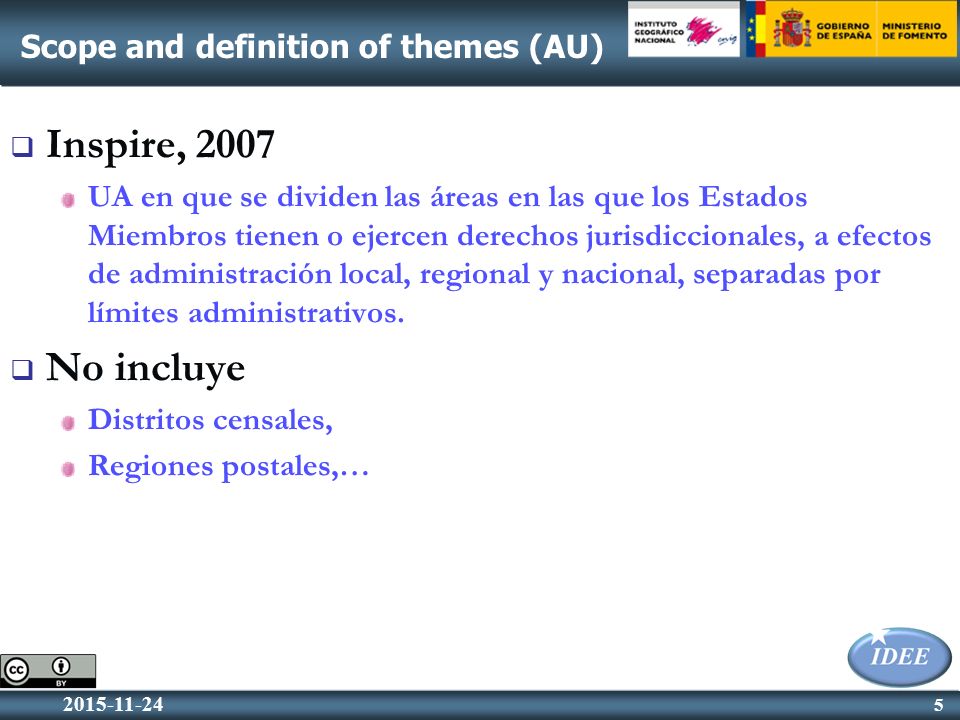

Inspire, 2007 UA en que se dividen las áreas en las que los Estados Miembros tienen o ejercen derechos jurisdiccionales, a efectos de administración local, regional y nacional, separadas por límites administrativos. No incluye Distritos censales, Regiones postales,… 5.4 Administrative units Definition: (INSPIRE, 2007) Units of administration, dividing areas where Member States have and/or exercise jurisdictional rights, for local, regional and national governance, separated by administrative boundaries. Description: Official administrative units should be provided according to the administrative levels used within each country. Each national territory is divided into administrative units. The administrative units are divided by administrative boundaries. (INSPIRE IMS, 2003) ) The definition has been interpreted not to include administrative units such as census districts, post office regions and other sector-specific regions. In the INSPIRE IMS paper such regions were included under the heading "Administrative units", but with the Council version of INSPIRE definition for this theme, using the term "jurisdictional rights", such sector and management-specific units can not be included. Administrative units and administrative boundaries form a partition of space.

Scope and definition of themes (AU)

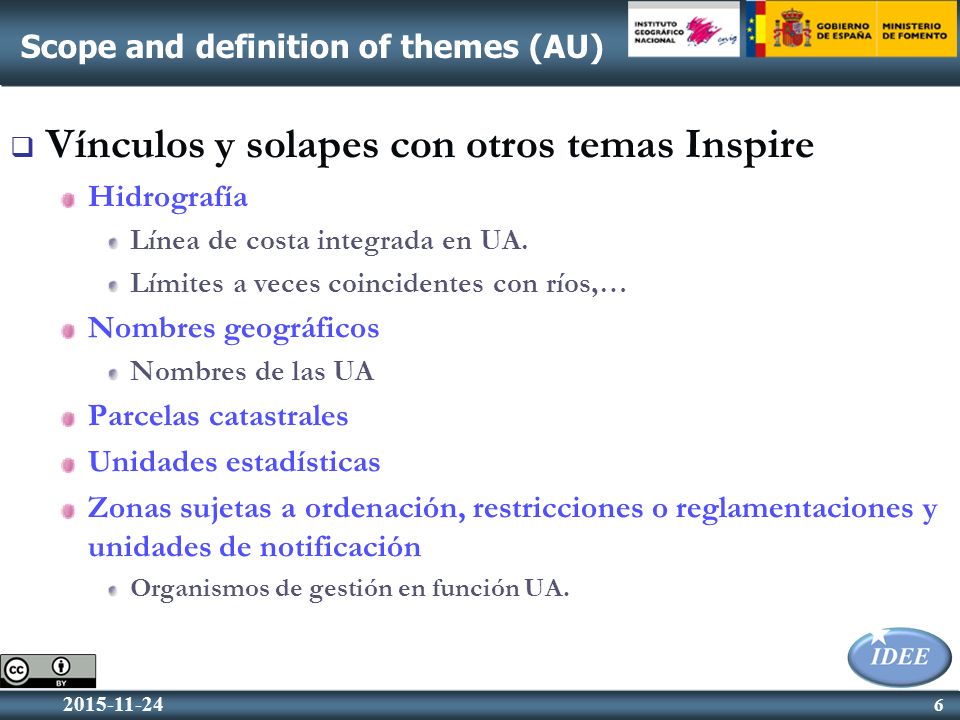

Vínculos y solapes con otros temas Inspire Hidrografía Línea de costa integrada en UA. Límites a veces coincidentes con ríos,… Nombres geográficos Nombres de las UA Parcelas catastrales Unidades estadísticas Zonas sujetas a ordenación, restricciones o reglamentaciones y unidades de notificación Organismos de gestión en función UA. Links and overlaps with other themes: The main overlaps are : • Hydrography: The coastline is an essential feature for many applications that need to differentiate between land and water areas. The coastline should be integrated in the administrative units data. Administrative boundaries may coincide watercourses or shorelines. • Geographical names: names of administrative units • Cadastral parcels: Administrative boundaries do coincide in most (but not all) cases with the boundaries of Cadastre and Land registration. • Statistical units • Area management/restriction/regulation zones. Managing bodies are often organised according to administrative units. Son zonas gestioandas, reglamentadas o utilizadas para la elaboración de informes para organismos internacionales, europeos, regionales o locales.

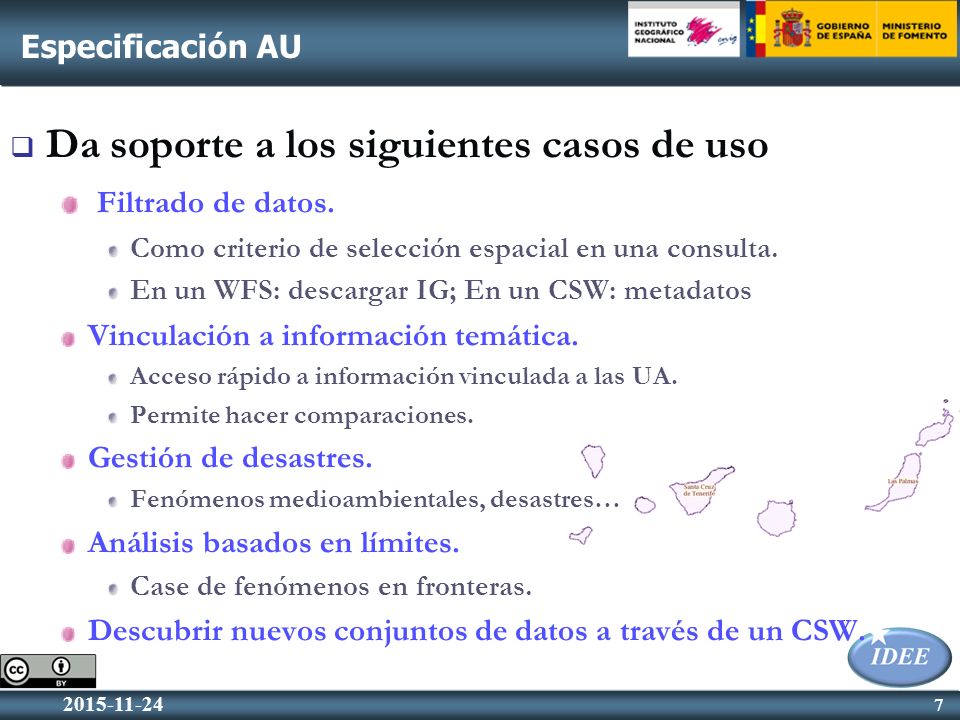

Da soporte a los siguientes casos de uso
Especificación AU Da soporte a los siguientes casos de uso Filtrado de datos. Como criterio de selección espacial en una consulta. En un WFS: descargar IG; En un CSW: metadatos Vinculación a información temática. Acceso rápido a información vinculada a las UA. Permite hacer comparaciones. Gestión de desastres. Fenómenos medioambientales, desastres… Análisis basados en límites. Case de fenómenos en fronteras. Descubrir nuevos conjuntos de datos a través de un CSW. Son localizadores de información genérica. Sus principales usos: Búsqueda y filtrado de otros datos espaciales basada en nombre o código. Enlace y publicación de información temática de un modo rápido y comparable. Encontrar las autoridades competentes por ejemplo en caso de protección medioambiental, desastres naturales,…

AU GCM GN Relaciones del Esquema de aplicación AU Especificación AU
Unidades administrativas tiene 2 esquemas de aplicación: Unidades marítimas y Unidades administrativas. Las dependencias entre esquemas de aplicación es la siguiente: AU-GN: El esquema de aplicación de Unidades administrativas utilizar el Tipo de fenómeno GeographicalName de GN. MU-AU: El esquema de aplicación de Zonas marítimas utiliza los codelist de los atributos LegalStatusValue y TechnicalStatusValue del AS de AU. AU Y MZ con GCM: ambos utilizan el paquete Base Types de GCM. IndicativeLoD: es una enumeración que se puede utilizar en los esquemas de aplicación de los diferentes temas Inspire para indicar el nivel de deatlle. La resolución asociada con cada nivel varía en función del tema de datos del que se trate. Valores de la enumeración: Euorpean, National, Regional, Local

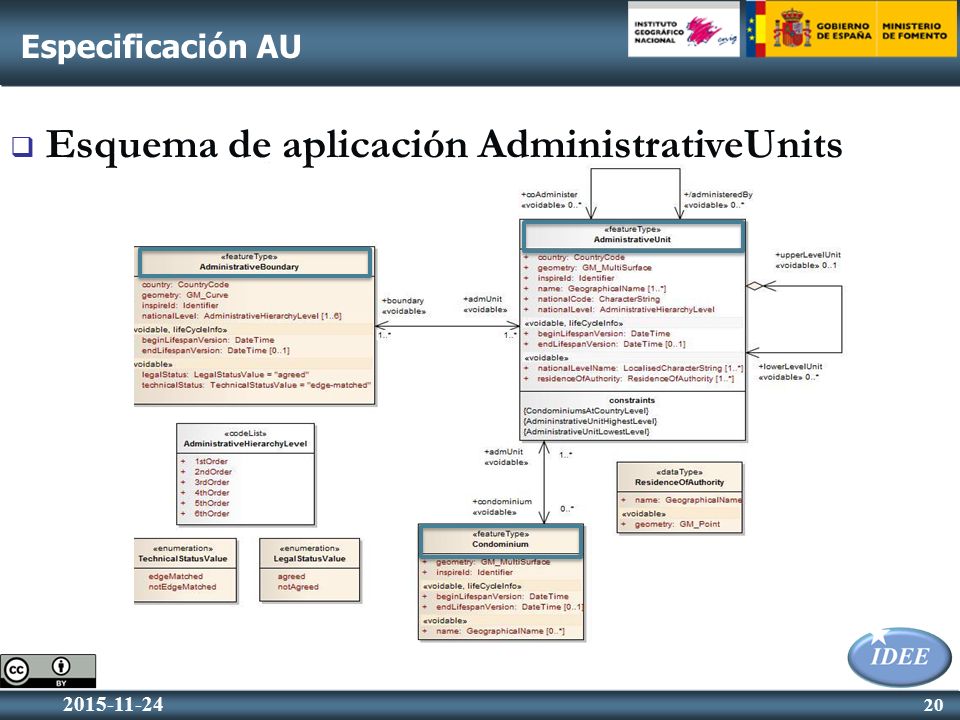

Esquema de aplicación AdministrativeUnits
Especificación AU Esquema de aplicación AdministrativeUnits La relación entre los distintos niveles unidades administrativas se representa a través de la relaciones upperLevelUnit (de menor nivel a mayor nivel, de agregación) y lowerLevelUnit (Relación de AU de nivel superior a nivel inferior).. Las unidades administrativas coadministradas (lo que en España tradicionalmente se ha llamado condominio, que es distinto al condominium de este AS) se representa con la relación coAdminister. Estas relaciones son voidables, es decir, que si existen, deben estar presentes.

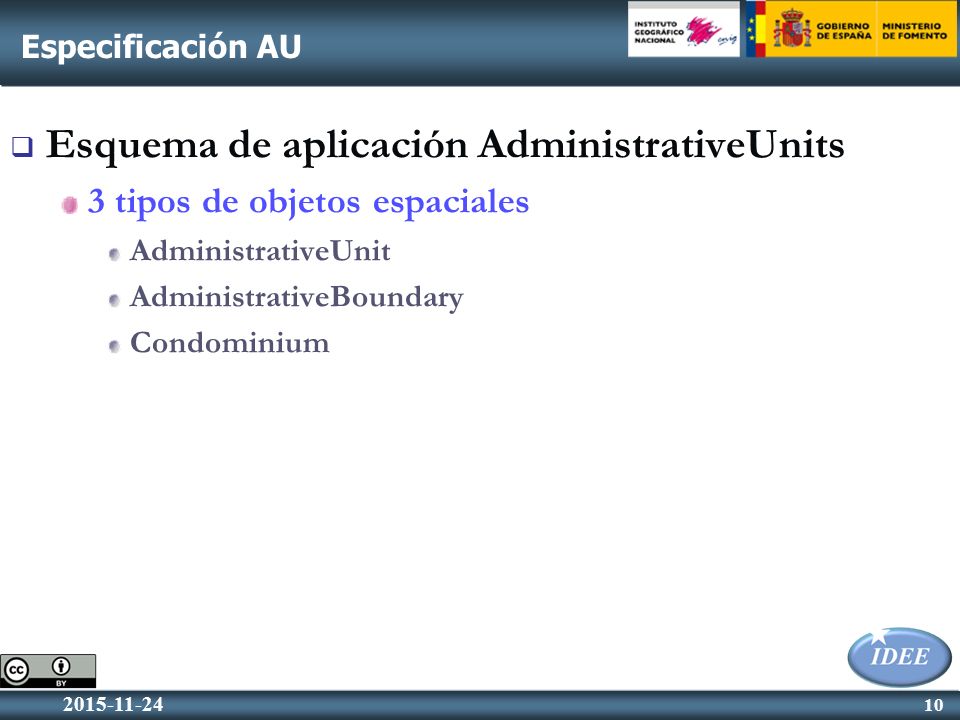

Especificación AU Esquema de aplicación AdministrativeUnits 3 tipos de objetos espaciales AdministrativeUnit AdministrativeBoundary Condominium Esquema de aplicación UA: Identifica 3 tipos de objetos espaciales (FeatureType): AdministrativeUnit, AdministrativeBoundary, Condominium. AdministrativeUnit: Objeto espacial clave dentro del modelo. cada unidad pertenece a un nivel de la jerarquía. normalmente se agregan para formar la de nivel superior. Esta división no es estrictamente jerárquica y puede derivarse a veces de relaciones semánticas para formar los niveles. AdministrativeBoundary: Límites entre unidades vecinas y sus atributos respectivos (como estado legal y técnico). Condominium: una única UA administrada por dos países. La correspondencia entre el condominio y la administración de países se representa a través de las relaciones entre los tipos de objetos espaciales AdministrativeUnit y Condominium. Este esquema soporta aquellos casos en que una UA está co-administrada y no se vincula directamente a una UA de nivel superior. En productos como EuroBoundaryMap las unidades administrativas se descomponen en subáreas como islas, etc. Esta subdivisión es el resultado de combinar información de unidades administrativas con otro tipo de información temética. No se incluye en esta especificación y se dejan para análisis cross-theme.

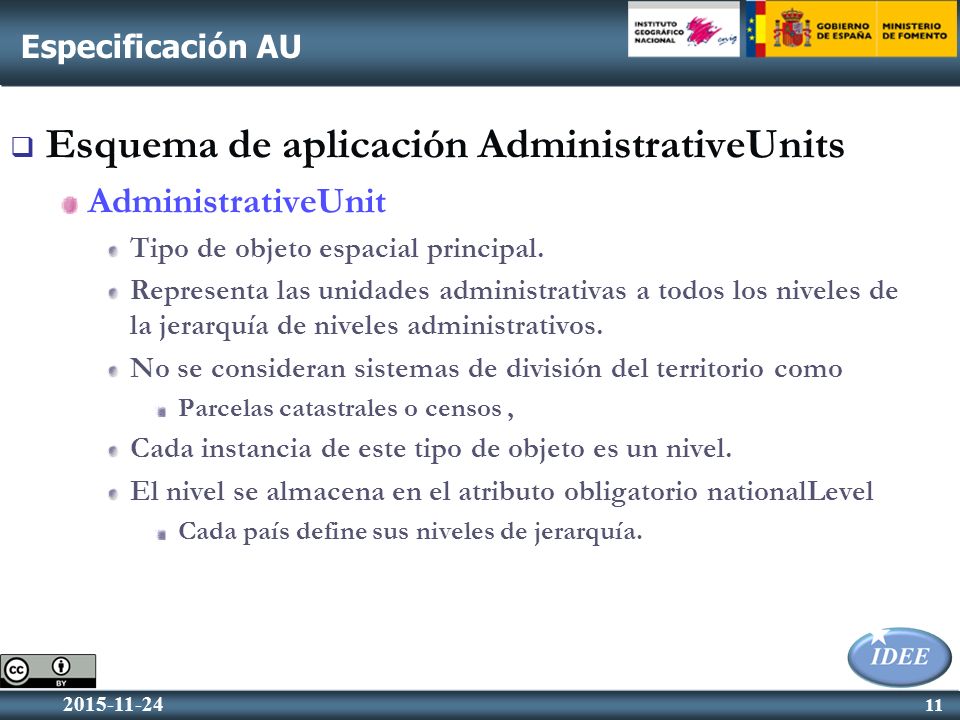

Especificación AU Esquema de aplicación AdministrativeUnits AdministrativeUnit Tipo de objeto espacial principal. Representa las unidades administrativas a todos los niveles de la jerarquía de niveles administrativos. No se consideran sistemas de división del territorio como Parcelas catastrales o censos , Cada instancia de este tipo de objeto es un nivel. El nivel se almacena en el atributo obligatorio nationalLevel Cada país define sus niveles de jerarquía. Esquema de aplicación UA: Identifica 3 tipos de objetos espaciales: AdministrativeUnit, AdministrativeBoundary, Condominium. AdministrativeUnit: Objeto espacial clave dentro del modelo. cada unidad pertenece a un nivel de la jerarquía. normalmente se agregan para formar la de nivel superior. Esta división no es estrictamente jerárquica y puede derivarse a veces de relaciones semánticas para formar los niveles. AdministrativeBoundary: Límites entre unidades vecinas y sus atributos respectivos (como estado legal y técnico). Condominium: una única UA administrada por dos países. La correspondencia entre el condominio y la administración de países se representa a través de las relaciones entre los tipos de objetos espaciales AdministrativeUnit y Condominium. Este esquema soporta aquellos casos en que una UA está co-administrada y no se vincula directamente a una UA de nivel superior. En productos como EuroBoundaryMap las unidades administrativas se descomponen en subáreas como islas, etc. Esta subdivisión es el resultado de combinar información de unidades administrativas con otro tipo de información temética. No se incluye en esta especificación y se dejan para análisis cross-theme.

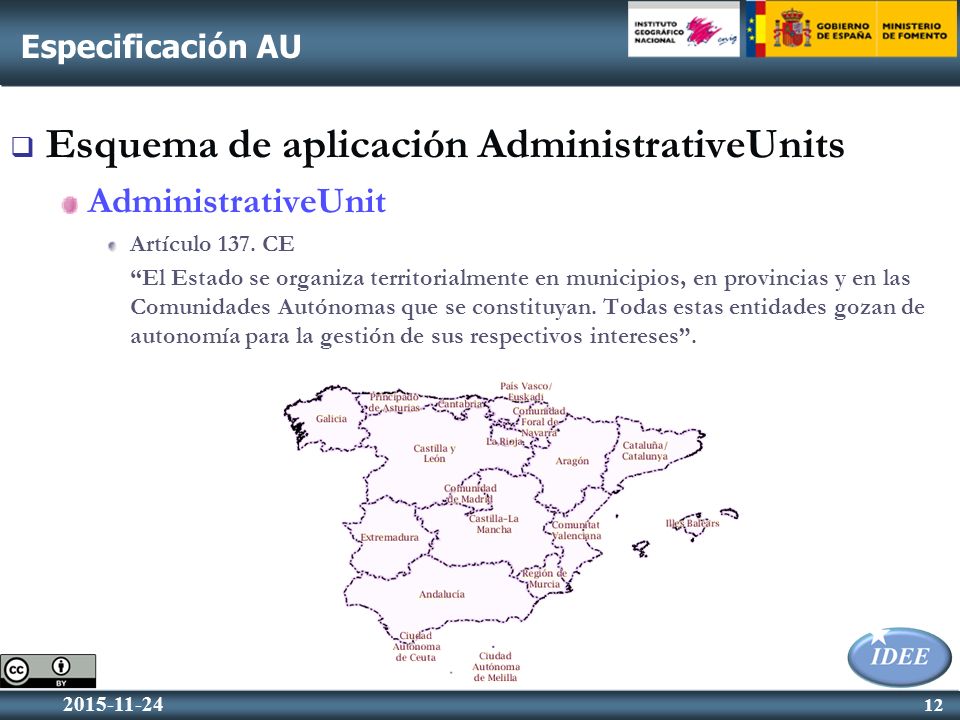

Especificación AU Esquema de aplicación AdministrativeUnits AdministrativeUnit Artículo 137. CE “El Estado se organiza territorialmente en municipios, en provincias y en las Comunidades Autónomas que se constituyan. Todas estas entidades gozan de autonomía para la gestión de sus respectivos intereses”.

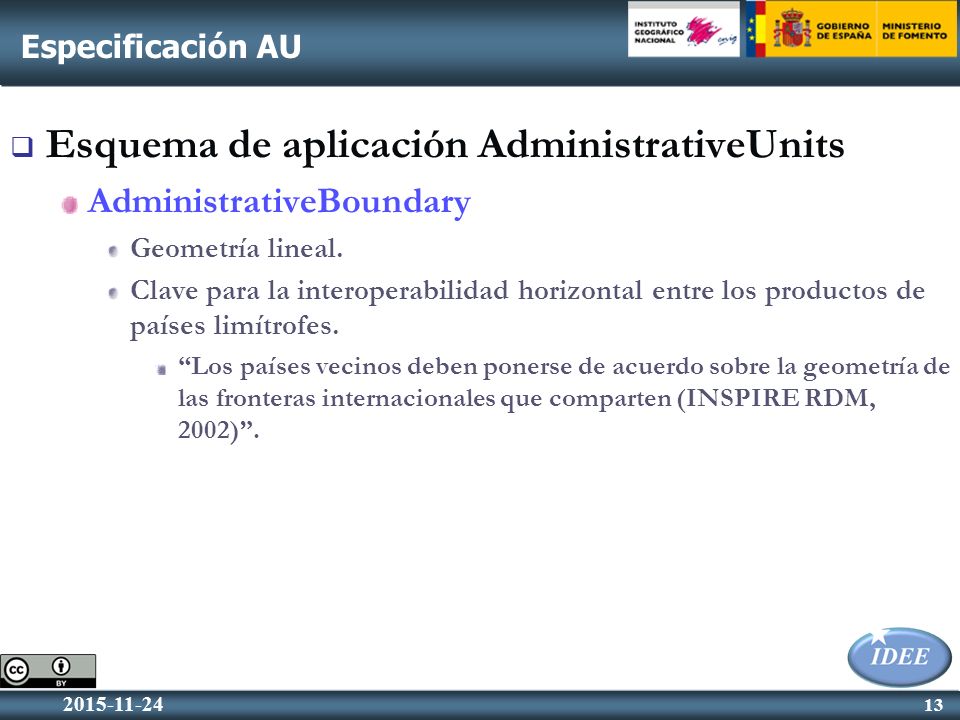

Especificación AU Esquema de aplicación AdministrativeUnits AdministrativeBoundary Geometría lineal. Clave para la interoperabilidad horizontal entre los productos de países limítrofes. “Los países vecinos deben ponerse de acuerdo sobre la geometría de las fronteras internacionales que comparten (INSPIRE RDM, 2002)”. Rdm: Reference Data and Metadata

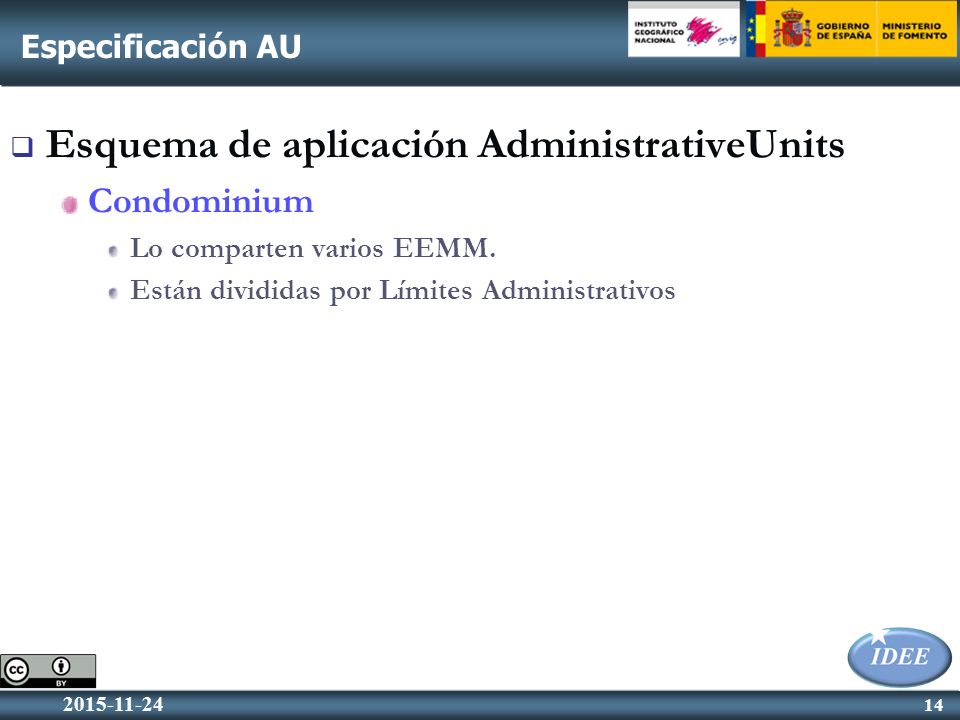

Especificación AU Esquema de aplicación AdministrativeUnits Condominium Lo comparten varios EEMM. Están divididas por Límites Administrativos

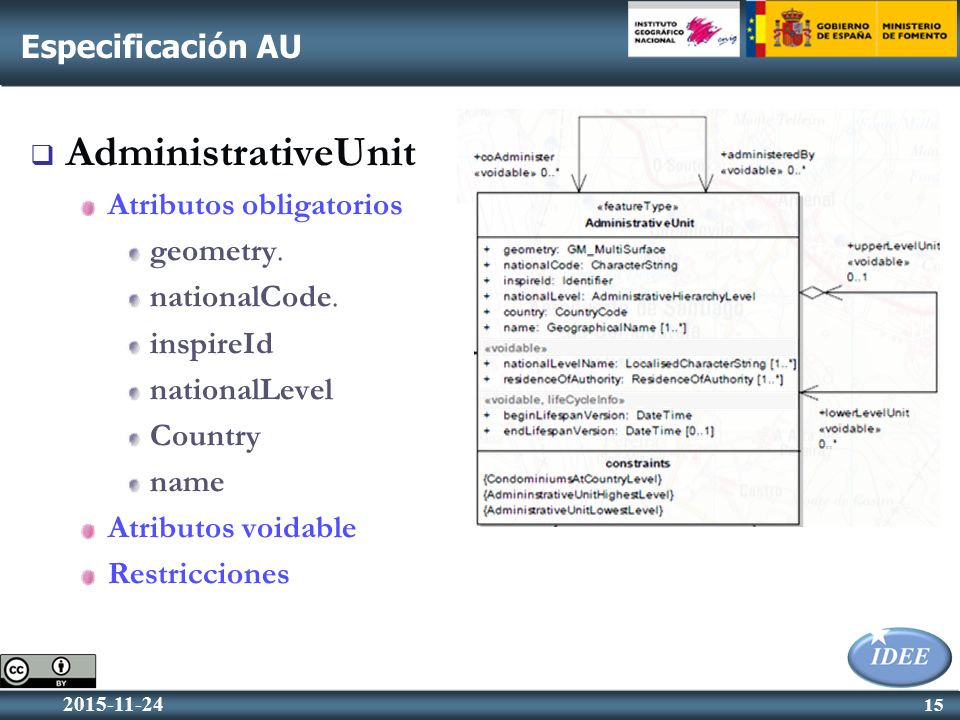

AdministrativeUnit Especificación AU Atributos obligatorios geometry.
nationalCode. inspireId nationalLevel Country name Atributos voidable Restricciones AdministrativeUnit: - Las relaciones entre unidades se representan en el esquema a través de los roles de asociación upperLevelUnit y lowerLevelUnit (unidades de un nivel superior a otro inferior). Cada unidad excepto para aquellos de nivel más bajo, proporcionará la relación a sus unidades de nivel más bajo. Los roles de asociación coAdminister y administeredBy sirven para dar soporte a aquellas situaciones en las unidades de nivel superior no se obtiene por agregación de unidades de nivel inferior. Ocurre en algunos países. Constraint: AdmininstrativeUnitHighestLevel: las unidades de más alto nivel no pueden asociarse con unidades de un nivel superior. Constraint: AdministrativeUnitLowestLevel las unidades de más bajo nivel no pueden asociarse con unidades de un nivel inferior Constraint: CondominiumsAtCountryLevel El rol de asociación condominium se aplica solo a niveles de administración de 1er orden. Requisito 4. Cada unidad administrativa, a excepción de los co administradas y la correspondiente al pais, deben estar referidas exactamente a una unidad del nivel superior de la jerarquía. Esta correspondencia debe expresarse con el rol de asociación “upperLevelUnit” Requisito5. Cada unidad administrativa, a excepción de las de nivel más bajo, deben estar referidas exactamente a una unidad del nivel inferior en la jerarquía. Esta correspondencia debe expresarse con el rol de asociación “lowerLevelUnit” Requisito 6: si una unidad administrativa es co-administrada por otras unidades administrativa se debe utilizar la asociación administerdBy; si las unidades son co-administradas.

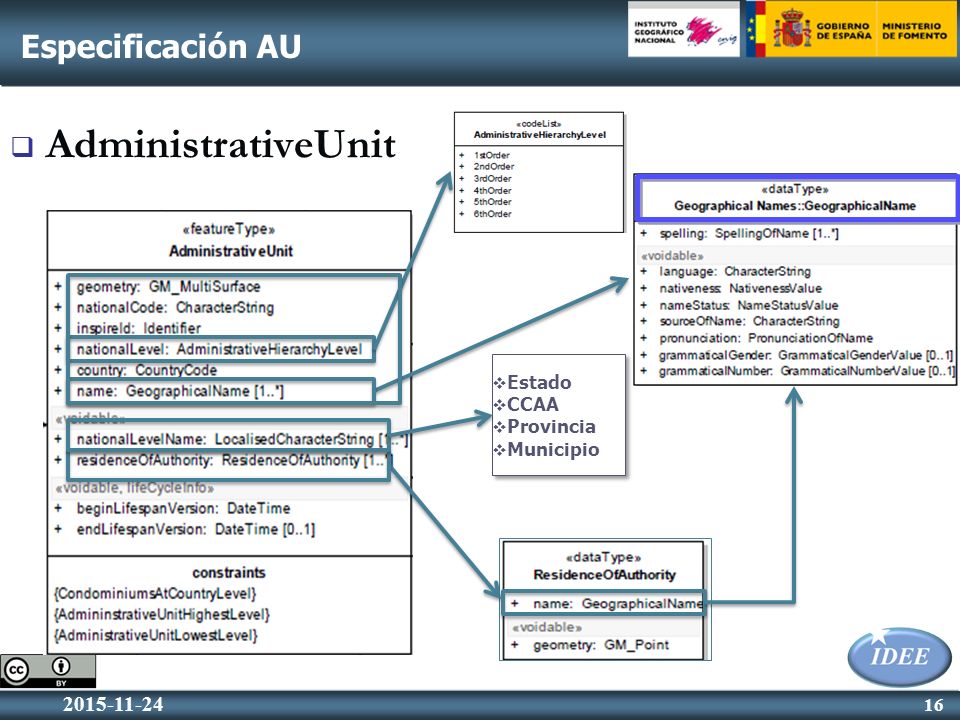

AdministrativeUnit Especificación AU Estado CCAA Provincia Municipio
geometry: representación geométrica del área correspondiente a la unidad administrativa. Es multisuperficie para representar tanto terreno continental como enclaves. nationalCode: Identificador correspondiente a la unidad administrativa en cada país. InspireId: identificador para el intercambio de datos en INSPIRE . Identificador único publicado por el organismo competente, podrá ser utilizado en aplicaciones externas para referirse al objeto espacial nationalLevel: código del nivel jerárquico administrativo de la unidad administrativa. Cada unidad pertenece a un nivel que se documenta a través del atributo obligatorio natinioalLevel. El número de niveles difiere en cada país, por ello no se fija ninguno. Country: código de 2 caracteres que identifica el país Name: Nombre geográfico oficial de la unidad administrativa proporcionado en las diferentes lenguas en las que sea oficial. Con el fin de dar soporte multilingüe a los nombre de las UA el tipo de dato es GeographicalName nationalLevelName: nombre del nivel jerárquico administrativo al que pertenece la unidad administrativa. Es de tipo LocalisedCharacterString: Tipo de dato para texto lingüistico. Es un character string con un locale. Locale: combinación de idoma y una codificación de caracteres en el que se expresan las cadenas de caracteres. LocalisedCharacterString is a character string with a locale. A locale is a combination of language, potentially a country, and a character encoding (i.e., character set) in which localised character strings are expressed. residenceOfAuthority: lugar en el que se encuentra ubicada la Autoridad Administrativa correspondiente. beguinLifespamVersion/endLifespanVersion: Información del ciclo de vida: inserción /cambio o reemplazo / eliminación del conjunto de datos espaciales.

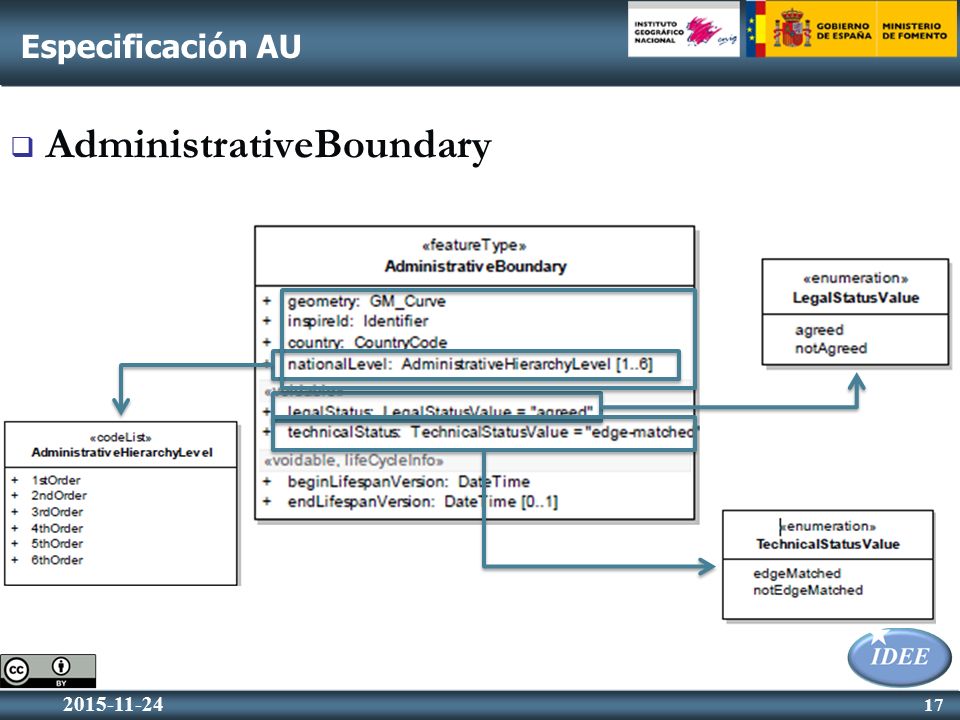

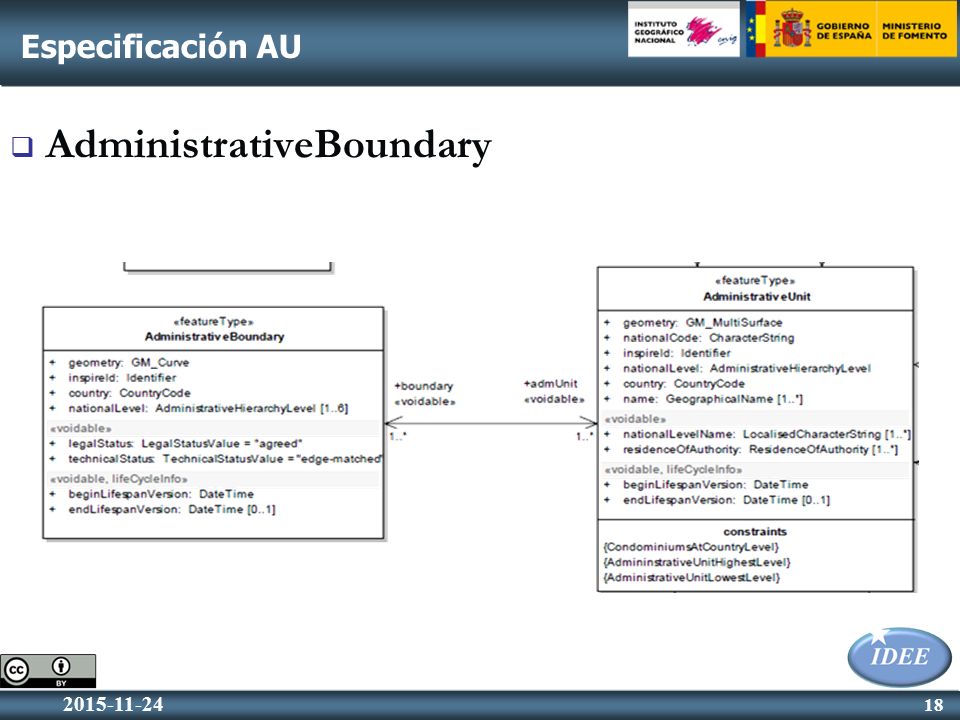

AdministrativeBoundary
Especificación AU AdministrativeBoundary Límites entre unidades vecinas, incluyendo atributos específicos de límites. geometry: representación geométrica de la línea límite. inspireId: identificador para el intercambio de datos en INSPIRE . Identificador único publicado por el organismo competente, podrá ser utilizado en aplicaciones externas para referirse al objeto espacial. Country: código de 2 caracteres que identifica el país nationalLevel: código del nivel jerárquico administrativo de la unidad administrativa. legalStatus: estatus legal de la LL. Se indica si la LL ha sido acordada (agreed) o no (not-agreed) por las unidades administrativas que separa. technicalStatus: hace referencia a que la LL de la unidad administrativa vecina ha de tener el mismo conjunto de coordenadas. beguinLifespamVersion/endLifespanVersion: Información del ciclo de vida: inserción /cambio o reemplazo / eliminación del conjunto de datos espaciales.

AdministrativeBoundary
Especificación AU AdministrativeBoundary Se define una asociación voidable entre AdministrativeUnit y AdministrativeBoundary: para establecer relaciones topológicas y semánticas que pueden ser utilizadas en consultas así como para evitar intersecciones geométricas. Requisito 8: las instancias del tipo de objeto AdministrativeUnit se corresponderán con los límites en la estructura topológica del gráfico de límites completo. Recomendación: - unidades administrativas adyacentes no deberían solapararse; No deberían haber huecos No se permiten huecos por inconsistencias geométricas. Los límites de unidades vecinas deben compartir el conjunto de coordenadas. el borde de la UA debe coincidir con los límites de A Boundary No debe haber en los límites colgados, es decir, siempre deben dividir a 2 unidades admvas.

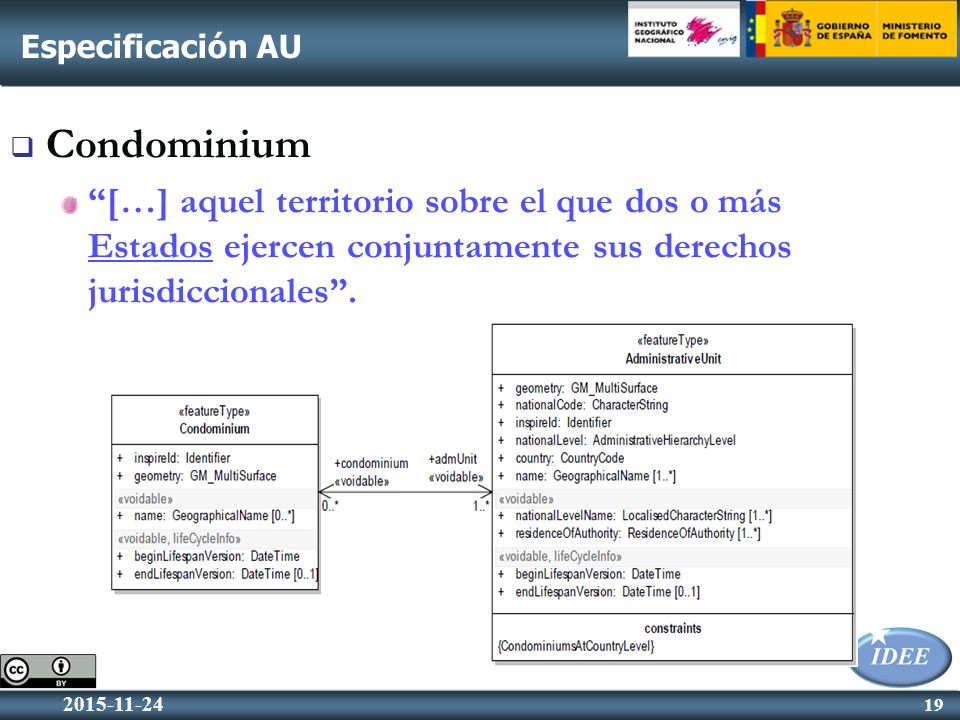

Especificación AU Condominium “[…] aquel territorio sobre el que dos o más Estados ejercen conjuntamente sus derechos jurisdiccionales”. NOTA: no se corresponden con los “condominios” gestionados en RCC. Éstos a partir de ahora reciben la notación de “Comunidades jurisdiccionales” geometry: representación geométrica de la región NUT. inspireId: identificador para el intercambio de datos en INSPIRE . Identificador único publicado por el organismo competente, podrá ser utilizado en aplicaciones externas para referirse al objeto espacial. Name: Nombre geográfico oficial de la unidad administrativa proporcionado en las diferentes lenguas en las que sea oficial. Territorio político sobre el que dos o más estados soberanos ejercen conjuntamente sus derechos jurisdiccionales sin que existe una descomposición territorial. Deben estar incluidos en los conjuntos de datos nacionales y la información sobre ellos debe ser compartida a nivel europeo. La asociación del Condominium con el AdministrativeUnit representa la conexión entre el condominio y los estados que lo administran. Requisito 9: la extensión espacial de un condominio puede no formar parte de la geometría que representa la extensión espacial de una UA.

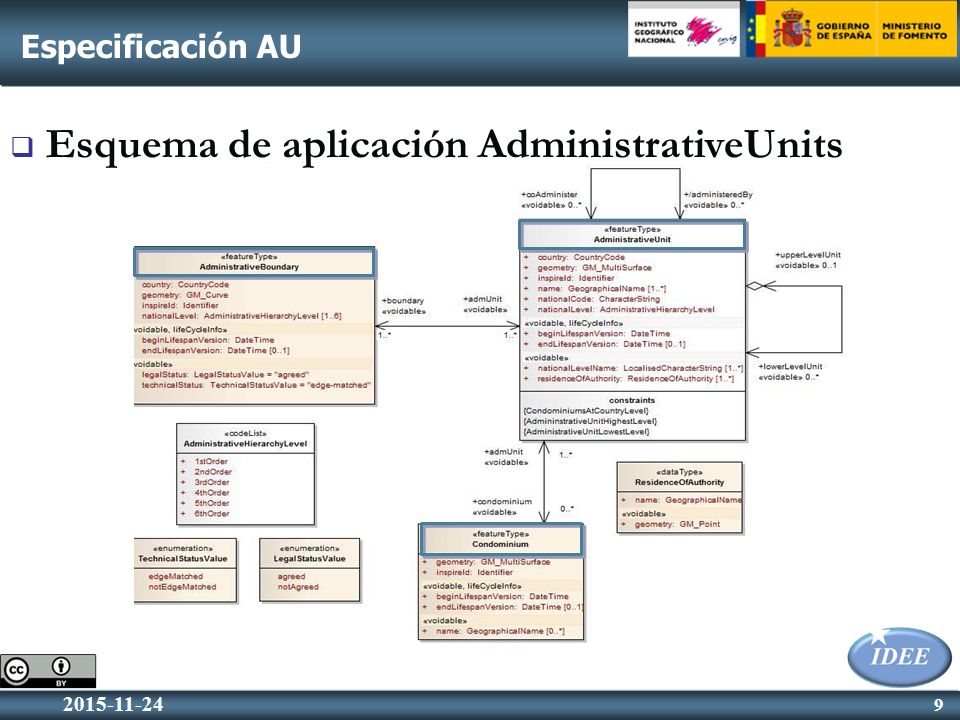

Especificación AU Esquema de aplicación AdministrativeUnits La relación entre los distintos niveles unidades administrativas se representa a través de la relaciones upperLevelUnit (de menor nivel a mayor nivel, de agregación) y lowerLevelUnit (Relación de AU de nivel superior a nivel inferior).. Las unidades administrativas coadministradas (lo que en España tradicionalmente se ha llamado condominio, que es distinto al condominium de este AS) se representa con la relación coAdminister. Estas relaciones son voidables, es decir, que si existen, deben estar presentes.

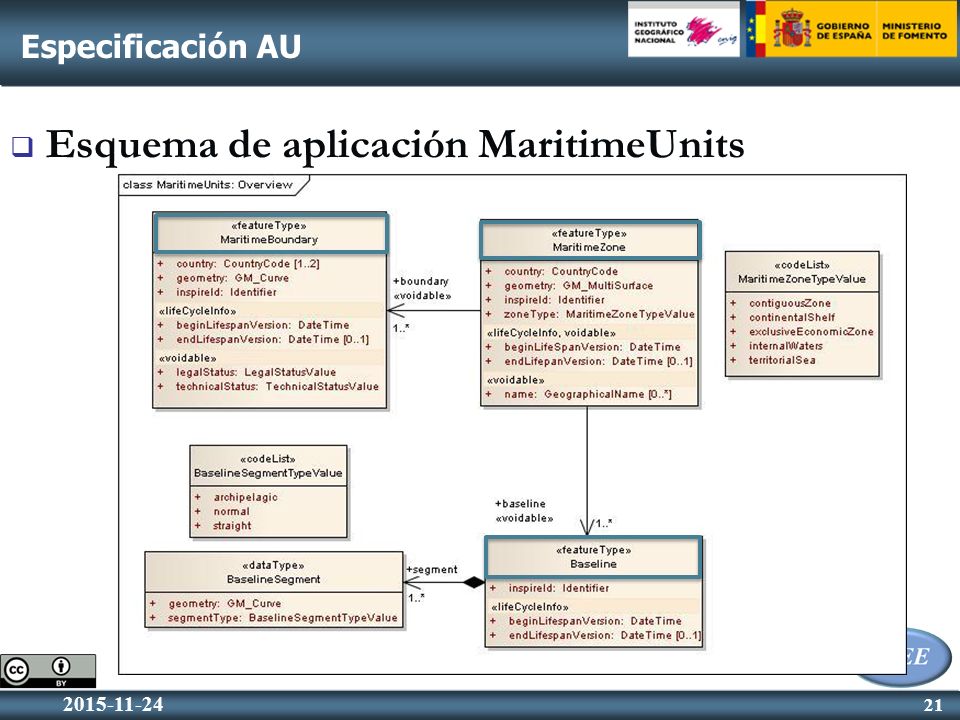

Esquema de aplicación MaritimeUnits
Especificación AU Esquema de aplicación MaritimeUnits The application schema MaritimeUnits provides the means for common pan-European representation of delimitation of maritime jurisdiction between coastal States. The schema identifies spatial object types for describing key sea division concepts: MaritimeBoundary, MaritimeZone (zones of different types distinguished by an attribute) and Baseline. The MaritimeZone spatial object type represents any zone on the sea defined by international treaties and conventions, where a coastal State executes jurisdictional rights. MaritimeZone is further classified as a certain type of maritime zone by means of the zoneType attribute. The following zone types are distinguished: internal waters, territorial sea, contiguous zone, exclusive economic zone and continental shelf. Depending on the type of zone, the jurisdictional rights of a coastal State may concern an area of seabed, ocean floor, subsoil, resources, or even the air space over the sea. Once defined, the maritime zones are used, among others, for cadastral, administrative, economic (e.g. fishery, exploring and exploiting), security or safety purposes. Each maritime zone can belong exactly to one coastal State. At the same time a coastal State might have several maritime zones. The number of types of maritime zones established for a coastal State vary, depending on geographical and political characteristics, but each coastal State always has at least an internal waters and a territorial sea zone. The maritime zones are directly or indirectly defined in relation to a Baseline. According to the United Nations Convention on the Law of the Sea (UNCLOS), the ―baseline‖ is a line established by a coastal State from which the outer limits of its territorial sea and certain other outer limits are measured. In particular, the territorial sea of a coastal State is a belt of sea of a defined breadth not exceeding 12 nautical miles measured from the baselines, whereas internal waters are the waters on the landward side of the baselines of the territorial sea of the coastal State. In turn, the contiguous zone, the exclusive economic zone and the continental shelf are defined as zones beyond and adjacent to the territorial sea of a coastal State. There can be more than one baseline determined by a State. For instance, France has two baselines: one in the north between Belgium to Spain, and the second in the south - between Spain and Italy. Each zone must be delimited by MaritimeBoundary spatial objects. A MaritimeBoundary is a line that separates any type of maritime jurisdiction (i.e. fishery, petroleum and other resources of the sea as well as other uses of the sea). MaritimeBoundary may be twofold: - it may define a seaward outer limit of certain maritime zone of a coastal State, - it may represent a limit of the maritime zone of States with opposite or adjacent coasts. A Maritime boundary is always subject to international treaties between the States and in a legal context it may be either agreed or in dispute. In case the maritime boundary is established between the adjacent coastal States, it shall be a natural prolongation of the administrative boundary on land.

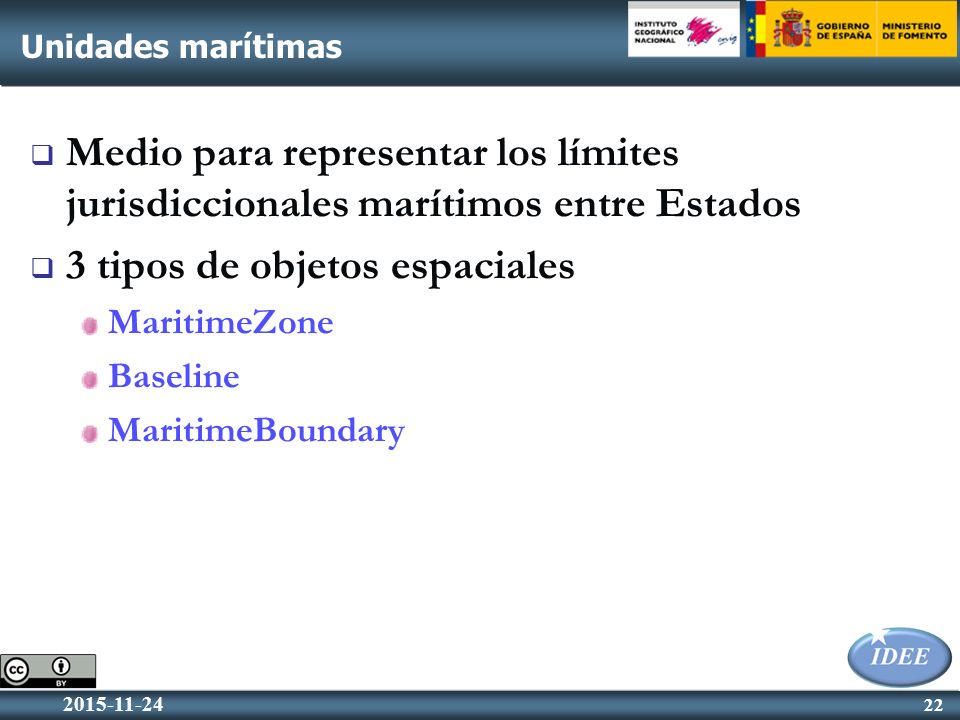

3 tipos de objetos espaciales
Unidades marítimas Medio para representar los límites jurisdiccionales marítimos entre Estados 3 tipos de objetos espaciales MaritimeZone Baseline MaritimeBoundary

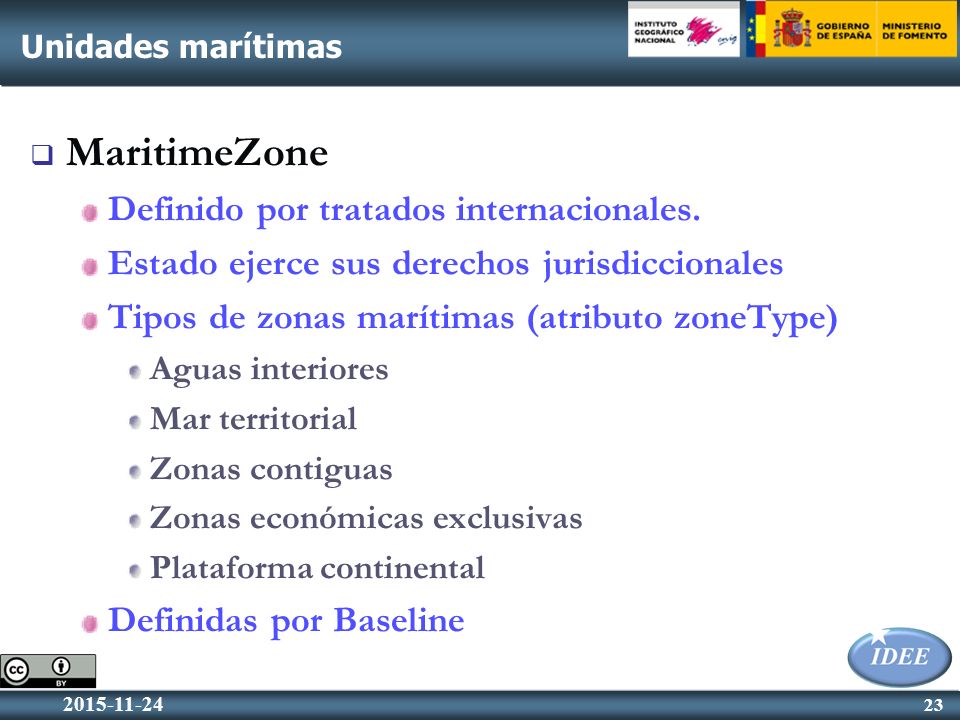

MaritimeZone Definido por tratados internacionales.
Unidades marítimas MaritimeZone Definido por tratados internacionales. Estado ejerce sus derechos jurisdiccionales Tipos de zonas marítimas (atributo zoneType) Aguas interiores Mar territorial Zonas contiguas Zonas económicas exclusivas Plataforma continental Definidas por Baseline En función del tipo de zonas marítimas, los derechos jurisdiccionales pueden ejercerse sobre el fondo del mar, subsuelo, recursos, espacio aéreo o superficie del mar. Los tipos de zonas marítimas de un Estado varía en función de sus características geográficas y políticas pero todo Estado Costero tiene siempre al menos dos tipos de zonas marítimas: aguas interiores y mar territorial. A belt of sea defined by international treaties and conventions, where coastal State executes jurisdictional rights. MaritimeZone is an spatial object type providing the common characteristics of all maritime zones that can be established by a coastal State on the sea. Each maritime zone is represented geometrically by the GM_MultiSurface data type and it can belong to exactly one coastal State. Information about the State executing jurisdictional rights over a certain zone is documented by the mandatory countryCode attribute. In some specific cases a maritime zone may be known under a specific unique geographical name. In order to support the depiction of zones using geographical names a voidable attribute name, of GeographicalName data type, is also provided. The specific type of maritime zone is classified and distinguished by means of the zoneType attribute of the MaritimeZone spatial object type. The values in the related code list (MaritimeZoneTypeValue) express the diversity of maritime zones available: internal waters (designated by the code list value internalWaters), territorial sea (territorialSea), contiguous zone (contiguousZone), exclusive economic zone (exclusiveEconomicZone) or continental shelf (continentalShelf).

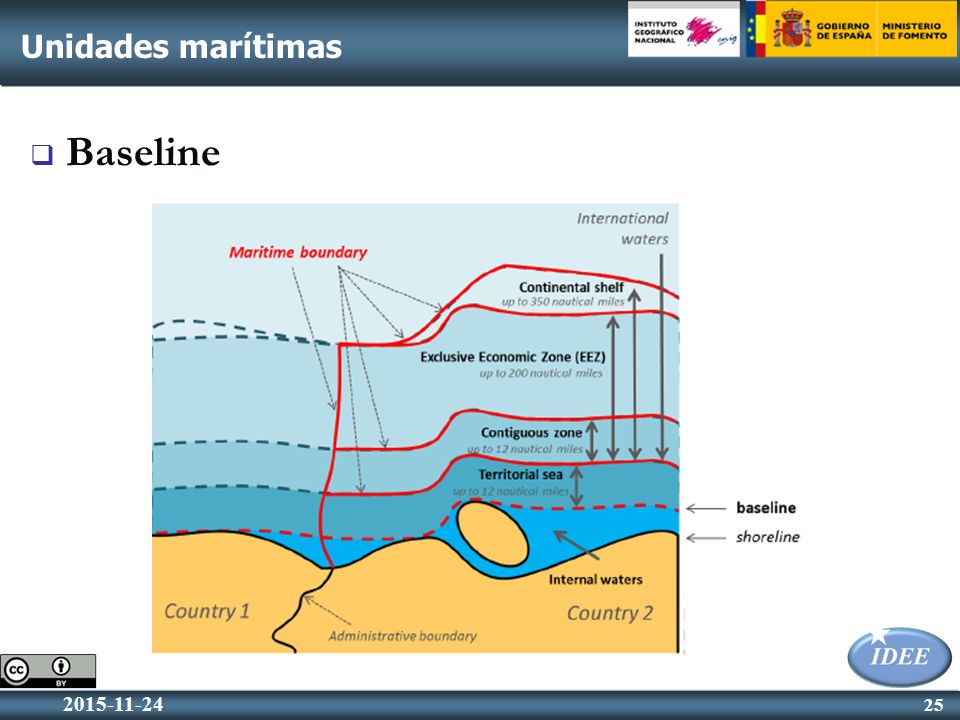

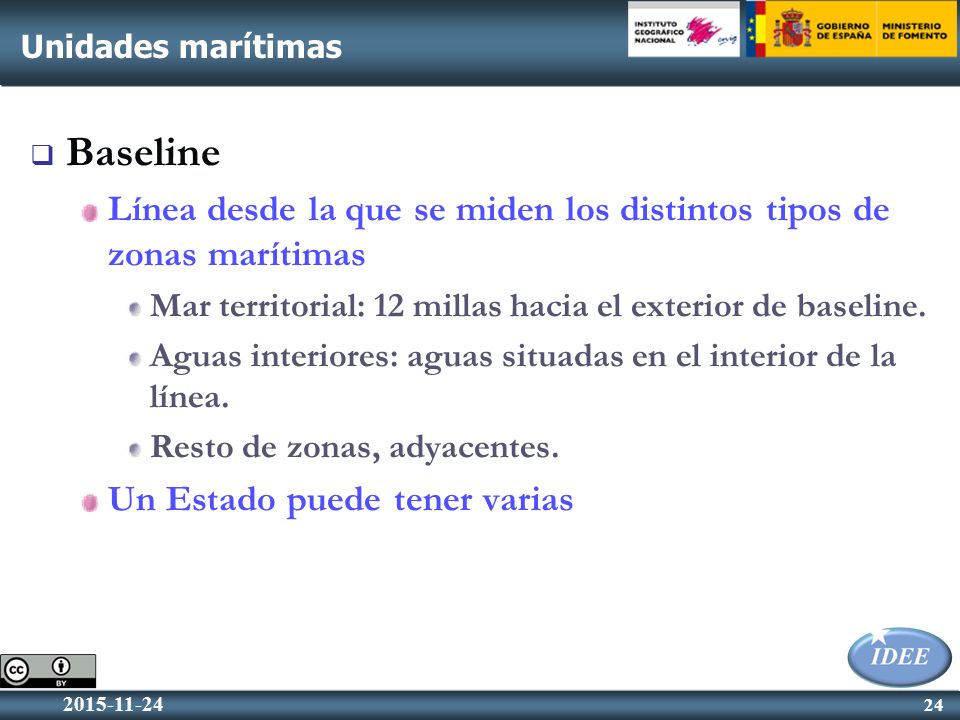

Unidades marítimas Baseline Línea desde la que se miden los distintos tipos de zonas marítimas Mar territorial: 12 millas hacia el exterior de baseline. Aguas interiores: aguas situadas en el interior de la línea. Resto de zonas, adyacentes. Un Estado puede tener varias The line from which the outer limits of the territorial sea and certain other outer limits are measured. The Baseline spatial object type is a key notion to determine maritime zones. It serves as reference to calculate the breadth of territorial sea, as well as the outer limits of contiguous zones, exclusive economic zones and continental shelves. The baseline is composed of baseline segments (see the segment association role), and each baseline segment can be established based on different baseline calculation methods (see the segmentType attribute of the BaselineSegment data type).

Unidades marítimas Baseline

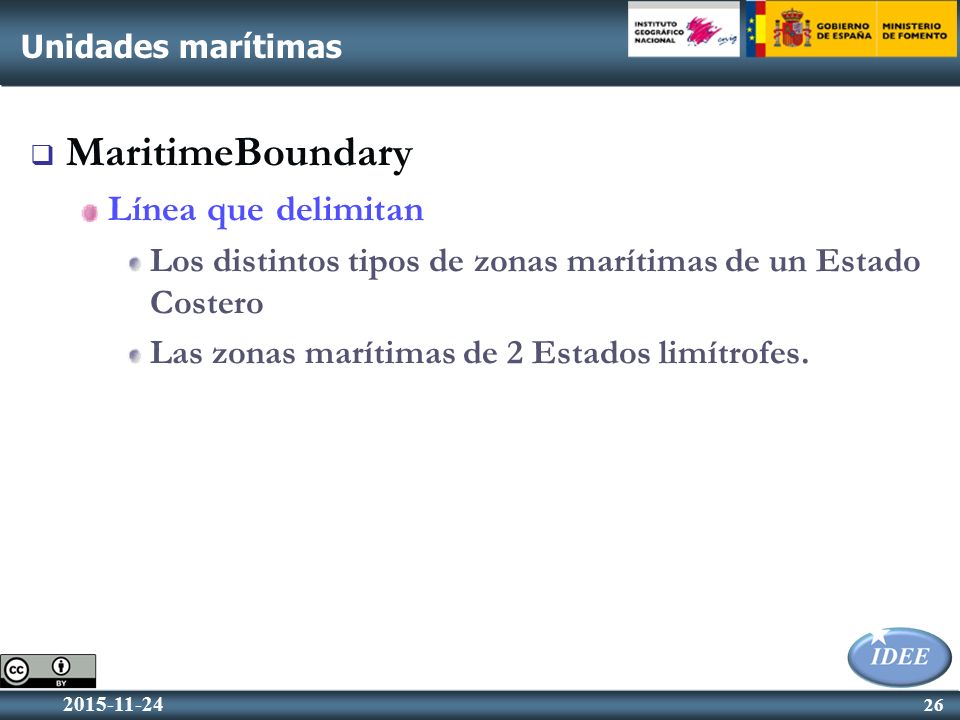

MaritimeBoundary Línea que delimitan
Unidades marítimas MaritimeBoundary Línea que delimitan Los distintos tipos de zonas marítimas de un Estado Costero Las zonas marítimas de 2 Estados limítrofes. A line depicting the separation of any type of maritime jurisdiction. If a MaritimeBoundary spatial object represents a boundary between adjacent coastal States, its start point shall be the same as the end point of the administrative boundary on land. Each instance of the MaritimeZone spatial object type provides the countryCode of a coastal State that executes jurisdictional right on it. For purposes of multilingual support in the identification of maritime zones, their names are of data type GeographicalName. The MaritimeBoundary spatial object type supports the representation of the boundaries established on seas between the neighbouring coastal States. Figure 11 shows this spatial object type in detail. MaritimeBoundary provides important information concerning sea division. In particular, it is labelled with a legal and a technical status of the boundary. The legal status refers to the political agreement between the units, whereas the technical status faces the edge-matching issues; the ―edge-matched‖ value meaning that the boundary of neighbouring maritime zones have the same set of coordinates. In contrast, there are also cases where the maritime boundaries are not agreed. If available both indicators shall be provided

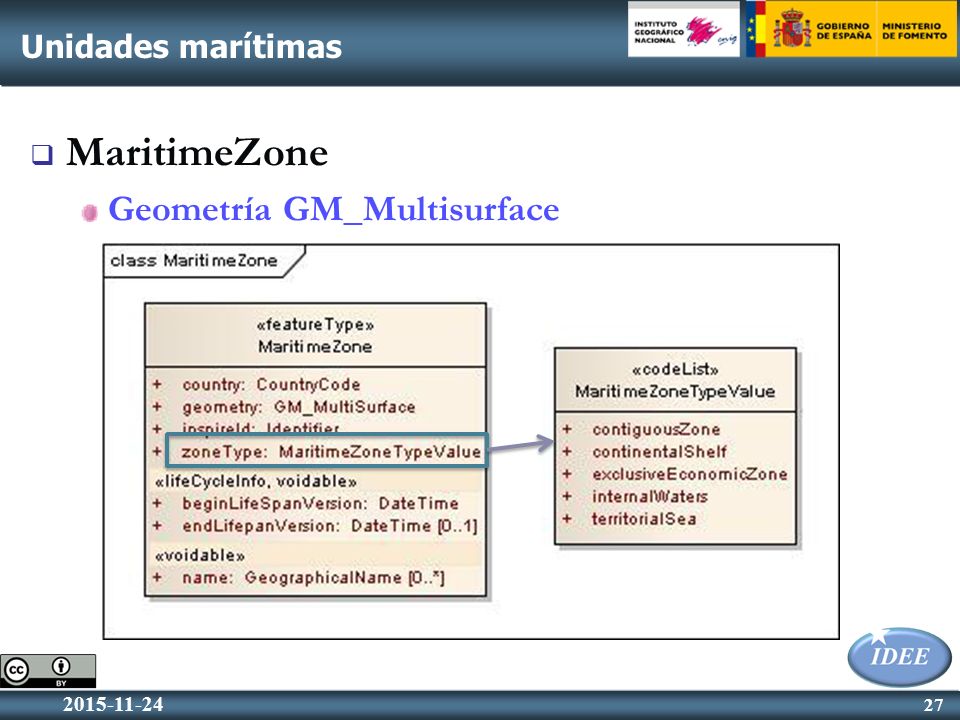

MaritimeZone Geometría GM_Multisurface Unidades marítimas
A belt of sea defined by international treaties and conventions, where coastal State executes jurisdictional rights. MaritimeZone is an spatial object type providing the common characteristics of all maritime zones that can be established by a coastal State on the sea. Each maritime zone is represented geometrically by the GM_MultiSurface data type and it can belong to exactly one coastal State. Information about the State executing jurisdictional rights over a certain zone is documented by the mandatory countryCode attribute. In some specific cases a maritime zone may be known under a specific unique geographical name. In order to support the depiction of zones using geographical names a voidable attribute name, of GeographicalName data type, is also provided. The specific type of maritime zone is classified and distinguished by means of the zoneType attribute of the MaritimeZone spatial object type. The values in the related code list (MaritimeZoneTypeValue) express the diversity of maritime zones available: internal waters (designated by the code list value internalWaters), territorial sea (territorialSea), contiguous zone (contiguousZone), exclusive economic zone (exclusiveEconomicZone) or continental shelf (continentalShelf). country es un atributo del tipo CountryCode que se define en el GCM y que almacena el código del país. Algunas zonas marítimas tienen un nombre, de ahí que aparezca como atributo voidable name, del tipo GeographicalName zoneType es un atributo cuyo valor posible se almacena en la code list MaritimeZoneType value y que expresa los distintos tipos de zonas marítimas posibles. Es ampliable. Los tipos internalWaters y territorialSea son definidos en cada país y la especificación recomienda que estén siempre presentes.

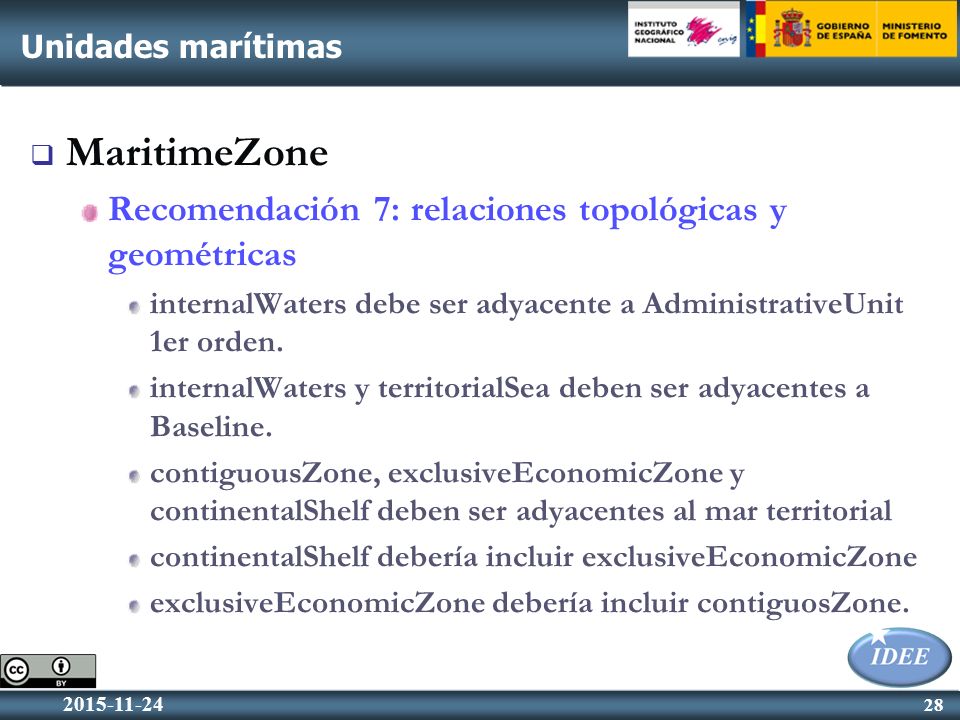

MaritimeZone Recomendación 7: relaciones topológicas y geométricas
Unidades marítimas MaritimeZone Recomendación 7: relaciones topológicas y geométricas internalWaters debe ser adyacente a AdministrativeUnit 1er orden. internalWaters y territorialSea deben ser adyacentes a Baseline. contiguousZone, exclusiveEconomicZone y continentalShelf deben ser adyacentes al mar territorial continentalShelf debería incluir exclusiveEconomicZone exclusiveEconomicZone debería incluir contiguosZone. Las relaciones que recoge la recomendación 7 no se explicitan en el modelo.

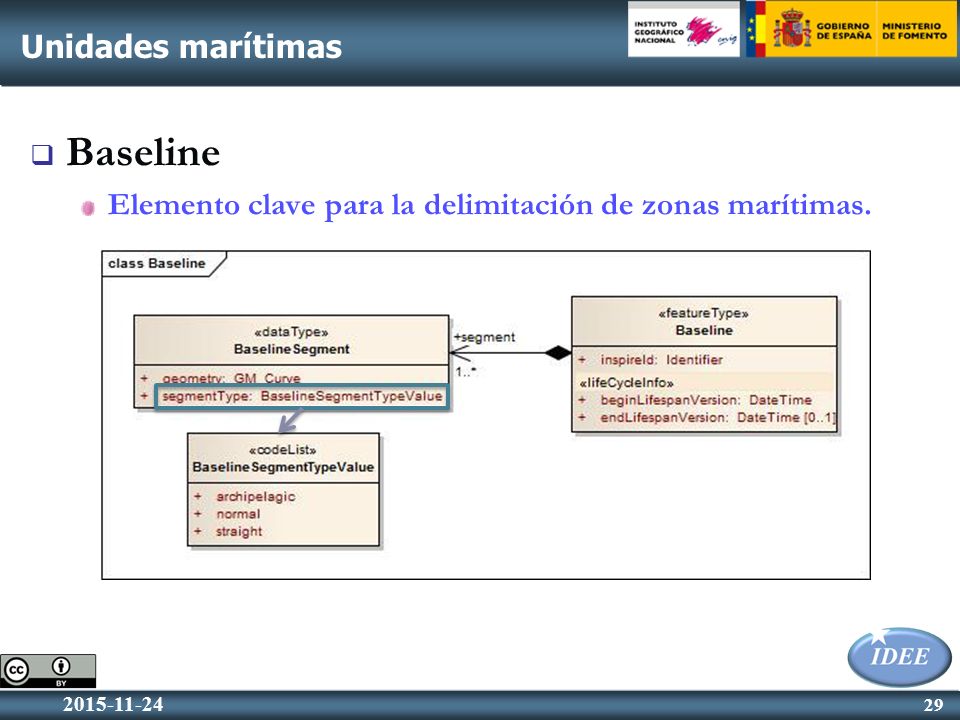

Baseline Unidades marítimas
Elemento clave para la delimitación de zonas marítimas. BaseLine se compone de segmentos Baseline. Baseline Segement almacena la geometría y también el atributo segmentType que es del tipo BaselineSegmentTypeValue segmentType establece el modo en que se ha calculado la Baseline. Los distintos métodos se recogen en el Artículo 5 de UNCLOS BaselineSegmentTypeValue: lista controlada compuesta por los siguientes valores. normal: línea de bajamar a lo largo de la costa tal y como esté definida en las cartas oficiales a gran escala del Estado Miembro costero. archipelagic: línea recta que une los puntos extremos de las islas ultraperiféricas y los arrecifes secos del archipiélago .. straight: por unión de puntos a través de segmentos rectos. The line from which the outer limits of the territorial sea and certain other outer limits are measured. The Baseline spatial object type is a key notion to determine maritime zones. It serves as reference to calculate the breadth of territorial sea, as well as the outer limits of contiguous zones, exclusive economic zones and continental shelves. The baseline is composed of baseline segments (see the segment association role), and each baseline segment can be established based on different baseline calculation methods (see the segmentType attribute of the BaselineSegment data type).

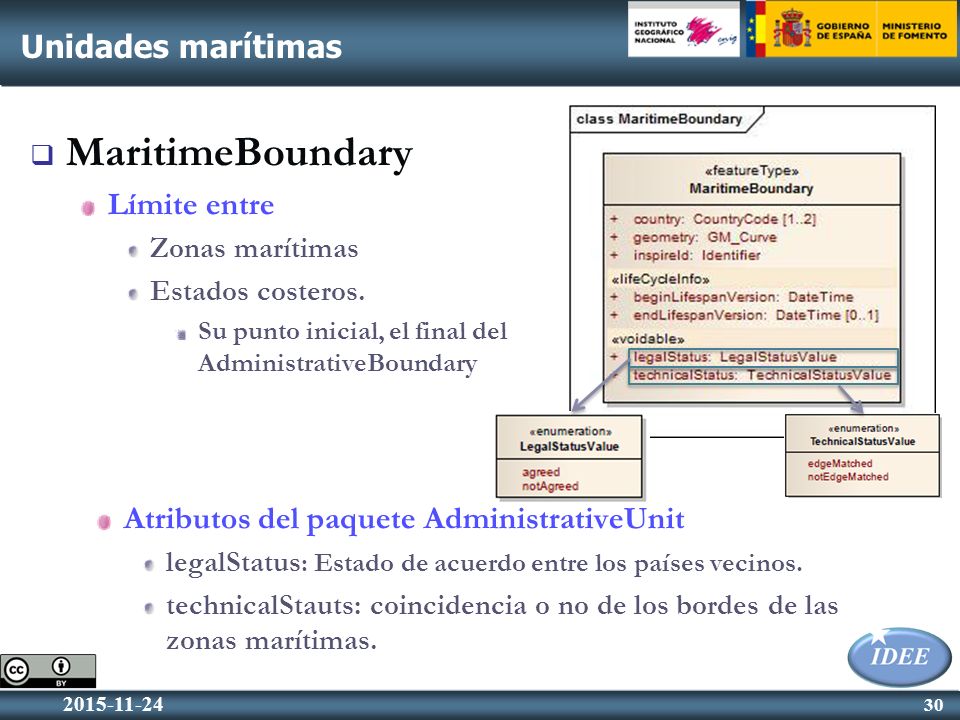

MaritimeBoundary Unidades marítimas Límite entre
Zonas marítimas Estados costeros. Su punto inicial, el final del AdministrativeBoundary Atributos del paquete AdministrativeUnit legalStatus: Estado de acuerdo entre los países vecinos. technicalStauts: coincidencia o no de los bordes de las zonas marítimas. BaseLine se compone de segmentos Baseline. Baseline Segement almacena la geometría y también el atributo segmentType que es del tipo BaselineSegmentTypeValue segmentType establece el modo en que se ha calculado la Baseline. Los distintos métodos se recogen en el Artículo 5 de UNCLOS BaselineSegmentTypeValue: lista controlada compuesta por los siguientes valores. normal: línea de bajamar a lo largo de la costa tal y como esté definida en las cartas oficiales a gran escala del Estado Miembro costero. archipelagic: línea recta que une los puntos extremos de las islas ultraperiféricas y los arrecifes secos del archipiélago .. straight: por unión de puntos a través de segmentos rectos. A line depicting the separation of any type of maritime jurisdiction. If a MaritimeBoundary spatial object represents a boundary between adjacent coastal States, its start point shall be the same as the end point of the administrative boundary on land. Each instance of the MaritimeZone spatial object type provides the countryCode of a coastal State that executes jurisdictional right on it. For purposes of multilingual support in the identification of maritime zones, their names are of data type GeographicalName. The MaritimeBoundary spatial object type supports the representation of the boundaries established on seas between the neighbouring coastal States. Figure 11 shows this spatial object type in detail. MaritimeBoundary provides important information concerning sea division. In particular, it is labelled with a legal and a technical status of the boundary. The legal status refers to the political agreement between the units, whereas the technical status faces the edge-matching issues; the ―edge-matched‖ value meaning that the boundary of neighbouring maritime zones have the same set of coordinates. In contrast, there are also cases where the maritime boundaries are not agreed. If available both indicators shall be provided

Unidades marítimas La relación boundary de tipo voidable que existe entre MaritimeBoundary y MaritimeZone sirve para expresar las relaciones semánticas y topológicas entre ambos tipos de objetos espaciales.

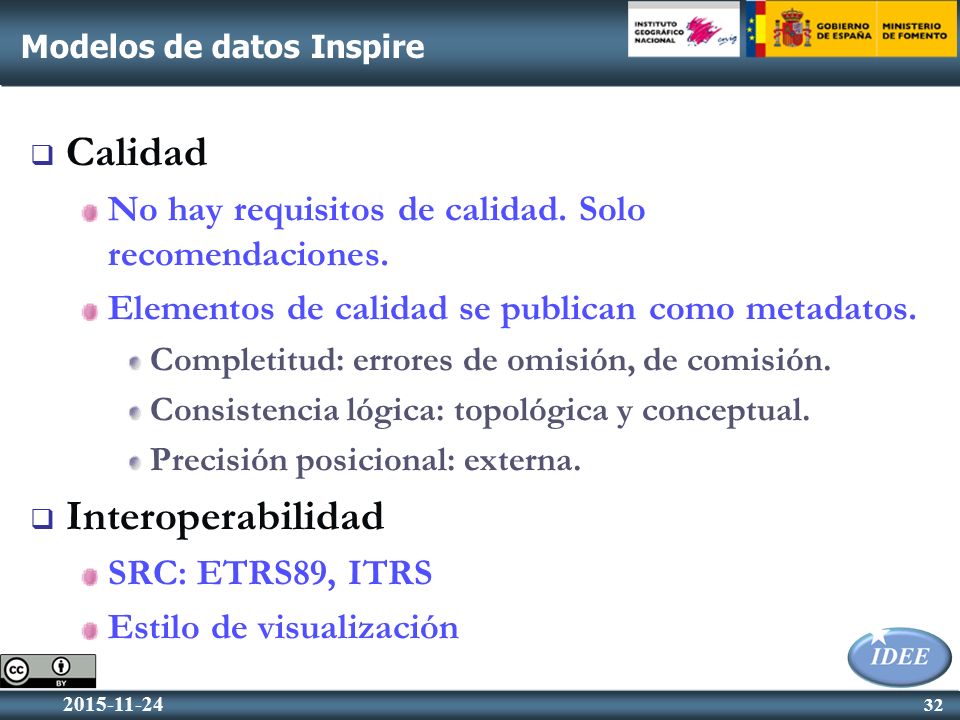

Calidad Interoperabilidad
Modelos de datos Inspire Calidad No hay requisitos de calidad. Solo recomendaciones. Elementos de calidad se publican como metadatos. Completitud: errores de omisión, de comisión. Consistencia lógica: topológica y conceptual. Precisión posicional: externa. Interoperabilidad SRC: ETRS89, ITRS Estilo de visualización No hay requisitos de calidad, pero si recomendaciones. Compliant with the ITRS means that the system definition is based on the definition of the ITRS and there is a well documented relationship between both systems, according to EN ISO

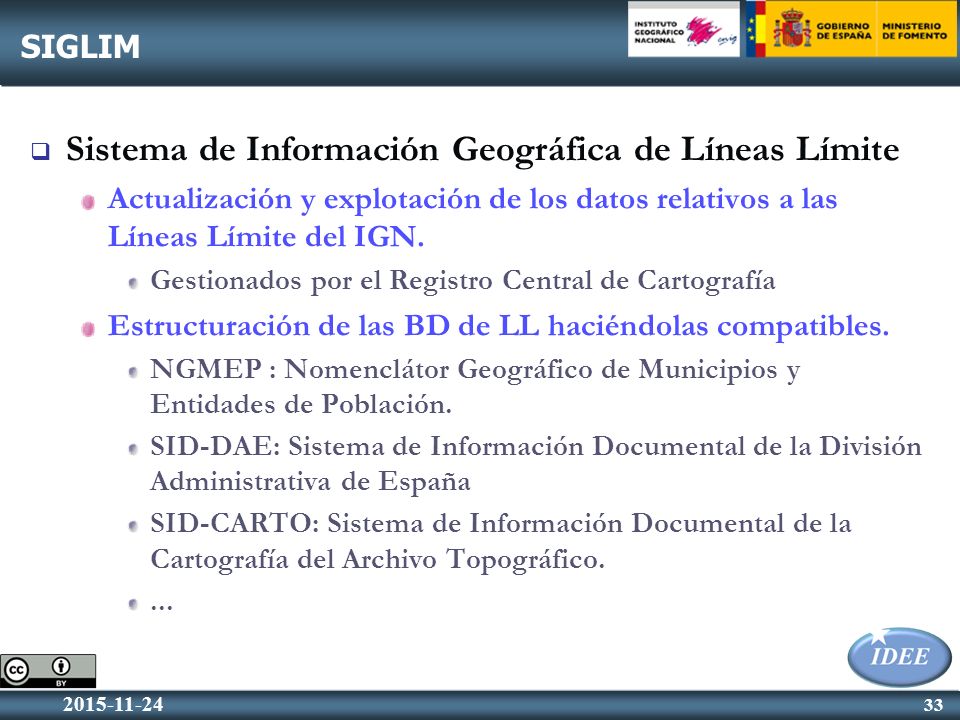

Sistema de Información Geográfica de Líneas Límite
SIGLIM Sistema de Información Geográfica de Líneas Límite Actualización y explotación de los datos relativos a las Líneas Límite del IGN. Gestionados por el Registro Central de Cartografía Estructuración de las BD de LL haciéndolas compatibles. NGMEP : Nomenclátor Geográfico de Municipios y Entidades de Población. SID-DAE: Sistema de Información Documental de la División Administrativa de España SID-CARTO: Sistema de Información Documental de la Cartografía del Archivo Topográfico. ... NGMEP: se puede descargar de

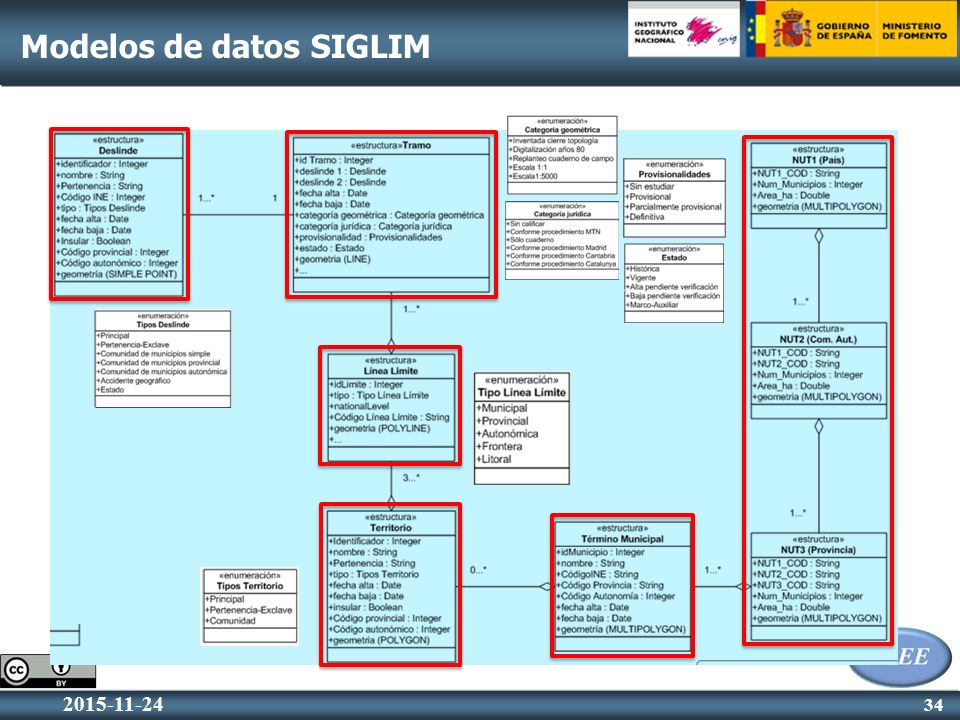

Modelos de datos SIGLIM
Tipos de objetos espaciales: 1 Línea Límite: Líneas límite compuestas por uno o más tramos. 5 tipos de Línea límite: Municipal, Prov., Auton, Frontera y litoral. Tienen geometría Polilínea. 2 Tramo: son tramos de deslinde. En sus atributos se refleja tanto la validez temporal del objeto en el mundo real, como las características técnicas (categoría geométrica) y jurídicas de la misma: categoría jurídica, provisionalidades y Estado. 3 Territorio: unidad superficial encerrada por una línea límite. Pueden ser de tres tipos, según los valores del atributo Tipo_territorio: principal, pertenencia-Enclave, comunidad. 4 Deslinde: Nodos de tramo. Su atributo Tipo Deslinde determina si se corresponde conn el centroide de un exclave, de una comunidad simple,… 5 Termino Municipal: Tiene geometría multipolígono y agrupa a todos los territorios que pertenecen a un mismo municipio. 6 NUT3, NUT2, NUT1: regiones estadísticas NUTS, definidas en el Reglamento (CE) nº 1059/2003,derivadas de la geometría de las LL. Deslinde: tipo de objeto espacial que representa los centroides

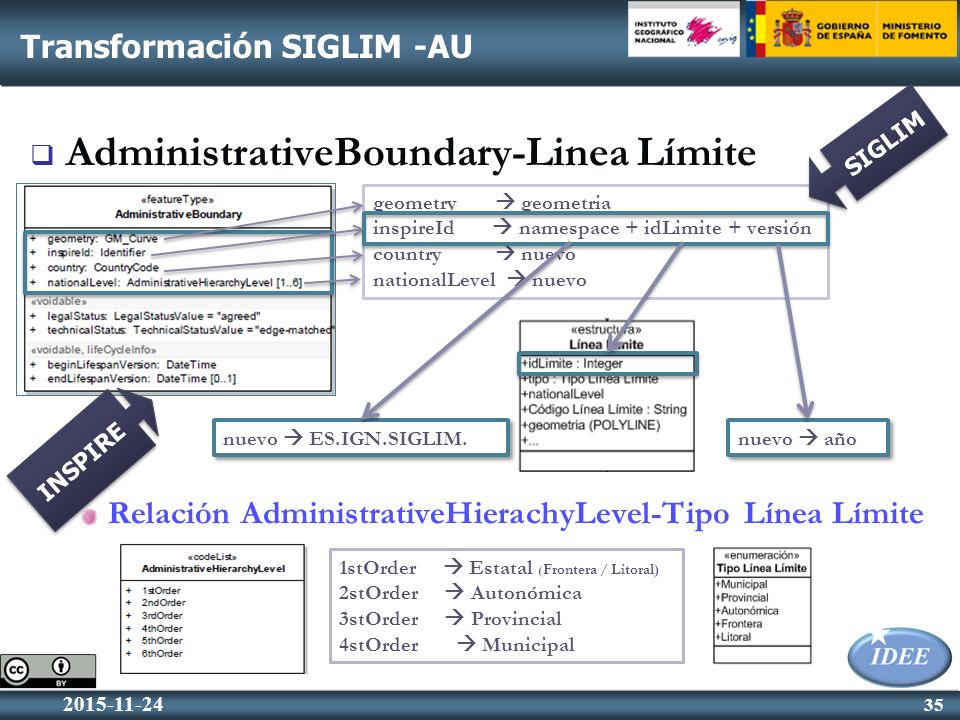

AdministrativeBoundary-Linea Límite
Transformación SIGLIM -AU AdministrativeBoundary-Linea Límite Relación AdministrativeHierachyLevel-Tipo Línea Límite SIGLIM geometry  geometria inspireId  namespace + idLimite + versión country  nuevo nationalLevel  nuevo nuevo  ES.IGN.SIGLIM. nuevo  año INSPIRE 1stOrder  Estatal (Frontera / Litoral) 2stOrder  Autonómica 3stOrder  Provincial 4stOrder  Municipal

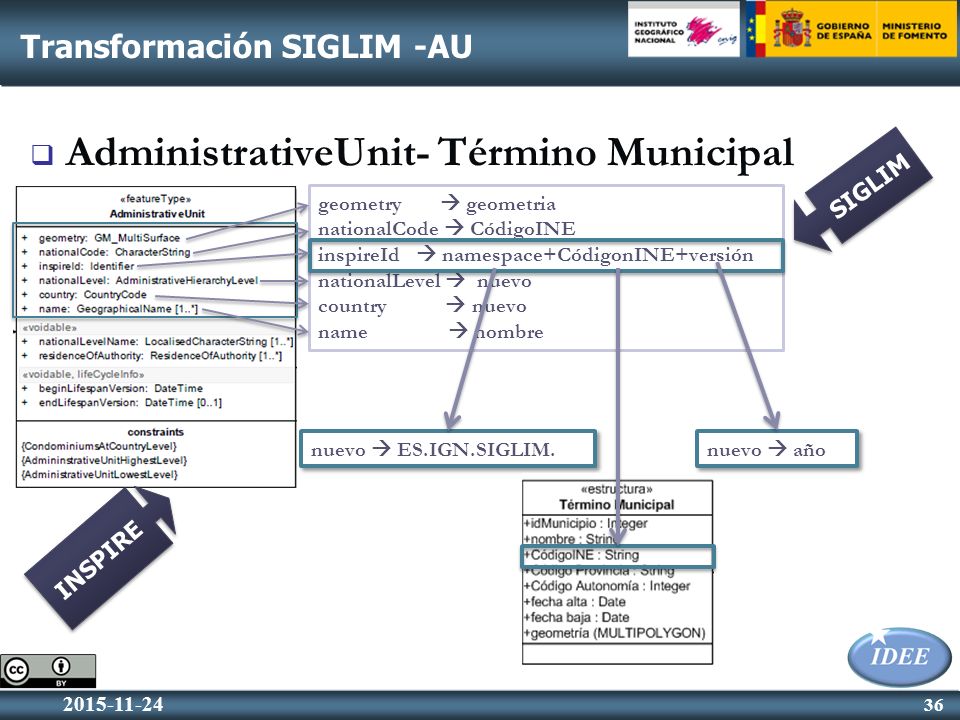

AdministrativeUnit- Término Municipal
Transformación SIGLIM -AU AdministrativeUnit- Término Municipal SIGLIM geometry  geometria nationalCode  CódigoINE inspireId  namespace+CódigonINE+versión nationalLevel  nuevo country  nuevo name  nombre nuevo  ES.IGN.SIGLIM. nuevo  año INSPIRE

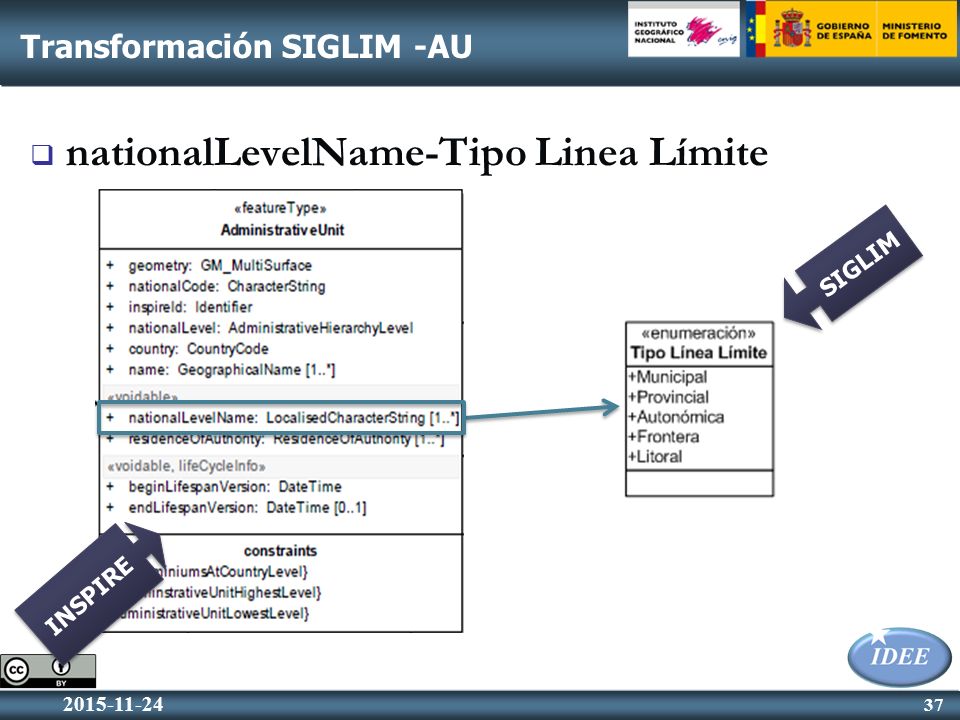

nationalLevelName-Tipo Linea Límite
Transformación SIGLIM -AU nationalLevelName-Tipo Linea Límite SIGLIM INSPIRE

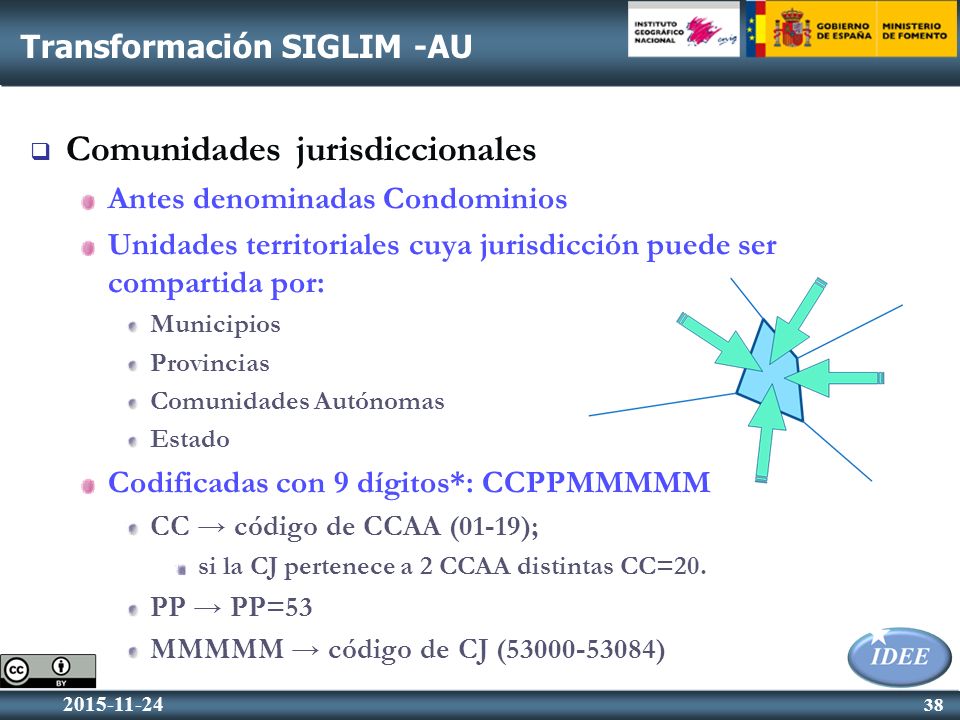

Comunidades jurisdiccionales
Transformación SIGLIM -AU Comunidades jurisdiccionales Antes denominadas Condominios Unidades territoriales cuya jurisdicción puede ser compartida por: Municipios Provincias Comunidades Autónomas Estado Codificadas con 9 dígitos*: CCPPMMMMM CC → código de CCAA (01-19); si la CJ pertenece a 2 CCAA distintas CC=20. PP → PP=53 MMMMM → código de CJ ( )

Gracias por vuestra atención
Antonio Villena Martín:
