1 Normalización

2 Normalización La mayoría de los objetos que nos rodean no están fabricados al azar, sino que sus dimensiones, calidades, características e incluso los materiales empleados en su fabricación, siguen una serie de normas aceptadas nacional o internacionalmente. Estas normas permiten controlar la calidad de los productos y conseguir una mayor seguridad para el consumidor. Además permite el intercambio de piezas y las reparaciones del producto.

3 Formatos También se rige por normas el tamaño, la calidad y el peso del papel que utilizamos. Esta forma y tamaño del papel se conoce como formato. El formato base se denomina A0, y corresponde a una lámina rectangular de 1 m2 de superficie (se toma de forma arbitraria), con lados de 841 X 1189 mm, a partir de él se obtienen todos los demás formatos, dividiendo por la mitad

4 Tipos de Líneas Normalizadas
En los dibujos técnicos se utilizan diferentes tipos de líneas, sus tipos y espesores, han sido normalizados en las diferentes normas.

5 Ejemplos de líneas Normalizadas

6

7

8 Escalas Se define escala como la relación entre el tamaño del objeto en el dibujo y su tamaño real Escala =Tamaño del objeto dibujado Tamaño del objeto real Por lo tanto, se representa siempre como una relación entre dos números separados por dos puntos, en la que el número de la izquierda indica las dimensiones en el dibujo y el de la derecha las del objeto tal como es en la realidad.

9

10

11 cuadrado dibujado a 3 escalas diferentes

12 Sistemas de representación Normalizados
Los objetos presentan distintas formas, según la posición desde la que lo miremos

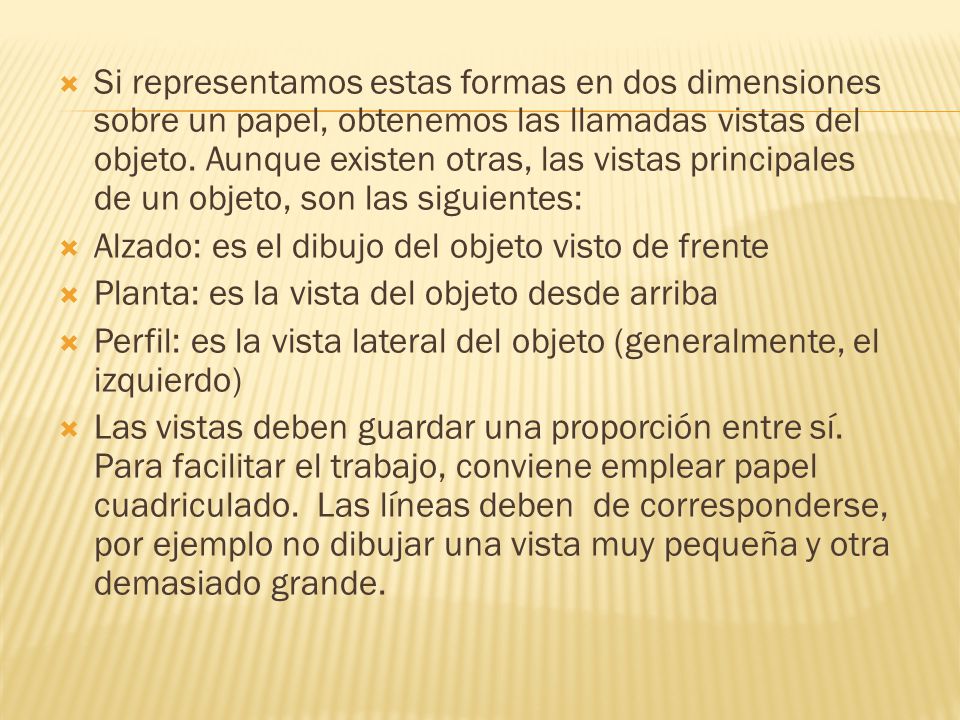

13 Si representamos estas formas en dos dimensiones sobre un papel, obtenemos las llamadas vistas del objeto. Aunque existen otras, las vistas principales de un objeto, son las siguientes: Alzado: es el dibujo del objeto visto de frente Planta: es la vista del objeto desde arriba Perfil: es la vista lateral del objeto (generalmente, el izquierdo) Las vistas deben guardar una proporción entre sí. Para facilitar el trabajo, conviene emplear papel cuadriculado. Las líneas deben de corresponderse, por ejemplo no dibujar una vista muy pequeña y otra demasiado grande.

14

15 Otros ejemplos de vistas en el papel

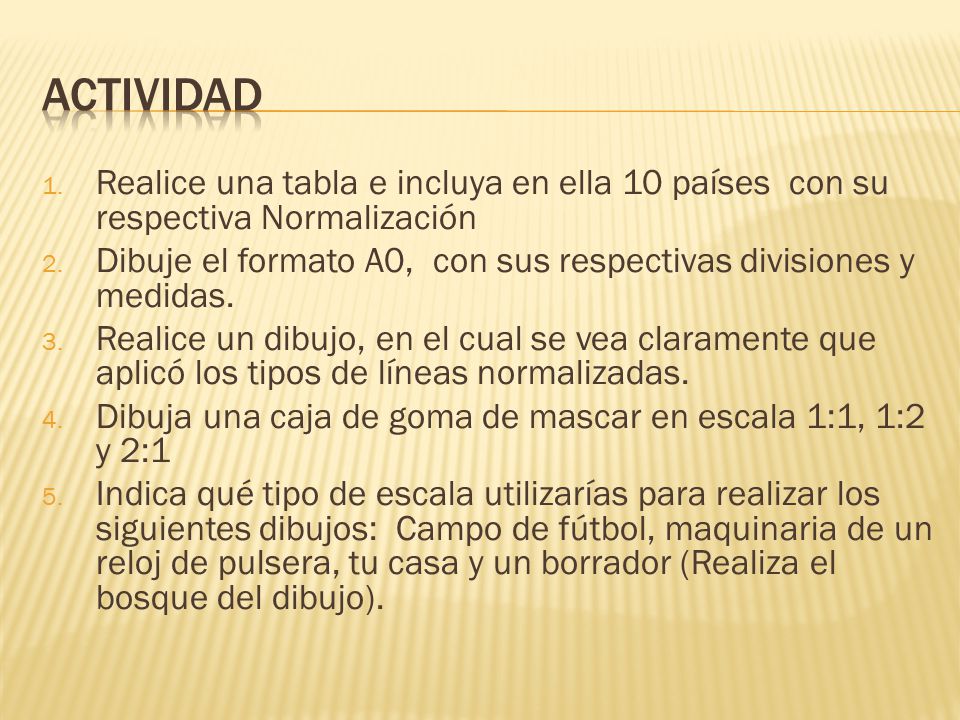

16 Actividad Realice una tabla e incluya en ella 10 países con su respectiva Normalización Dibuje el formato A0, con sus respectivas divisiones y medidas. Realice un dibujo, en el cual se vea claramente que aplicó los tipos de líneas normalizadas. Dibuja una caja de goma de mascar en escala 1:1, 1:2 y 2:1 Indica qué tipo de escala utilizarías para realizar los siguientes dibujos: Campo de fútbol, maquinaria de un reloj de pulsera, tu casa y un borrador (Realiza el bosque del dibujo).

17 6. Selecciona 3 objetos de tu bolso escolar y dibuja las vistas (alzado, planta y perfil), de dichos objetos.
