productos industriales

Presentación del tema: "productos industriales"— Transcripción de la presentación:

1 productos industriales
1 productos industriales

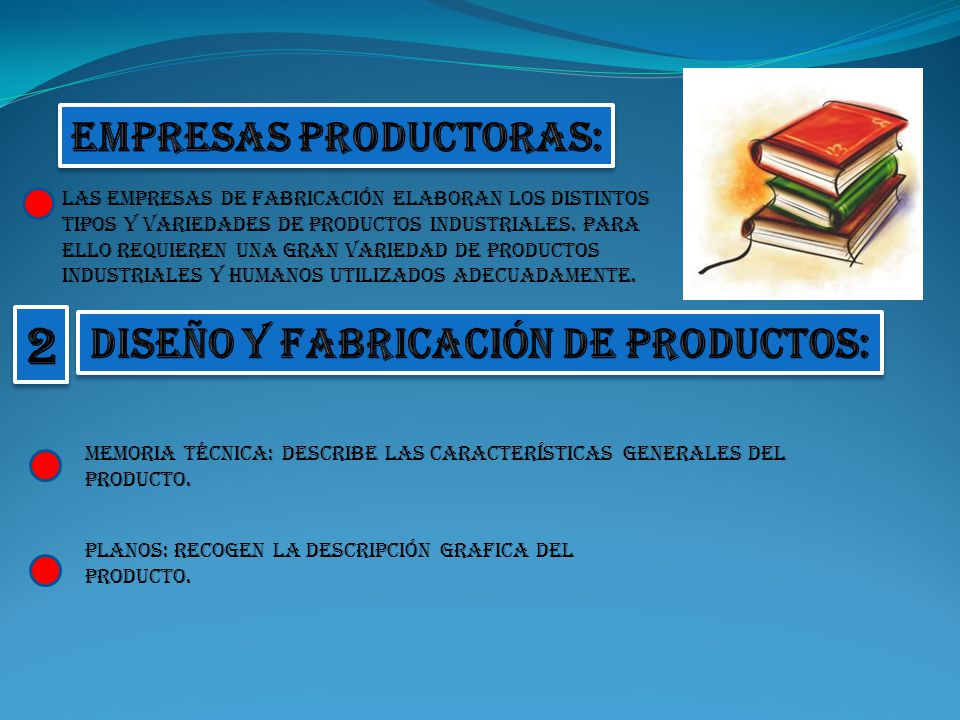

2 Empresas productoras: Diseño y fabricación de productos:
Las empresas de fabricación elaboran los distintos tipos y variedades de productos industriales. Para ello requieren una gran variedad de productos industriales y humanos utilizados adecuadamente. 2 Diseño y fabricación de productos: Memoria técnica: describe las características generales del producto. Planos: recogen la descripción grafica del producto.

3 Organización: detalla los recursos y las tareas necesarias para fabricar el producto.
Presupuesto: refleja los gastos relativos a los materiales, personal, energía, e instalaciones que determinan el coste del producto. La fabricación: Especialización: las fabricas se especializan en un tipo de producto de los que se elabora un numero grande de unidades. División del trabajo: el trabajo se divide en tareas, y cada puesto de trabajo realiza determinadas operaciones sobre los productos.

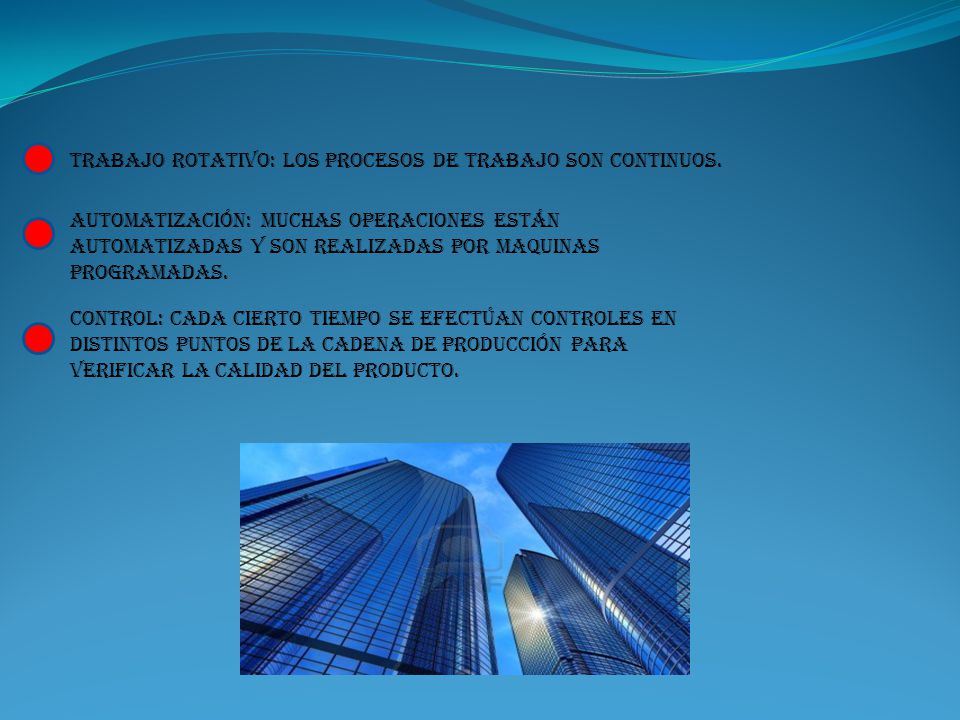

4 trabajo rotativo: los procesos de trabajo son continuos.
automatización: muchas operaciones están automatizadas y son realizadas por maquinas programadas. Control: cada cierto tiempo se efectúan controles en distintos puntos de la cadena de producción para verificar la calidad del producto.

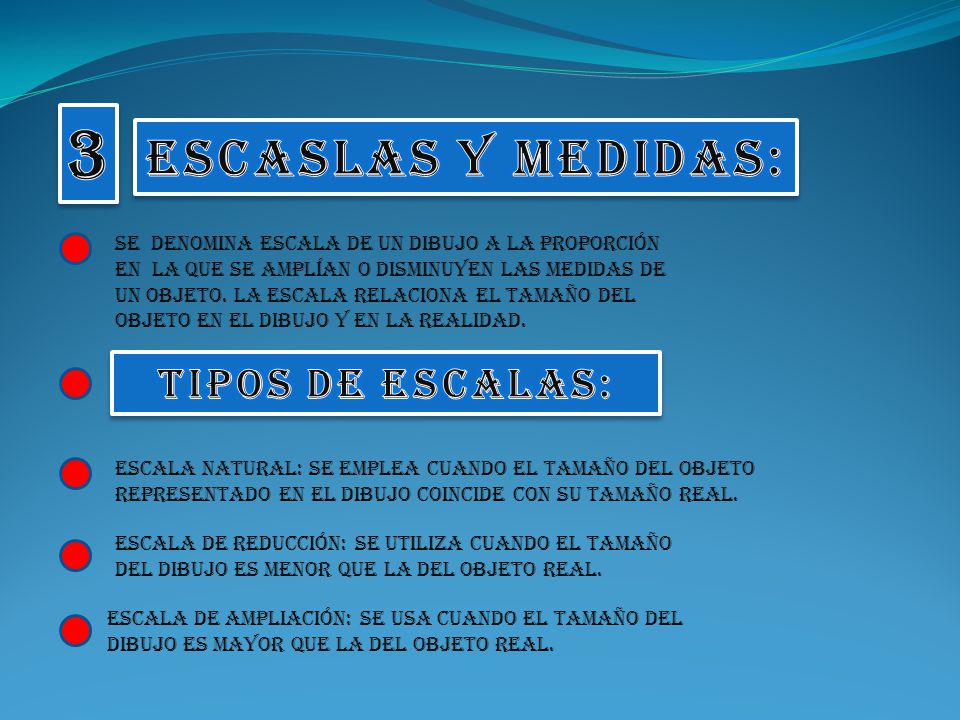

5 3 ESCASLAS Y MEDIDAS: Tipos de escalas:
Se denomina escala de un dibujo a la proporción en la que se amplían o disminuyen las medidas de un objeto. La escala relaciona el tamaño del objeto en el dibujo y en la realidad. Tipos de escalas: ESCALA NATURAL: SE EMPLEA CUANDO EL TAMAÑO DEL OBJETO REPRESENTADO EN EL DIBUJO COINCIDE CON SU TAMAÑO REAL. ESCALA DE REDUCCIÓN: SE UTILIZA CUANDO EL TAMAÑO DEL DIBUJO ES MENOR QUE LA DEL OBJETO REAL. ESCALA DE AMPLIACIÓN: SE USA CUANDO EL TAMAÑO DEL DIBUJO ES MAYOR QUE LA DEL OBJETO REAL.

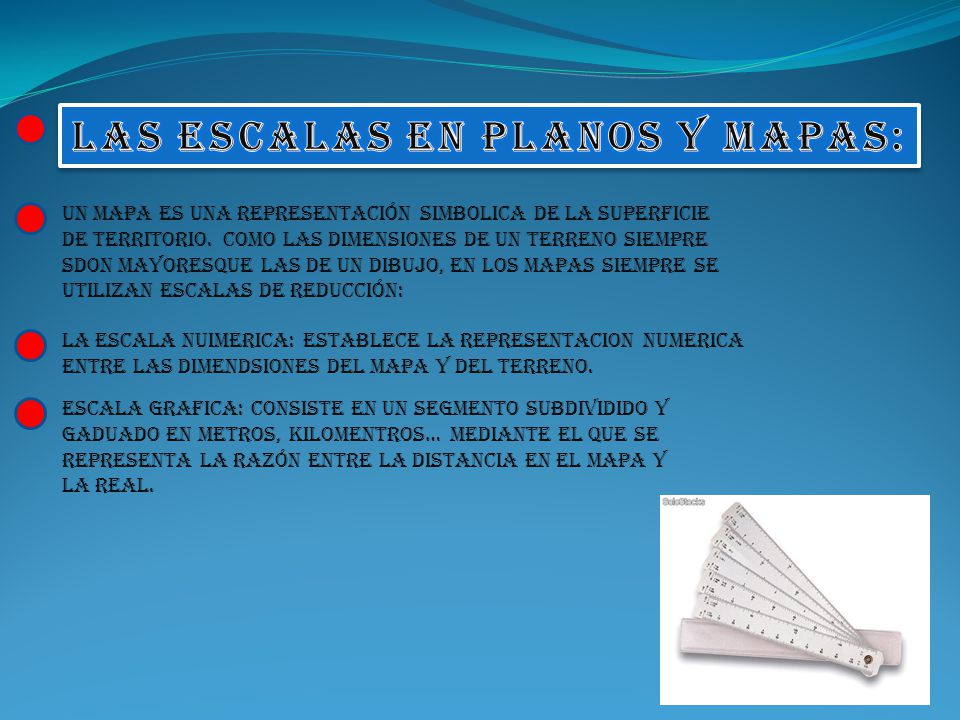

6 LAS ESCALAS EN PLANOS Y MAPAS:
UN MAPA ES UNA REPRESENTACIÓN SIMBOLICA DE LA SUPERFICIE DE TERRITORIO. COMO LAS DIMENSIONES DE UN TERRENO SIEMPRE SDON MAYORESQUE LAS DE UN DIBUJO, EN LOS MAPAS SIEMPRE SE UTILIZAN ESCALAS DE REDUCCIÓN: LA ESCALA NUIMERICA: ESTABLECE LA REPRESENTACION NUMERICA ENTRE LAS DIMENDSIONES DEL MAPA Y DEL TERRENO. ESCALA GRAFICA: CONSISTE EN UN SEGMENTO SUBDIVIDIDO Y GADUADO EN METROS, KILOMENTROS… MEDIANTE EL QUE SE REPRESENTA LA RAZÓN ENTRE LA DISTANCIA EN EL MAPA Y LA REAL.

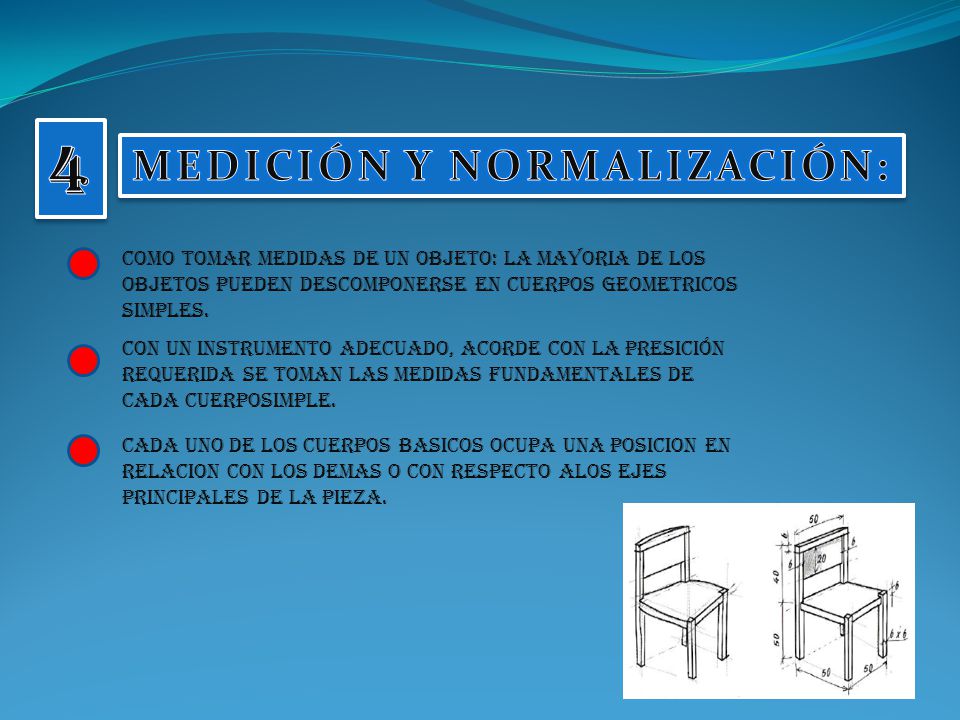

7 MEDICIÓN Y NORMALIZACIÓN:
4 MEDICIÓN Y NORMALIZACIÓN: COMO TOMAR MEDIDAS DE UN OBJETO: LA MAYORIA DE LOS OBJETOS PUEDEN DESCOMPONERSE EN CUERPOS GEOMETRICOS SIMPLES. CON UN INSTRUMENTO ADECUADO, ACORDE CON LA PRESICIÓN REQUERIDA SE TOMAN LAS MEDIDAS FUNDAMENTALES DE CADA CUERPOSIMPLE. CADA UNO DE LOS CUERPOS BASICOS OCUPA UNA POSICION EN RELACION CON LOS DEMAS O CON RESPECTO ALOS EJES PRINCIPALES DE LA PIEZA.

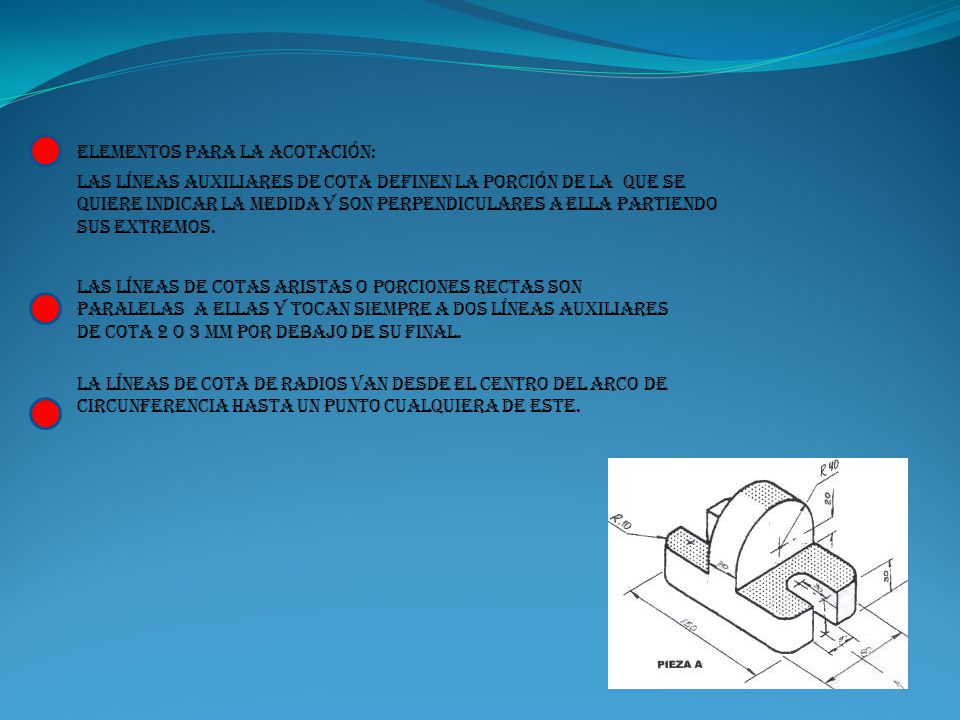

8 elementos para la acotación:
Las líneas auxiliares de cota definen la porción de la que se quiere indicar la medida y son perpendiculares a ella partiendo sus extremos. Las líneas de cotas aristas o porciones rectas son paralelas a ellas y tocan siempre a dos líneas auxiliares de cota 2 o 3 mm por debajo de su final. La líneas de cota de radios van desde el centro del arco de circunferencia hasta un punto cualquiera de este.

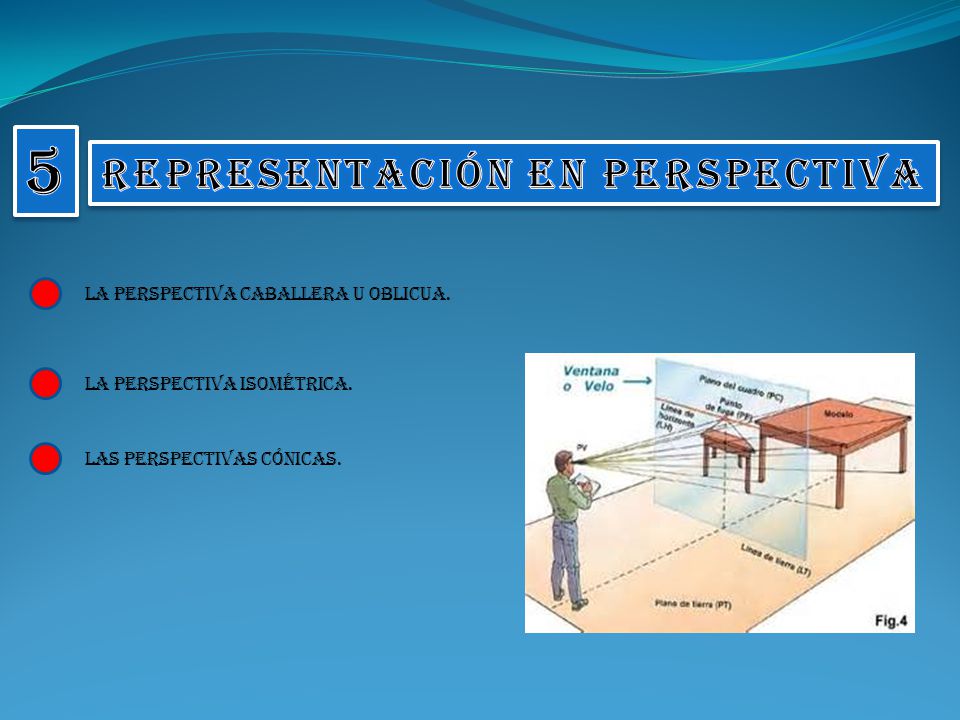

9 Representación en perspectiva
5 Representación en perspectiva La perspectiva caballera u oblicua. la perspectiva isométrica. Las perspectivas cónicas.

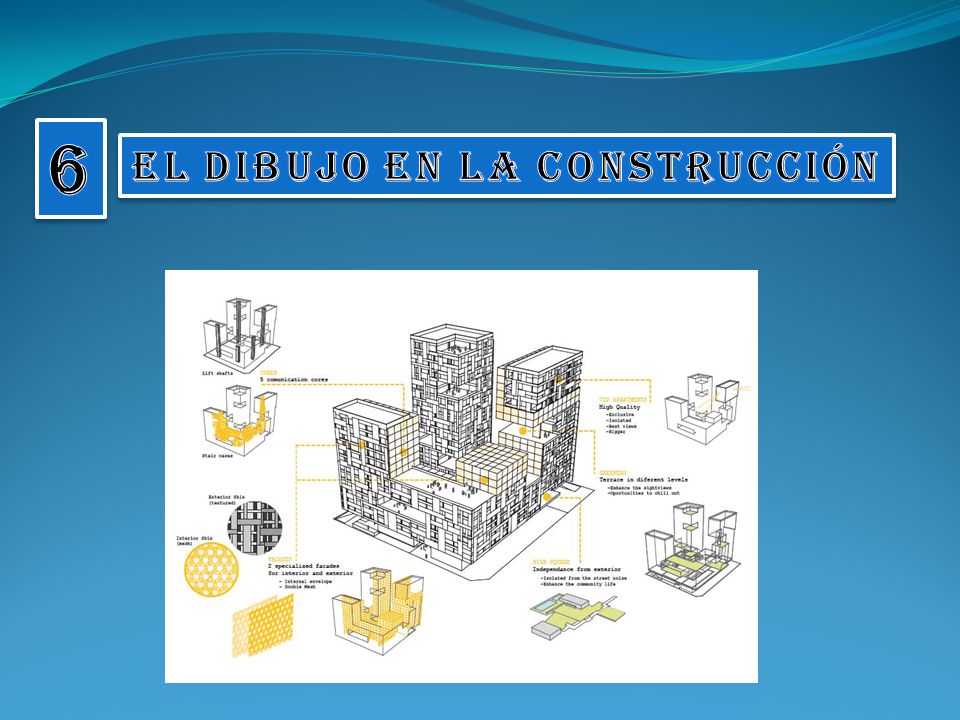

10 El dibujo en la construcción
6 El dibujo en la construcción
