Redes Informáticas Carolina Alejandra Gómez Betty Contreras Ángela Santacruz

2 Cable Coaxial es un cable utilizado para transportar señales eléctricas de alta frecuencia que posee dos conductores concéntricos, uno central, llamado vivo, encargado de llevar la información, y uno exterior, de aspecto tubular, llamado malla, blindaje o trenza, que sirve como referencia de tierra y retorno de las corrientes. Entre ambos se encuentra una capa aislante llamada dieléctrico, de cuyas características dependerá principalmente la calidad del cable. Todo el conjunto suele estar protegido por una cubierta aislante (también denominada chaqueta exterior).

3 Cable UTP Los cables UTP son los que utilizamos para montar una red, de este se conectan los computadores a un modem y de un computador a otro computador. Encontramos algunas dificultades al momento de utilizar este medio de conexión como: el mal ponchado de este, ya sea por normas de ponchado o porque alguno de sus cables internos que no está haciendo la conexión debida entre ellos mismos.

4 Cable telefónico  El cable telefónico es un gran número de líneas de transmisión o conductores eléctricos, formando un núcleo entre sí. Sobre el núcleo podemos encontrar una chaqueta protectora o cubierta que impide que al núcleo entre agua y demás agentes que le puedan dañar. Podemos decir que es una pieza vital a la hora de realizar comunicaciones telefónicas, por esto es necesario que todas las personas dedicadas a las telecomunicaciones, aprendamos y conozcamos a la perfección el cable que es necesario para la telefonía.

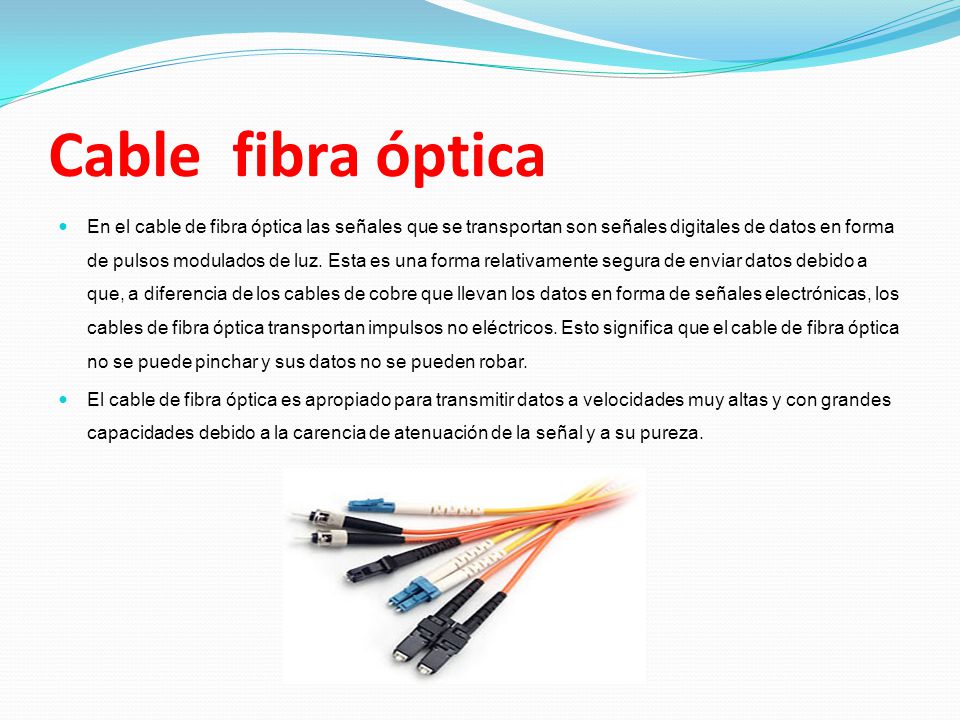

5 Cable fibra óptica En el cable de fibra óptica las señales que se transportan son señales digitales de datos en forma de pulsos modulados de luz. Esta es una forma relativamente segura de enviar datos debido a que, a diferencia de los cables de cobre que llevan los datos en forma de señales electrónicas, los cables de fibra óptica transportan impulsos no eléctricos. Esto significa que el cable de fibra óptica no se puede pinchar y sus datos no se pueden robar. El cable de fibra óptica es apropiado para transmitir datos a velocidades muy altas y con grandes capacidades debido a la carencia de atenuación de la señal y a su pureza.

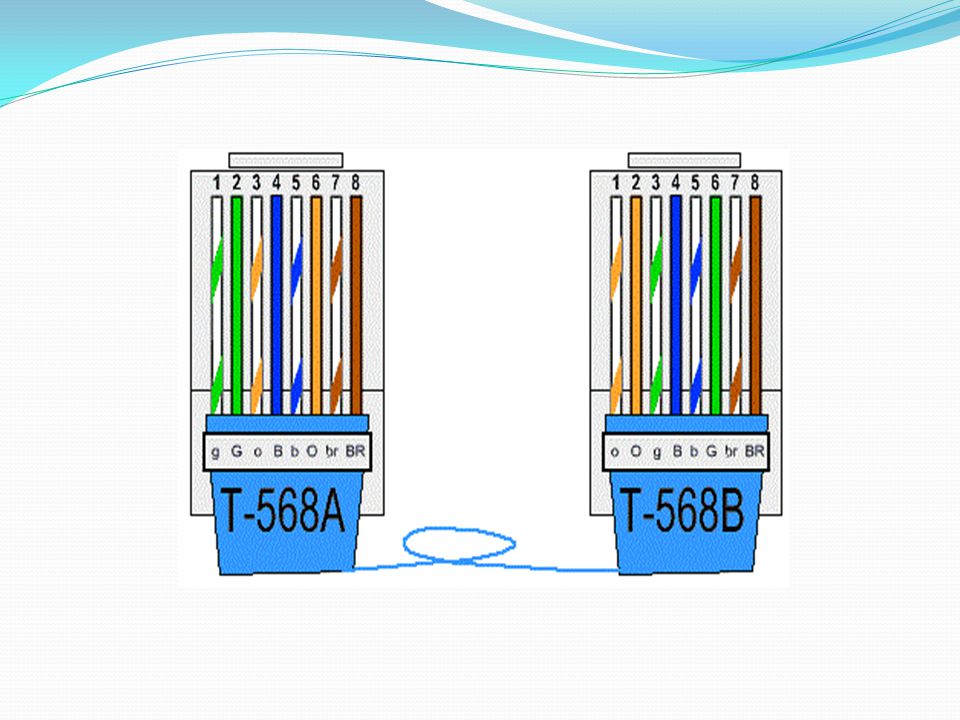

6 Norma 568-a 568-b La norma EIA/TIA 568­A define el cableado horizontal de la siguiente forma: "El sistema de cableado horizontal es la porción del sistema de cableado de telecomunicaciones que se extiende del área de trabajo al cuarto de telecomunicaciones. El cableado horizontal incluye los cables horizontales, las tomas/conectores de telecomunicaciones en el área de trabajo, la terminación mecánica y las interconexiones horizontales localizadas en el cuarto de telecomunicaciones. La norma EIA/TIA 568 especifica dos configuraciones de conexión para el cable UTP de 4 pares los códigos de conexión 568 A y 568 B las diferencias básicas entre uno y otro radican en que en el 568 A el par #2 del cable ( naranja ) termina en los contactos 3 y 6 y el par #3 del cable ( verde ) en los contactos 1 y 2 mientras que el 568 B solo intercambia estos dos pares. El par #1 y #4 no varían de una configuración a otra.

7

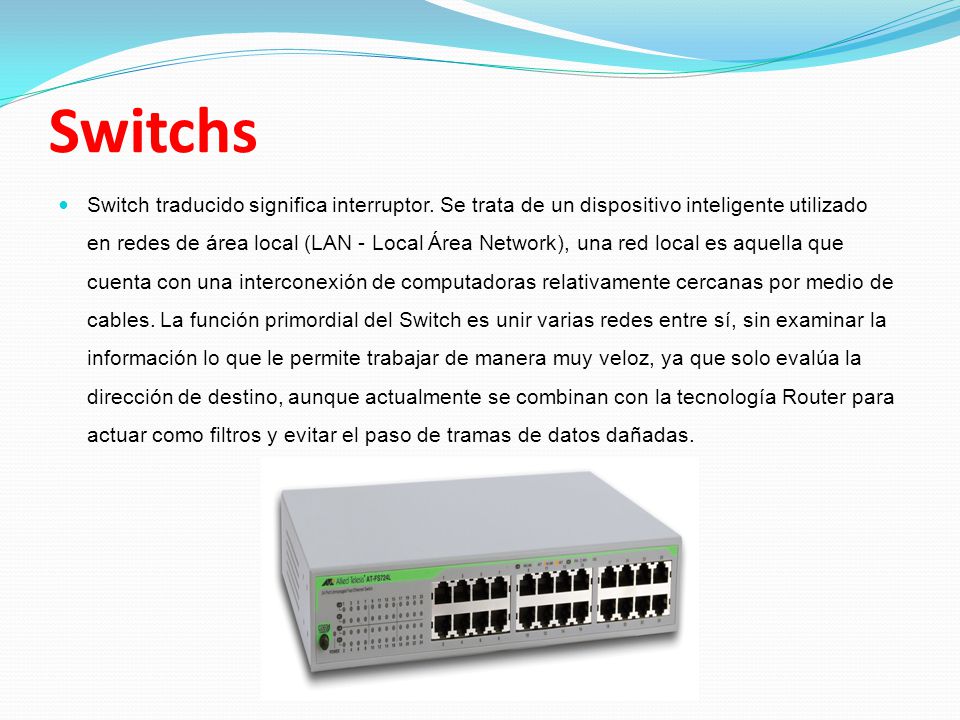

8 Switchs Switch traducido significa interruptor. Se trata de un dispositivo inteligente utilizado en redes de área local (LAN - Local Área Network), una red local es aquella que cuenta con una interconexión de computadoras relativamente cercanas por medio de cables. La función primordial del Switch es unir varias redes entre sí, sin examinar la información lo que le permite trabajar de manera muy veloz, ya que solo evalúa la dirección de destino, aunque actualmente se combinan con la tecnología Router para actuar como filtros y evitar el paso de tramas de datos dañadas.

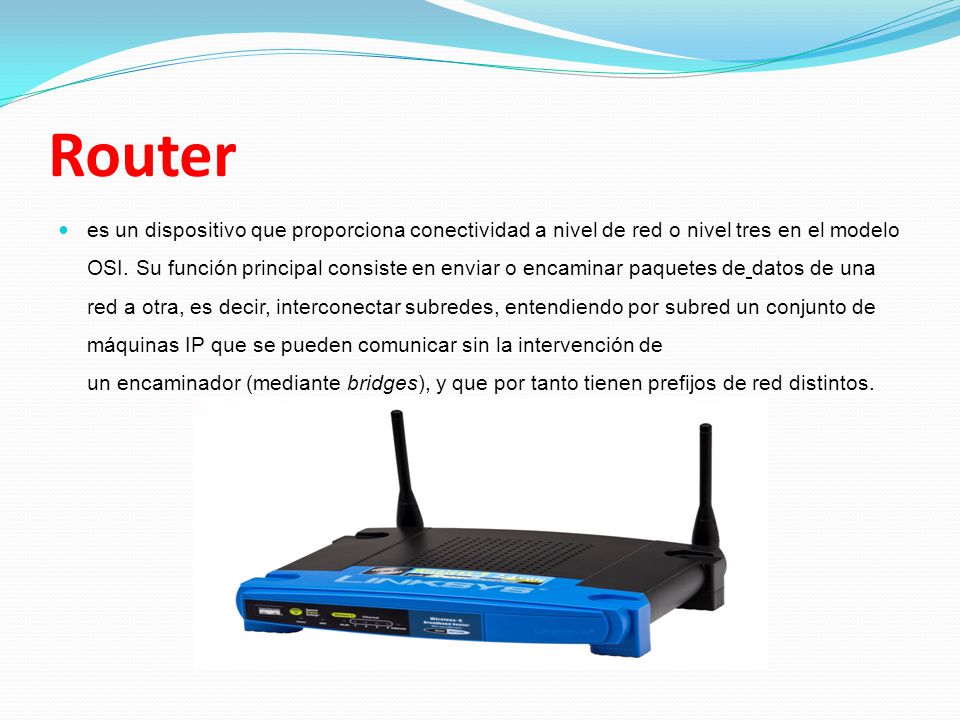

9 Router es un dispositivo que proporciona conectividad a nivel de red o nivel tres en el modelo OSI. Su función principal consiste en enviar o encaminar paquetes de datos de una red a otra, es decir, interconectar subredes, entendiendo por subred un conjunto de máquinas IP que se pueden comunicar sin la intervención de un encaminador (mediante bridges), y que por tanto tienen prefijos de red distintos.

10 Access Point Access Point traducido significa punto de acceso. Se trata de un dispositivo utilizado en redes inalámbricas de área local (WLAN - Wireless Local Área Network), una red local inalámbrica es aquella que cuenta con una interconexión de computadoras relativamente cercanas, sin necesidad de cables, estas redes funcionan a base de ondas de radio específicas. El Access Point entonces se encarga de ser una puerta de entrada a la red inalámbrica en un lugar específico y para una cobertura de radio determinada, para cualquier dispositivo que solicite acceder, siempre y cuando esté configurado y tenga los permisos necesarios. 1.- Cubierta: se encarga de proteger los circuitos internos y da estética al producto. 2.- Indicadores: permiten visualizar la actividad en la red. 3.- Antena: recibe y envía la señal de manera más fiable. 4.- Conector RJ45: permite interconectar la red inalámbrica con una red basada en cables. 5.- Conector DC: recibe la corriente eléctrica desde un adaptador AC/DC, necesaria para su funcionamiento.

11 Diferencia entre router y switch
Hub  El hub es un dispositivo que tiene la función de interconectar las computadoras de una red local. Su funcionamiento es más simple comparado con el switch y el router: el hub recibe datos procedentes de una computadora y los transmite a las demás. En el momento en que esto ocurre, ninguna otra conmutadora puede enviar una señal. Su liberación surge después que la señal anterior haya sido completamente distribuida.  En un hub es posible tener varios puertos, o sea, entradas para conectar los cables de red de cada computadora. Generalmente, hay hubs con 8, 16, 24 y 32 puertos. La cantidad varía de acuerdo con el modelo y el fabricante del dispositivo.  Si el cable de una máquina es desconectado o presenta algún defecto, la red no deja de funcionar. Actualmente, los hubs están siendo reemplazados por los switchs, debido a la pequeña diferencia de costos entre ambos.

12 Switch  El switch es un aparato muy semejante al hub, pero tiene una gran diferencia: los datos provenientes de la computadora de origen solamente son enviados al la computadora de destino. Esto se debe a que los switchs crean una especie de canal de comunicación exclusiva entre el origen y el destino. De esta forma, la red no queda "limitada" a una única computadora en el envío de información . Esto aumenta la performance de la red ya que la comunicación está siempre disponible, excepto cuando dos o más computadoras intentan enviar datos simultáneamente a la misma máquina. Esta característica también disminuye los errores (colisiones de paquetes de datos, por ejemplo). Así como en el hub, un switch tiene varios puertos y la cantidad varía de la misma forma.

13 ROUTER Router con cuatro entradas de Ethernet y una conexión a Internet  SWITCH  Switch sencillo de 5 puertos con Conectividad a internet.
