REDES DE COMPUTADORAS.

Presentación del tema: "REDES DE COMPUTADORAS."— Transcripción de la presentación:

1 REDES DE COMPUTADORAS

2 LABORATORIO 01 INTRODUCCION A LAS REDES DE COMPUTADORAS
José Calachahuin Lupe Pauccar

3 ¿QUE ES UNA RED DE COMPUTADORADORAS?
Una red de computadoras es una interconexión de computadoras para compartir información, recursos y servicios. Esta interconexión puede ser a través de un enlace físico (alambrado) o inalámbrico.

4 COMPONENTES DE UNA RED Nodos de red . Medios de comunicación.
Protocolos. Nodos de red . El nodo es un punto terminal de una red, o cualquiera de sus intersecciones.

5 COMPONENTES DE UNA RED Medios de comunicación.
Físico: Cable par trenzado, coaxial, fibra óptica. Inalámbrico: ondas de radio.

6 COMPONENTES DE UNA RED Protocolos IPX/SPX, es un protocolo no orientado a la conexión porque el receptor no se asegura que el receptor va a recibir el mensaje. Es decir el receptor no le da una respuesta de confirmación. A diferencia de SPX, que si es orientado a la conexión.

7 COMPONENTES DE UNA RED Protocolos NetBEUI, es un protocolo sin encaminamiento, ya que no soporta redes diferentes, fue utilizado en las primeras redes de Microsoft : Windows 95.

8 COMPONENTES DE UNA RED Protocolos
TCP/IP(Protocolo de control de transferencia/ Protocolo de internet), surgió gracias a las investigaciones de DARPA(Agencia de defensa de proyectos de investigación avanzada), Este protocolo es no orientado a la conexión.

9 TOPOLOGIAS DE RED Niveles Físico. Lógico.
Las topologías de red se pueden distinguir en 2 niveles: Físico. Lógico.

10 TOPOLOGIAS DE RED Niveles Nivel Físico:
El nivel físico se puede entender como la configuración del cableado entre máquinas o dispositivos de control o conmutación. Nivel Lógico: La topología lógica, que es la forma en que las máquinas se comunican a través del medio físico. Los dos tipos más comunes de topologías lógicas son : Broadcast (Ethernet) Transmisión de tokens (Token Ring)

11 3. TOPOLOGIAS DE RED Topología de bus Topología de estrella
Forma en la que se enlazan los nodos Topología de bus Topología de estrella Topología en anillo Topología de árbol Topología de malla

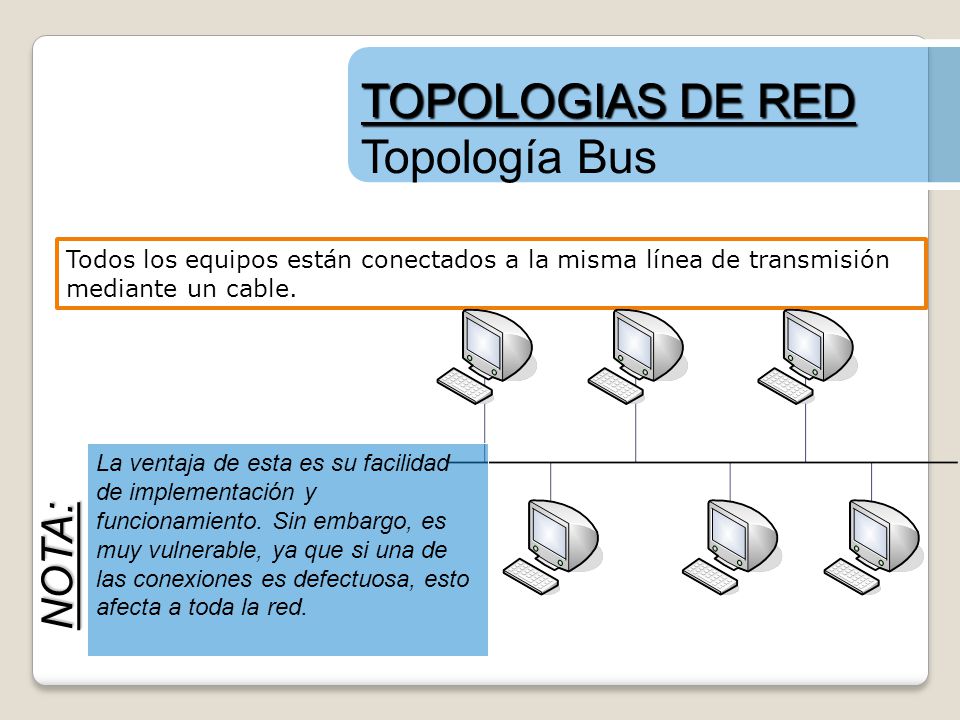

12 TOPOLOGIAS DE RED Topología Bus NOTA:
Todos los equipos están conectados a la misma línea de transmisión mediante un cable. La ventaja de esta es su facilidad de implementación y funcionamiento. Sin embargo, es muy vulnerable, ya que si una de las conexiones es defectuosa, esto afecta a toda la red. NOTA:

13 TOPOLOGIAS DE RED Topología Estrella NOTA:
Los equipos de la red están conectados a un concentrador. NOTA: Son mucho menos vulnerables, ya que se puede eliminar una de las conexiones fácilmente desconectándola del concentrador sin paralizar el resto de la red.

14 TOPOLOGIAS DE RED Topología Anillo NOTA:
Los nodos de la red se disponen en un anillo cerrado conectados a él mediante enlaces punto a punto. La información describe una trayectoria circular en una única dirección y el nodo principal es quien gestiona conflictos entre nodos al evitar la colisión de tramas de información. En este tipo de topología, un fallo en un nodo afecta a toda la red. NOTA:

15 TOPOLOGIAS DE RED Topología en Árbol
También conocida como topología jerárquica, puede ser vista como una colección de redes en estrella ordenadas en una jerarquía. Al contrario que en las redes en estrella, la función del nodo central se puede distribuir.

16 TOPOLOGIAS DE RED Topología en Malla
En la topología malla, cada nodo se enlaza directamente con los demás nodos. De esta manera es posible llevar los mensajes de un nodo a otro por diferentes caminos. Una red de malla extiende con eficacia una red compartiendo el acceso a una infraestructura de red con mayor coste.

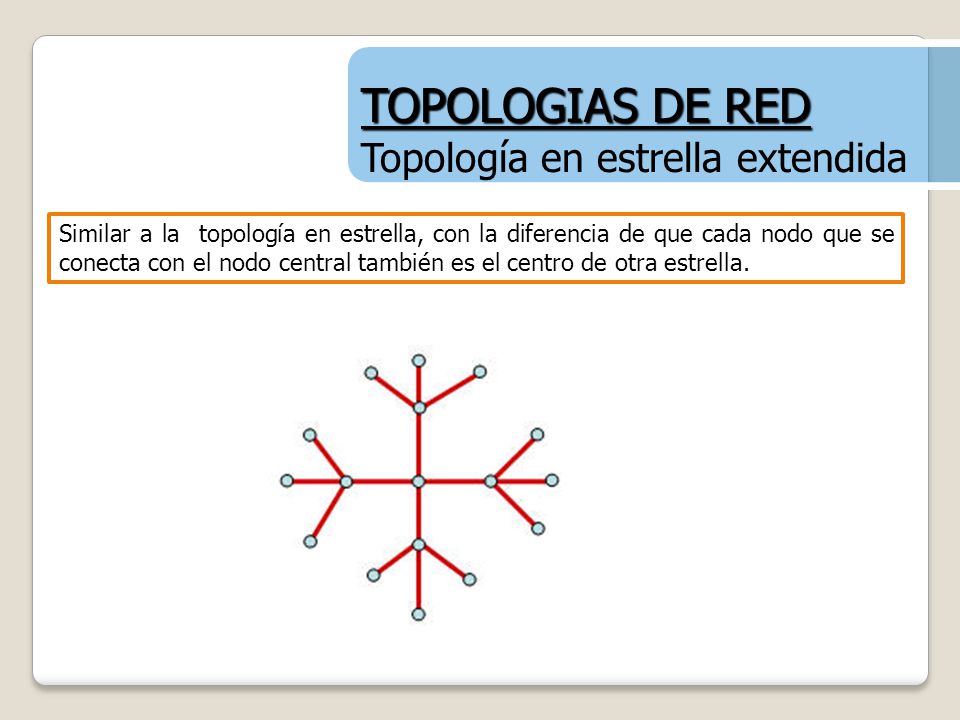

17 TOPOLOGIAS DE RED Topología en estrella extendida
Similar a la topología en estrella, con la diferencia de que cada nodo que se conecta con el nodo central también es el centro de otra estrella.

18 Topología de red celular
TOPOLOGIAS DE RED Topología de red celular La topología celular es un área geográfica dividida en regiones (celdas) para los fines de la tecnología inalámbrica. En la topología celular, no hay enlaces físicos, sólo ondas electromagnéticas.

19 4. DISPOSITIVOS DE RED Adaptador de red
NIC, o adaptador de red Ethernet: Permite el acceso de una computadora a una red. Cada adaptador posee una dirección MAC que la identifica en la red y es única. Una computadora conectada a una red se denomina nodo.

20 DISPOSITIVOS DE RED Repetidor
Repetidor o repeater: Aumenta el alcance de una conexión física, disminuyendo la degradación de la señal eléctrica en el medio físico

21 DISPOSITIVOS DE RED Hub
Concentrador o hub: Funciona como un repetidor, pero permite la interconexión de múltiples nodos, además cada mensaje que es enviado por un nodo, es repetido en cada boca el hub.

22 DISPOSITIVOS DE RED Puente
Puente o bridge: Interconectan segmentos de red, haciendo el cambio de frames entre las redes de acuerdo con una tabla de direcciones que dice en que segmento está ubicada una dirección MAC

23 DISPOSITIVOS DE RED Switch
Conmutador o switch: Permite la interconexión de múltiples segmentos de red, funciona en velocidades más rápidas y es más sofisticado.

24 TOPOLOGIAS DE RED Topología en bus
Enrutador o router: A través de tablas y algoritmos de enrutamiento, un enrutador decide el mejor camino que debe tomar un paquete para llegar a una determinada dirección de destino.

25 SIMBOLOGIA CENTRAL PBX SWITCH ROUTER

26 TRABAJO DE INVESTIGACION
1.Investigue acerca de los fabricantes más reconocidos de dispositivos de red 2.Busque en internet, un diagrama de una red donde se vea alguna topología empleada en alguna empresa y descríbala 3.Investigue y diga porque es útil implementar una red

27 Gracias por su atención
Tecsup-Julio 2008
