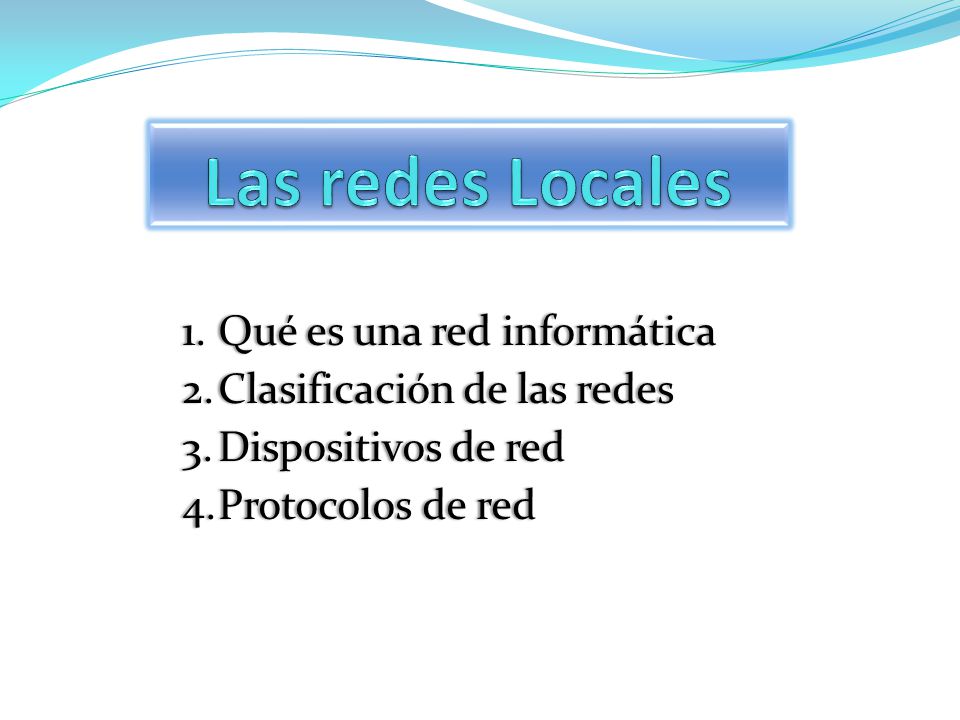

1 Las redes Locales Qué es una red informática
Clasificación de las redes Dispositivos de red Protocolos de red

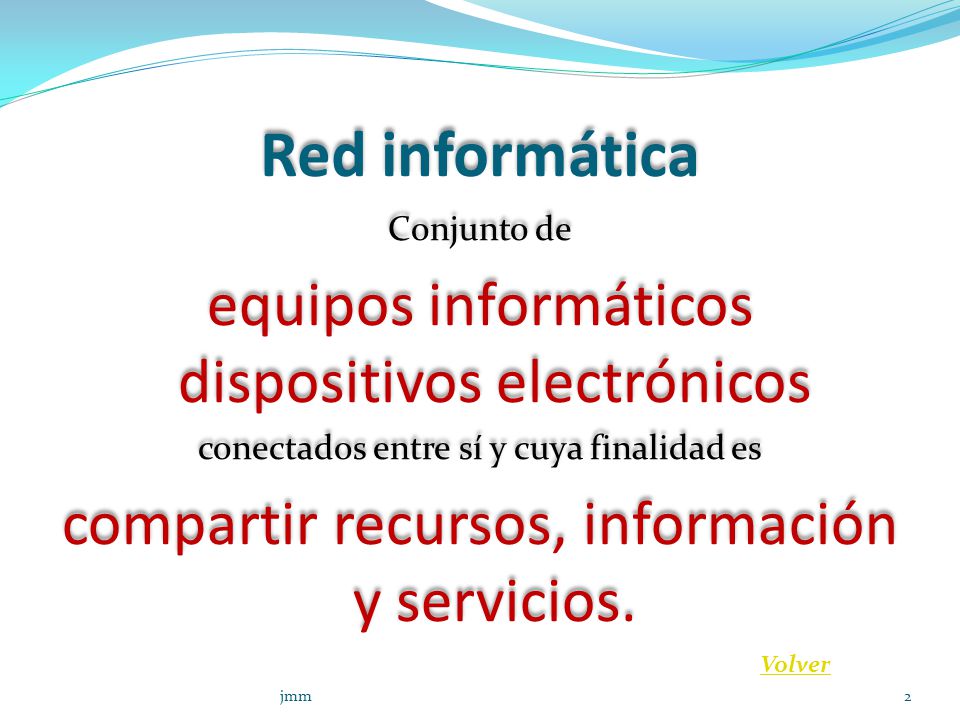

2 Red informática equipos informáticos dispositivos electrónicos
Conjunto de equipos informáticos dispositivos electrónicos conectados entre sí y cuya finalidad es compartir recursos, información y servicios. Volver jmm

3 Clasificación de las Redes
Tamaño Clasificación Topología Interconexión jmm

4 Redes. Clasificación Según tamaño o cobertura volver jmm
PAN: red de área personal LAN: red de área local MAN: red de área metropolitana WAN: red de área amplia volver jmm

5 PAN - Personal Area Network
Configuración básica de red que está integrada por los dispositivos que están situados en el entorno personal y local del usuario, ya sea en la casa, en el trabajo, en el vehículo, etc. jmm

6 LAN - Local Area Network
Son redes pequeñas, se extienden a un edificio. Debido a sus limitadas dimensiones, son redes muy rápidas en las cuales cada estación se puede comunicar con el resto. La arquitectura LAN permite compartir recursos. jmm

7 MAN - Metropolitan Area Network
Comprenden una ubicación geográfica determinada , como una ciudad o municipio y su distancia de cobertura es mayor de 4 Km. Redes Basadas en servidor. Las redes basadas en servidor son mejores para compartir gran cantidad de recursos y datos. jmm

8 WAN - Wide Area Network Red capaz de cubrir distancias desde unos 100km hasta unos 1000 km, dando el servicio a un país o un continente. Un ejemplo sería Internet o cualquier red en la cual no estén en un mismo edificio todos sus miembros (sobre la distancia hay discusión posible). Muchas WAN son construidas por y para una organización o empresa particular y son de uso privado, otras son construidas por los proveedores de Internet (ISP) para proveer de conexión a sus clientes. jmm

9 Redes. Clasificación Según Topología de red volver jmm BUS ESTRELLA
ANILLO ÁRBOL MALLA volver jmm

10 Topología de redes Lineal o en bus jmm

11 Topología de redes En estrella En estrella extendida jmm

12 Topología de redes Red en Malla jmm

13 Según el medio físico de interconexión
Redes. Clasificación Según el medio físico de interconexión RED Cableada RED Inalámbrica volver jmm

14 Dispositivos de red jmm

15 Tarjetas de red Tarjeta de red ethernet Tarjeta de red inalámbrica
PCMCIA de red jmm

16 Tarjetas de red Es la interfaz que permite conectar nuestro equipo a la red. Normalmente se instala en las ranuras de expansión de la placa base. Cada tarjeta de red tiene un identificador hexadecimal único de 6 bytes (48bits) denominado MAC (media acces control- control de acceso al medio). jmm

17 Tarjetas de red Ejemplo de MAC 00 – 13 - E8 - 2A – AF - 73
Los tres últimos bytes se denominan NIC Nº de serie que da el fabricante a la tarjeta Los tres primeros bytes se denominan OUI Asignados por el IEEE a los fabricantes IEEE: Institute of Electrical and Electronic Engineers OUI: Organisationaly Unique Identifier NIC: Network Interface Card jmm

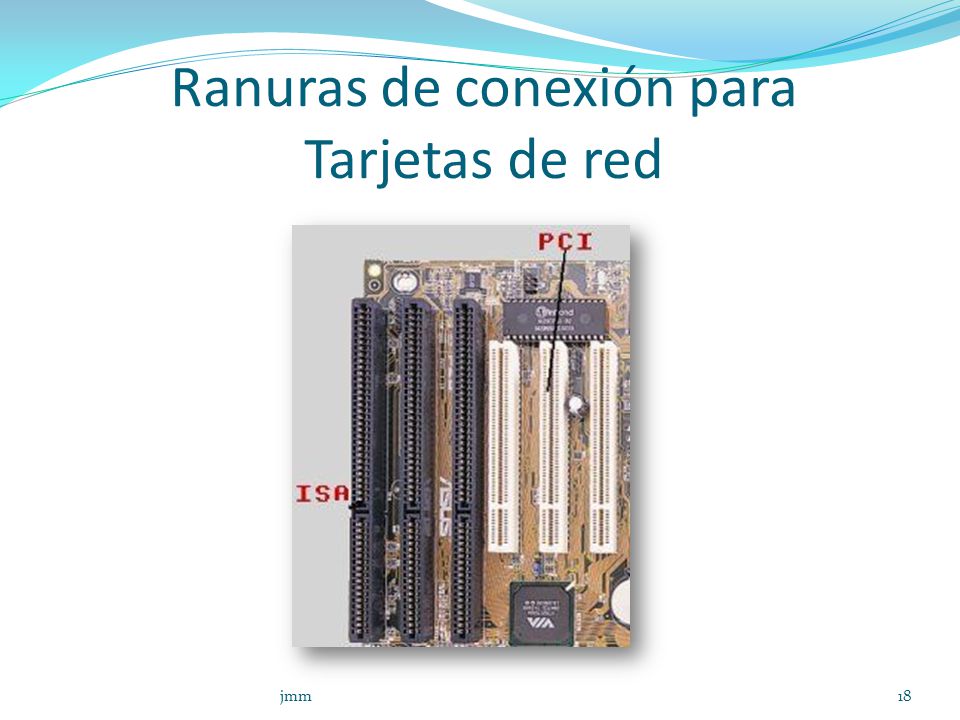

18 Ranuras de conexión para Tarjetas de red
jmm

19 Cables de pares trenzados
Es el cable más utilizado actualmente para redes locales. Está formado por cuatro pares de hilos. Cada par está trenzado para evitar las interferencias radioeléctricas. Inconvenientes: La atenuación o pérdida de señal Las perturbaciones electromagnéticas producidas por aparatos eléctricos que afectan a las señales transmitidas. En estos cables se utiliza el conector RJ 45. jmm

20 Cable coaxial Es tan fácil de instalar y mantener como el cable de par trenzado y es el medio que se prefiere para las LAN grandes. jmm

21 Fibra óptica Mayor velocidad de transmisión que los anteriores, es inmune a la interferencia de frecuencias de radio y capaz de enviar señales a distancias considerables sin perder su calidad. Tiene un costo mayor. jmm

22 Cable fibra óptica Formado por filamentos de vidrio transparente (de cristal o de plástico) que pueden ser tan finos como un cabello humano. Transportan los paquetes de información como haces de luz producidos por un láser. Los conectores más utilizados son: SC, de inserción directa ST, con inserción y giro de un cuarto de vuelta jmm

23 Conectores fibra óptica
jmm

24 Dispositivos de conexión
Conmutador switch 8 puertos Routers Concentrador hub 7 puertos jmm

25 Sirven para conectar cada uno de los equipos a la red
Hub y Swith Sirven para conectar cada uno de los equipos a la red Concentrador o Hub Conmutador o Swith Cuando recibe un paquete de datos a través de un puerto, lo transmite a todos los demás. Esto puede causar problemas de saturación en la red Almacena las direcciones MAC de todos los equipos que tiene conectados mediante sus puertos, por lo que cuando recibe un paquete de datos, revisa la dirección MAC de destino y sólo la envía a este puesto. Esto permite mayor tránsito de datos en la red, sin saturarla. jmm

26 Enrutador o Router Dispositivo de hardware destinado a interconectar diferentes redes. Permite asegurar el direccionamiento de los paquetes de datos, seleccionando la mejor ruta hacia su destino. Un router puede enlazar una LAN con una WAN o con Internet Representación simbólica de un router jmm

27 Enrutador o Router Esquema de conexión de una pequeña red LAN (hogar) a Internet, mediante un router jmm

28 Protocolos de red jmm

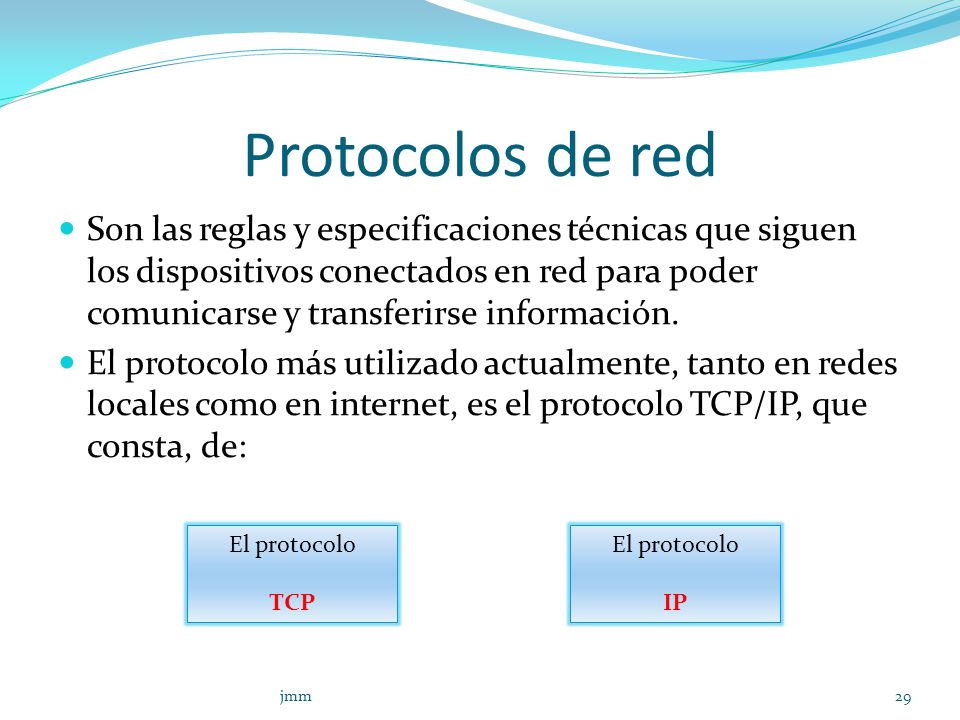

29 Protocolos de red Son las reglas y especificaciones técnicas que siguen los dispositivos conectados en red para poder comunicarse y transferirse información. El protocolo más utilizado actualmente, tanto en redes locales como en internet, es el protocolo TCP/IP, que consta, de: El protocolo TCP El protocolo IP jmm

30 Protocolos de red El protocolo TCP divide la información en paquetes (añadiéndoles un código protector de errores), que luego compondrá y comprobará en el destino, devolviendo los corruptos para que sean enviados de nuevo. El protocolo IP se encarga de la transmisión de los paquetes de información como elementos independientes entre sí, de tal manera que cada uno puede ir por caminos diferentes. Es sencillo y tiene un bajo coste de implementación. jmm

31 Protocolos de red En una red, cada equipo integrante dispone de un identificador único que, como pertenece al protocolo IP, se denomina dirección IP. La dirección IP está formada por 4 bytes separados por puntos, de la forma: Dirección IP (IPv4) XXX 192 168 1 1º byte 2º byte 3º byte 4º byte jmm
