1 Centrales Axe Ingeniería Electrónica

2 Alumno: Jeanpier Billy Mamani Coaquira
Curso: Sistemas de telefonía Ciclo : VIII Alumno: Jeanpier Billy Mamani Coaquira

3 AXE ¿Qué ES AXE?

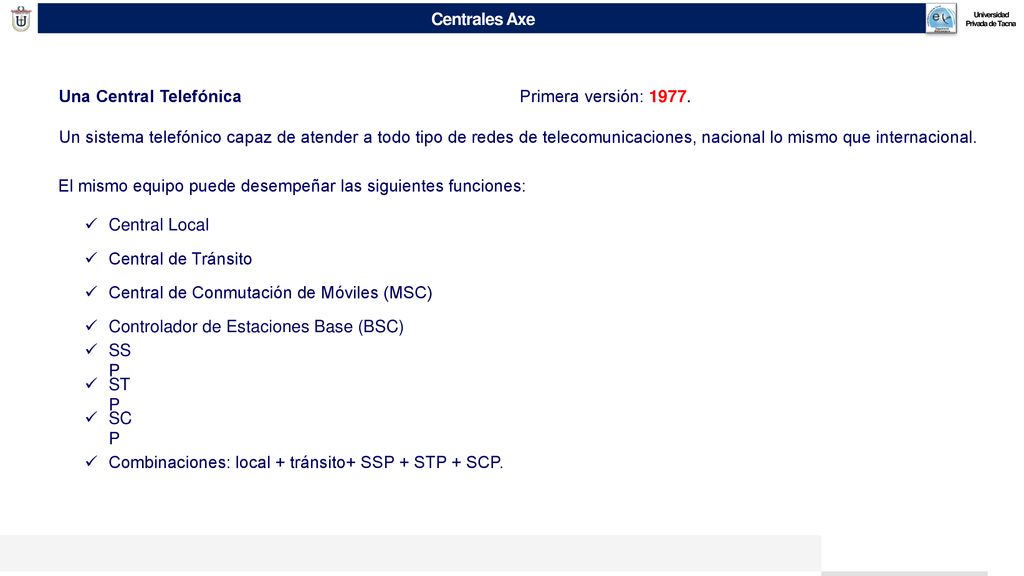

4 Una Central Telefónica
Un sistema telefónico capaz de atender a todo tipo de redes de telecomunicaciones, nacional lo mismo que internacional. Primera versión: 1977. El mismo equipo puede desempeñar las siguientes funciones: Central Local Central de Tránsito Central de Conmutación de Móviles (MSC) Forma parte de las redes de algunas de las principales operadoras del mundo. Continúa evolucionando: nuevos procesadores, nuevo HW, nuevo Sistema de Aplicación. Líder absoluto en telefonía móvil. Controlador de Estaciones Base (BSC) SSP STP SCP Combinaciones: local + tránsito+ SSP + STP + SCP.

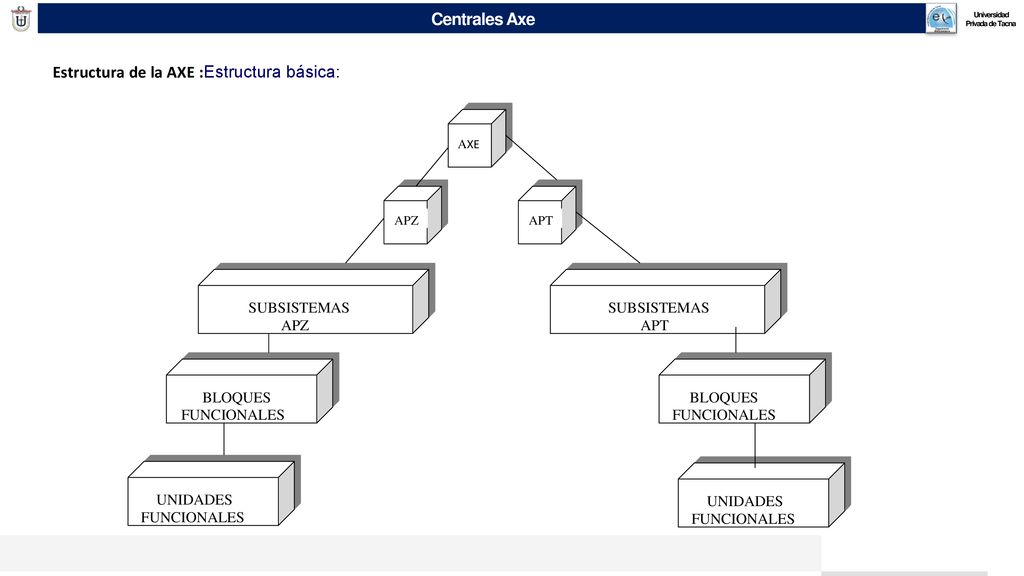

5 Estructura de la AXE :Estructura básica: SUBSISTEMAS APZ APT BLOQUES
AXE SUBSISTEMAS APZ APT BLOQUES FUNCIONALES BLOQUES FUNCIONALES Forma parte de las redes de algunas de las principales operadoras del mundo. Continúa evolucionando: nuevos procesadores, nuevo HW, nuevo Sistema de Aplicación. Líder absoluto en telefonía móvil. UNIDADES FUNCIONALES UNIDADES FUNCIONALES

6 Estructura de la AXE :Estructura jerárquica
Nivel de Sistema 1 Conmutación Control APT APZ Nivel de Sistema 2 TSS SSS OMS FMS MCS CPS Nivel de Subsistema Forma parte de las redes de algunas de las principales operadoras del mundo. Continúa evolucionando: nuevos procesadores, nuevo HW, nuevo Sistema de Aplicación. Líder absoluto en telefonía móvil. LI2 CPU Nivel de Bloque Funcional LIC LIR LIU CP-A HW Nivel de Unidad Funcional (HW o SW)

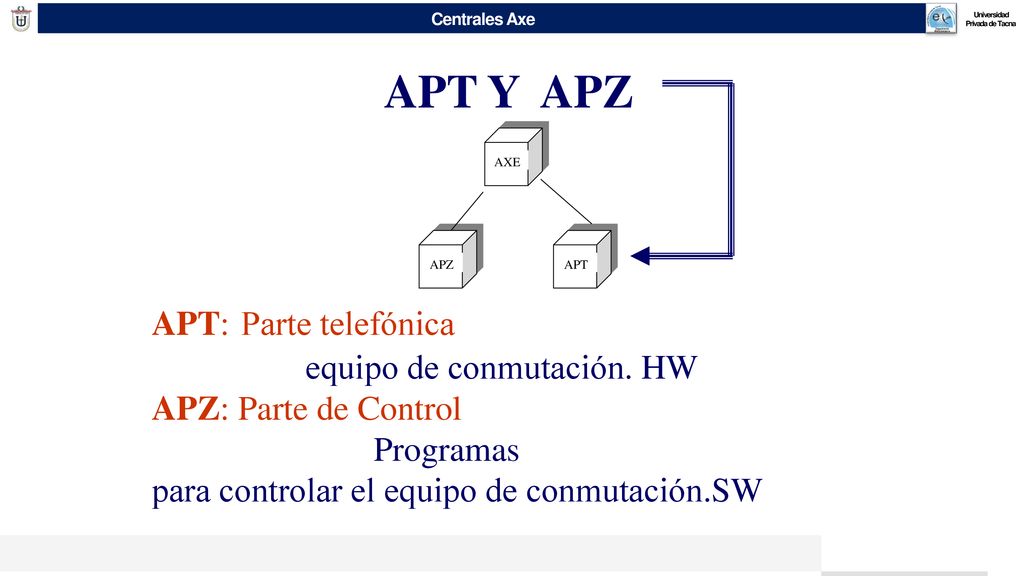

7 APT Y APZ APT APZ AXE APT: Parte telefónica equipo de conmutación. HW APZ: Parte de Control Programas para controlar el equipo de conmutación.SW

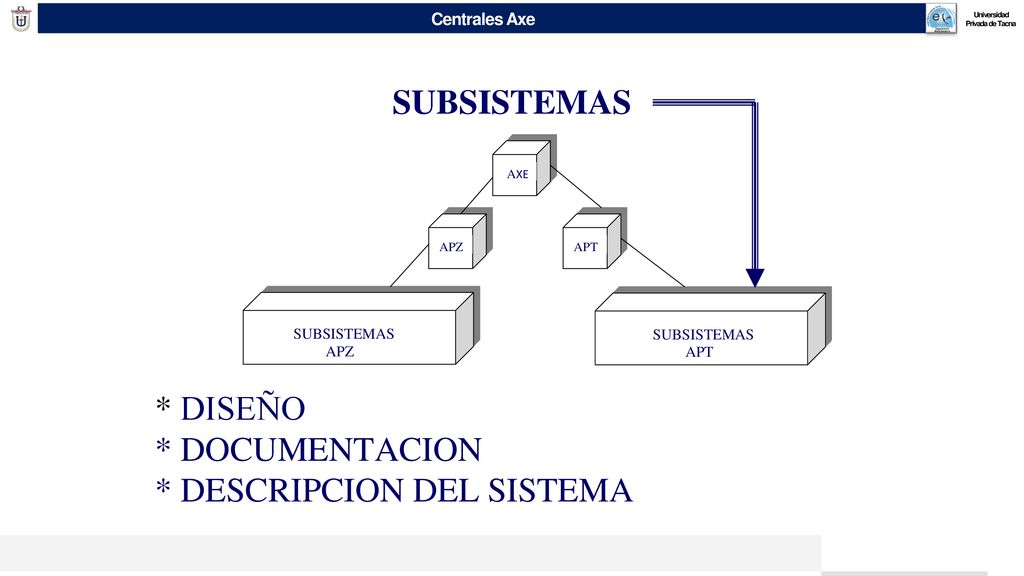

8 * DISEÑO * DOCUMENTACION * DESCRIPCION DEL SISTEMA
SUBSISTEMAS AXE APZ APT * DISEÑO * DOCUMENTACION * DESCRIPCION DEL SISTEMA

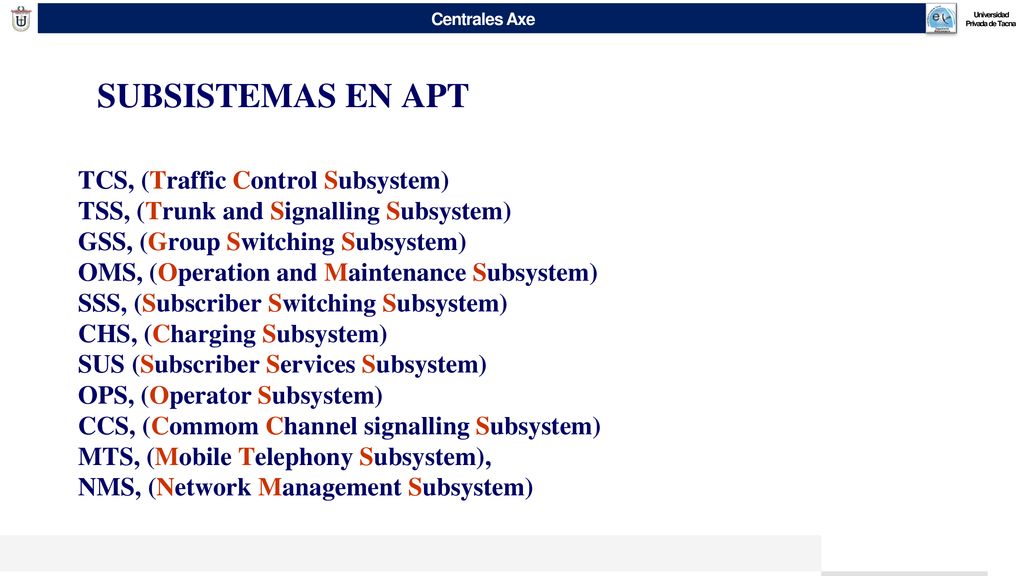

9 SUBSISTEMAS EN APT TCS, (Traffic Control Subsystem)
TSS, (Trunk and Signalling Subsystem) GSS, (Group Switching Subsystem) OMS, (Operation and Maintenance Subsystem) SSS, (Subscriber Switching Subsystem) CHS, (Charging Subsystem) SUS (Subscriber Services Subsystem) OPS, (Operator Subsystem) CCS, (Commom Channel signalling Subsystem) MTS, (Mobile Telephony Subsystem), NMS, (Network Management Subsystem)

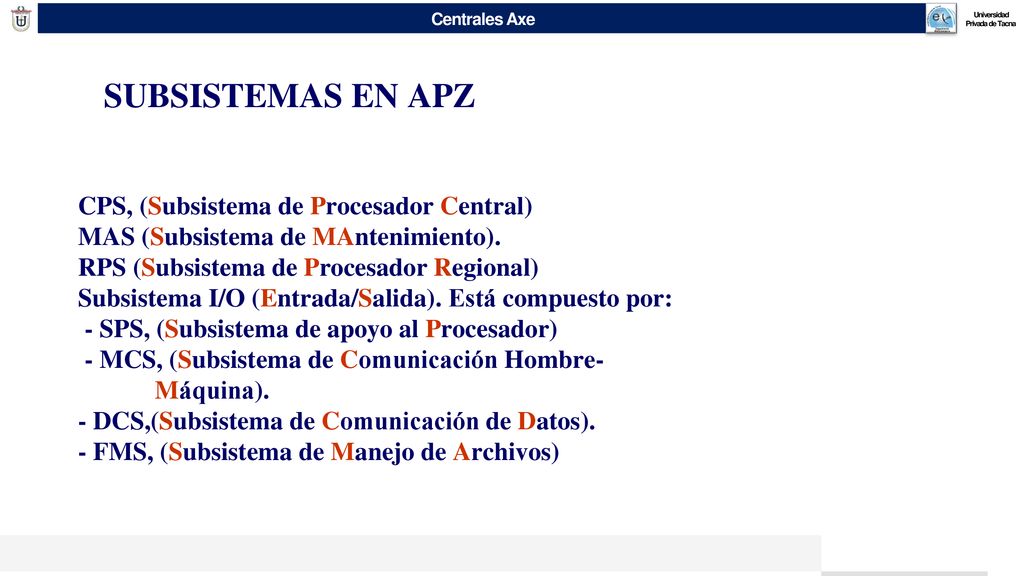

10 SUBSISTEMAS EN APZ CPS, (Subsistema de Procesador Central)
MAS (Subsistema de MAntenimiento). RPS (Subsistema de Procesador Regional) Subsistema I/O (Entrada/Salida). Está compuesto por:  - SPS, (Subsistema de apoyo al Procesador) - MCS, (Subsistema de Comunicación Hombre- Máquina). - DCS,(Subsistema de Comunicación de Datos). - FMS, (Subsistema de Manejo de Archivos)

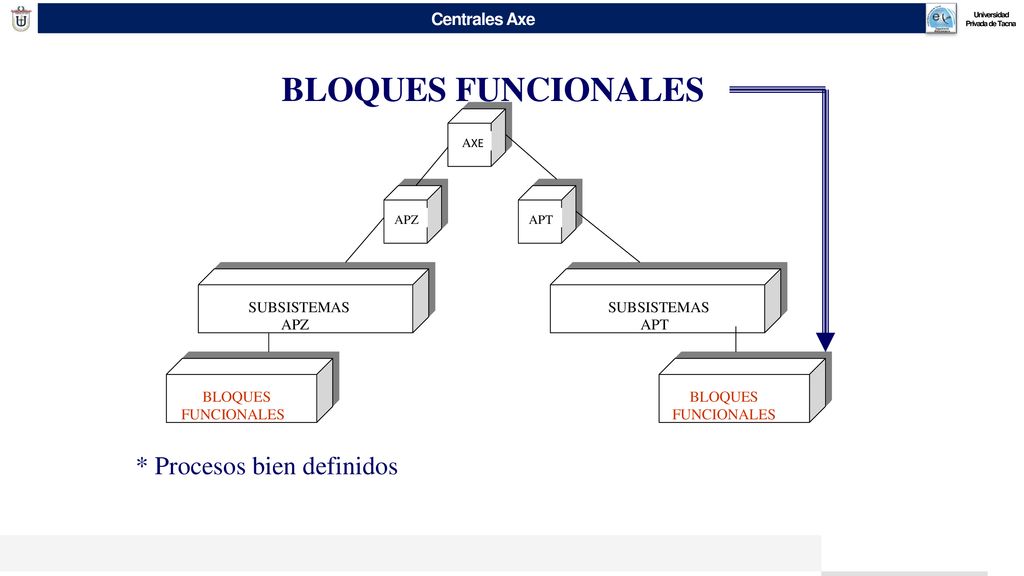

11 BLOQUES FUNCIONALES * Procesos bien definidos SUBSISTEMAS APZ APT
AXE SUBSISTEMAS APZ APT BLOQUES FUNCIONALES * Procesos bien definidos

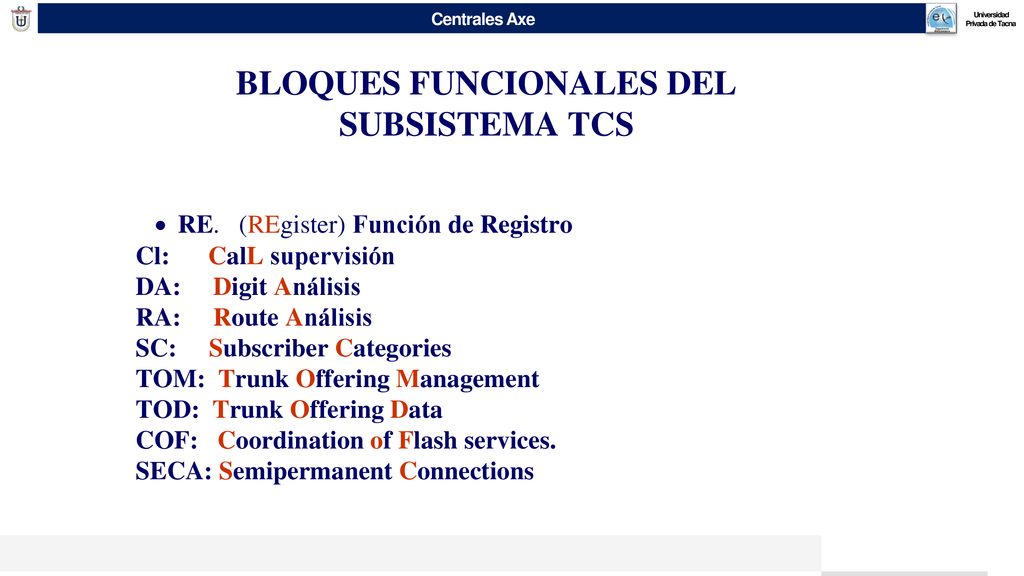

12 BLOQUES FUNCIONALES DEL SUBSISTEMA TCS
·  RE. (REgister) Función de Registro Cl: CalL supervisión DA: Digit Análisis RA: Route Análisis SC: Subscriber Categories TOM: Trunk Offering Management TOD: Trunk Offering Data COF: Coordination of Flash services. SECA: Semipermanent Connections

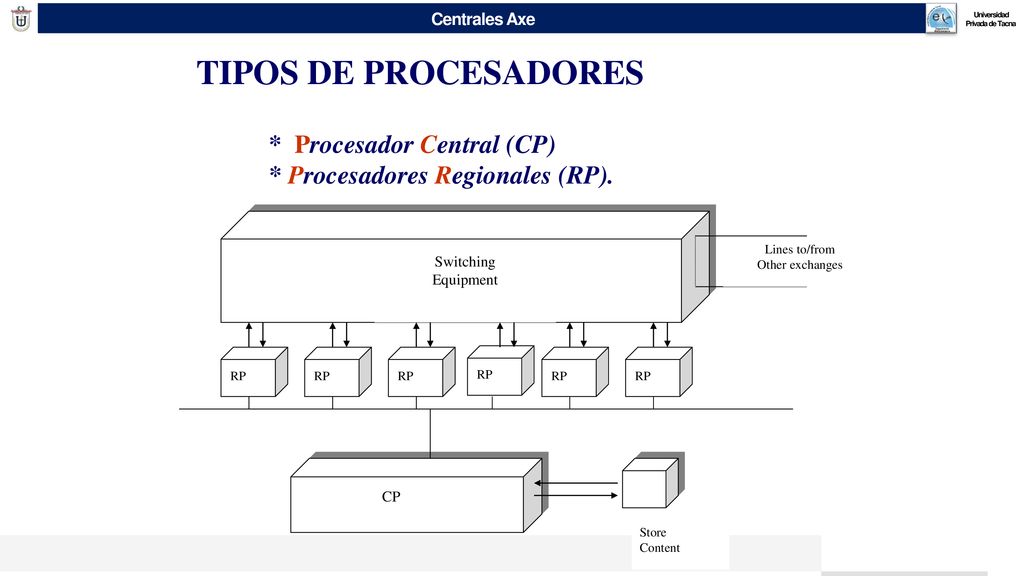

13 TIPOS DE PROCESADORES * Procesador Central (CP)
* Procesadores Regionales (RP). Lines to/from Other exchanges Store Content CP Switching Equipment RP

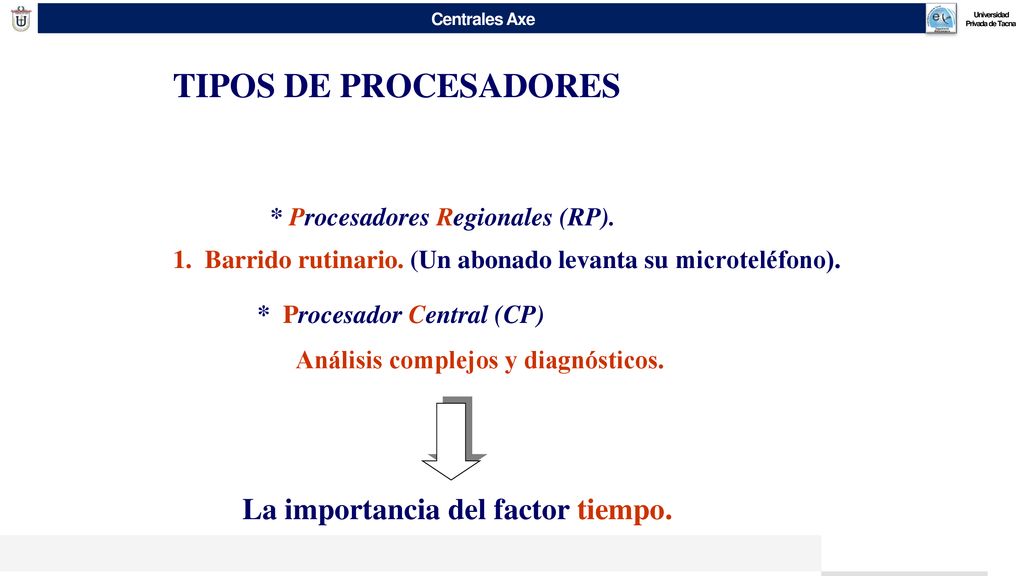

14 TIPOS DE PROCESADORES * Procesadores Regionales (RP).
1.  Barrido rutinario. (Un abonado levanta su microteléfono). *  Procesador Central (CP) Análisis complejos y diagnósticos. La importancia del factor tiempo.

15 DIAGRAMA DE BLOQUES DE UN PROCESADOR REGIONAL
POWER RPBU MEU EMB RPB-A RPB-B EMB: Extensión Module Bus RPB-A: Regional Processor Bus. A-side MEU: Memory Unit RPB-B: Regional Processor Bus. B-side PRO: Processor Unit RPBU: Regional Processor Bus Unit

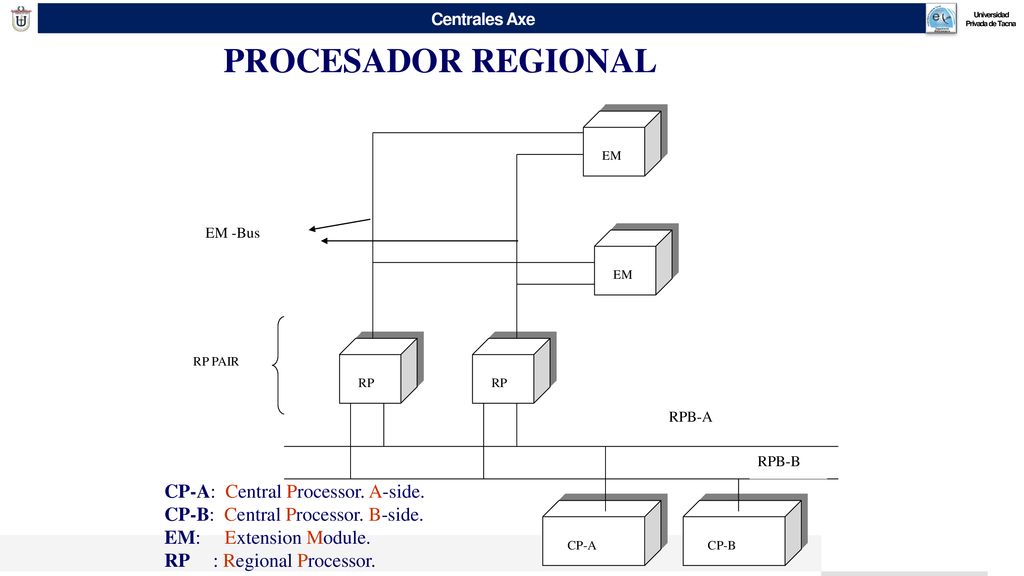

16 PROCESADOR REGIONAL CP-A: Central Processor. A-side.
EM RP RPB-A RPB-B CP-A CP-B RP PAIR EM -Bus CP-A: Central Processor. A-side. CP-B: Central Processor. B-side. EM: Extension Module. RP : Regional Processor.

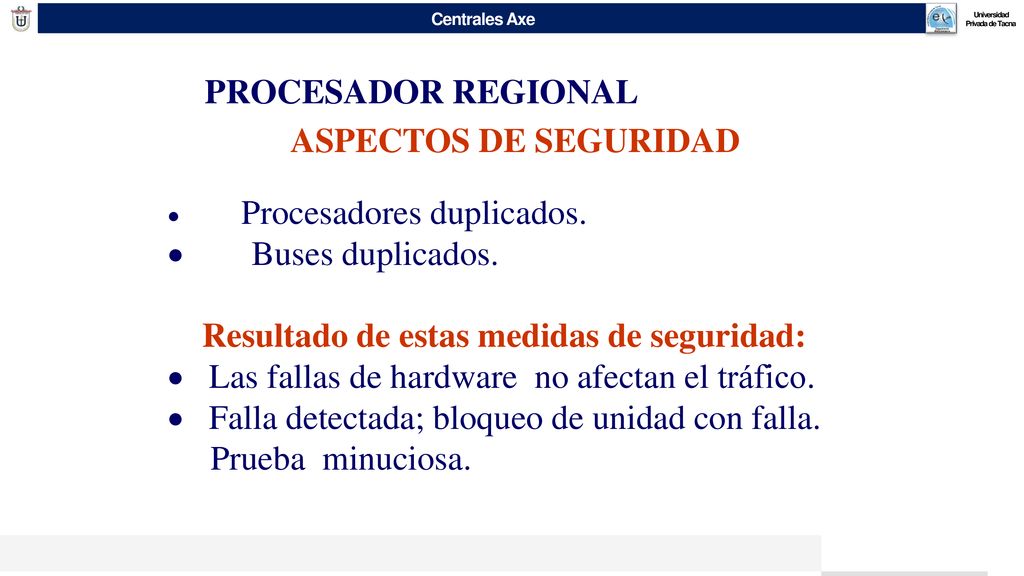

17 Resultado de estas medidas de seguridad:
PROCESADOR REGIONAL   ASPECTOS DE SEGURIDAD ·        Procesadores duplicados. ·        Buses duplicados. Resultado de estas medidas de seguridad: ·   Las fallas de hardware no afectan el tráfico. ·   Falla detectada; bloqueo de unidad con falla. Prueba minuciosa.

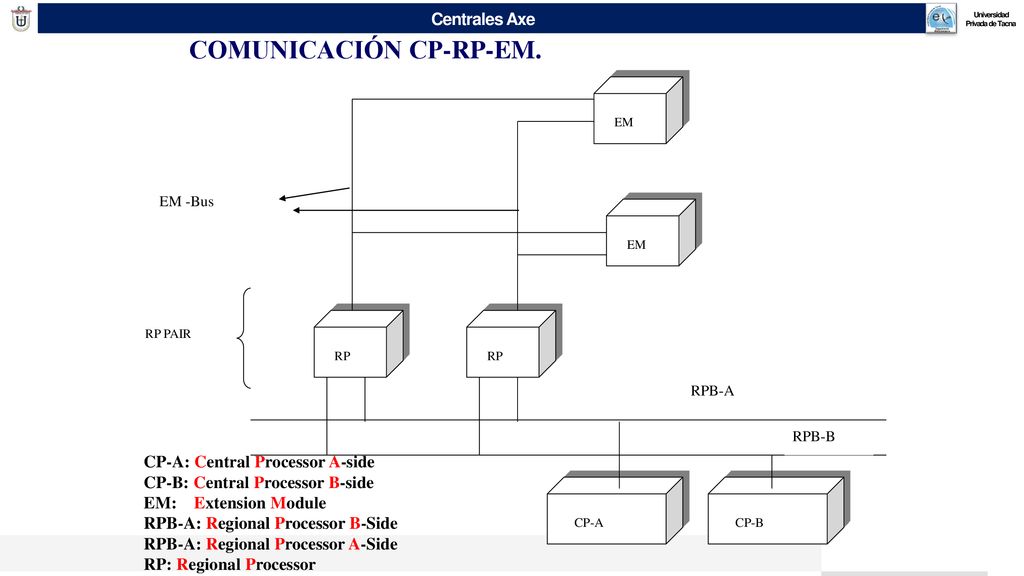

18 COMUNICACIÓN CP-RP-EM.
RPB-A RPB-B CP-A CP-B RP PAIR EM -Bus CP-A: Central Processor A-side CP-B: Central Processor B-side EM: Extension Module RPB-A: Regional Processor B-Side RPB-A: Regional Processor A-Side RP: Regional Processor

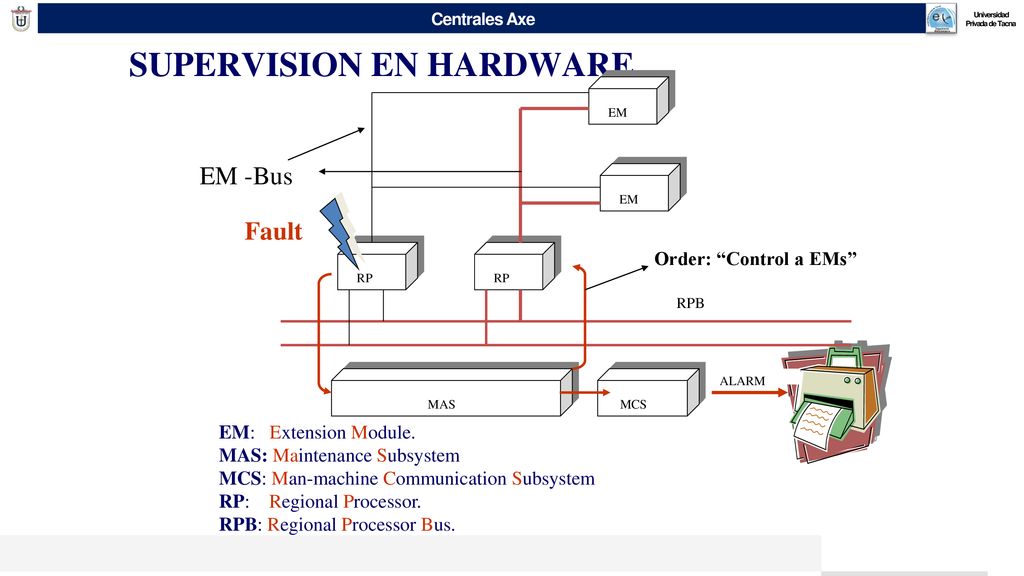

19 SUPERVISION EN HARDWARE
EM EM -Bus EM Fault RP RP Order: “Control a EMs” RPB MCS ALARM MAS EM: Extension Module. MAS: Maintenance Subsystem MCS: Man-machine Communication Subsystem RP: Regional Processor. RPB: Regional Processor Bus.

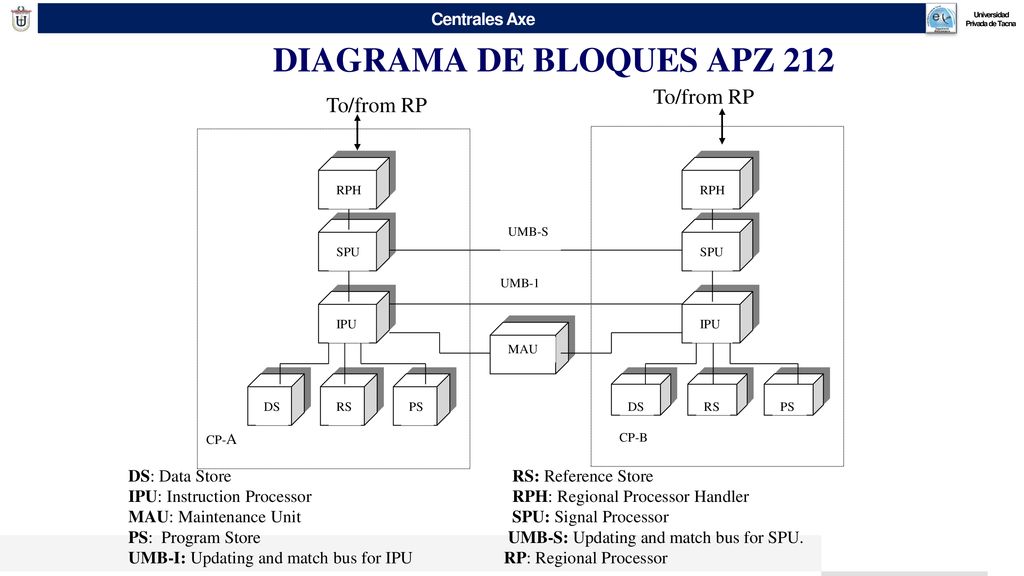

20 DIAGRAMA DE BLOQUES APZ 212
To/from RP To/from RP RPH RPH UMB-S SPU SPU UMB-1 IPU IPU MAU DS RS PS DS RS PS CP-A CP-B DS: Data Store RS: Reference Store IPU: Instruction Processor RPH: Regional Processor Handler MAU: Maintenance Unit SPU: Signal Processor PS: Program Store UMB-S: Updating and match bus for SPU. UMB-I: Updating and match bus for IPU RP: Regional Processor

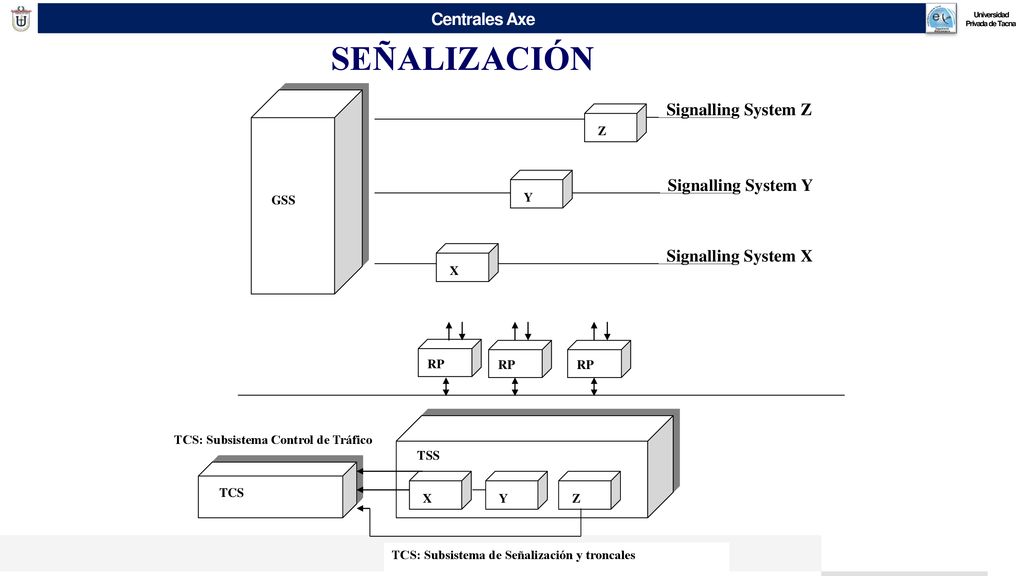

21 SEÑALIZACIÓN Signalling System Z Signalling System Y
GSS X Signalling System X RP RP RP TSS Z Y X TCS TCS: Subsistema Control de Tráfico TCS: Subsistema de Señalización y troncales

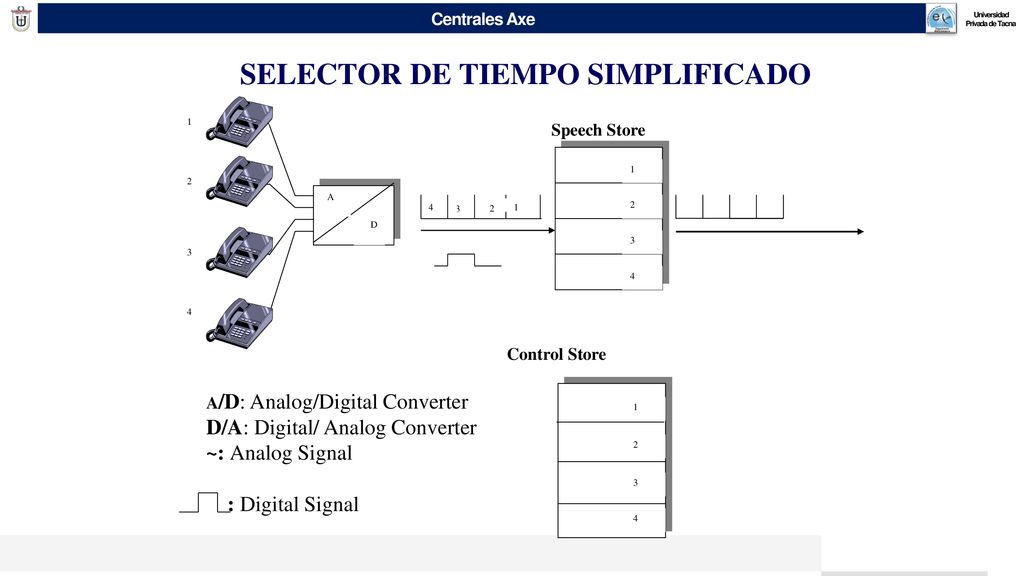

22 SELECTOR DE TIEMPO SIMPLIFICADO
1 Speech Store 1 2 3 4 2 A D 3 4 2 1 3 4 Control Store A/D: Analog/Digital Converter D/A: Digital/ Analog Converter ~: Analog Signal : Digital Signal 1 2 3 4

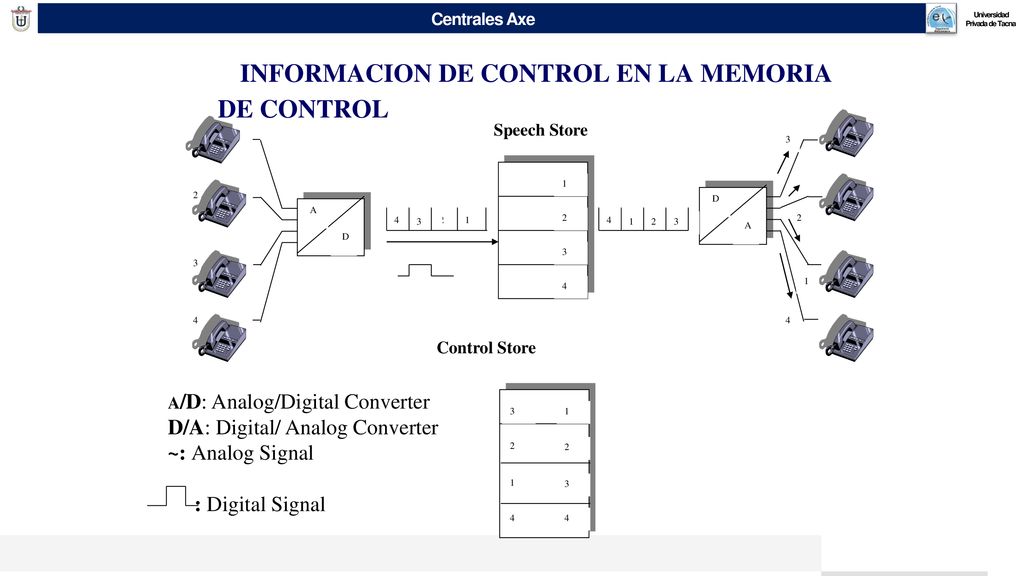

23 INFORMACION DE CONTROL EN LA MEMORIA DE CONTROL
Speech Store D A 1 2 3 4 Control Store A/D: Analog/Digital Converter D/A: Digital/ Analog Converter ~: Analog Signal : Digital Signal

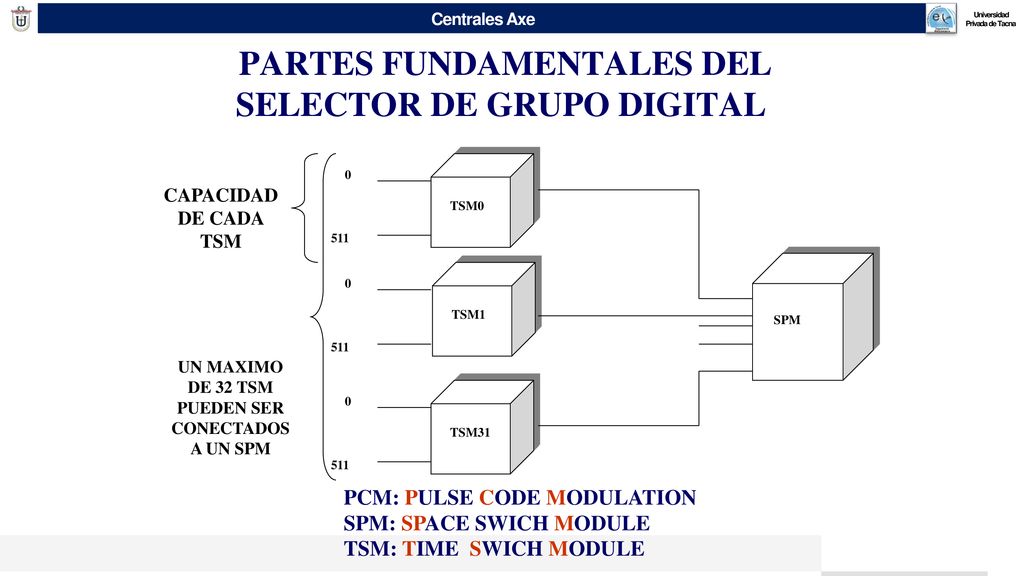

24 PARTES FUNDAMENTALES DEL SELECTOR DE GRUPO DIGITAL
511 CAPACIDAD DE CADA TSM TSM0 511 TSM1 SPM UN MAXIMO DE 32 TSM PUEDEN SER CONECTADOS A UN SPM 511 TSM31 PCM: PULSE CODE MODULATION SPM: SPACE SWICH MODULE TSM: TIME SWICH MODULE

25 MEMORIAS DE HABLA Y MEMORIAS DE CONTROL EN TSM
SSA From Devices 511 SSB To Devices CSA To SPM CSB From SPM CSC SPM Control TSM CSA: Control Store A. CSB: Control Store B.TSM: Time Switch Module. SSB: Speech Store B CSC: Control Store C.SSA: Speech Store A

26 MODULO SELECTOR DE ESPACIO , SPM
TSM-0 TSM-1 TSM-31 Samples From TSM SPM CSC in TSM-O CSC in TSM-31 TSM-O Addresses From CSC Samples To TSM

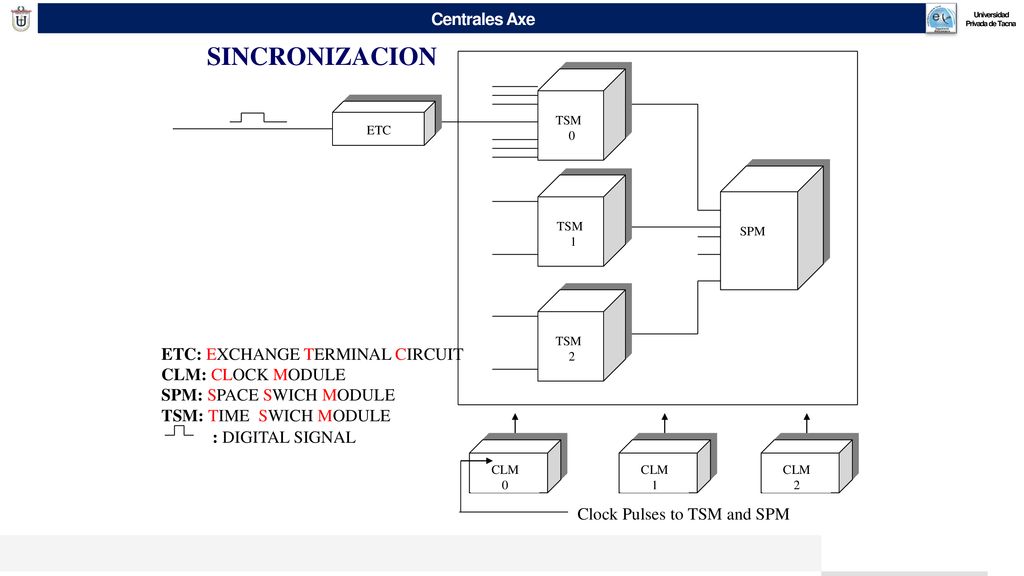

27 SINCRONIZACION ETC: EXCHANGE TERMINAL CIRCUIT CLM: CLOCK MODULE
SPM TSM 1 2 ETC CLM ETC: EXCHANGE TERMINAL CIRCUIT CLM: CLOCK MODULE SPM: SPACE SWICH MODULE TSM: TIME SWICH MODULE : DIGITAL SIGNAL Clock Pulses to TSM and SPM

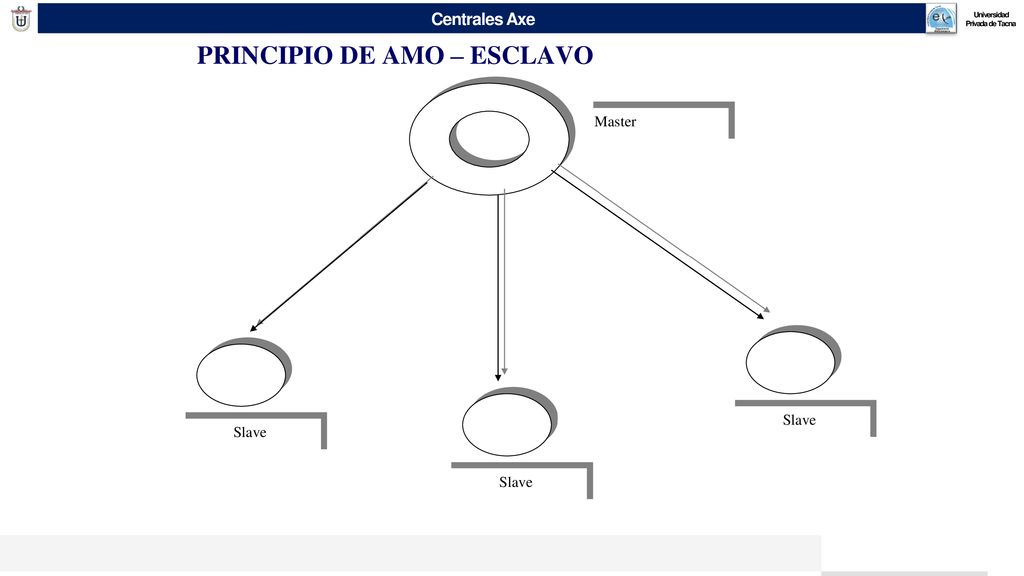

28 PRINCIPIO DE AMO – ESCLAVO
Master Slave

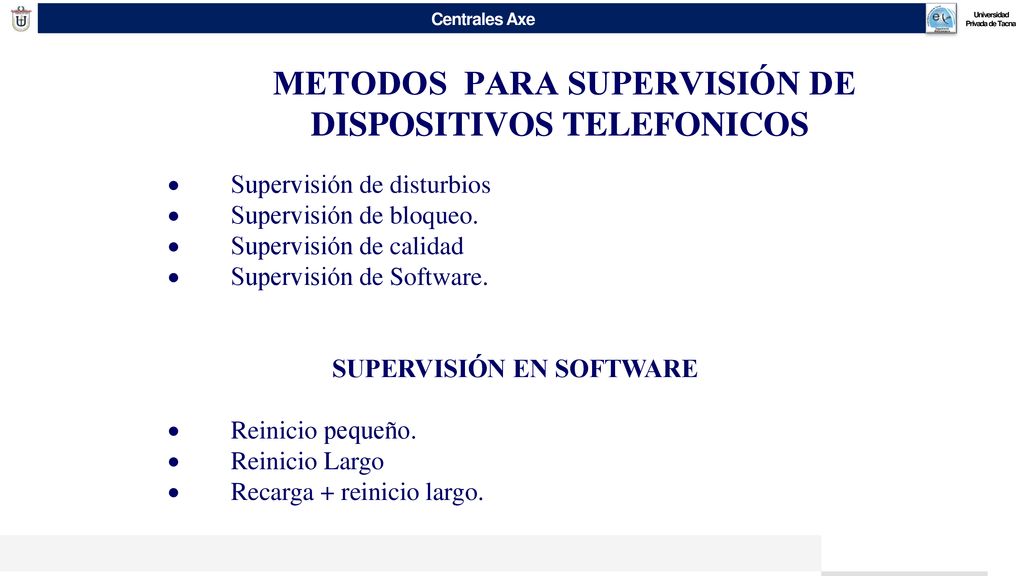

29 METODOS PARA SUPERVISIÓN DE DISPOSITIVOS TELEFONICOS
·        Supervisión de disturbios ·        Supervisión de bloqueo. ·        Supervisión de calidad ·        Supervisión de Software. SUPERVISIÓN EN SOFTWARE ·        Reinicio pequeño. ·        Reinicio Largo ·        Recarga + reinicio largo.

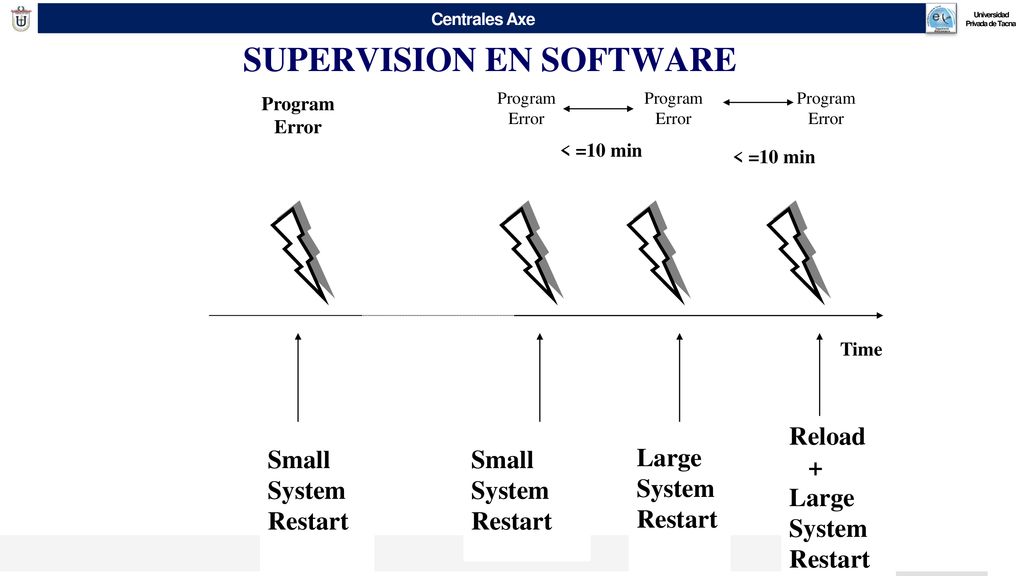

30 SUPERVISION EN SOFTWARE
Program Error Program Error Program Error Program Error < =10 min < =10 min Time Reload + Large System Restart Small System Restart Small System Restart Large System Restart

31 MANEJO DE FALLAS EN EL PROCESADOR CENTRAL
“EXECUTIVE” TEST STOP UPDATING STOP CP-A Start Test Start Updating Fault Stop Fault Stop AMU Data Fault Ok “STAND-BY” TEST “ EXECUTIVE” CP-B

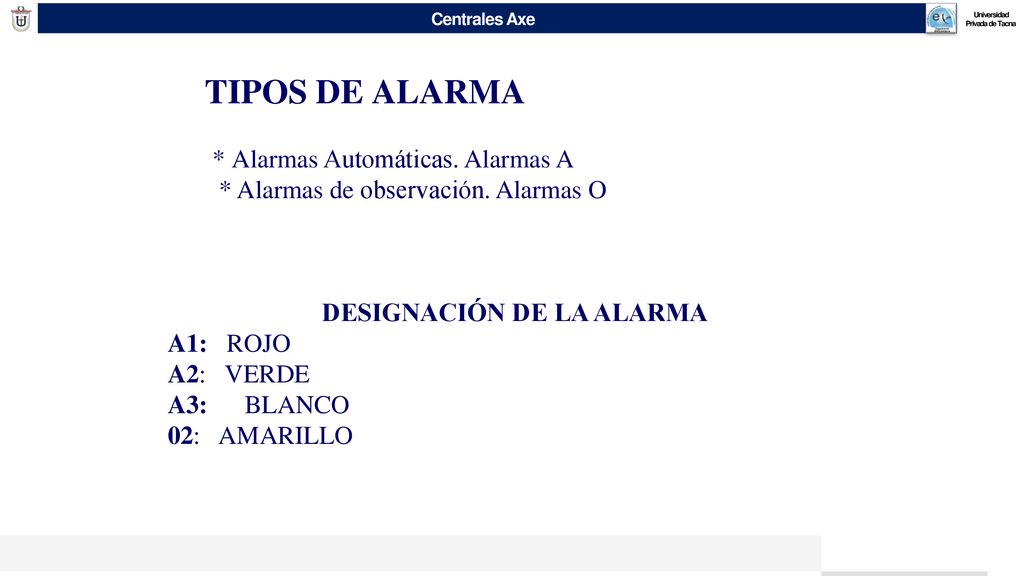

32 DESIGNACIÓN DE LA ALARMA
TIPOS DE ALARMA          * Alarmas Automáticas. Alarmas A * Alarmas de observación. Alarmas O DESIGNACIÓN DE LA ALARMA A1: ROJO A2: VERDE A3: BLANCO 02: AMARILLO

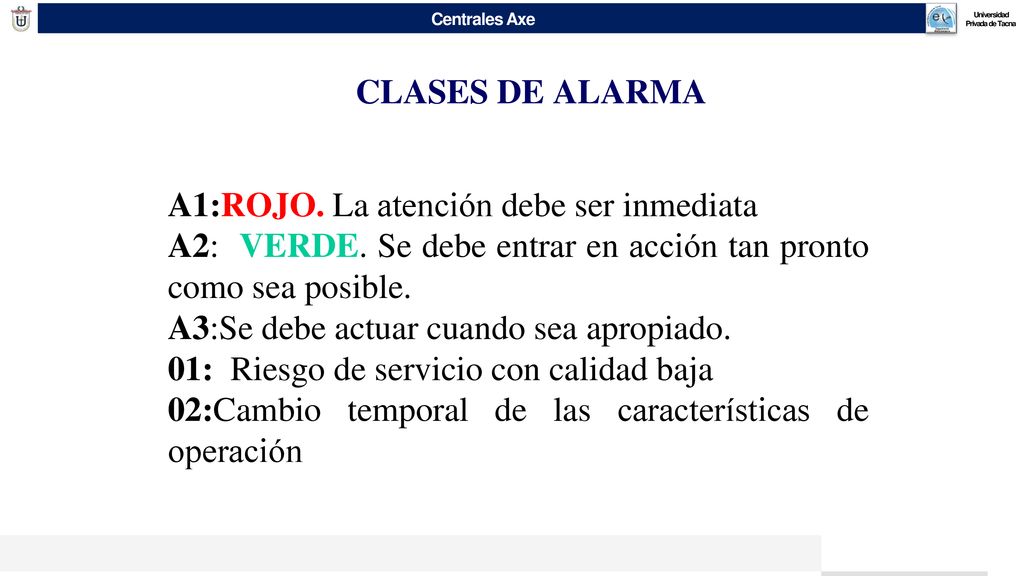

33 CLASES DE ALARMA A1:ROJO. La atención debe ser inmediata A2: VERDE. Se debe entrar en acción tan pronto como sea posible. A3:Se debe actuar cuando sea apropiado. 01: Riesgo de servicio con calidad baja 02:Cambio temporal de las características de operación

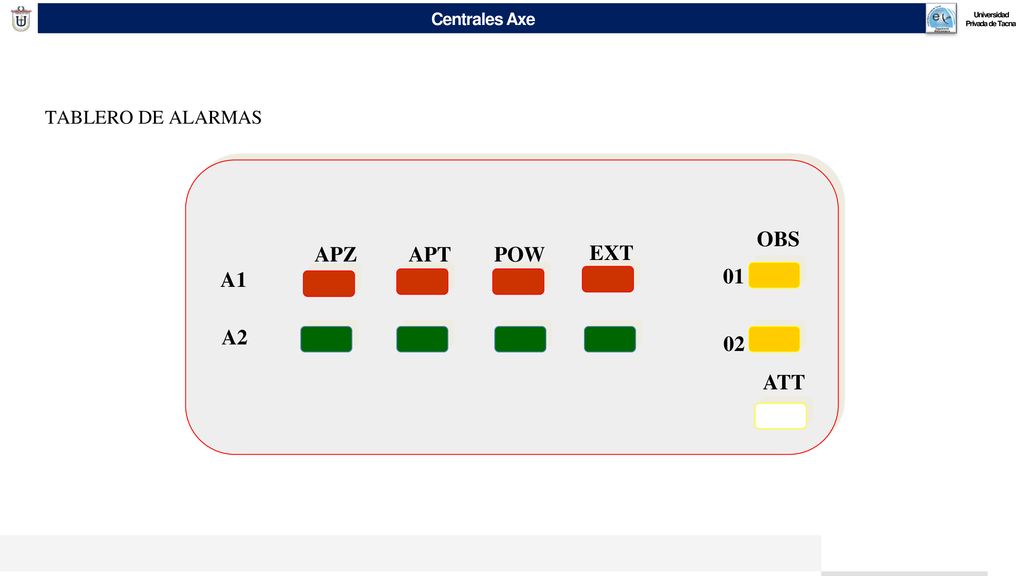

34 TABLERO DE ALARMAS OBS APZ APT POW EXT A1 01 A2 02 ATT

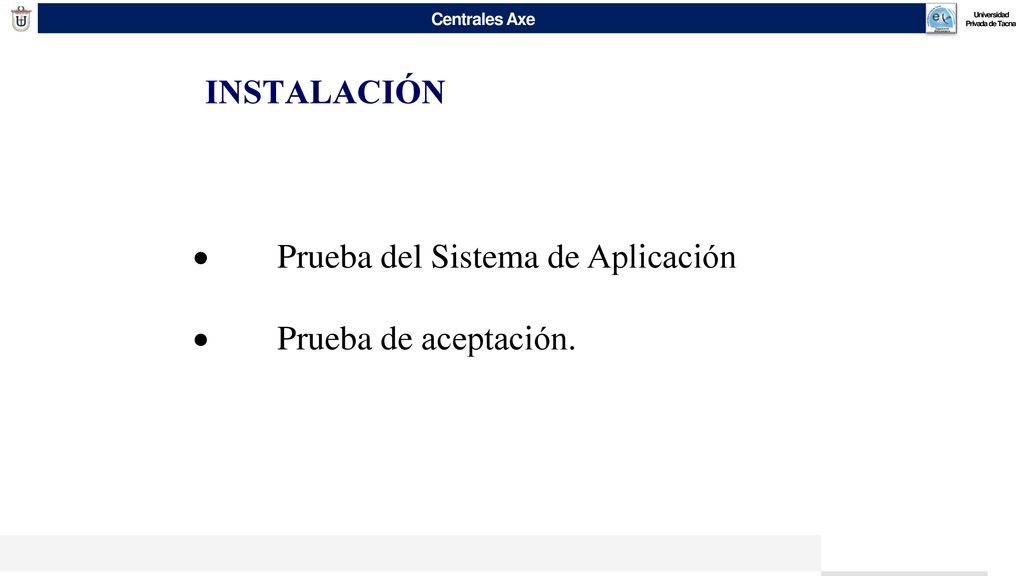

35 INSTALACIÓN ·        Prueba del Sistema de Aplicación ·       Prueba de aceptación.

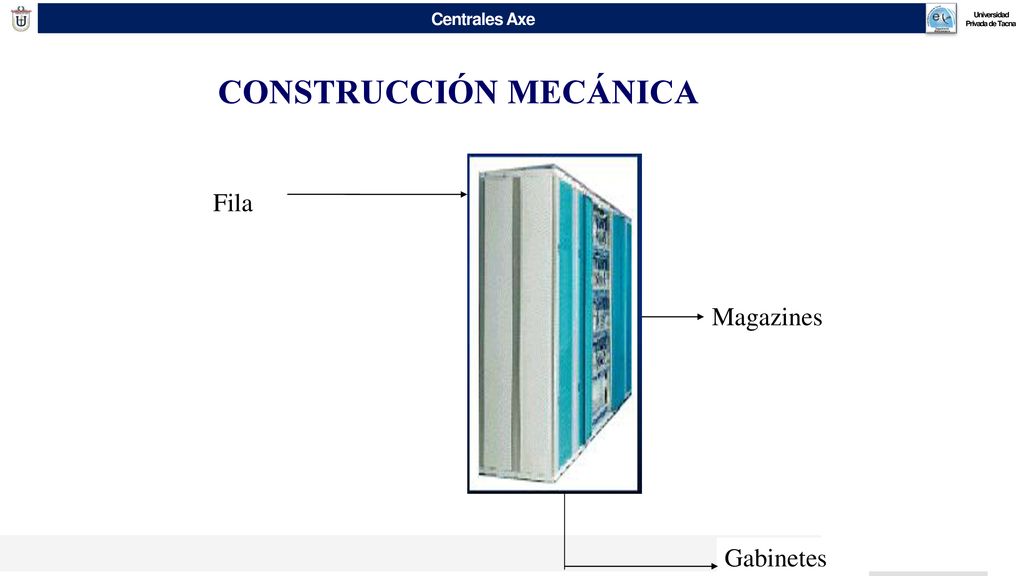

36 CONSTRUCCIÓN MECÁNICA
Magazines Fila Gabinetes

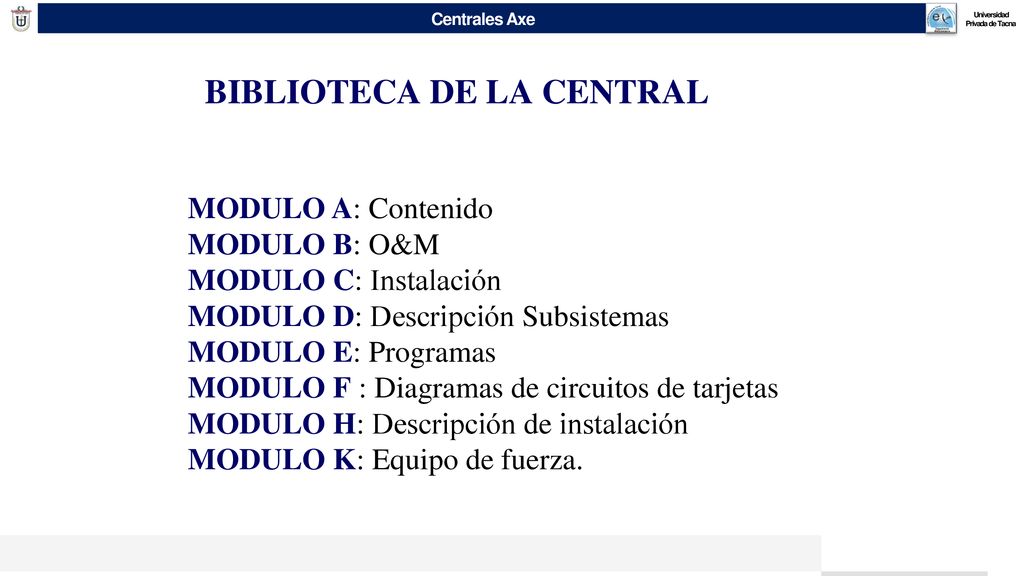

37 BIBLIOTECA DE LA CENTRAL
MODULO A: Contenido MODULO B: O&M MODULO C: Instalación MODULO D: Descripción Subsistemas MODULO E: Programas MODULO F : Diagramas de circuitos de tarjetas MODULO H: Descripción de instalación MODULO K: Equipo de fuerza.

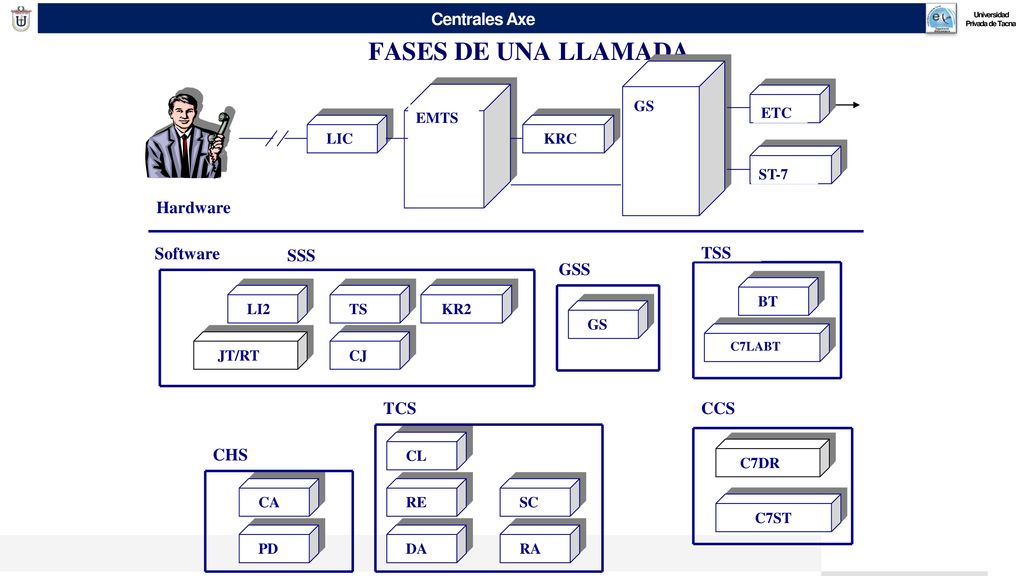

38 FASES DE UNA LLAMADA Hardware Software SSS TSS GSS TCS CCS CHS GS EMTS
ETC LIC KRC ST-7 Hardware Software SSS TSS GSS BT LI2 TS KR2 GS JT/RT C7LABT CJ TCS CCS CHS CL C7DR CA RE SC C7ST PD DA RA

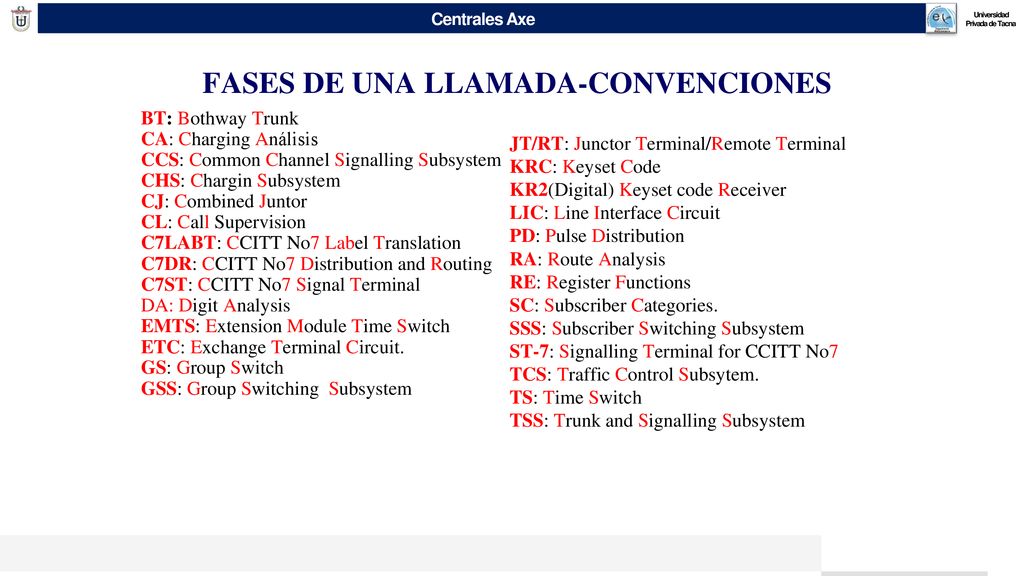

39 FASES DE UNA LLAMADA-CONVENCIONES
BT: Bothway Trunk CA: Charging Análisis CCS: Common Channel Signalling Subsystem CHS: Chargin Subsystem CJ: Combined Juntor CL: Call Supervision C7LABT: CCITT No7 Label Translation C7DR: CCITT No7 Distribution and Routing C7ST: CCITT No7 Signal Terminal DA: Digit Analysis EMTS: Extension Module Time Switch ETC: Exchange Terminal Circuit. GS: Group Switch GSS: Group Switching Subsystem JT/RT: Junctor Terminal/Remote Terminal KRC: Keyset Code KR2(Digital) Keyset code Receiver LIC: Line Interface Circuit PD: Pulse Distribution RA: Route Analysis RE: Register Functions SC: Subscriber Categories. SSS: Subscriber Switching Subsystem ST-7: Signalling Terminal for CCITT No7 TCS: Traffic Control Subsytem. TS: Time Switch TSS: Trunk and Signalling Subsystem

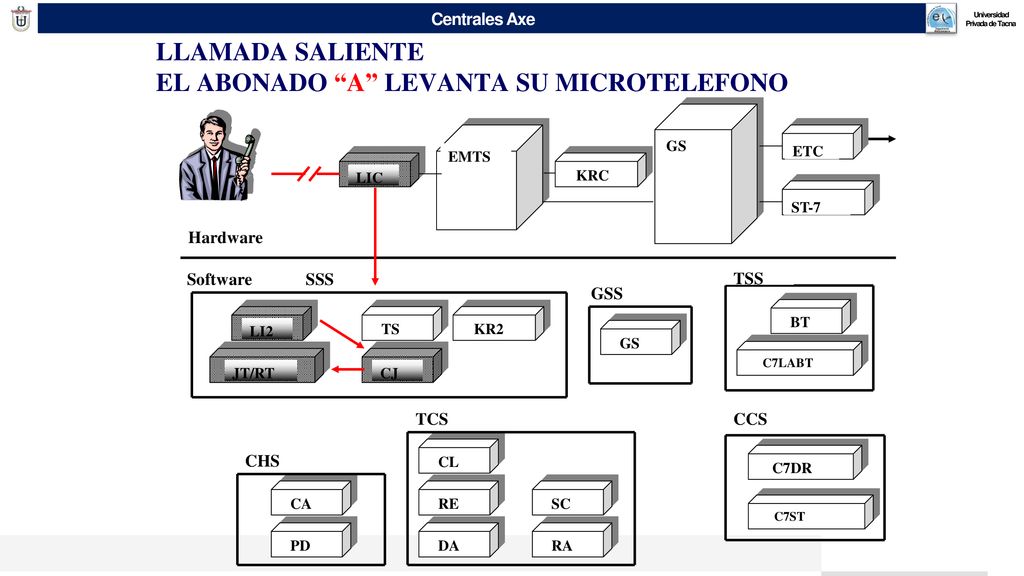

40 LLAMADA SALIENTE EL ABONADO “A” LEVANTA SU MICROTELEFONO
GS EMTS ETC LIC KRC ST-7 Hardware Software SSS TSS GSS BT TS KR2 LI2 GS C7LABT JT/RT CJ TCS CCS CHS CL C7DR PD CA RE SC C7ST DA RA

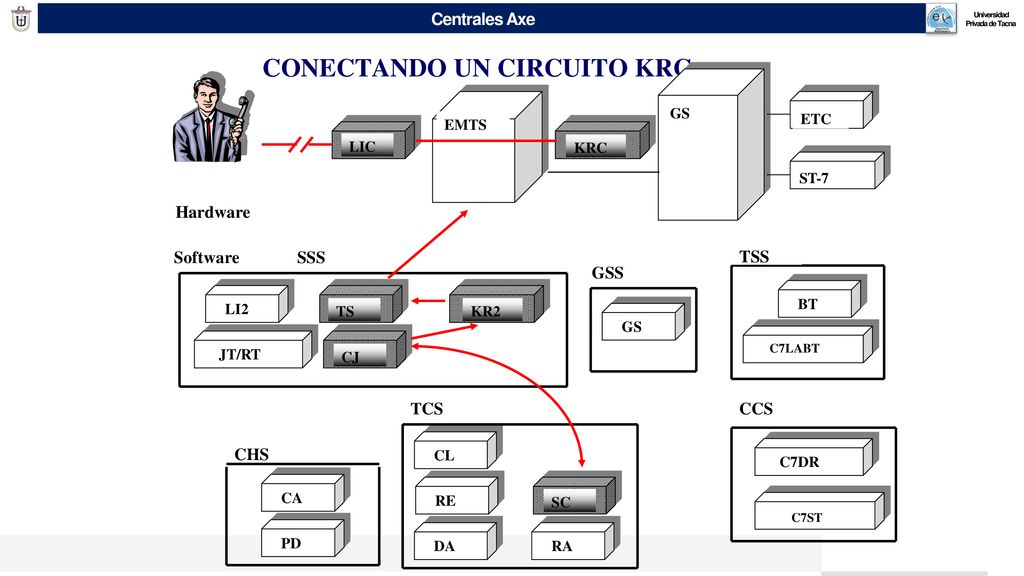

41 CONECTANDO UN CIRCUITO KRC
GS ETC EMTS LIC KRC ST-7 Hardware Software SSS TSS GSS BT LI2 TS KR2 GS JT/RT CJ C7LABT TCS CCS CHS CL C7DR CA RE SC RE C7ST PD DA RA

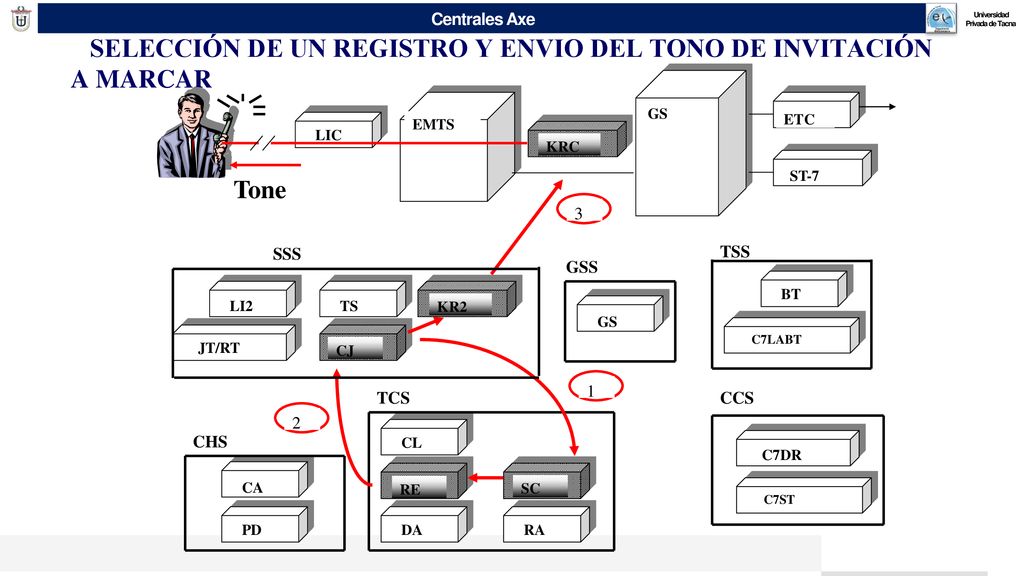

42 SELECCIÓN DE UN REGISTRO Y ENVIO DEL TONO DE INVITACIÓN A MARCAR
GS ETC LIC EMTS KRC ST-7 Tone 3 SSS TSS GSS BT LI2 TS KR2 GS C7LABT JT/RT CJ 1 TCS CCS 2 CHS CL C7DR CA RE SC C7ST PD DA RA

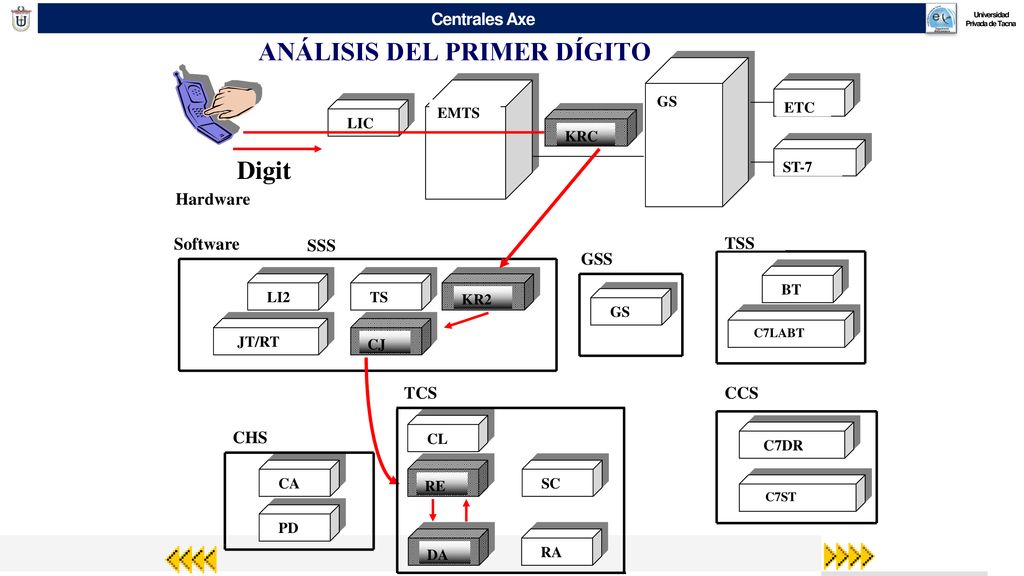

43 ANÁLISIS DEL PRIMER DÍGITO
GS ETC LIC EMTS KRC Digit ST-7 Hardware Software SSS TSS GSS BT LI2 TS KR2 GS C7LABT JT/RT CJ TCS CCS CHS CL C7DR PD CA RE SC C7ST DA RA

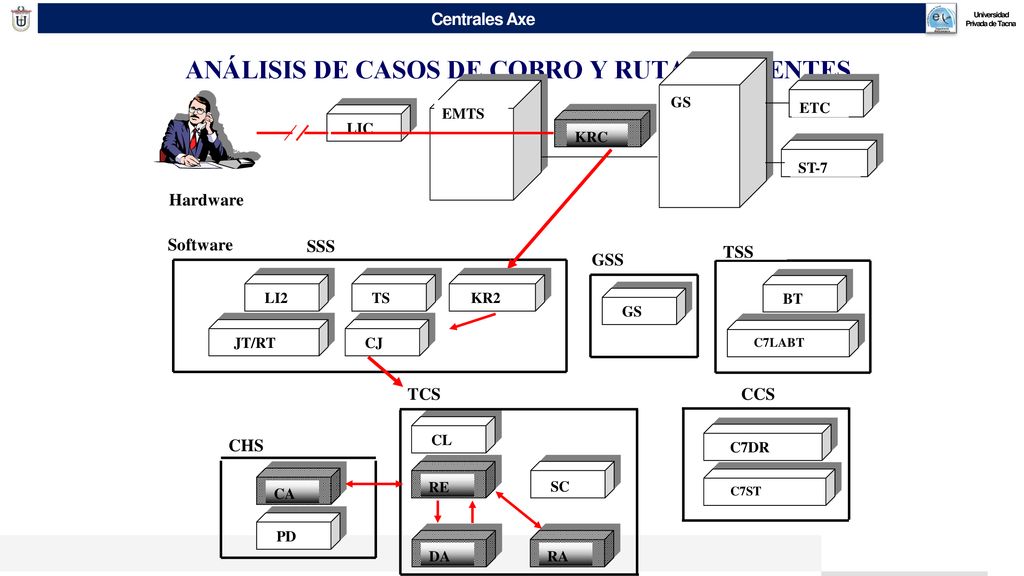

44 ANÁLISIS DE CASOS DE COBRO Y RUTAS SALIENTES
GS ETC LIC EMTS KRC ST-7 Hardware Software SSS BT C7LABT TSS GSS LI2 TS KR2 GS JT/RT CJ TCS CCS CHS CL C7DR RE SC C7ST CA PD DA RA

45 SELECCIÓN DE UNA LINEA SALIENTE
GS ETC EMTS LIC KRC ST-7 Hardware Software SSS TSS GSS LI2 CJ KR2 TS BT GS C7LABT JT/RT TCS CCS C7DR C7ST CHS CL PD CA RE SC DA RA

46 LOS DIGITOS SON ENVIADOS A LA SIGUIENTE CENTRAL
GS ETC EMTS LIC KRC ST-7 SSS BT C7LABT TSS GSS LI2 CJ KR2 TS GS JT/RT TCS CCS CHS CL C7DR PD CA RE SC C7ST DA RA

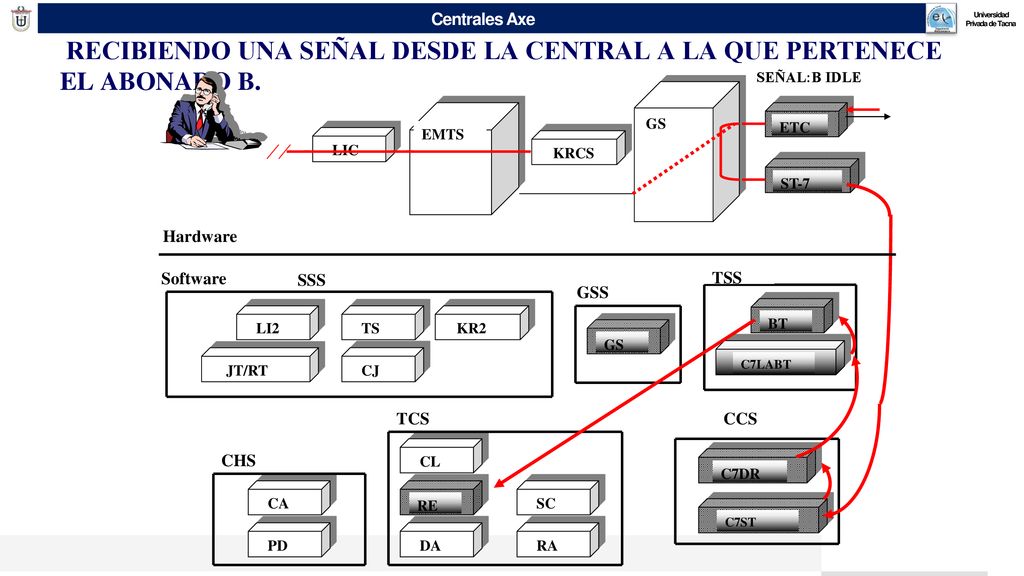

47 RECIBIENDO UNA SEÑAL DESDE LA CENTRAL A LA QUE PERTENECE EL ABONADO B.
SEÑAL:B IDLE GS ETC EMTS LIC KRCS ST-7 Hardware Software SSS TSS GSS LI2 CJ KR2 TS BT GS JT/RT C7LABT TCS CCS CHS CL C7DR PD CA RE SC C7ST DA RA

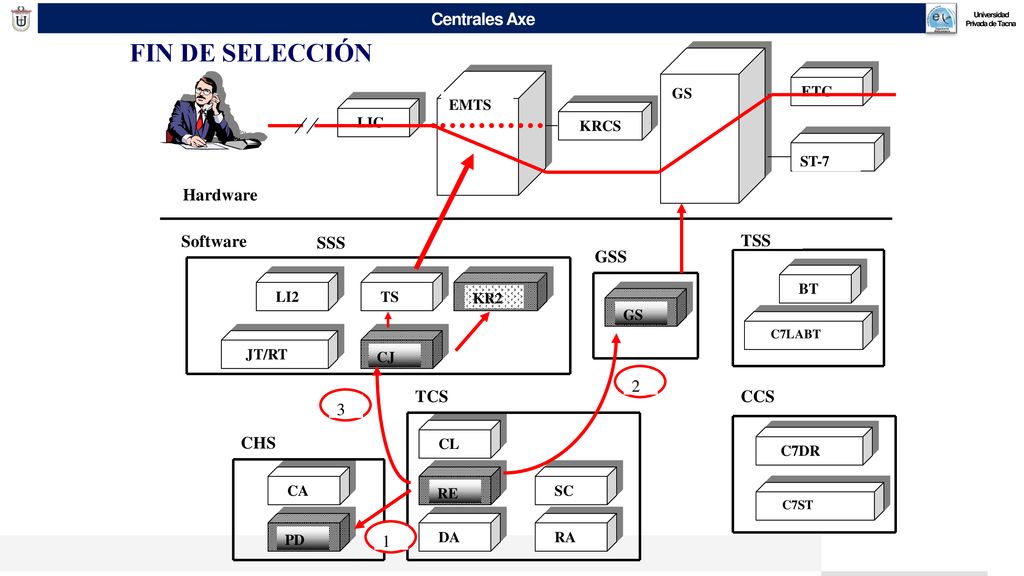

48 FIN DE SELECCIÓN Hardware Software SSS TSS GSS 2 TCS CCS 3 CHS 1 GS
ETC EMTS LIC KRCS ST-7 Hardware Software SSS TSS GSS BT LI2 TS KR2 GS C7LABT JT/RT CJ 2 TCS CCS 3 CHS CL C7DR CA RE SC C7ST 1 PD DA RA

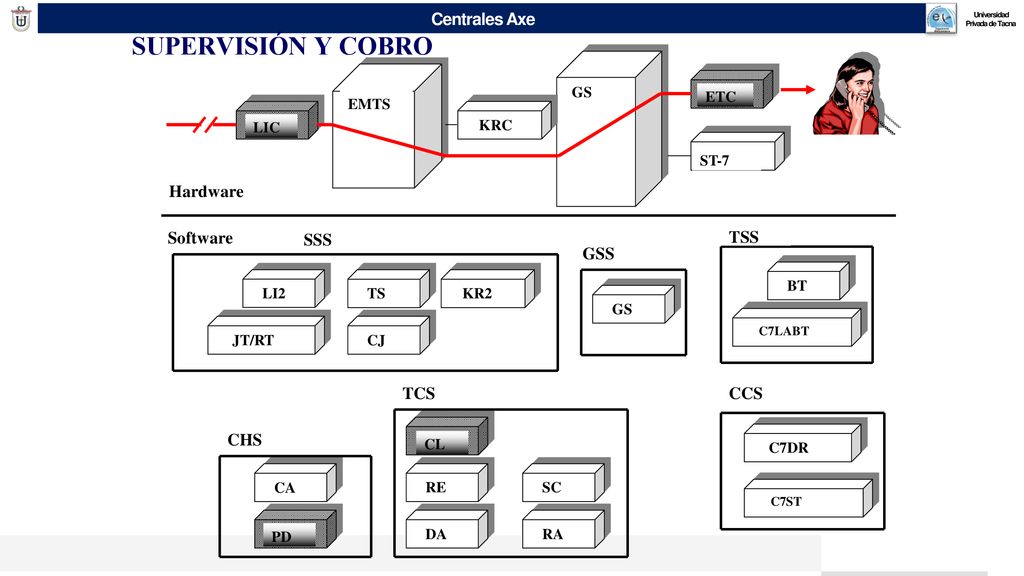

49 SUPERVISIÓN Y COBRO Hardware Software SSS TSS GSS TCS CCS CHS LIC KRC
ETC ST-7 EMTS GS Hardware Software SSS TSS GSS BT LI2 CJ KR2 TS GS C7LABT JT/RT TCS CCS CHS C7DR CL CA RE SC C7ST PD DA RA

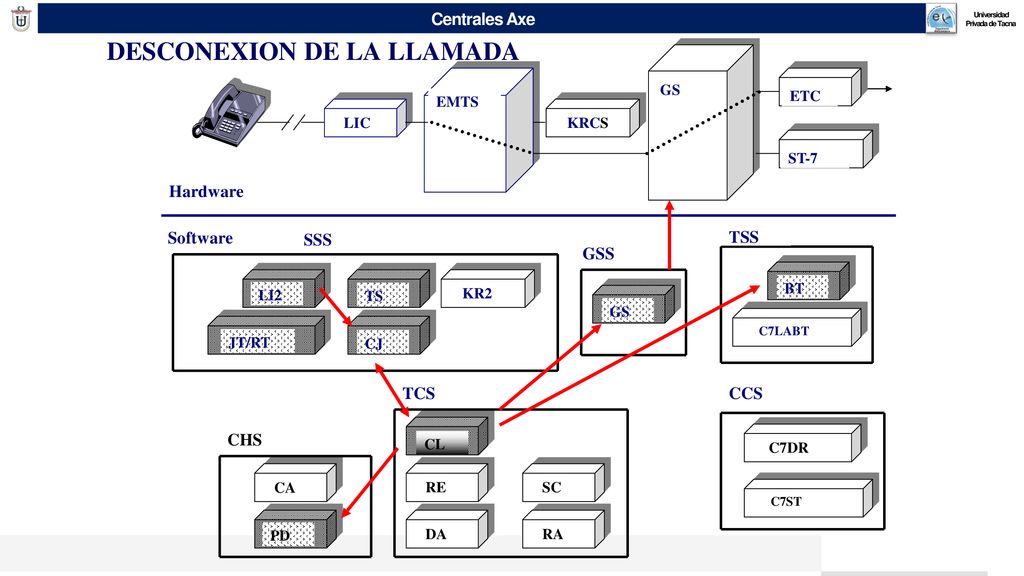

50 DESCONEXION DE LA LLAMADA
GS ETC EMTS LIC KRCS ST-7 Hardware Software SSS TSS GSS KR2 BT LI2 TS GS C7LABT JT/RT CJ TCS CCS CHS C7DR CL CA RE SC C7ST PD DA RA

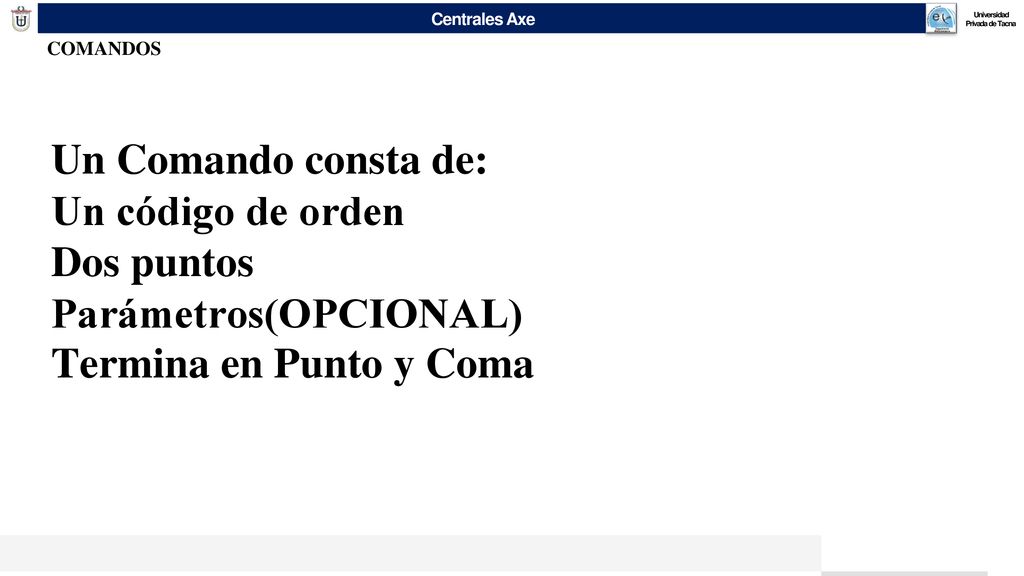

51 Parámetros(OPCIONAL) Termina en Punto y Coma
COMANDOS Un Comando consta de: Un código de orden Dos puntos Parámetros(OPCIONAL) Termina en Punto y Coma

52 COMANDOS Un Comando consta de: Un código de orden Dos puntos
Parámetros(OPCIONAL) Termina en Punto y Coma

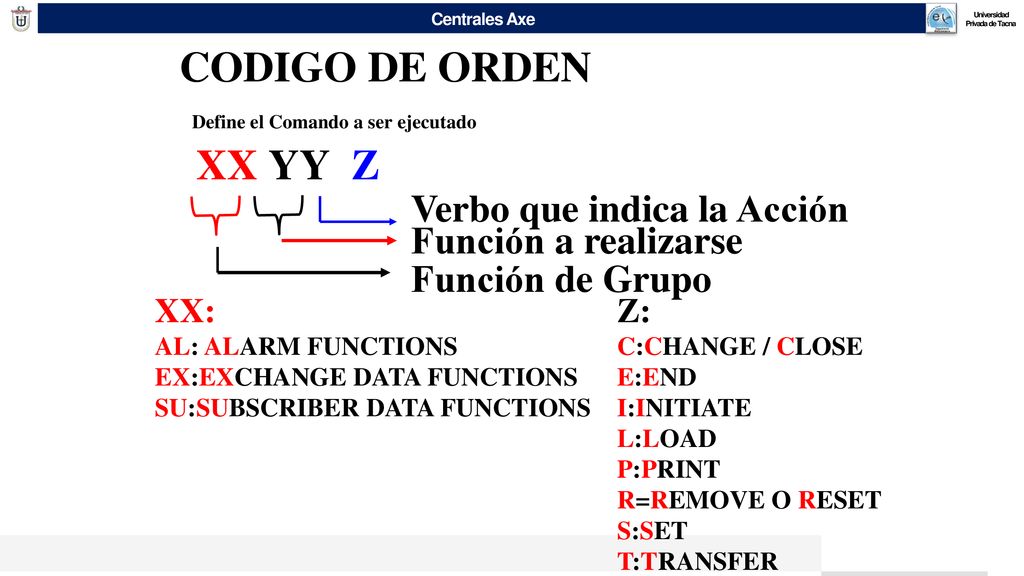

53 CODIGO DE ORDEN XX YY Z Verbo que indica la Acción
Define el Comando a ser ejecutado XX YY Z CODIGO DE ORDEN Verbo que indica la Acción Función a realizarse Función de Grupo XX: AL: ALARM FUNCTIONS EX:EXCHANGE DATA FUNCTIONS SU:SUBSCRIBER DATA FUNCTIONS Z: C:CHANGE / CLOSE E:END I:INITIATE L:LOAD P:PRINT R=REMOVE O RESET S:SET T:TRANSFER

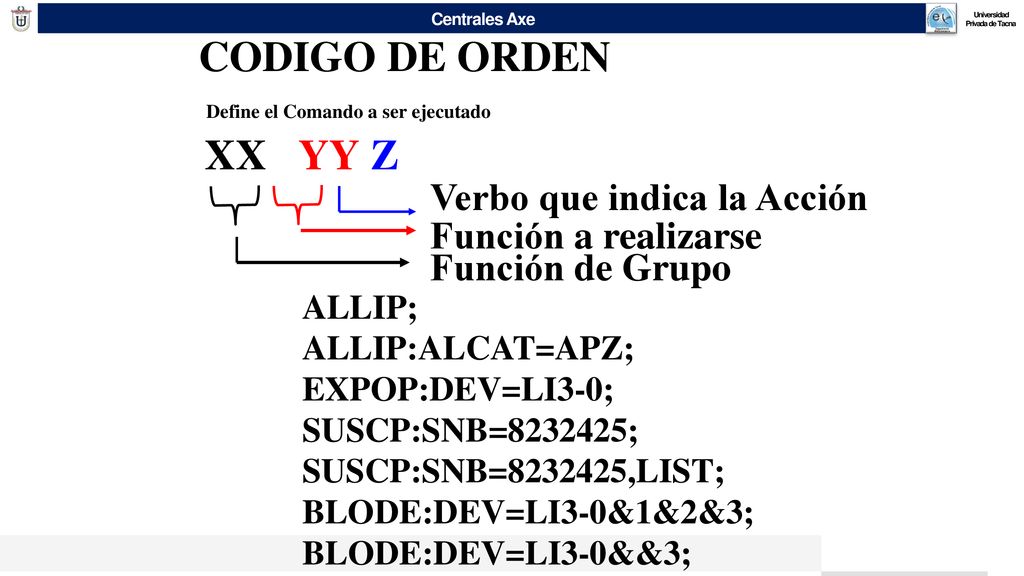

54 CODIGO DE ORDEN XX YY Z Verbo que indica la Acción
Define el Comando a ser ejecutado XX YY Z CODIGO DE ORDEN Verbo que indica la Acción Función a realizarse Función de Grupo ALLIP; ALLIP:ALCAT=APZ; EXPOP:DEV=LI3-0; SUSCP:SNB= ; SUSCP:SNB= ,LIST; BLODE:DEV=LI3-0&1&2&3; BLODE:DEV=LI3-0&&3;

55 EN LA VIDA LAS OPORTUNIDADES SON PARA QUIENES ESTAN PREPARADOS
Universidad Privada de Tacna Un Mensaje… EN LA VIDA LAS OPORTUNIDADES SON PARA QUIENES ESTAN PREPARADOS
