INTRODUCCION A LA SEÑALIZACIÓN
2
Señalización básica. CAS Se utilizó de manera exclusiva entre 1890 y 1976 –1890 Almond Strowger la introduce en Kansas City –Tiene tres características principales. Está limitada a la red telefónica básica (POTS). Establecimiento y liberación de comunicaciones La señalización discurre por el mismo circuito que la voz (CAS- channel associated signalling) Tiene lugar entre cliente final y su central o entre centrales. Hasta 1950 se necesitaba a una operadora para establecer una llamada internacional. En ese año aparece DDD (Direct Distance Dialling)
3
Señalización por canal común. CCS Introducida en 1976. Common Channel Signalling Se crea una red paralela de señalización compuesta`por enlaces de señalización signalling data links (SDL) y signal transfer points (STP). Cambio de estímulo a mensaje A C STP B SDLa SDLc SDAb TG1 TG2TG3 TG. Trunk group
4
Aplicaciones de CCS En 1980 se introducen dos nuevas entidades en la red –SCP – Service Control Point, que es la base de la Red Inteligente (IN Intelligent Network) Ej servicios 80x y 90x –OAM, que permite Operaciones y mantenimiento centralizado Prueba distante de enlaces, cambio tablas de encaminamiento …
5

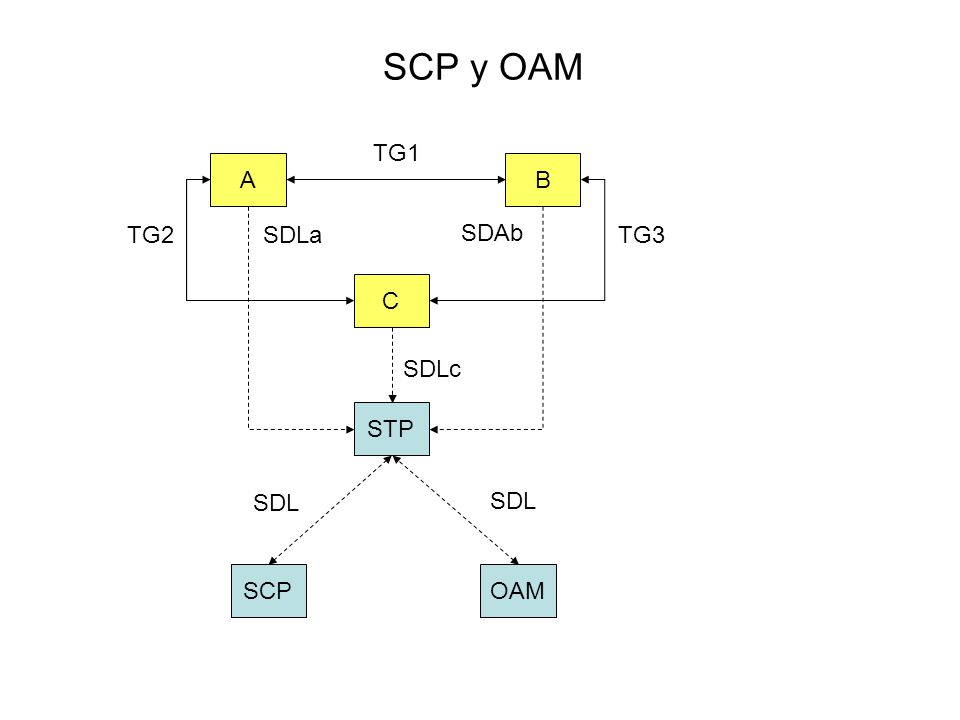

SCP y OAM A C STP B SDLa SDLc SDAb TG1 TG2TG3 OAMSCP SDL
6
Señalización de abonado (cliente) Petición servicio Tono marcar Dígitos Tono de llamada Señal de llamada Respuesta Conversación Liberación llamante Liberación llamado Central local Tiempo S1S1 S2S2
7
Señalización abonado Señales hacia delante y hacia atrás. Según vengan del llamante o de la central –Petición de servicio, dígitos … son hacia delante –Tono de marcar, tono de llamada, respuesta, son señales hacia atrás. Grupos de señales –Supervisión. Petición de servicio, liberación de llamante, piden el comienzo o final de la conexión, son señales de supervisión hacia delante. Las señales de supervisión hacia atrás cambian el estado de la señal, respuesta, petición de liberación hacia atrás. –Direccionamiento –Ring –Tonos y anuncios
8
Teléfono básico Dial switch - disco Auricular Micrófono
9

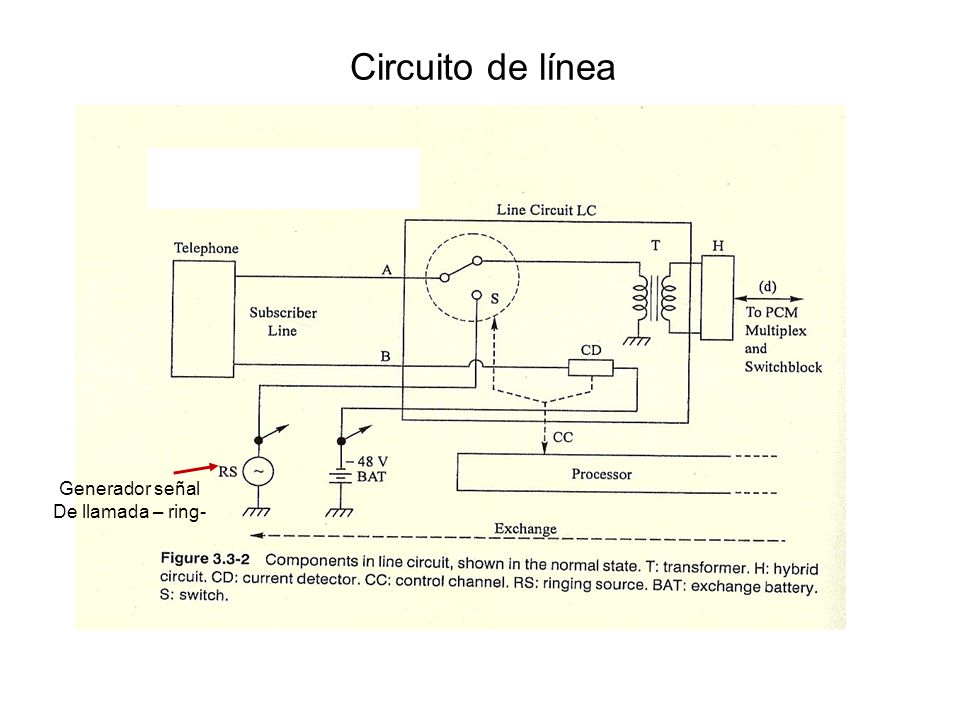

Circuito de línea Generador señal De llamada – ring-
10
Tonos, anuncios y ring En el principio de la telefonía todas las señales de progreso de llamada eran tonos en la banda de frecuencias 400-600 Hz, en tonos continuos o en cadencias on-off. Usualmente son específicas de cada país a pesar de existir estándares internacionales –Tono de marcar, tono de llamada tono de ocupado, congestión, número marcado inválido Estamos considerando señalización de red telefónica básica (POTS, plain old telephone service)
11
Custom calling services y CLASS En cada central hay una base de datos con los servicios de valor añadido para cada usuario. Esto permite tarificar, por ejemplo. Custom Calling Services se introducen con las centrales de programa almacenado en el inicio de los 60. Más tarde se introducen los servicios CLASS (Custom Local Area Signalling Services) Centrales : rotary. Relés multiselectores, programa almacenado, Digitales, IP, IMS.
12

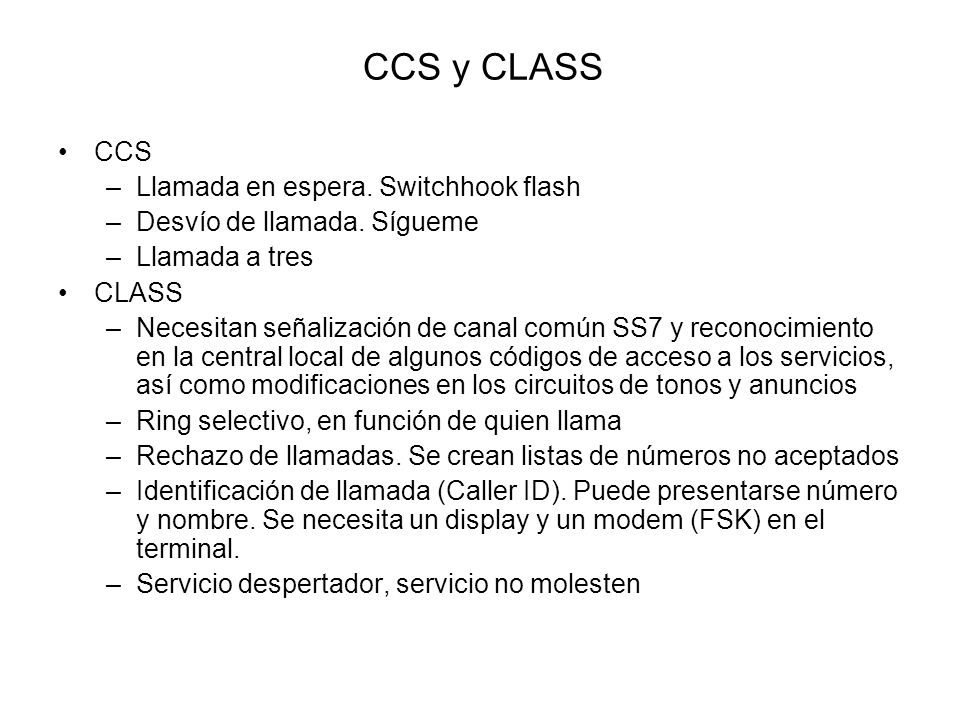

CCS y CLASS CCS –Llamada en espera. Switchhook flash –Desvío de llamada. Sígueme –Llamada a tres CLASS –Necesitan señalización de canal común SS7 y reconocimiento en la central local de algunos códigos de acceso a los servicios, así como modificaciones en los circuitos de tonos y anuncios –Ring selectivo, en función de quien llama –Rechazo de llamadas. Se crean listas de números no aceptados –Identificación de llamada (Caller ID). Puede presentarse número y nombre. Se necesita un display y un modem (FSK) en el terminal. –Servicio despertador, servicio no molesten
13
Otras aplicaciones de DTMF Las señales DTMF pueden enviarse durante la fase de conversación (están en la banda de paso) –IVR con interacción por DTMF –Acceso a mensajes –Acceso a PBX y marcación posterior (inicio de la competencia antes de la regulación)
