GS3055-IG Comunicador Universal GSM/GPRS

Presentación del tema: "GS3055-IG Comunicador Universal GSM/GPRS"— Transcripción de la presentación:

1 GS3055-IG Comunicador Universal GSM/GPRS

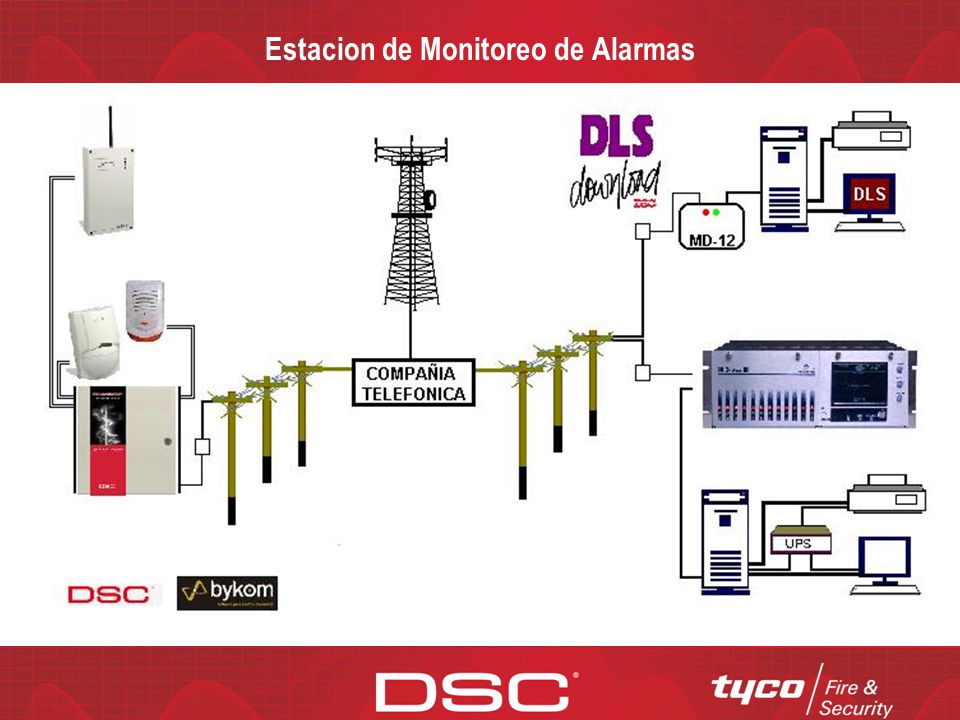

2 Estacion de Monitoreo de Alarmas

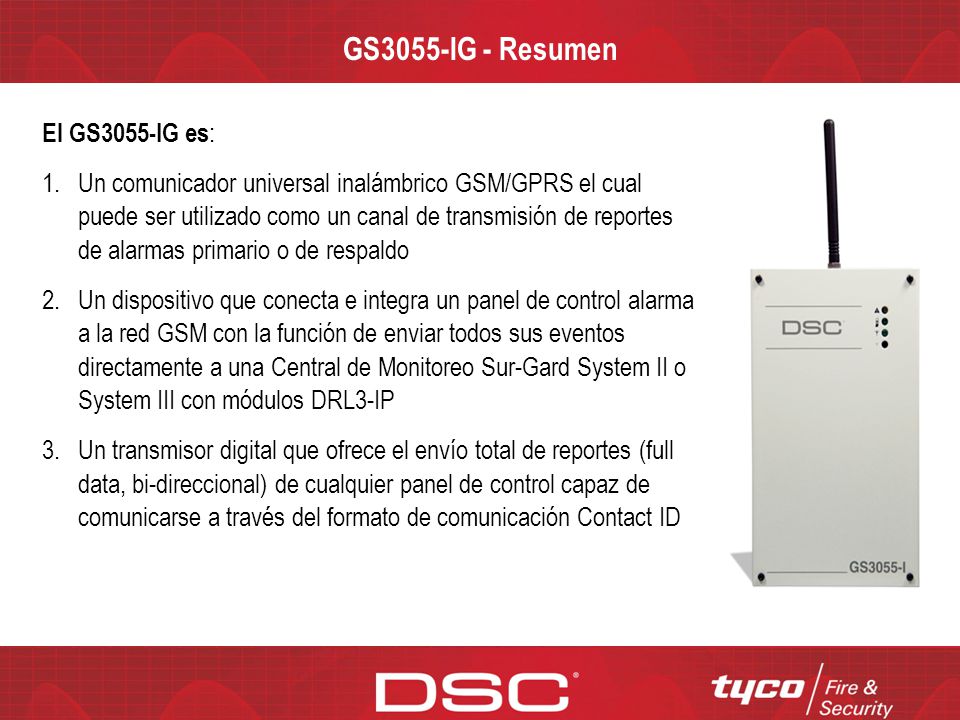

3 GS3055-IG - Resumen El GS3055-IG es:
Un comunicador universal inalámbrico GSM/GPRS el cual puede ser utilizado como un canal de transmisión de reportes de alarmas primario o de respaldo Un dispositivo que conecta e integra un panel de control alarma a la red GSM con la función de enviar todos sus eventos directamente a una Central de Monitoreo Sur-Gard System II o System III con módulos DRL3-IP Un transmisor digital que ofrece el envío total de reportes (full data, bi-direccional) de cualquier panel de control capaz de comunicarse a través del formato de comunicación Contact ID

4 GS3055-IG Terminología de Redes Celulares GSM
Terminología GSM: GSM – “Global System for Mobile Communication” – Red inalámbrica Digital para Voz y Datos GPRS – “General Packet Radio Service” – Canal de datos GSM, conexión continua hasta 100Kbs SMS – “Short Message Service” – Mensajes de texto de hasta 160 caracteres alfanuméricos APN – “Access Point Name” – Puerta de Enlace de un proveedor GSM SIM – “Subscriber Identification Module” – Método de identificación de usuarios en una red GSM

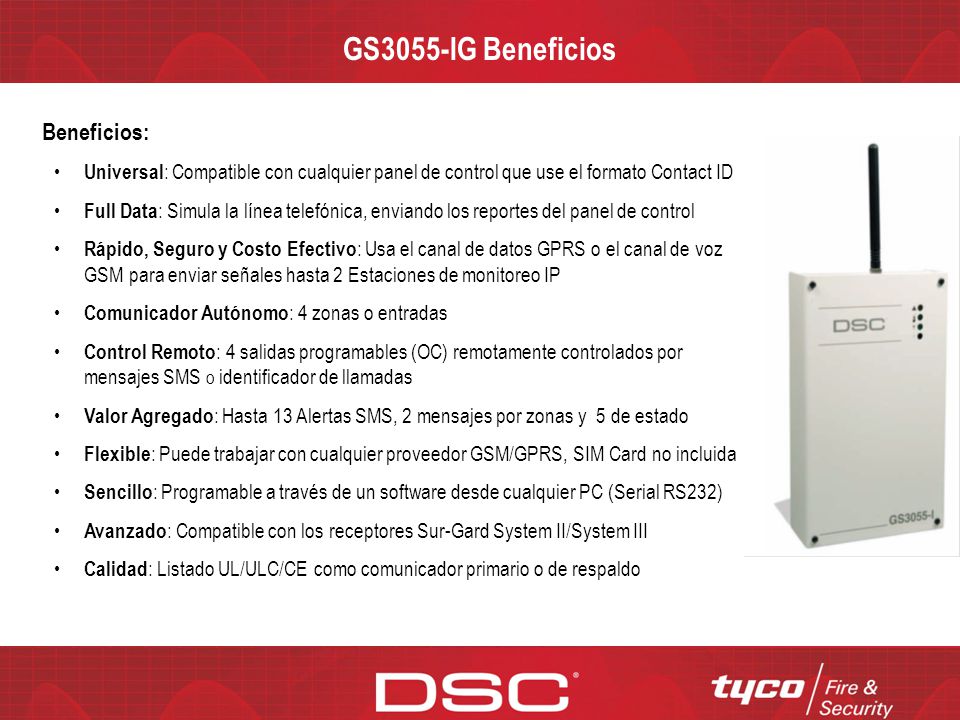

5 GS3055-IG Beneficios Beneficios:
Universal: Compatible con cualquier panel de control que use el formato Contact ID Full Data: Simula la línea telefónica, enviando los reportes del panel de control Rápido, Seguro y Costo Efectivo: Usa el canal de datos GPRS o el canal de voz GSM para enviar señales hasta 2 Estaciones de monitoreo IP Comunicador Autónomo: 4 zonas o entradas Control Remoto: 4 salidas programables (OC) remotamente controlados por mensajes SMS o identificador de llamadas Valor Agregado: Hasta 13 Alertas SMS, 2 mensajes por zonas y 5 de estado Flexible: Puede trabajar con cualquier proveedor GSM/GPRS, SIM Card no incluida Sencillo: Programable a través de un software desde cualquier PC (Serial RS232) Avanzado: Compatible con los receptores Sur-Gard System II/System III Calidad: Listado UL/ULC/CE como comunicador primario o de respaldo

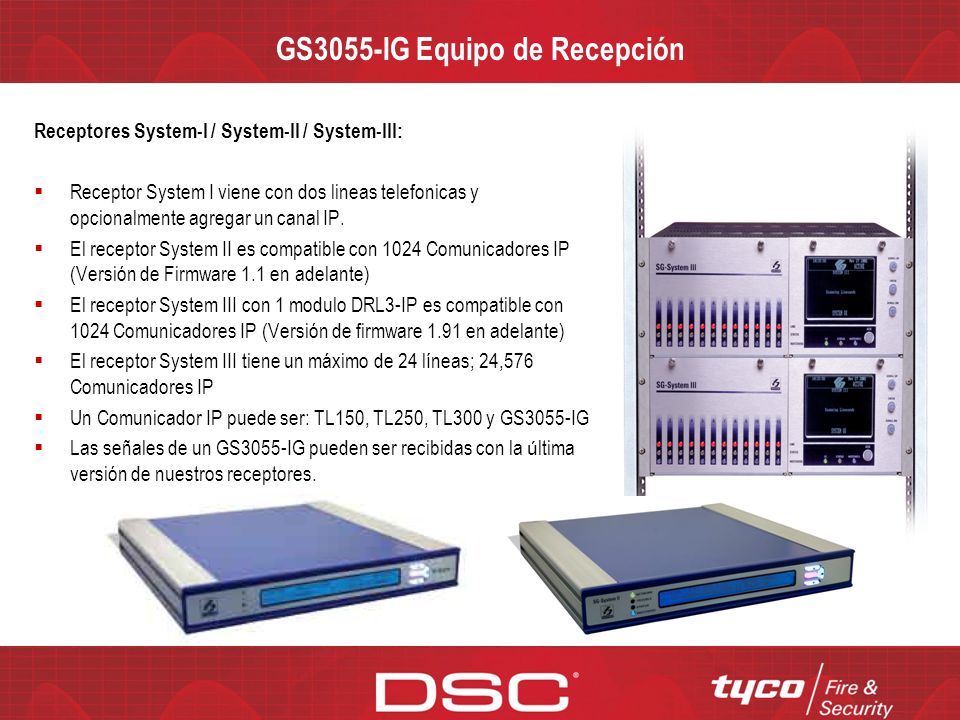

6 GS3055-IG Equipo de Recepción
Receptores System-I / System-II / System-III: Receptor System I viene con dos lineas telefonicas y opcionalmente agregar un canal IP. El receptor System II es compatible con 1024 Comunicadores IP (Versión de Firmware 1.1 en adelante) El receptor System III con 1 modulo DRL3-IP es compatible con 1024 Comunicadores IP (Versión de firmware 1.91 en adelante) El receptor System III tiene un máximo de 24 líneas; 24,576 Comunicadores IP Un Comunicador IP puede ser: TL150, TL250, TL300 y GS3055-IG Las señales de un GS3055-IG pueden ser recibidas con la última versión de nuestros receptores.

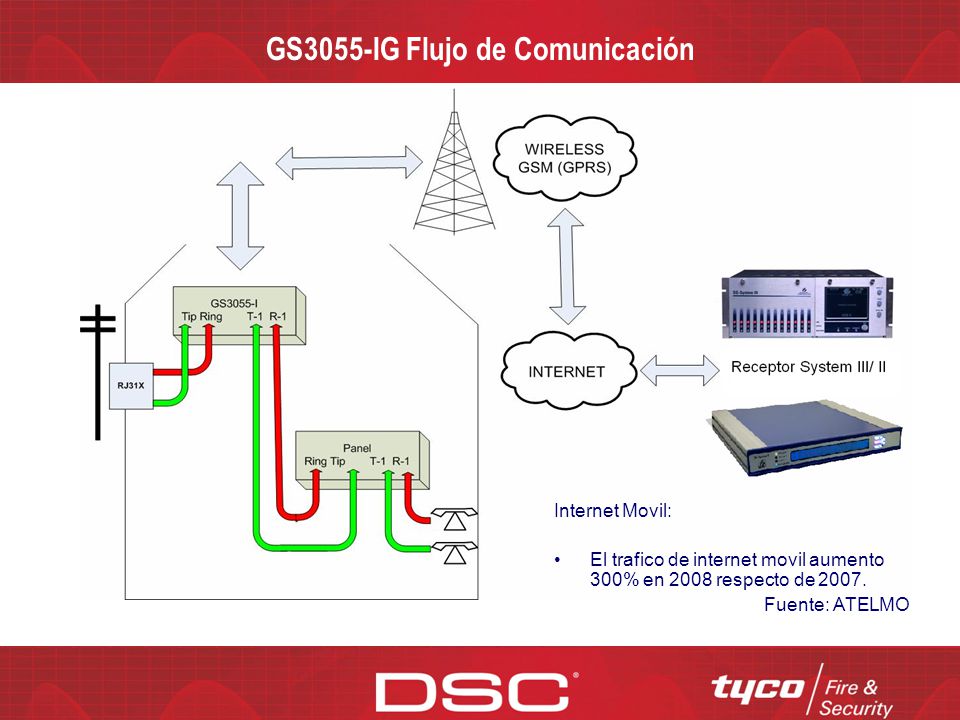

7 GS3055-IG Flujo de Comunicación
Internet Movil: El trafico de internet movil aumento 300% en 2008 respecto de 2007. Fuente: ATELMO

8 GS3055-IG Trafico de señales
Ejemplo: Seis señales de alarma diaria y señal de test cada 5 minutos (enviando a un solo receptor): numbers of packet/24hours response by rec bytes/24H HB 95 288 54720 INIT 4 1 475 EVENTS 117 6 1404 Total 56599 bytes per day bytes per month in Kbytes/month

9 GS3055-IG Especificaciones
Fuente de Alimentación Voltaje de Entrada: Vdc (13.5Vdc Típico) Corriente: mA (JP3 OFF) o 700mA (JP3 ON) Batería: V/1.2Ah Carga de Corriente: mA Consumo de Corriente Corriente Operacional: mA Corriente de Transmisión: mA Salidas PGM: Colector Abierto, 50mA Frecuencia Operacional: /1900/ 900/1800Mhz Ganancia de Antena: dB Temperatura Operacional: 0ºC a 49ºC (32ºF a 120ºF) Memoria de Eventos Internos: Eventos

10 GS3055-I Componentes Componentes: Antena SIM Card
LED Indicadores de Estado Modem GSM Terminales Conector de Batería Interruptor Anti-Sabotaje JP3 Limitador de Corriente

11 GS3055-I Componentes Componentes: Antena SIM Card
LED Indicadores de Estado Modem GSM Terminales Conector de Batería Interruptor Anti-Sabotaje JP3 Limitador de Corriente Nota: Al hacer el corto en el jumper, Favor usar los dos últimos pines

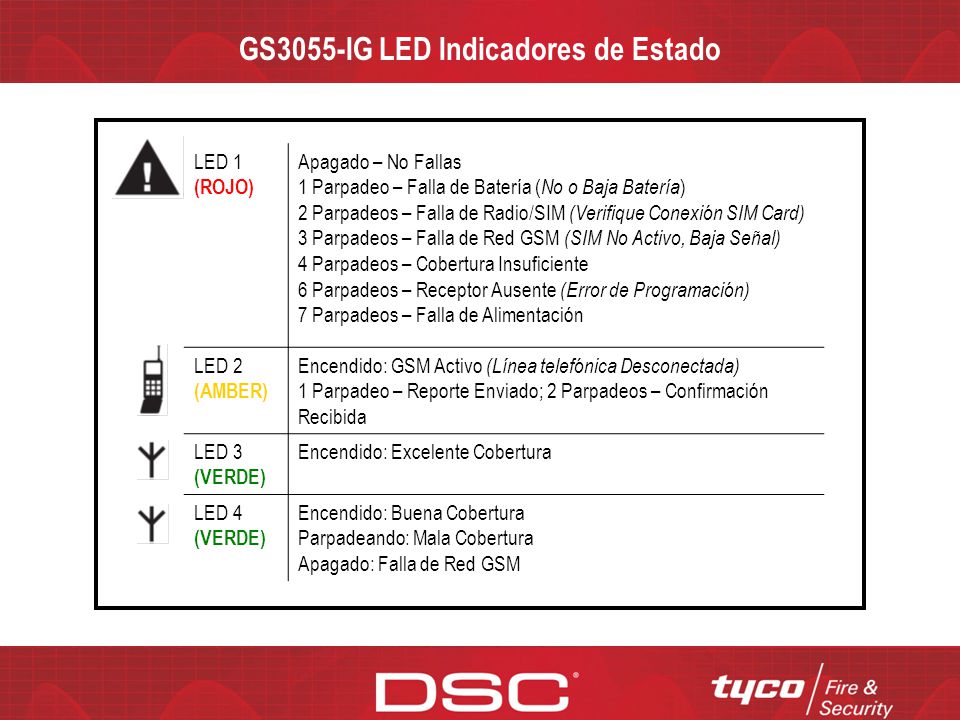

12 GS3055-IG LED Indicadores de Estado
(ROJO) Apagado – No Fallas 1 Parpadeo – Falla de Batería (No o Baja Batería) 2 Parpadeos – Falla de Radio/SIM (Verifique Conexión SIM Card) 3 Parpadeos – Falla de Red GSM (SIM No Activo, Baja Señal) 4 Parpadeos – Cobertura Insuficiente 6 Parpadeos – Receptor Ausente (Error de Programación) 7 Parpadeos – Falla de Alimentación LED 2 (AMBER) Encendido: GSM Activo (Línea telefónica Desconectada) 1 Parpadeo – Reporte Enviado; 2 Parpadeos – Confirmación Recibida LED 3 (VERDE) Encendido: Excelente Cobertura LED 4 (VERDE) Encendido: Buena Cobertura Parpadeando: Mala Cobertura Apagado: Falla de Red GSM

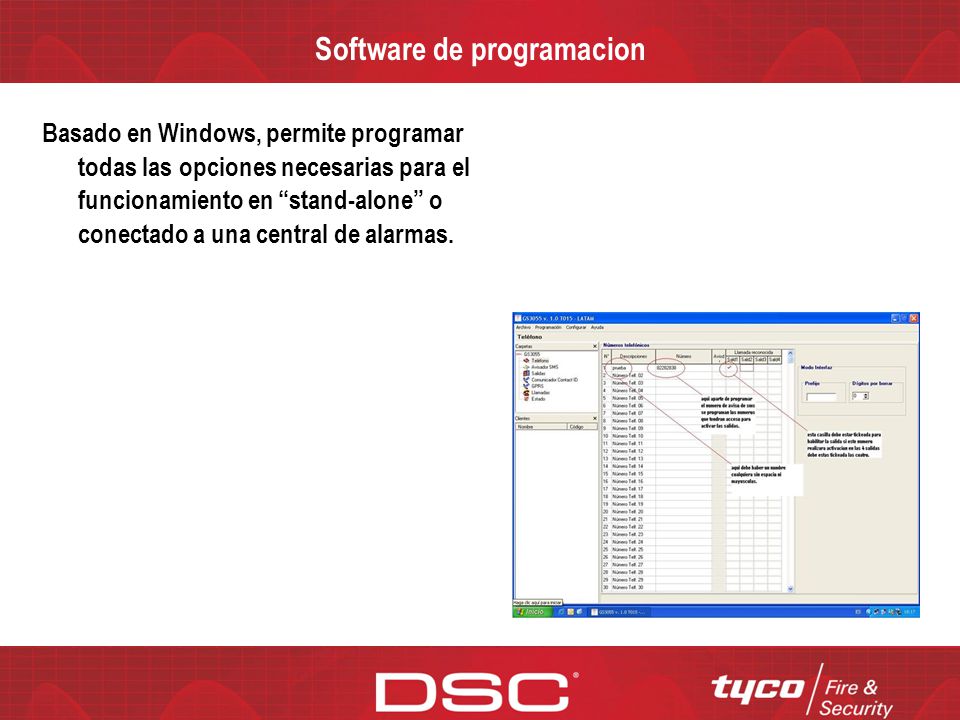

13 Software de programacion
Basado en Windows, permite programar todas las opciones necesarias para el funcionamiento en “stand-alone” o conectado a una central de alarmas.
